Сколько воды в чугунной секции радиатора отопления. Проведение расчетов

Сколько воды в чугунной секции радиатора отопления. Проведение расчетов

Если же сопровождающие документы по каким-то причинам недоступны, то стоит знать, как провести расчеты самостоятельно. Конечно, они могут не дать абсолютно верный результат, но вам и не нужна точность вплоть до миллилитра.

Расчет обычно делается по секциям — то есть, сколько литров жидкости помещается в один сегмент батареи. Соответственно, при наращивании или удалении этих элементов вам будет легко подогнать нужное значение в соответствии с количественным изменением.

Существуют стандартные средние показатели для каждого вида радиатора. Именно на них можно опираться — берете определенное значение, умножаете на количество секций, вот и весь расчет. Изначальный показатель зависит от того, к какой разновидности принадлежит радиатор — а точнее, из какого материала он сделан. Но об этом давайте подробнее.

Алюминиевый радиатор

Одна из самых популярных разновидностей батарей делается из алюминия. Он легкий, прочный, обладает эстетичным видом и долгим сроком эксплуатации. Что касается показателей объема теплоносителя, то в каждую секцию алюминиевой батареи помещается около 450 мл жидкости.

Конечно, стоит учитывать, что данное значение приведено для батареи стандартных размеров. Если ваш радиатор отличается от обычных — например, сделан довольно маленьким для лучшей гармонизации с интерьером — то лучше все же поискать техническую документацию, которая прилагалась к изделию, или обратиться к производителю с данным вопросом.

Чугунная батарея

Чугун ничуть не уступает популярностью алюминию. Это наиболее привычная многим из нас разновидность батареи, поскольку раньше чугунные изделия устанавливались повсеместно. Грубоватый вид компенсировался высокой прочностью и долговечностью. Кроме того, чугун не ржавеет и не обрастает накипью — в общем, это один из самых подходящих вариантов для обустройства отопительной системы.

При вычислении показателя объема теплоносителя следует учитывать, какие именно изделия будут использоваться в вашем доме — старые или новые. Дело в том, что последние обладают несколько иной конструкцией. Внутри них теплоносителю отводится гораздо меньше места, чем в случае со старыми. К слову, на качестве работы изделия это никак не сказывается.

Так вот, в одну секцию новой чугунной «гармошки» помещается всего литр воды. А если вы решили использовать старые радиаторы, то вам понадобится гораздо больше теплоносителя — 1,7 литра на каждый сегмент.

Биметаллический радиатор

В производстве биметаллических агрегатов используется два вида металла: алюминий и сталь. Из первого делается корпус. А вот трубка, по которой течет теплоноситель, стальная. Стоит отметить, что в случае с биметаллом секций обычно нет, поэтому расчет жидкости идет сразу на весь радиатор. Как правило, для него достаточно 250 мл воды.

Для расчета объема воды в чугунной секции радиатора отопления можно использовать стандартные средние показатели для каждого вида радиатора. Вам не нужно стремиться к точности до миллилитра, но это может помочь вам приблизительно оценить количество жидкости, которое может быть помещено в один сегмент батареи.

Алюминиевые радиаторы

Для алюминиевых радиаторов стандартное значение для одного сегмента батареи составляет около 450 мл жидкости.

Чугунные радиаторы

Для чугунных радиаторов стандартное значение для одного сегмента батареи составляет...

450 мл жидкости.

Обратите внимание, что эти значения приведены для батарей стандартных размеров. Если ваш радиатор отличается от обычных, например, сделан маленьким для лучшей гармонизации с интерьером, то лучше все же поискать техническую документацию, которая прилагалась к изделию, или обратиться к производителю с данным вопросом.

Сколько литров в секции батареи. Основные рабочие характеристики

Технические характеристики и конструктивные решения алюминиевых радиаторов разрабатываются для обеспечения ими удобного и надежного нагрева помещений. Основными составляющими, характеризующими их технические свойства и эксплуатационные возможности являются такие факторы.

Рабочее давление. Современные алюминиевые радиаторы рассчитаны на показатели давления теплоносителя в системе отопления от 6 до 25 атмосфер. Для гарантии этих показателей в заводских условиях каждая батарея тестируется при давлении в 30 атмосфер. Этот факт дает возможность устанавливать это теплотехническое оборудование в любую систему отопления, где исключается возможность образования гидроударов.

Мощность. Этот показатель характеризует термодинамический процесс передачи тепла с поверхности батареи отопления в окружающую среду. Он указывает, какое количество тепла в ваттах может произвести прибор в единицу времени.

Кстати, теплоотдача от алюминиевых радиаторов происходит способом конвекции и теплового излучения в соотношении 50 на 50. Числовое значение параметра теплоотдачи каждой секции указывается в паспорте прибора.

При расчете необходимого для установки количества батарей, их мощность играет первостепенную роль. Максимальная теплоотдача одной секции отопительного алюминиевого радиатора довольно велика и доходит до 230 Ватт. Такой внушительный показатель объясняется высокой способностью алюминия к теплопередаче.

Влияние подключения на теплоотдачу

Объем секции. Этот показатель характеризует количество теплоносителя, который присутствует в секции радиатора в рабочем состоянии. Он зависит от габаритных размеров радиатора и его внутренней конструкции. Для каждого типа и вида радиаторов эта величина различна.

Объем секции является важной технической характеристикой алюминиевого радиатора и обязательно указывается в сопроводительном паспорте на каждое изделие от производителя.

Благодаря конструктивным особенностям для заполнения алюминиевого радиатора необходимо использовать меньший объем теплоносителя в сравнении с чугунным прибором такой же мощности.

Это значит, что для его нагрева нужно затратить меньше энергии, чем для чугунного аналога.

Температурный диапазон нагрева теплоносителя в алюминиевых батареях превышает 100 градусов.

В качестве справки, стандартная секция алюминиевого радиатора высотой 350–1000 мм, глубиной 110–140 мм, с толщиной стенок от 2 до 3 мм, имеет объем теплоносителя 0,35– 0,5 литра, и способна нагреть площадь в 0,4–0,6 квадратного метра.

1 секция радиатора на сколько квадратов. Третий способ: по площади комнаты

Для этого способа нужно посчитать площадь комнаты. Измерьте длину и ширину комнаты и перемножьте эти значения. Далее можно воспользоваться калькулятором на одном из многочисленных сайтов, посвященных подбору отопительного оборудования. Нужно ввести площадь комнаты, выбрать теплоотдачу одной секции выбранного радиатора, которую можно посмотреть в описании технических характеристик той или иной модели, указать вид подключения.

Расчет на таком калькуляторе будет приблизительным, потому что не будут учтены индивидуальные особенности помещения, реальная, а не «по документам» температура теплоносителя, тепловые потери и т. д.

В техпаспорте все характеристики указаны для максимальной температуры теплоносителя — 90–95 °C. В реальности она не выше 70 °C в многоквартирных домах, и не выше 85 °C — в частных (это максимум, который может дать газовый котел). Так что добавьте 20–30% к числу секций, рассчитанных с учетом теплопотерь.

Чтобы вручную рассчитать количество радиаторов по площади, нужно использовать условную норму: на обогрев 1 м2 — 100 Вт тепловой мощности. В реальности требуется мощность 50–60 Вт, но чтобы учесть все допущения и возможную плохую работу системы отопления, лучше взять показатель в 100 Вт/м2. Если потолки в доме выше 3 м — радиаторы лучше считать по объему комнаты (второй способ).

Для подсчета важно учесть тепловые потери — они показывают количество энергии, которая уходит из помещения. Мощность радиаторов в комнате должна быть выше суммарного значения теплопотерь, чтобы перекрыть их. Посмотрите в таблице ниже коэффициенты теплопотерь и запишите каждый из девяти коэффициентов на листок бумаги — у вас должны получиться девять значений. Например, если у вас двухкамерные стеклопакеты, то коэффициент К1 у вас будет 1.

Сколько литров воды в одной секции биметаллической батареи. Объем воды в радиаторе отопления – алюминиевом, чугунном, биметаллическом

Существует много причин, из-за которых вам может потребоваться узнать объем воды в радиаторе отопления. Самый простой способ – посмотреть в спецификации, инструкции или другой документации к изделию. Но что делать если ее нет?

Из этой статьи вы узнаете, сколько литров воды в одной секции радиатора отопления в зависимости от его модели и габаритов. Также мы расскажем, как рассчитать этот показатель для нестандартных моделей.

Сколько воды в одной секции чугунного радиатора отопления

Чугунные батареи отличаются по высоте секций, глубине,и. Например, у модели МС 140-500 высота 50 мм, а глубина – 140 мм. В основном на объем воды в чугунной секции радиатора влияет его высота.

Наиболее распространенной остается серия МС. В зависимости от производителя объем теплоносителя может меняться, поэтому есть небольшой разброс.

Объем одной секции марки МС (в литрах)

• МС 140-300 – 0,8-1,3;
• МС 140-500 – 1,3-1,8;
• МС-140 – 1,1-1,4;
• МС 90-500 – 0,9-1,2;
• МС 100-500 – 0,9-1,2;
• МС 110-500 – 1-1,4.

Большой популярностью пользуются чугунные батареи серии ЧМ. Маркировка модели указывает на количество каналов, высоту и глубину секции. Например, ЧМ2-100-300 имеет высоту 300 мм, глубину 100 мм, а вода в ней циркулирует по двум каналам.

Объем воды в одной секции марки ЧМ (в литрах)

• ЧМ1-70-300 – 0,66;
• ЧМ1-70-500 – 0,9;
• ЧМ2-100-300 – 0,7;
• ЧМ2-100-500 – 0,95;
• ЧМ3-120-300 – 0,95;
• ЧМ3-120-500 – 1,38.

Совет

Приведенные ниже данные соотносятся с характеристиками других производителей. Чтобы не рисковать можно использовать их, добавив 20-процентный запас прочности.

Объем воды в одной секции алюминиевого радиатора

Существуют десятки производителей алюминиевых батарей отопления, изделия каждого из них отличаются конструкцией и размерами внутренних каналов. Поэтому можно только приблизительно сказать, сколько воды в одной секции алюминиевого радиатора.

Основное отличие моделей в высоте, поэтому приводим список наиболее распространенных размеров (данные указаны в литрах):

• 350 мм – 0,2-0,3;
• 500 мм – 0,35-0,45;
• 600 мм – 0,4-0,5;
• 900 мм – 0,6-0,8;
• 1200 мм – 0,8-1.

Для нестандартных размеров можно использовать формулу (V – объем в литрах, h – высота в метрах):

V = h x 0.8

Результат будет примерным, но, если под рукой нет спецификации к оборудованию, можно пользоваться полученным значением. Так вы сможете определить сколько воды в одном ребре алюминиевой батареи с погрешностью не более 20%.

Отметим, что емкость алюминиевого радиатора отопления со временем может уменьшаться за счет появления коррозии. Она образуется из-за воды с плохими показателями щелочности или кислотности. Также объем жидкости в алюминиевом радиаторе может быть уменьшен из-за заиливания.

Сколько воды в одной секции биметаллического радиатора

Как и в случае с алюминиевыми, существует много вариантов производителей и марок биметаллических батарей отопления. Точно так же отличается их строение, внешний вид, диаметры каналов.

Объем воды в биметаллическом радиаторе зависит от его высоты и составляет (в литрах):

• 35 см – 0,1-0,15;
• 50 см – 0,2-0,3;
• 60 см – 0,25-0,35;
• 90 см – 0,3-0,5;
• 120 см – 0,4-0,6.

Чтобы подсчитать объем секции биметаллического радиатора нестандартной высоты используйте формулу (V – объем в литрах, h – высота в метрах):

V = h x 0.35

Так вы получите ориентировочное значение, которое может колебаться в пределах 20%.

Объем воды в радиаторе отопления таблица

Надеемся, что смогли помочь вам определиться с объемом воды в одной секции батареи. Напомним: если вы собираетесь производить какие-либо манипуляции с отопительной системой, лучше не рисковать.

При работе с нестандартными моделями рассчитывайте их объем с небольшим запасом в 10-20%. Это не усложнит задачу, но поможет избежать неприятностей. Не забудьте поделиться статьей с друзьями!

Сколько литров воды в стальном радиаторе 22 типа. Сколько литров воды в стальных радиаторах?

биметаллические - 0,3 - 0,35 л на секцию чугунные новые 1 л на секцию, старые 1,8 -2 литра

Сколько литров воды в 1 метре 16 трубы?

ОБЪЕМ ВОДЫ В ТРУБАХ

Сколько литров воды в стальном радиаторе 22 типа?

Тип 22 – на 10 см радиатора приходится 0,5 л жидкости. Все радиаторы классифицируют следующим образом: Оборудование из стали, на секцию припадает в среднем 0,45-0,5 л . Биметаллический вариант, на секцию приходится 0,3-0, 35 л жидкости.

Как рассчитать объем воды в радиаторе?

Пример расчета объема воды в системе отопления: Приблизительный расчет делается исходя из соотношения 15 литр воды на 1 кВт мощности котла. Например, мощность котла 4 кВт, тогда объем системы равен 4 кВт*15 литров = 60 литров.

Сколько воды в 1 ребре чугунной батареи?

Объем одной секции чугунной батареи составляет всего 0.8 л, что увеличивает скорость нагрева теплоносителя, а значит, уменьшает уровень энергозатрат. Это, в свою очередь, приводит к экономии средств при их эксплуатации. Как и радиаторы старого образца, они стоят дешевле других видов отопительных устройств.

Как влияет количество воды в системе отопления на расход газа?

Количество воды в системе зависит от типа радиаторов и от диаметра труб и общей ёмкости котла. … На расход газа влияет только количество теплопотерь дома. Чем больше теплопотери - тем больше и расход газа .

Сколько воды в метре 16 трубы теплого пола?

Объем воды в 1 погонном метре трубы : ø15 (G ½») — 0,177 литра ø20 (G ¾») — 0,310 литра ø25 (G 1,0″) — 0,490 литра

Сколько воды в 25 полипропиленовой трубе?

Объем воды в трубе

Как проверить уровень воды в системе отопления?

Проверка уровня воды в системе отопления Для этого используется манометр, который должен быть установлен на трубопроводе в котельной. Если давление составляет 1-1,5 бар (то есть 100-150 кПа или приблизительно 1-1,5 атм.), добавлять воду в систему не нужно.

Как рассчитать Стальные радиаторы на комнату?

Наиболее простой расчет количества секций стального радиатора — разделить величину тепла, необходимого для комфортного обогрева помещения на производительность, предлагаемых моделей.

Объем одной секции биметаллического радиатора 500. Биметаллический радиатор RIFAR Base (Рифар)

Российский биметаллический радитор RIFAR Base можно купить с межосевым расстоянием - 500, 350 или 200мм.

• RIFAR Base 500 . Высота - 570 мм, межосевое расстояние - 500 мм, глубина - 100 мм. Теплоотдача секции - 197 Вт;
• RIFAR Base 350 . Высота - 415 мм, межосевое расстояние - 350 мм, глубина - 90 мм. Теплоотдача секции - 139 Вт;
• RIFAR Base 200 . Высота - 261 мм, межосевое расстояние - 200 мм, глубина - 100 мм. Теплоотдача секции - 100 Вт;

Секция этого радиатора состоит из вертикальной стальной трубы (вертикального коллектора) залитой алюминиевым сплавом под большим давлением. Горизонтальные коллекторы - алюминиевые (не стальные).

Все модели биметаллического радиатора Рифар Бейс производятся с четным, от 4 до 14, количеством секций.

Стандартный цвет - белый (RAL 9016).

Гарантия на биметаллические радиторы RIFAR Base составляет 10 лет, при условии соблюдения требований и рекомендаций перечисленных в паспорте отопительного прибора.

Технические параметры эксплуатации:

• рабочее давление - до 20 атм. (опрессовочное давление - до 30 атм.)
• максимальная температура теплоносителя - +135°С (pH теплоносителя - 7-8,5).

RIFAR Base 500

Межосевое расстояние 500 мм.

1 секция чугунного радиатора на сколько квадратов. Сколько секций в чугунной батарее быть должно

Сколько секций в чугунной батарее должно быть можно узнать простым расчетом.

  Число секций напрямую зависит от конфигурации помещения. Конечно, здесь основным параметром выступает площадь. Но есть и другие важные факторы, такие как: зональность, этаж, высота потолков, размеры ниши, наличие стеклопакетов, число окон. Если окон несколько, рекомендуется разместить радиаторы под каждым. Это значительно снизит тепловые потери. Есть инструкция для расчета, её мы предоставим ниже.
  Например, для угловых помещений лучше выбрать более мощные радиаторы и сделать несколько добавочных секций (1-2). Объясняется это дополнительными тепловыми потерями, которые могут влиять на комфорт жителей.

Чтобы посчитать необходимое количество секций для помещения, нужно умножить площадь помещения (в кв.м) на 100 Вт и поделить на теплоотдачу одной секции. Когда в результате расчета вы получите дробное число, то округлите его в большую сторону. Потому что этим вы обеспечите небольшой запас мощности.

  Когда Вы покупаете радиаторы — вы уже должны знать сколько секций в чугунной батарее необходимо для обогрева Вашей квартиры или дома. А если Вы покупаете цельносварные или цельнолитые радиаторы, то количество секций необходимо знать для каждого обогреваемого помещения.

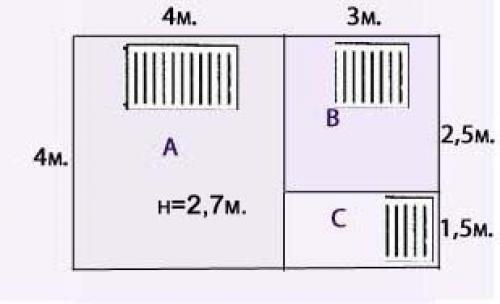

Итак, делаем расчёт количества секций чугунного радиатора для помещения с высотой потолков до 3 метров и площадью 28 кв. метров.
Например, возьмем мощность одного ребра чугунного радиатора серии МС-140-500.
Она равняется 160 Ватт.
Теперь мы можем узнать необходимое количество радиаторов для комнаты «А» площадью 16 кв.м. Для этой комнаты необходимая тепловая мощность равна 16 кв.м. х 100 Вт = 1600 Вт.
Берем необходимую тепловую мощность и делим на мощность ребра радиатора.
1600 / 160 = 10 секций.
Итого для обогрева комнаты “А” нам необходима батарея из 10 радиаторных секций.
Для других помещений проводим такой же расчёт.
В помещение “B” нужно 5 секций.
В помещение “С” необходимо всего 3 секции.
Складываем полученные цифры.
10+5+3=18
Получается для обогрева квартиры необходимо 18 секций чугунных радиаторов серии МС-140-500.

Если в доме или квартире много окон и тонкие стены, то необходимо брать для обогрева мощность 47 Ватт на один кубический метр.

Сколько секций чугунного радиатора нужно на 1м2. Расчет количества секций

Для эффективного обогрева жилья в зимний период обязательно понадобятся радиаторы отопления. Когда нужны модели, отличные неплохой теплопроводностью и долгим ресурсом эксплуатации, лучше сразу устанавливать чугунные батареи.

Радиаторы выплавляются из чугунного сплава, в котором содержится высокий процент углерода. Металл получается несколько хрупким (батареи поэтому не рекомендуется ронять), но при правильной установке на кронштейны они способны прослужить без коррозийных воздействий более полувека.

Как рассчитать количество секций и мощность чугунных батарей.

Чугунные радиаторы или, как их привыкли называть многие из нас, батареи до сих пор весьма популярны среди населения, благодаря своей достаточно доступной цене и хорошей теплоотдаче. Главное при их установке – верно рассчитать их вес и размер.
Определяем количество секций и вес чугунной батареи перед ее установкой
Прежде чем поставить в своем доме чугунный радиатор, нужно точно определить его вес и мощность, с которой будут работать его секции. При этом, когда вы рассчитываете данные параметры, в первом случае необходимо исходить из прочности стены, а во втором – из размеров помещения.

Как рассчитать вес секции батарей отопления?

Определить вес батареи из чугуна достаточно легко. Для устаревших моделей вес одной секции равен примерно 7 кг. Секции радиаторов из чугуна, которые производят сегодня, — немного легче. Они весят около 6 кг. Прибавьте к этому весу по 1,5 кг и у вас получится вес секции, наполненной водой. Теперь вам остается только перемножить эту величину на число секций в вашем радиаторе, и вы получите его общую массу.
Масса всей батареи, наполненной водой, не должна быть выше максимальной нагрузки, которую способна выдержать стена в вашем доме. Максимально допустимую нагрузку на стены определяет материал, из которого они сделаны. Величину этого показателя вы можете узнать, обратившись в ЖЭУ.
Чтобы избежать появления на стенах трещин, рекомендуем вам установить побольше креплений для радиатора, либо же, если он очень тяжелый, и вовсе установить его на пол.

Какое количество секций нужно для обогрева 1 м2?

Число секций чугунного радиатора напрямую связано с размерами помещения, в котором он будет установлен. Если это комната, потолки у которой высотой до 3 м, то вам следует произвести расчет ее площади, а затем умножить получившееся число на 100 ватт. Величина, которая у вас получится, будет показателем мощности радиатора, необходимой для обогрева комнаты. Делим его на 150 Вт – средняя величина мощности секции батареи из чугуна. Если у вас получилось не целое число, округляем его в большую сторону.

Для более точного определения того, сколько квадратов способна обогреть секция батареи, при расчетах следует учесть тепловой поток помещения:

• В доме, возведенном из панелей, он равен 40 Вт на м3;
• В доме из кирпича – 34 Вт на м3;
• В помещениях имеющих, качественную теплоизоляцию – около 2 Вт на м3.

Как произвести расчет объема комнаты?

Если при расчете вы учитываете тепловой поток комнаты, то вам требуется вычислить не ее площадь, а ее объем. Этот объем вам необходимо будет умножить на показатель теплового потока, после чего полученное число разделить на мощность секции, равную 160 Вт.
В случае, если высота потолков в помещении составляет более 3 м, вам также потребуется рассчитать его объем, но в этом случае все расчеты делаются с учетом того, что на обогрев 1 м3 воздуха необходимо 40 Вт мощности радиатора.
Если комната угловая, расположена на первом или последнем этажах панельного здания, а также имеет более одного окна, то величину мощности, которая требуется для ее обогрева, нужно умножить на 1,2.
Совсем не обязательно чтобы все секции, которые требуются для обогрева комнаты, были объединены в один радиатор, можно разбить их количество на несколько небольших батарей и установить их в разных частях комнаты. Таким образом, вы уменьшите нагрузку на стены и снизите теплопотерю во время распределения тепла по комнате.
Перед приобретением радиатора для обогрева своего жилья обязательно рассчитайте, сколько в нем должно быть секций, потому как лучше лишний раз перестраховаться, чем приобрести батарею с недостаточной мощностью.
