Ваз 2115 замена радиатора охлаждения двигателя. Простая и удобная замена радиатора ВАЗ 2115

Ваз 2115 замена радиатора охлаждения двигателя. Простая и удобная замена радиатора ВАЗ 2115

Радиатор охлаждения двигателя – важный элемент автомобильной системы. В значительной степени и от него зависит, насколько надёжно защищён двигатель вашего автомобиля от одной из самых серьёзных проблем – перегрева. Для того, чтобы своевременно обнаружить проблему, необходимо постоянно следить за уровнем охлаждающей жидкости, а после продолжительных стоянок – обращать внимание на возможные мокрые следы подтеканий.

Резкое снижение уровня охлаждающей жидкости (свидетельствующее об утечке), либо мокрые следы на месте парковки – основание для того, чтобы проверить хомуты (на предмет их ослабления), соединения, а также сам радиатор. Причиной утечки ОЖ может оказаться трещина в радиаторе. Трещину, в свою очередь, можно попробовать запаять (предварительно слив охлаждающую жидкость, и проводя работы с исключительной аккуратностью), либо (и чаще это одновременно проще и дешевле) заменить радиатор охлаждения. В свою очередь, замена радиатора ВАЗ 2115 вполне под силу даже начинающему водителю.

Инструменты, необходимые для замены радиатора ВАЗ 2115:

• стандартный набор ключей.

Потребуется также пустая ёмкость для использованной охлаждённой жидкости и канистра новой.

Работа по замене радиатора ВАЗ 2115 проходит в несколько этапов:

1. Сливаем охлаждающую жидкость.Какие бы работы вы не планировали на радиаторе, начинаем мы всегда с этого. Необходимо слить по возможность всю ОЖ, которая находится в системе.
2. Освобождаем радиатор.Снимаем прижимную пластину, открутив удерживающие её гайки ключом на 8. Чуть приспускаем крепёжный хомут, и снимем шланг радиатора с выпускного патрубка. Отпускаем хомут пароотводящего шланга радиатора – и также снимаем его. Все эти работы выполняются очень аккуратно, чтобы по возможности не повредить пластмассовый штуцер.





3. Снятие радиатора и вентилятора.Самое простое решение по снятию радиатора ВАЗ 2115 – это снимать его вместе с электровентилятором. При работе на ВАЗ 2111 снятие радиатора автоматически означает необходимость снимать корпус воздушного фильтра.

   Чтобы снять радиатор с вентилятором максимально просто и быстро, чуть наклоните его в направлении двигателя.



   Что касается самого вентилятора, то при возможности ремонта радиатора снимать его, скорее всего, не нужно. В том случае, если радиатор проще заменить, вентилятор придётся снять (ключом на 10 открутить одну гайку и два болта, после чего ключом на 8 открутить крепления прижимающей электровентилятор пластины, чтобы снять и её, и вентилятор, и кожух). Закрепить электровентилятор на новом радиаторе можно аналогичным образом – просто повторив все работы в обратном порядке.

После того, как радиатор восстановлен или заменён, устанавливаем его обратно (предварительно тщательно очистив его «ложе» от грязи и подобных отложений), и проводим работы по сборке по этой же инструкции, но в обратной последовательности.

Замена радиатора охлаждения ВАЗ 2109 инжектор. Замена радиатора охлаждения на ВАЗ 2108, ВАЗ 2109, ВАЗ 21099

Когда нужно менять радиатор?
Он подлежит замене, при деформации, а именно при появление из него течи охлаждающей жидкости.

Примечание!
Но не всегда при появление утечки в радиаторе, его необходимо менять на новый, если радиатор поврежден несильно, то его так же можно будет отремонтировать, где ни будь в специальных автомастерских, такой ремонт вам поможет сэкономить ваши же деньги!

Как заменить радиатор охлаждения двигателя на ВАЗ 2108-ВАЗ 21099?

Снятие:
1) Сперва слейте из радиатора всю охлаждающую жидкость. (Как ее слить, см. в статье: «»)

2) Далее если у вас инжекторный двигатель, то в таком случае снимите с него корпус воздушного фильтра. (Как снять корпус, см. в статье: «»)

3) После чего с радиатора охлаждения двигателя, снимите вентилятор. (Как снять вентилятор, см. в статье «»)

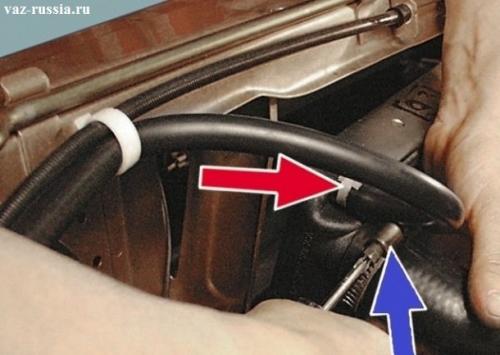

4) Следом ослабьте при помощи отвертки, хомут подводящего шланга, он же толстый шланг (Указан синей стрелкой), и после ослабления хомута, перейдите к снятию пароотводящего шланга, он же тонкий шланг (Указан красной стрелкой), для этого: «Продолжение сразу же под картинкой»

• При помощи отвертки таким же образом, ослабьте винт хомута, который удерживает тонкий шланг на патрубке радиатора.

• И после ослабления хомутов тонкого и толстого шланга, отсоедините их от обоих патрубков радиатора.

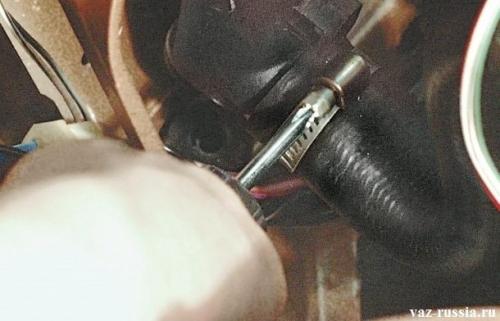

5) Затем отсоедините от радиатора, но на этот раз уже самый нижний шланг, который крепится к патрубку радиатора, ослабив для этого винт хомута его крепления.

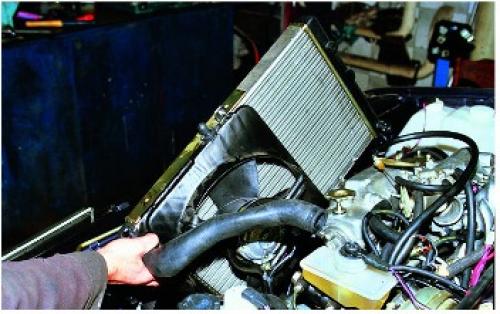

6) И в завершение операции, наклоните радиатор охлаждения в сторону двигателя, и тем самым снимите его с автомобиля.

Примечание!

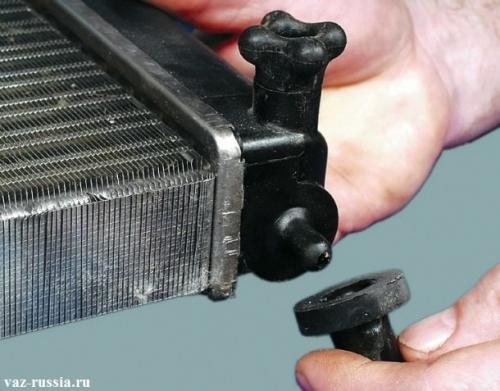

Когда радиатор будет снят, снимите с его нижних боков, две боковых подушки, и проверьте их состояние, порванные а так же сильно затвердевшие подушки, замените на новые!

Установка:
1) В начале установите новый радиатор, на свое место.

Примечание!
При установке, следите за тем, что бы обе резиновые подушки радиатора, вошли в отверстия поперечной рамки!

2) Затем к нижней части радиатора, подсоедините нижний шланг, и после чего заверните винт хомута его крепления.

3) Далее подсоедините два верхних шланга к радиатору, и после этого закрутите винты хомутов, которые крепят эти шланги на патрубках.

4) Теперь на радиатор охлаждения, установите вентилятор, закрутив для этого два боковых болта его крепления, а так же две гайки, которые этот вентилятор так же крепят, но в правой части.

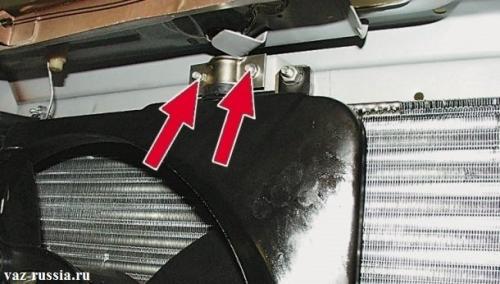

5) Следом установите прижимную пластину, и после ее установки, заверните обе гайки ее крепления.

6) И в завершение операции, соедините между собой, колодку со жгутом проводов электродвигателя вентилятора.

Примечание!
После того как вы завершите установку всех деталей на свои места, переберитесь к расширительному бачку, и после чего залейте в него до отметки MAX, охлаждающую жидкость! (Как это сделать, см. «»)

Важно!

ВАЗ-2115, как снять радиатор. Пошаговый процесс замены

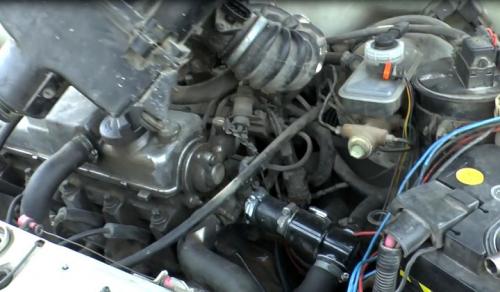

1. Откройте капот и отверните два болта крепежа корпуса фильтра к передней панели. Болты под головку на десять.
2. Нажмите на фиксатор и отключите разъем питания ДМРВ.
3. Поднимите корпус фильтра и отведите в сторону.

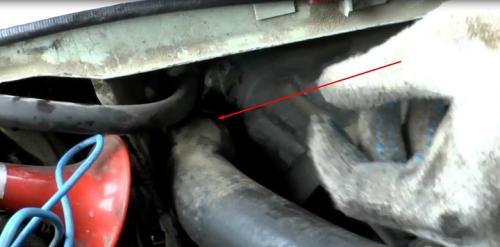

4. Подставьте емкость для сбора жидкости, затем ослабьте хомут и снимите нижний патрубок с радиатора. Хомут может быть под крестовую отвертку или головку на десять.

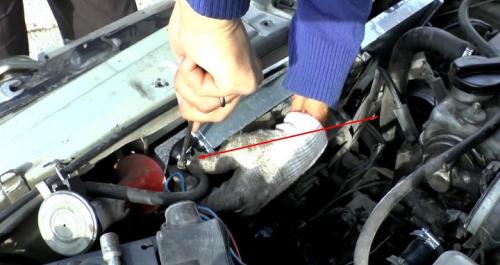

5. Ослабьте хомут и снимите верхний патрубок с радиатора.

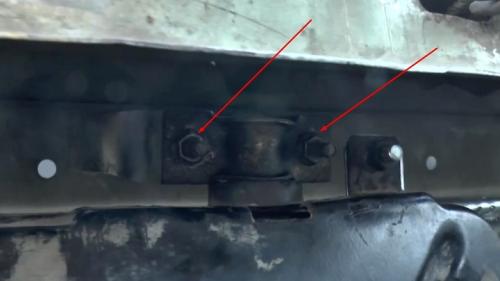

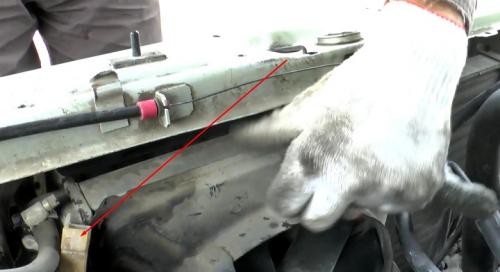

6. Открутите две гайки крепежа хомута радиатора и выдвиньте его вперед из-под передней панели. Гайки под головку на восемь.



7. Отожмите фиксатор и отключите провод питания вентилятора.

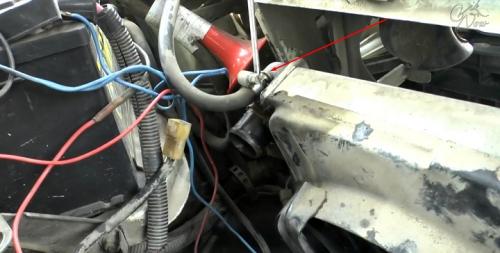

8. Ослабьте хомут и отсоедините патрубок сброса давления из радиатора.

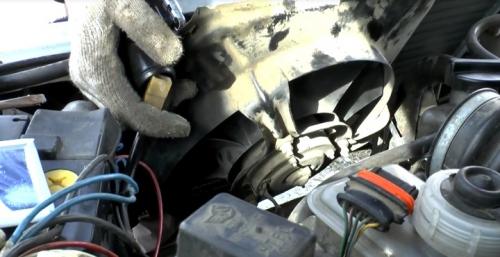

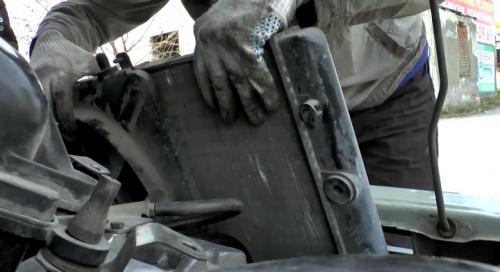

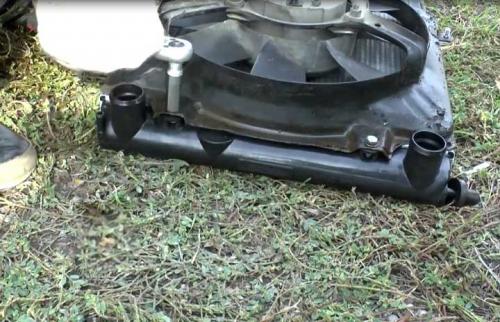

9. Демонтируйте радиатор вместе с вентилятором.

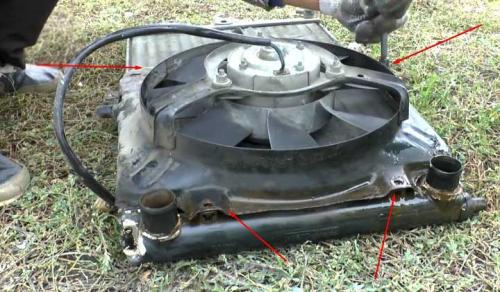

10. Отверните четыре болта крепежа вентилятора к радиатору.

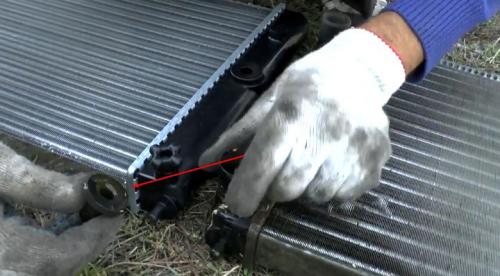

11. Переставьте два резиновых сайлентблока со старого радиатора на новый или установите их в отверстия на кузове.



12. Установите вентилятор на новый радиатор и закрепите болтами.

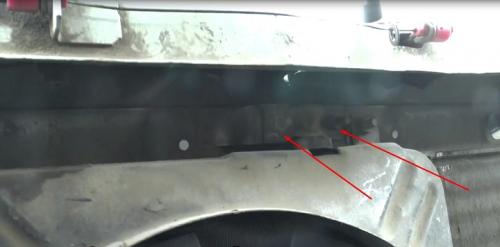

13. Заведите радиатор на место посадки и обязательно проследите, чтобы сайлентблоки радиатора попали в отверстия на кузове.



14. Подключите и закрепите патрубок сброса давления.



15. Установите хомут и зафиксируйте радиатор двумя гайками.



16. Подсоедините, а также зафиксируйте хомутами верхний и нижний патрубки. Чтобы не повредить места креплений патрубков затягивайте хомуты с чувством.
17. Залейте охлаждающую жидкость по уровню и работа завершена.

резюмируем

как видите, процедура замены радиатора простая и не создаст трудностей даже для начинающего водителя. для выполнения работы потребуется не более тридцати минут времени, а цена замены радиатора ваз 2113, 2114, 2115 от 800 до 1500 рублей.

Замена радиатора печки ВАЗ-2115 без снятия панели

Температура в салоне ВАЗ-2115 поддерживается при помощи встроенной печки. Автомобиль обладает системой управления автоматического типа, которая регулирует нагрев воздуха с малой погрешностью. Прогрев воздуха осуществляется при помощи радиатора. После того как он проходит через дефлекторы, тепло распределяется внутри машины.

Чтобы замена радиатора печки ВАЗ-2115 была осуществлена без различных проблем, рекомендуем вам внимательно изучить эту статью.

Подготовительные работы

Сейчас мы рассмотрим, как осуществить замену детали без необходимости снятия торпеды.

Первым делом отключается минусовая клемма АКБ и сливается охлаждающая жидкость.

Чтобы все слить без потерь сделайте следующее:

1. Открутите сливную пробку на блоке цилиндров головкой на 13. Месторасположение болта находится немного ниже под блоком зажигания. Бывают случаи, когда зажигание лучше снять, чтобы получить доступ в нужное место.
2. Чтобы собрать охлаждающую жидкость, под автомобиль поставьте любую емкость и выкручивайте пробку.
3. Снимите пробку с расширительного бачка – это нужно, чтобы убрать вакуум, который не даст тосолу выйти из системы.

Процесс замены радиатора печки

После того как подготовительные работы были завершены, можно приступать непосредственно к замене радиатора печки:

1. Снимите кожух с рулевого вала и отключите кнопку аварийной сигнализации.
2. Следующим шагом выщелкивает под рулевые переключатели. Снимите с них разъемы и уберите в сторону.
3. Найдите черный и серый провод, отсоедините их от основы токосъемных колец звукового сигнала. Важно запомнить, где какой был проводник. Иначе впоследствии сигнал будет срабатывать от поворота руля. Не перепутайте провода.
4. Выкрутите винты и демонтируйте боковые экраны консоли.
5. Откройте крышку диагностического разъема путем выкрутки крепежных винтов. Далее нужно снять разъем со щитка панели приборов.
6. Следующим шагом снимается разъем с лампы подсветки пепельницы и прикуривателя.
7. На блоке управления отопителя снимите рычаг переключателя скоростей и ручки управления заслонками.
8. Далее снимите магнитолу, раскрепите ее и вытяните салазки. Отсоедините разъемы от кнопок и блока БСК. Демонтируйте щиток панели приборов.
9. Открутите винты крепления центрального кронштейна при помощи ключа на 8 и вытяните его. Предварительно отсоедините разъем блока управления двигателя.

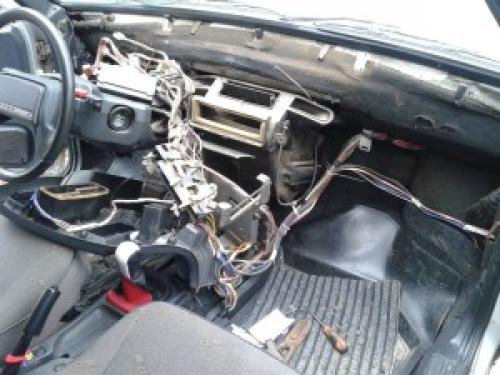

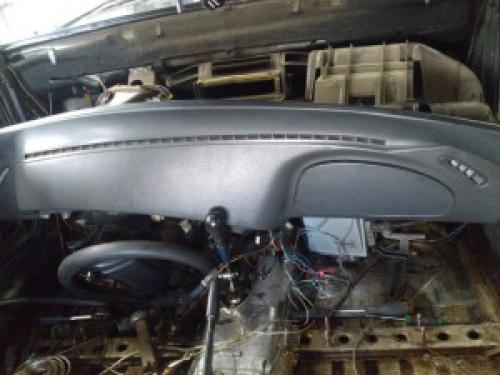

10. Раскрепите блок отопителя и спустите его вниз настолько, насколько это позволят сделать управляющие тросы.
11. Возьмите маркер и пометьте положение, в котором располагается рулевая колонка. Это нужно для того, чтобы во время сборки все поставить на свои места.
12. Зубилом открутите два срезных болта против часовой стрелки. Во время сборки ставьте новые, можно несрезного типа. Открутите две гайки ключом на 13 и опустите колонку на сиденье.
13. Снимите накладки передних стоек.
14. На этом шаге нужно послабить хомуты и демонтировать трубки из радиатора печки. Подложите какой-нибудь хорошо впитывающий жидкость материал. Из радиатора может выйти остаток тосола.  Теперь открутите 5 винтов крепления торпеды (два в области передних стоек, два сразу под ними и один справа от регулятора подсветки приборов).
15. Теперь можно менять радиатор.

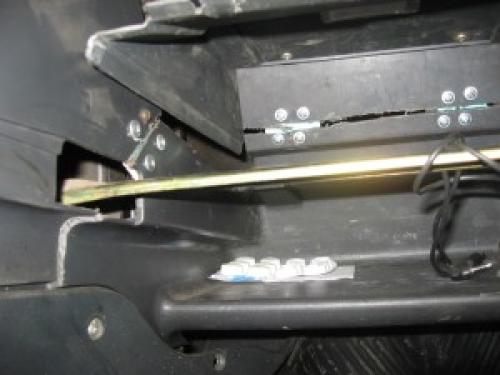

Для замены радиатора нужно немного отодвинуть панель приборов в сторону. Открутите три самореза, которые удерживают радиатор на корпусе отопителя. Выкрутите трос управления заслонкой. На этом этапе уже можно вытянуть радиатор из отопителя.

Если нужно очистите внутренности, где располагалась демонтированная деталь. Далее установите новый радиатор и произведите сборку в обратной последовательности.

Особенности обратной сборки

Во время обратной сборки автомобиля после замены радиатора отопителя обратите внимание на следующие нюансы:

1. Обратите внимание на уплотнитель в области лобового стекла – он должен быть на своем месте.
2. Корпус центрального сопла должен быть на собственном месте без отклонений.
3. Проводку располагайте в тех же проемах, где она была до разборки, чтобы не делать лишнюю работу по несколько раз.

Как только сборка завершена, закрутите сливную пробку и залейте новый тосол. Можно использовать и старый, но лучше воспользоваться уже новым расходником. После завершения всех этих работ заведите машину, пока не начнет свою работу вентилятор радиатора.

После этого проверьте все соединения на предмет подтеков. Удостоверьтесь в том, что отопитель и заслонки работают так, как нужно.

Завершающим шагом идет проверка на правильную работу электрооборудования приборной панели.

Итог

Если после замены радиатора печки на ВАЗ-2115 все работает, как и прежде, можно считать, что все работы вы выполнили правильно.

В итоге замена радиатора – это дело кропотливое, и если вы чувствуете, что не справитесь, лучше обратиться к специалисту, который сделает все процедуры намного быстрее. Это сэкономит вам и время и нервы.

Замена радиатора ВАЗ 2114 16 клапанная. Как снять старый?

Демонтаж радиатора охлаждения и его патрубков ВАЗ 2114

Перед тем, как будет произведена замена, вне зависимости от производителя транспортного средства, стоит помнить, что процесс демонтажа старого и монтирования нового радиатора должен производиться на холодный двигатель, и ВАЗ 2114 не является тому исключением. Кроме того, перед заменой данной запчасти необходимо отключить аккумулятор и слить охлаждающую жидкость, открутив пробку, расположенную внизу слева.

Во избежание получения ожогов, обязательно охладите двигатель, перед тем, как сливать охлаждающую жидкость.

1. Слив жидкость для охлаждения, нужно снять воздушный фильтр, закрепленный двумя болтами, освободив фильтр воздуховода посредством ослабления хомута.
2. После того, как радиатор будет освобожден от воздушного фильтра, необходимо демонтировать защитный экран, предусмотренный разработчиками ВАЗ. Для этого необходимо ослабить верхние крепления, снять железный хомут и ослабить хомут обратки расширительного бачка.

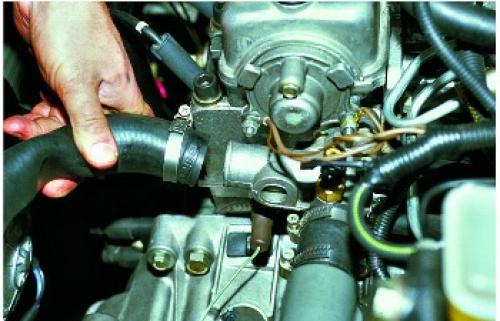

3. Также следует снять патрубки: верхний можно демонтировать посредством ослабления железных хомутов с помощью ключа на 8 или отвертки, нижний же, в большинстве случаев, не только прикручен к термостату, а и посажен на специальный герметик, исключающий протекание жидкости из радиатора. Чтобы снять нижний патрубок, необходимо удалить герметик и ослабить хомут.
4. Кроме того, необходимо обязательно отключить провод питания вентилятора, после чего саму деталь можно вынуть, сняв посадочные подушки.

   Извлечение радиатора и его крепления

5. Затем необходимо снять вентилятор, прикрученный на несколько гаек. Основная работа по демонтажу главной части системы охлаждения двигателя окончена, дело осталось за малым — её замена.
