Диагональное подключение радиаторов отопления в доме. Особенности подключения радиатора по диагонали

Диагональное подключение радиаторов отопления в доме. Особенности подключения радиатора по диагонали

Благодаря подключению подводящих патрубков с двух сторон, нагретый теплоноситель равномерно распределяется по всем секциям. Самой эффективной считается схема, когда подача подсоединена вверху, а отток – внизу. Ведь по законам физики горячая жидкость всегда располагается выше холодной. Однако бывает диагональное подключение радиаторов отопления с нижней подачей теплоносителя. КПД такой системы меньше. Связано это с тем, что по тем же законам физики остывающему теплоносителю в нижней части секций сложнее направляться вверх к отводящему трубопроводу.

Большим КПД обладает система, у которой подающая труба подключена к верхнему коллектору отопительного прибора

Увеличенное количество трубных линий портит внешний вид, но в частном доме эстетика уходит на задний план. Подключение приборов обогрева по диагонали с верхней подачей обладает большим КПД, и это главное для потребителя.

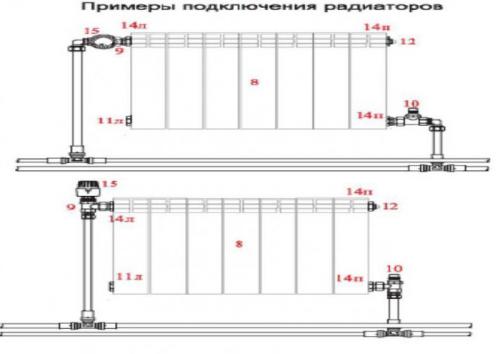

Схема комплектации отопительного прибора при диагональном способе подсоединения тоже отличается. Батарею обязательно оснащают краном Маевского. Устанавливают его на свободном от трубопровода верхнем коллекторе. Кран помогает стравливать воздух, иначе при завоздушивании часть секций не прогреется.

Важно! Конструкция кранов Маевского разнообразна. Существуют модели с рычажками, рукоятками, под отвертку или ключ.

Независимо от того, что у диагонального подключения радиаторов подача снизу или сверху, отводящая труба всегда подходит. Снять при необходимости батарею невозможно без разрезания трубопровода. Чтобы избежать таких неудобств, подключение выполняют разъемными муфтами. Раньше использовались так называемые резьбовые сгоны. Их недостаток в том, что металл быстро поддается коррозии. Через пару лет раскрутить такой сгон сложно. В современном отоплении ставят «американки». Муфта состоит из двух частей, между которыми расположено уплотнительное кольцо. «Американка» легко раскручивается ключами, после чего можно свободно демонтировать прибор обогрева.

Вместе с «американками» на каждый патрубок ставят запорную арматуру. Если радиатор зимой потек, его кранами перекрывают и демонтируют для ремонта. Остальная система продолжает функционировать.

В отоплении с диагональным способом подсоединения важно правильно расположить на стене радиатор. По установленным нормам соблюдают следующее расстояние:

• от нижней поверхности подоконника до верхней части секций 5-10 см;
• от пола до нижней части секций 8-12 см;
• от стены до секций тыльной стороны отопительного прибора 2-5 см.

Соблюдение зазоров обеспечивает оптимальные условия для конвекции воздушных масс вокруг батареи.

Важно! Радиаторы устанавливают строго горизонтально по уровню, чтобы уменьшить вероятность завоздушивания секций и образования кальциевого осадка.

Неправильное подключение радиаторов отопления. Недостаточное давление в системе

Проблема чаще всего возникает в радиаторах современного типа. Причина — строение конструкции. Если в батареях советских времён проходы были внушительными, то в обновлённых версиях они узкие, поэтому для нормального и стабильного передвижения рабочей жидкости требуется повышенный уровень давления.

К проходам относятся такие элементы, как лабиринт теплообменника, патрубки (входные и выходные).

Если изначально магистраль предназначалась для чугунных систем, то она не сможет вырабатывать необходимое давление для современных моделей с узкими проходами.

Есть и другие причины:

• неисправности в магистрали — необходим ремонт;
• подключение тёплого пола соседями — в этом случае требуется большее давление, а так как система обогрева располагается в нижней части комнаты, то и основная масса давление направляется туда;
• наличие крана на байпасе — тормозит давление;
• увеличение количества секций (в том числе соседями) — требуется больший напор;
• соседи регулируют свои радиаторы, что негативно сказывается на движении теплоносителя в рядом находящихся квартирах.

Почему из-за низкого давления низ радиатора становится намного холоднее верха? Ответ на вопрос имеет следующие вариации:

• нарушается балансировка;
• образуются воздушные пробки;
• теплоноситель быстро остывает;
• неправильное сечение в трубопроводе;
• малая мощность насосного оборудования;
• происходит утечка воды (как случается с тёплым полом).

Методы решения проблемы:

• позвоните в управляющую компанию, так как самостоятельно исправить проблему невозможно;
• если поломки не выявляются, то виновниками являются соседи, которые внесли корректировки в систему отопления, не сообщив об этом поставщику тепла.

Такие действия считаются противозаконными. При изменении условий обогрева квартир поставщик должен отрегулировать уровень давления для равномерного распределения теплоносителя.

Источник: https://batarei-iz-alyuminiya.postroivsesam.info/novosti/kak-podklyuchit-bimetallicheskiy-radiator-otopleniya-kak-opredelit-optimalnuyu-shemu

Диагональное подключение радиаторов плюсы и минусы. Схемы диагонального подключения радиаторов отопления

Самой эффективной и правильной считается двухтрубная схема, когда дело касается диагонального способа подключения. Подающую ветку лучше подводить к верхнему коллектору с одной стороны, а обратку – к нижнему коллектору с другой стороны радиатора. Двухтрубная схема отлично работает в самотечной и принудительной системе. Однако важно правильно расположить подающую и отводящую линию.

Если циркуляция принудительная, две трубы можно располагать снизу радиатора

Так как при принудительной циркуляции теплоноситель подается под давлением, подающую и обратную линию можно расположить по полу ниже батареи. Схема выигрывает в эстетичности, так как на стене видны только подходящие к коллектору патрубки.

Если циркуляция естественная, подающую трубу располагают выше приборов обогрева

При естественной циркуляции двухтрубная схема выглядит не эстетично, так как выше радиаторов по стене пролегает подающая ветка. От нее идут отводные патрубки к верхним коллекторам каждой батареи. Обратная линия пролегает по полу. По-прежнему она остается менее заметной.

Однотрубная схема предполагает прокладку по полу только одной трубы, от которой патрубки подводят к нижнему и противоположному верхнему коллектору

По эффективности однотрубная схема проигрывает во всем, но есть один плюс. При нижней разводке диагональный способ подключения позволяет увеличить теплообмен на 15%, чем у других систем, например, «ленинградки», где оба подводящих патрубка от одной трубы подключены только к пробкам нижних противоположно расположенных коллекторов.

Как диагонально установить радиатор

Прежде чем приступить к монтажу, необходимо точно определиться со схемой. Она будет отличаться в зависимости от вида отопления. Важным нюансом является тип жилья: частный дом или квартира в многоэтажном здании.

Диагональное подключение радиаторов отопления в квартире

Для квартир редко принято подключать батареи по диагонали. В многоквартирных домах чаще встречается боковой подвод. То есть, в однотрубной и двухтрубной системе отводящие патрубки от стояков подсоединяют к верхнему и нижнему коллектору с одного бока.

Для квартир приемлем боковой подвод от стояков

Недостатком является невозможность прогрева длинных батарей. Если набрано от 12 и больше секций, то каждый последующий элемент будет холоднее предыдущего. Только по этой причине диагональное подключение радиаторов отопления в многоквартирном доме специалисты рекомендуют использовать. Даже если у батареи больше 12 секций, теплоноситель равномерно будет циркулировать по каждой из них.

Диагональное подключение радиаторов отопления в частном доме

Совсем иначе обстоят дела с частным домом. Отопительный контур здесь обычно небольшой. Теплоноситель отлично циркулирует по всем секциям в однотрубной и двухтрубной схеме. Однако оптимально отдать предпочтение второму варианту.

Технология монтажа требует использование дополнительных деталей

Монтаж происходит в следующем порядке:

1. На стене наносят разметку, монтируют кронштейны. Участок стены, прилегающий к тыльным секциям, обклеивают фольгированным материалом. Отражающий экран увеличит теплоотдачу отопительного прибора на 30%.
2. Следующим этапом комплектуют батарею. На один верхний коллектор ставят кран Маевского. К противоположному верхнему коллектору будет подходить подающая труба. Здесь ставят «американку» и запорный кран. Аналогичный комплект ставят на нижний коллектор с противоположной стороны. Здесь будет подходить обратка. Оставшийся свободный второй коллектор снизу закрывают заглушкой.
3. Укомплектованную батарею навешивают на кронштейны, подсоединяют к общему контуру. Способ подсоединения зависит от выбранных труб (пластик, металл).

По аналогичному принципу монтируют все радиаторы. По окончании работ закачивают теплоноситель, проверяют отсутствие протечек.

Советы профессионалов

Несколько полезных рекомендаций помогут точнее определиться с выбором схемы:

• для квартир подключение по диагонали выгодно, если у прибора обогрева 12 и больше секций;
• оптимально отдать предпочтение диагонали, если разводка двухтрубная;
• подачу всегда надо стараться подводить к верхнему коллектору, а обратку – к нижнему.

В отоплении с принудительной циркуляцией можно отдать предпочтение диагонали при однотрубной системе, а подающую трубу подводить к нижнему коллектору. Однако эффективность обогрева снижается.

Источник: https://alyuminievye-radiatory.aystroika.info/stati/kakoe-podklyuchenie-radiatorov-luchshe-ceny-na-populyarnye-radiatory-otopleniya

Диагональное подключение радиатора в однотрубной системе. Как правильно подключить радиаторы

От правильного подключения радиаторов зависит не только надежность их работы, но и эффективность отопления в целом. Например, при нижнем подключении радиатора он будет прогреваться несколько хуже, чем при диагональном.

Особенности установки радиатора

Подключение радиаторов отопления при однотрубной системе отопления может выполняться 2 способами:

• без использования байпаса (проточная схема). В таком случае гарантирована максимальная теплоотдача радиатора, но работу системы гибкой и надежной назвать нельзя. При такой схеме выход из строя даже одной батареи потребует отключение всей системы отопления, отключить только один радиатор не получится;
• установка радиатора с байпасом. Это несколько снижает приток теплоносителя в него в результате чего теплоотдача отопительного прибора уменьшается на величину до 10-15%, но критичными такие потери назвать никак нельзя (тем более, что при расчете всегда закладывается запас, те же 10-15%). Зато хозяин жилья получит возможность не только отключить любую батарею в любой момент, но и регулировать температуру в ней.

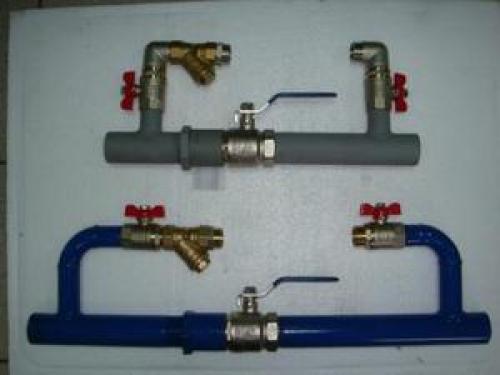

На фото — байпас

Обратите внимание!
Чтобы не возникло проблем с циркуляцией теплоносителя в системе отопления. диаметр байпаса нужно подбирать на 1 шаг меньше, чем диаметр подводящей трубы.

Также при установке радиаторов понадобится:

• пара шаровых кранов, устанавливаются по обе стороны от радиатора и используются для мгновенного отключения подачи воды в него;
• в принципе, инструкция этого не требует, но желательно на входе в батарею установить простенький автоматический терморегулятор. Пара сотен рублей на бюджете не скажутся, а вот возможность регулировать теплоотдачу отопителя дорогого стоит;
• фитинги для подключения байпаса к трубопроводу. Желательно обойтись без сварки, а использовать любой другой тип разъемного соединения, например, американку;
• также при установке крайне необходимо кран Маевского, часто возникают ситуации, когда один участок батареи вдруг становится прохладным, виной всему – воздушные пробки. Кран Маевского позволяет вручную спускать воздух из радиатора.

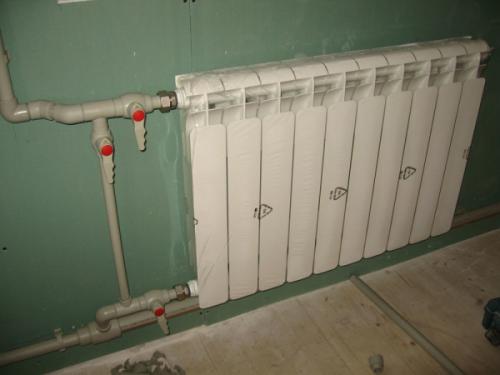

Пример правильного подключения

Обратите внимание!
На участке трубопровода под батареей можно установить шаровый кран для того, чтобы циркуляция теплоносителя осуществлялась только через радиатор отопления (регулируемый байпас).
При отключении батареи он открывается.

Как правильно подключить радиатор

Теплоотдача отопителя во много зависит от того, как именно к нему подключены подводящая и отводящая трубы. Разница между разными способами подключения может составлять до 20-25%.

Подключение радиатора отопления к однотрубной системе может выполняться по одной из таких схем:

• односторонее . При этом подводящая и отводящая труба подсоединены к радиатору с нижней стороны либо подающая сверху, а отводящая снизу);

Схема одностороннего подключения

• диагональное (оно же перекрестное), подающая труба подключена к верхней части батареи, отводящая – к нижней;
• нижнее – в этом случае трубы подключаются с нижней стороны батареи, подключение может выполняться как с одной, так и с разных сторон.

Однотрубное диагональное подключение радиаторов. Схемы подключения радиаторов отопления

Однотрубная система отличается от двухтрубной  тем, что предусматривает последовательное подключение радиаторов отопления. В ней от стояка или источника тепла идет труба подачи теплоносителя (вода, антифриз, смеси), к которой поочередно подключены батареи. Охлажденный теплоноситель возвращается по трубе обратки.

Существует пять схем подключения радиаторов отопления:

• Односторонняя;
• Нижняя;
• Верхняя;
• Диагональная;
• Седельная.

Подключение алюминиевого радиатора, биметаллического, стального или чугунного принципиально не отличается. Узлы подвода труб у них находятся в одних и тех же местах.

Одностороннее подключения

При таком варианте монтажа радиаторов отопления теплоноситель входит и выходит с одной стороны. Если все секции батареи соединены без заглушек, эффективность теплоотдачи будет низкой – секции вблизи труб будут прогреваться сильнее дальних.

Существуют радиаторы, в которых нижняя или верхняя часть секций (за исключением последней) отделены от рабочего объема. Тогда теплоноситель отдает тепло, проходя по всей длине прибора. Эффективнее работают батареи, в которых отделена верхняя часть – за счет естественной циркуляции жидкости секции прогреваются равномерно по всей высоте.

Важно!

При одностороннем подключении батареи к стояку обязательно обустройте байпас – установите перемычку с запорным вентилем, которая соединит трубы подачи и отвода воды. На входе в радиатор также стоит установить кран или терморегулятор – в случае неисправности или протечки можно будет перекрыть систему.

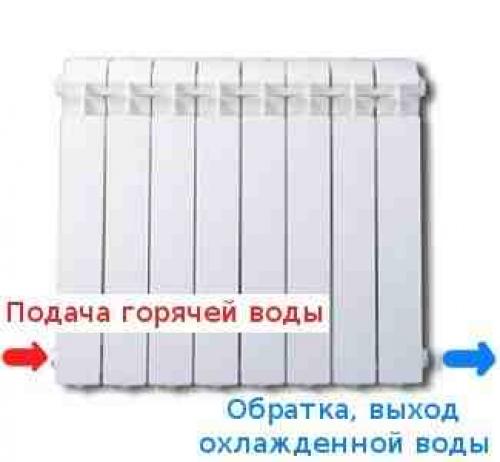

Нижнее подключение радиаторов отопления

Этот вариант – наиболее распространенная схема подключения радиаторов отопления в частном доме, в котором трубы спрятаны в пол. При нижнем подключении батареи без перемычек и заглушек отдают тепло неравномерно, как в случае с односторонним.

Для эффективного обогрева нужно выбирать радиатор, в котором секции ограждены сверху. Его общая теплоотдача будет больше.

Можно установить батарею, в которой первая секция отделена от последней в нижней части. Она будет неплохо отдавать тепло, но неравномерно. Секции, находящиеся ближе к трубам подвода и оттока воды, будут прогреваться лучше тех, которые находятся дальше.

Так выглядит биметаллический радиатор с нижним подключением.

Верхнее подключение

В этом случае входящая и исходящая труба расположены сверху, с противоположных сторон. Для такой схемы подключения обычный радиатор не подойдет – вода будет проходить через него прямотоком, не успевая отдавать тепло. За счет естественной конвекции охлажденный теплоноситель не будет подниматься вверх и батарея отопления будет холодной снизу и горячей сверху.

Есть батареи специальной конструкции, в которых верхний проток между первой и второй секцией закрыт. Теплоноситель протекает по первой секции вниз, а после проходит по всем остальным, равномерно распространяясь по всему объему.

Совет

Можно установить заглушку самостоятельно. Есть готовые резиновые варианты, они отличаются диаметром и качеством материала. На последнее обратите особое внимание – некачественная заглушка со временем начнет пропускать воду и эффективность обогрева упадет.

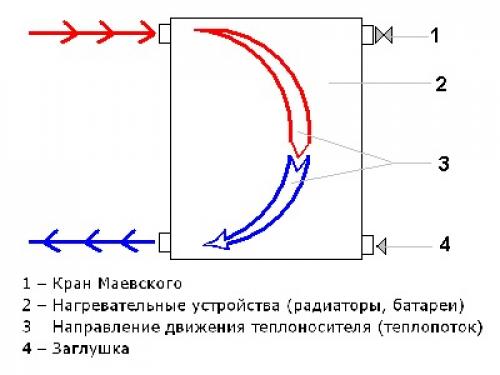

Диагональное подключение радиатора отопления

В этом случае трубы подключены с противоположных сторон, одна сверху, другая снизу. При диагональном подключении радиаторы отопления работают наиболее эффективно и отдают максимум тепла.

Если входящая труба находится сверху, теплоноситель будет быстро отдавать тепловую энергию. Такой вариант предпочтительнее для коротких батарей. Для приборов с большим количеством секции лучше подводить воду снизу.

Седельное подключение

При таком подключении трубы входят в радиатор с двух сторон в нижней части. Теплоноситель перемещается внутри секций за счет естественной циркуляции и прогревает их по всей высоте.

При седельном подключении эффективность обогрева не так высока, но все секции равномерно отдают тепло. Он популярен в частных домах, где трубы можно спрятать в пол или за широкий плинтус.

При седельном подключении секции прогреваются равномерно, но не так эффективно, как при диагональном.

Диагональное подключение радиаторов в квартире. Особенности схемы диагонального подсоединения

Если вы тоже задались вопросом о том, почему диагональное подключение является наиболее эффективным, то следует рассмотреть этот вариант более подробно. Если принять во внимание процесс, где задействованы горячий воздух или вода, то действие будет происходить по одному физическому закону, который предполагает подъем теплых масс наверх, тогда как холодные опускаются вниз.

Для обеспечения равномерного распределения тепла по объему радиатора следует распределить теплоноситель по батарее. Как было упомянуто выше, боковое подключение в городских квартирах выступает в качестве основной схемы. Ведь там используется принудительная циркуляция под высоким давлением. Диаметр выходящих и исходящих патрубков составляет всего лишь 20 мм. Через них вода поступает в батарею под высоким напором, что позволяет равномерно и быстро заполнить устройство.

Если же речь идет о частном домостроении, где циркуляция естественная, заполнение радиаторов происходит под воздействием вышеупомянутого физического закона. Именно поэтому горячие потоки проникают через верхний патрубок, выталкивая холодную воду через нижний выход с противоположной стороны. Два патрубка располагаются диагонально, если рассматривать прибор. Отсюда и следует название подключения. Теплоноситель заполняет батарею постепенно, отдавая тепло всему объему. Необходимо учитывать не только закон теплоотдачи, но и физический закон. Именно поэтому данная схема является наиболее эффективной.

Диагональное подключение радиаторов подача снизу. Особенности подключения радиатора по диагонали

Благодаря подключению подводящих патрубков с двух сторон, нагретый теплоноситель равномерно распределяется по всем секциям. Самой эффективной считается схема, когда подача подсоединена вверху, а отток – внизу. Ведь по законам физики горячая жидкость всегда располагается выше холодной. Однако бывает диагональное подключение радиаторов отопления с нижней подачей теплоносителя. КПД такой системы меньше. Связано это с тем, что по тем же законам физики остывающему теплоносителю в нижней части секций сложнее направляться вверх к отводящему трубопроводу.

Большим КПД обладает система, у которой подающая труба подключена к верхнему коллектору отопительного прибора

Увеличенное количество трубных линий портит внешний вид, но в частном доме эстетика уходит на задний план. Подключение приборов обогрева по диагонали с верхней подачей обладает большим КПД, и это главное для потребителя.

Схема комплектации отопительного прибора при диагональном способе подсоединения тоже отличается. Батарею обязательно оснащают краном Маевского. Устанавливают его на свободном от трубопровода верхнем коллекторе. Кран помогает стравливать воздух, иначе при завоздушивании часть секций не прогреется.

Важно! Конструкция кранов Маевского разнообразна. Существуют модели с рычажками, рукоятками, под отвертку или ключ.

Независимо от того, что у диагонального подключения радиаторов подача снизу или сверху, отводящая труба всегда подходит. Снять при необходимости батарею невозможно без разрезания трубопровода. Чтобы избежать таких неудобств, подключение выполняют разъемными муфтами. Раньше использовались так называемые резьбовые сгоны. Их недостаток в том, что металл быстро поддается коррозии. Через пару лет раскрутить такой сгон сложно. В современном отоплении ставят «американки». Муфта состоит из двух частей, между которыми расположено уплотнительное кольцо. «Американка» легко раскручивается ключами, после чего можно свободно демонтировать прибор обогрева.

Вместе с «американками» на каждый патрубок ставят запорную арматуру. Если радиатор зимой потек, его кранами перекрывают и демонтируют для ремонта. Остальная система продолжает функционировать.

В отоплении с диагональным способом подсоединения важно правильно расположить на стене радиатор. По установленным нормам соблюдают следующее расстояние:

• от нижней поверхности подоконника до верхней части секций 5-10 см;
• от пола до нижней части секций 8-12 см;
• от стены до секций тыльной стороны отопительного прибора 2-5 см.

Соблюдение зазоров обеспечивает оптимальные условия для конвекции воздушных масс вокруг батареи.

Важно! Радиаторы устанавливают строго горизонтально по уровню, чтобы уменьшить вероятность завоздушивания секций и образования кальциевого осадка.

Источник: https://alyuminievye-radiatory.aystroika.info/stati/diagonalnoe-ili-nizhnee-podklyuchenie-batarey-princip-podklyucheniya-radiatorov

Боковое подключение радиаторов отопления. Выбор типа системы отопления

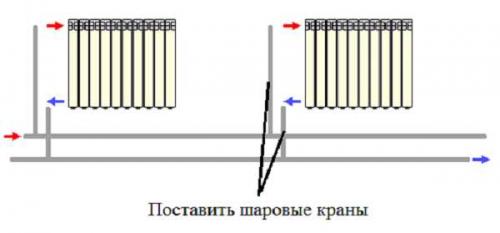

Система отопления многоквартирных домов выглядит примерно так. Стояк справа не предусматривает отключения радиаторов без останова системы. НА том, что слева, стоят перемычки, если поставить еще и краны, радиатор можно и регулировать, отключать и снимать

Однотрубные системы популярны из-за более простого монтажа и меньшего количества труб, необходимых для ее реализации. Но у них есть недостатки:

• в «чистом» виде такая система не дает возможности регулировать температуру радиатора;
• нельзя отключать радиаторы без останова системы;
• подключение радиаторов последовательное, то есть на первый от входа поступает горячая вода, на каждый последующий — все более холодная.

С разной температурой теплоносителя бороться невозможно – особенность подключения, а вот возможность регулировки и отключения организовать можно. Для этого между трубопроводами обратки и подачи ставят перемычку – байпас. Но только перемычка проблемы не решает: для возможности отключения нужно ставить на входной и выходной трубе шаровые краны. Они имеют только два рабочих положения: открыто и закрыто, но отсекают теплоноситель надежно. При наличии байпаса вы отсекаете радиатор от сети, но теплоноситель не перекрывается, а идет по перемычке. Таким образом, получается, что снять радиатор можно в любое время.

Для регулировки температуры на входе после шарового крана ставят терморегуляторы. Они могут быть ручными и автоматическими. Их задача – поддерживать в помещении заданную температуру. Но их установка прилично снижает теплоотдачу радиатора, что при выборе мощности нужно учесть, и взять запас примерно в 15-20%.

Двухтрубные системы сложнее в монтаже, но их достоинство – подача теплоносителя одинаковой температуры на все отопительные приборы в контуре. Но с интенсивностью потока дело обстоит по-другому: по самому ближнему контуру идет самый интенсивный поток, а значит, и греет он намного сильнее. Чтобы этого избежать, на входе ставят регулировочные вентили (можно заменить термостатами).

В двухтрубных системах также можно подключить радиатор так, чтобы его можно было снять или отключить в любое время. И для этого тоже нужны два шаровых крана на подающем и отводящем трубопроводе. Если регулировочный вентиль может надежно перекрывать поток, можно на входе кран не ставить. Но специалисты советуют для отключения ставить запорную арматуру – шаровой кран.
