Радиаторы отопления чаще всего крепятся на стену с помощью специальных кронштейнов. Количество крепежей высчитывается в зависимости от массы батареи и числа ее секций.

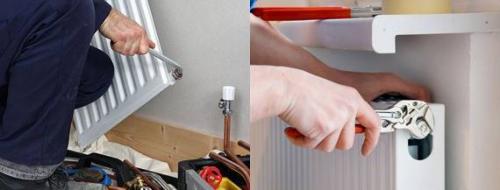

Как разметить и установить кронштейны

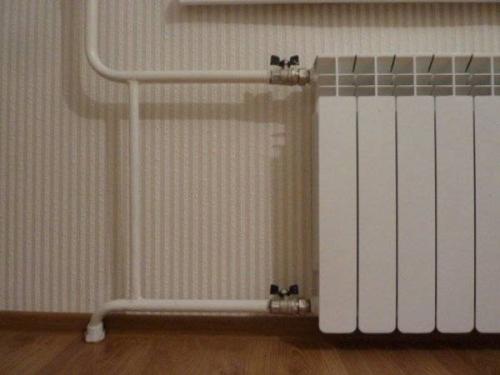

Самое практичное место размещения радиатора – середина стены под оконным проемом. Поэтому вначале нужно высчитать центр этого простенка, обозначив его вертикальной линией. Далее, если батарея коммутируется посредством нижней разводки, чертят линию в горизонтальном направлении для обозначения верхнего края радиатора. Если же речь идет о боковом подключении, тут важно обозначить положение подводящих труб: поэтому горизонтальная линия здесь проводится от верхней трубы подачи.

На радиаторе замеряют дистанцию между отдельными креплениями, перенося ее на настенный чертеж.

В некоторых случаях проще сделать разметку, приложив прибор к стене: на способ разметки во многом влияет то, какая модель монтируется, и какими именно она оснащается кронштейнами для радиатора.

Надежность установки обогревательного прибора во многом зависит от грамотно подобранного крепления. Для этих целей сантехнические магазины предлагают широкий выбор всевозможных кронштейнов для радиаторов отопления.

Для чугунных батарей

Вес этих обогревательных приборов довольно внушительный, поэтому для их крепления потребуются самые массивные держатели, способные без проблем справляться с большой нагрузкой продолжительное время. Они могут иметь вид отдельных или приваренных к планке металлических крюков.

Как правило, любое крепление для чугунных радиаторов отопления изготовляется из толстого металла, обозначаясь в прайсах термином «усиленное». Его могут окрашивать в какой-то цвет (обычно – белый). Отдельные фирмы подбирают цвет крепления для радиаторов в индивидуальном порядке.

Приобретая крепеж для чугунной батареи, важно заранее определиться с размерами — секции могут иметь разную глубину, а рекомендуемое расстояние от задней поверхности прибора до стены должно составлять 30-50 мм.

Наряду с кронштейнами, чугунные радиаторы могут крепиться на изогнутые штыри, которые комплектуются соответствующими дюбелями.

Монтаж здесь происходит очень просто: в проделанное отверстие подходящего диаметра погружается дюбель, а уже в него вкручивается штырь, оснащенный с одного края резьбой.

Наряду с настенным креплением, иногда практикуется напольная установка чугунных секций. Предлагаемый для этого напольные кронштейны для радиатора отопления предусматривают возможность регулировки по высоте.

Расположенные сверху фиксационные упорные дуги иногда отличаются по конструкции: для их изготовления может использоваться стальная проволока или подвижно соединенные звенья. Общим остается только принцип фиксации радиатора на опору: для этого используются эти дуги и болты.

Регулируемый кронштейн для радиатора применяется в домах со слабыми стенами.

Расстояние между креплениями радиатора. Крепление для стальных радиаторов

Что касается стальных батарей, то в продаже есть две их разновидности: панельные и трубчатые. Поскольку конструкция этих агрегатов существенно отличается, для их монтажа применяются совершенно разные крепежи.

Панельные радиаторы на задней стенке имеют специальные приваренные скобы. Благодаря им прибор навешивается на закрепленные на стене кронштейны. Причем эти крепежные приспособления отличаются от традиционных кронштейнов, использующихся для установки секционных батарей. Конфигурация крепежа такая, чтобы он мог легко соединяться со скобой.

Панельные батареи нужно навешивать на ровные и гладкие стены, потому что на неровной поверхности это выполнить намного сложнее. Поскольку вес стальной панели небольшой, радиатор можно подвесить только на верхних скобах, а снизу установить упоры, которые будут корректировать положение прибора в горизонтальной плоскости. Такие упоры не крепятся к стене, а крюками фиксируются за скобу, упираясь в стеновую поверхность. Для прочности такое крепление имеет расширение с той стороны, которая обращена к стене.

Для быстрого и простого монтажа панельных радиаторов используют монтажные планки. Это металлическая полоса с пластиковыми фиксаторами в нижней и верхней части. Если используется такая крепежная планка, то скобы на тыльной поверхности батареи не понадобятся. Сначала на стеновой поверхности закрепляются планки, после этого радиатор навешивается на пластиковые крюки.

Также для крепления трубчатых агрегатов можно использовать специальные приспособления с захватами типа SMB. Это стальная полоса с фиксаторами из пластика и полочкой в нижней части для упора прибора. Такие полосы можно применять только в том случае, если вес агрегата с теплоносителем не превышает 100 кг.

Монтаж выполняется в такой последовательности:

1. Сначала к стенам вертикально крепятся стальные полосы. Расстояние между полосами и их количество зависит от шага труб радиатора и его протяженности.
2. После этого батарея нижним краем устанавливается на полочку.
3. Затем верхний край приближают к стене так, чтобы трубы попали в пластиковые фиксаторы. При этом будет слышен характерный щелчок.
4. После этого к радиатору можно подключать трубы подачи и отведения.

Еще один вариант быстрого монтажа трубчатого радиатора – это использование крепежей типа SVD, состоящих из двух частей. Одна часть крепежного элемента закрепляется на стеновой поверхности, а втора – на отопительном приборе. После этого они стыкуются друг с другом и закрепляются посредством стальной петли.

Также существуют напольные стойки для радиаторов отопления из труб. Такие крепежи бывают двух видов – в форме стоек с крюками или в виде трубчатых упоров, приваривающихся к прибору в заводских условиях. Как правило, стойки с крюками крепятся к полу, а после этого на них навешиваются батареи.

Источник: https://alyuminievye-radiatory.aystroika.info/stati/osobennosti-krepleniya-k-stene-batarei-otopleniya-raznovidnosti-otopitelnyh-radiatorov-dlya

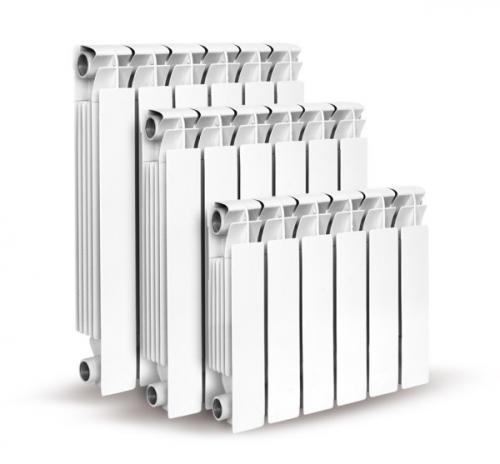

Крепление радиатора отопления к стене. Монтаж чугунных батарей

Прежде всего рассмотрим, как выполняется крепление чугунных радиаторов к стене, так как они и по сей день остаются одними из наиболее распространенных.

Итак, данный процесс выполняется в такой последовательности:

• Крепление чугунных радиаторов отопления к стене усложнено их большим весом. Поэтому для них необходимо использовать специальные усиленные крепежные элементы.

Монтажные работы начинаются с нанесения разметки под крепежи. При этом их положение необходимо проверить уровнем.

Затем нужно высверлить отверстий под крепежи, для этого можно воспользоваться перфоратором.

• Затем в отверстия следует забить дюбеля и вкрутить в них кронштейны, на которых подвешивается прибор.

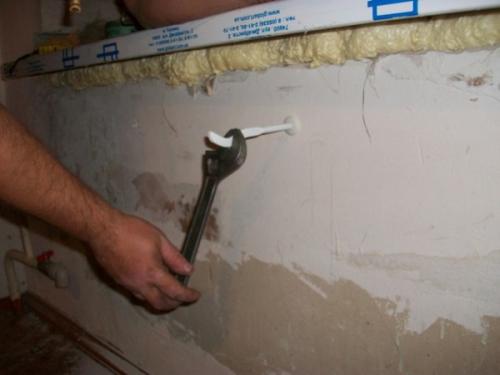

Монтаж кронштейна

• После монтажа батареи следует проверить ее положение строительным уровнем . Если имеется отклонение, положение следует подкорректировать. Для этого на кронштейн можно уложить резиновую прокладку.

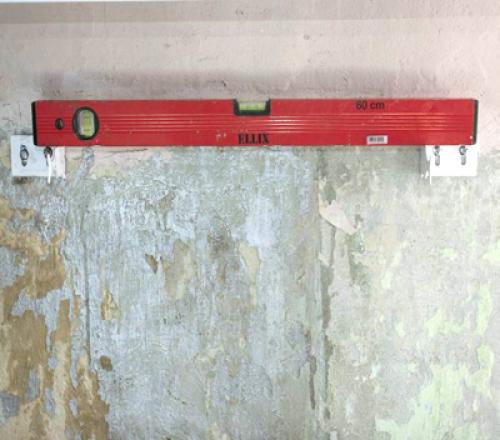

На фото – проверка положения кронштейнов

• После этого нужно лишь соединить прибор с теплопроводом. Ниже подробней рассмотрим как это делается.

Обратите внимание! Для приборов размером до одного квадратного метра достаточно одного кронштейна. Если размер больше, то к каждому квадратному метру добавляется один кронштейн.

На этом процесс монтажа завершен. Если необходимо выполнить крепление радиаторов отопления к стене из газобетона, следует воспользоваться не крюками, а специальными монтажными планками.

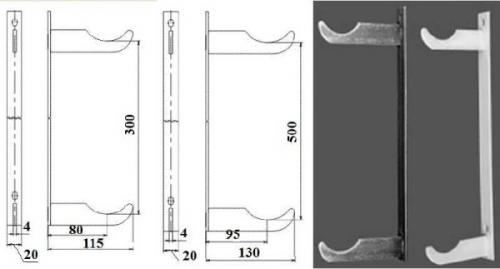

Крепежные планки

Причем для их крепления следует использовать специальные дюбеля для газобетона. На один квадратный метр следует установить не менее трех таких планок.

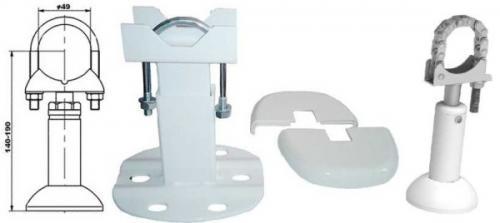

Стойки для напольного монтажа

Еще один вариант монтажа чугунных батарей– это их установка на пол при помощи специальных ножек. Как правило, ножки фиксируются саморезами или дюбелями к полу и при этом удерживают батарею при помощи специальных регулируемых скоб или цепей. Следует отметить, что такой способ установки смотрится оригинально и симпатично, особенно в классических интерьерах.

Обратите внимание! Зачастую монтажными работами занимаются компании, которые продают приборы отопления. Однако, в этом случае их цена последних значительно увеличивается. Поэтому целесообразней выполнить работу самостоятельно.

Расчёт кронштейнов для радиаторов. Крепления под чугунные батареи

Чугунные батареи в нашей стране по сей день пользуются большой популярностью, но чугун материал тяжелый, соответственно и крепления для чугунных радиаторов отопления должны иметь серьезный запас прочности. Самый простой и зачастую надежный вариант это изогнутые по форме секции, металлические штыри.

Автономные независимые стойки.

Монтаж здесь стандартный, перфоратором высверливается отверстие по диаметру штыря, в него загоняется дюбель и вкручивается крепление. Данный вариант хорошо работает на кирпичных стенах, железобетонный монолит просверлить на нужную глубину достаточно проблематично.

В этом случае используется аналогичный штырь, только закрепленный на небольшую металлическую пластину. Пластина уже фиксируется в четырех точках, но на меньшую глубину. По несущей способности оба варианта примерно аналогичны.

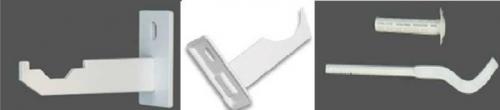

Усиленные кронштейны для чугунных батарей.

Кроме этого крепление для чугунных радиаторов может быть выполнено в виде монтажной планки с двумя опорными точками. Данное приспособление вертикально монтируется на стену, с таким расчетом, чтобы вес батареи равномерно распределялся на верхний и нижний кронштейн. Такие планки выпускаются как с фиксированным расстоянием между кронштейнами, так и с регулируемыми точками опоры.

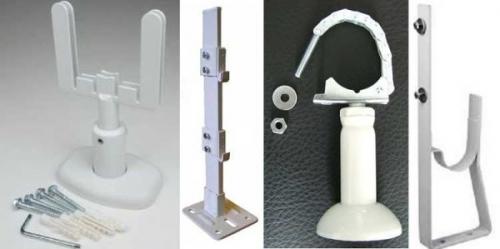

Еще одним распространенным способом является напольная стойка для крепления радиатора из чугуна. Как и в случае с вертикальными планками, стойки могут быть регулируемыми и монолитными.

Кроме того фиксация батареи на стойке также бывает 2 видов. Для нестандартных изделий используется гибкая цепь из нескольких звеньев. Обычные батареи отопления крепятся металлической скобой как на фото.

Вертикальные планки под чугунные батареи.

Совет: дабы быстро разобраться в том изобилии, которое предлагают современные строительные каталоги, следует сразу обращать внимание на кронштейны, в маркировке которых указано «усиленные», это и есть крепление для чугунных радиаторов.

Крепление для алюминиевых радиаторов. Кронштейны для радиаторов отопления размеры

Эффективность теплоснабжения напрямую зависит от исправной работы радиаторов отопления, установленных в отапливаемых помещениях и от их монтажа, включающего в себя не только подсоединение батарей к отопительному контуру, но и их правильный крепёж.

Для этого используются кронштейны различной конструкции, позволяющие надёжно зафиксировать их на полу или стене.

Характеристика

Кронштейны для батарей отопления представляют собой крепёжные элементы произвольной конструкции, формы, и размера , выполненные из стали, чугуна либо иных металлов или сплавов.

Изделия подразделяются на:

• навесные крепежи, предназначенные для закрепления радиатора на стене;
• напольные стойки.

Существуют как регулируемые, так и нерегулируемые держатели обеих разновидностей.

Важно! Залог правильного монтажа любой батареи отопления — подбор крепежей, подходящих под характеристики устанавливаемой модели. Оптимально использовать те, что идут в комплекте с радиатором.

Крепление на стену

Настенный способ крепления батарей наиболее распространен при монтаже отопительных систем. Подбор крепежей осуществляется с учётом массы батареи и материала из которого она изготовлена.

Крепежи для чугунных батарей

Эти фиксаторы отличаются массивностью и повышенной прочностью. Как правило, в прайс-листах они имеют пометку «усиленный».

Фото 1. Кронштейны для чугунных радиаторов отопления. Изделия отличаются высокой прочностью.

Для настенного крепления чугунных радиаторов используют следующие разновидности крепёжных элементов:

• Нерегулируемые литые чугунные крепления.
• Регулируемые, выполненные из стали. Они позволяют изменять расстояние между стеной и радиатором, что даёт возможность производить корректировку по высоте и горизонтали.
• Штыревые держатели, выполненные из стали.
• Держатели на планке. Это стальная полоса с двумя крюками для крепления верхнего и нижнего коллекторов батареи, которая к стене крепится вертикально.

Внимание! При установке чугунных радиаторов важен не только выбор подходящих крепежей, но и учёт материала стен. Для кирпичных и бетонных, как правило, достаточно стандартных навесных кронштейнов. Для гипсокартонных либо деревянных стен используют усиленные напольные крепежи, способные принять основную нагрузку.

Для алюминиевых и биметаллических радиаторов отопления

В отличие от чугунных аналогов, крепёжные элементы легче и менее массивны.

Для настенного крепления используются фиксаторы следующих разновидностей:

• Угловые крепления, выполненные из стали. В зависимости от массы радиатора, используются обычные либо усиленные модели. Имеют две выемки, позволяющие фиксировать его как за нижний, так и за верхний коллектор.
• Стальные штыревые держатели. Делятся на формованные и круглые модели.
• Универсальные настенные крепежи с полимерным покрытием. Сами кронштейны выполнены из стали, а полимерная накладка служит для предотвращения смещения батареи вследствие теплового расширения.

Напольный способ крепления

Используется значительно реже по сравнению с навесным.

Основные причины выбора напольной установки:

• Несоответствие материала стен требуемой нагрузке. Актуально для газобетонных и гипсокартонных стен.
• Необходимость усиления настенного крепежа. Используют для моделей повышенной массы, прежде всего — чугунных.
• Невозможность размещения на стене ввиду нехватки места.
• Отсутствие подходящей стены (в помещении установлено панорамное окно).
• Дизайнерское решение.

Среди основных видов напольных держателей выделяются:

• Регулируемые фиксаторы. Некоторые модели комплектуются пластиковыми накладками.
• Нерегулируемые держатели. Некоторые модели также комплектуются пластиковыми накладками.
• Комбинированные держатели.
• Специальные держатели шириной от 80 до 100 мм.

Фото 2. Кронштейны для напольной установки батарей отопления. Представляют из себя стойки, которые крепятся к полу.

Напольные типы изготавливаются из чугуна, стали или других сплавов , рассчитанных на вес определённых моделей батарей.

Расчёт необходимого количества кронштейнов

Как правило, самостоятельный расчёт не требуется, поскольку данная информация содержится в технической документации к радиатору . А также там приведены рекомендации в части использования кронштейнов тех или иных моделей.

Расчёт для крепления на стену:

• Для чугунных батарей, где количество секций от 2 до 9 требуется 3 штуки , два из которых держат батарею сверху, один — снизу . В случае если количество секций больше, кронштейны добавляются из среднего расчёта: 1 крепёж на 3 секции.
• Для алюминиевых батарей с количеством секций от 2 до 12 также требуется 3 кронштейна: сверху и снизу — 2 и 1 соответственно . Дополнительные держатели добавляются из среднего расчёта: 1 крепёж на 4—5 секций.

• Для биметаллических радиаторов количество крепежей аналогично алюминиевым если секций меньше десяти. Дополнительные держатели добавляются из расчёта: 1 крепёж на 4—5 секций.

Крепление для биметаллических радиаторов. Состав набора для подключения батареи

1. Переходники.

2. Кронштейны.

3. Воздуховыпускной клапан.

4. Прокладки.

5. Пробка.

Подготовьте тару для сбора воды. Перекройте водоснабжение и слейте жидкость из системы отопления. Раскрутите резьбовые соединения труб старой батареи и демонтируйте радиатор.

Подготовьте тару для сбора воды

Сделайте разметку с указанием точек установки креплений. Возьмите новую батарею, приложите ее к подводкам и нанесите места размещения кронштейнов. На этом этапе вам понадобится уровень, при помощи которого вы сможете убедиться в горизонтальности установки, а также маркер либо карандаш для нанесения меток.

Разметка на стена для установки радиатора отопления своими руками

Просверлите отверстия в отмеченных точках. Для фиксации кронштейнов используйте дюбеля. Если ваш радиатор имеет менее 7-8 секций, крепление может выполняться с использованием 3 кронштейнов, а если секций больше, крепежей должно быть 4.

Установка батарей отопления в квартире

Установите агрегат на кронштейны. Установка должна быть выполнена так, чтобы горизонтальный коллектор располагался на размещенных вами крюках. Дополнительно вам нужно знать, что главным нюансом установки биметаллических агрегатов является тот факт, что удалять защитный целлофан можно лишь после того, как устройство будет установлено и проверено.

Выполните монтаж клапана Маевского. Он идет в монтажном наборе.

Выполните монтаж клапана Маевского

В завершении останется лишь выполнить установку запорных и терморегулирующих изделий, после чего соединить батарею с отопительной системой.

Таким образом, установка биметаллических радиаторов хоть и является довольно сложным мероприятием, но и с ним можно справиться своими силами. Следуйте инструкции и помните о полученных рекомендациях на каждом этапе монтажа. Удачной работы!

Источник: https://alyuminievye-radiatory.aystroika.info/stati/kak-krepit-radiator-k-stene-tipy-radiatorov-i-montazh-elementov

Крепление радиаторов отопления к полу. Поэтапный монтаж водяных радиаторов в полу

Радиаторы отопления, предназначенные для установки в пол, это готовые отопительные приборы. Они включают медно-алюминиевый теплообменник (двух трубный или четырех трубный), элементы управления движением теплоносителя и устройства для подключения труб отопления. Весь радиатор помещен в короб, а сверху закрыт декоративной решеткой. Часто, собранный радиатор отопления в пол, называют отопительный канал. На фото вы видите элементы отопительного канала.

Монтаж отопительного канала естественной конвекции в полу при водяном отоплении

Сначала, рассмотрим монтаж отопительного канала естественной конвекции, то есть без вентиляторов усиливающих движение воздуха.

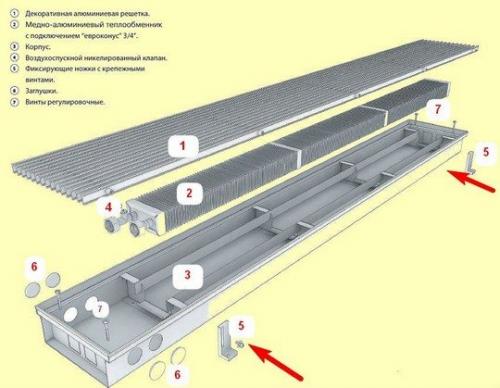

Распакуйте упаковку купленного отопительного канала. Осмотрите радиатор на внешние повреждения, вмятины и т.п. дефекты.

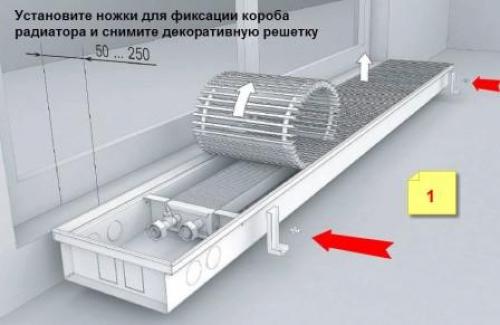

Установите ножки к коробу радиатора и разметите его согласно проекту. Рекомендуемое расстояние от окна 50-250 мм.

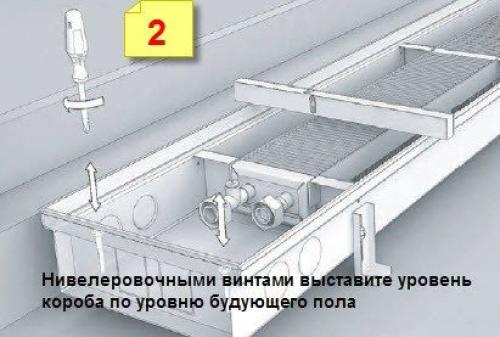

На коробе есть регулировочные винты, с их помощью выставите верхний уровень отопительного канала, чтобы он совпадал с уровнем будущего чистового пола.

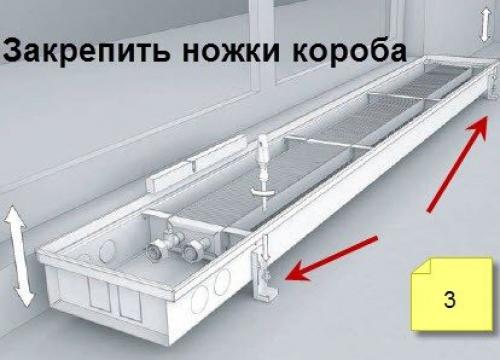

Прикрепите ножки короба радиатора к полу. Проверьте, крепление должно быть жестким, радиатор не должно шататься.

Подвод труб и вентилей

Со стороны подвода труб уберите из короба заглушки.

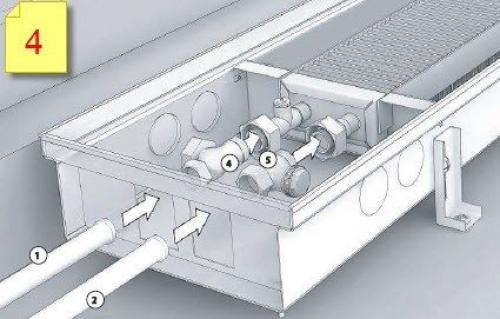

На подающую трубу установите термостатический клапан (4), на обратную трубу отопления установите запирающий вентиль (5).

Подключите трубы отопления к радиатору. Предварительно на трубы можно надеть специальную теплоизоляцию для труб (12). Используются бесшовные, полиэтиленовые или полипропиленовые трубы, рассчитанные на рабочее давление до 15бар. Испытание системы проводится при 25 бар давления.

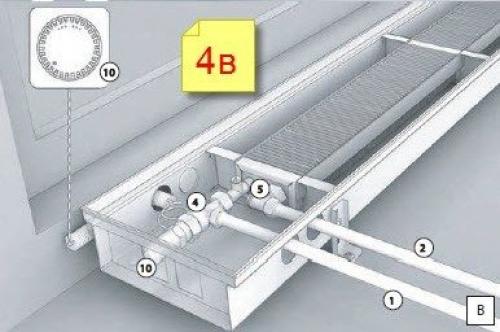

На фото 4a, 4b, 4c вы видите схемы подключения регуляторов тепловой мощности (6) к термостатическому вентилю (4).

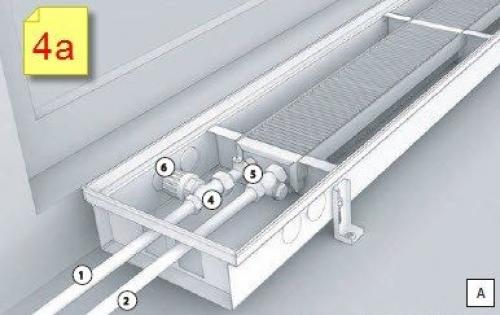

Рис 4a: Ручное регулирование теплоотдачи. Ставим головку (6) на термостатический вентиль.

Рис. 4b: Дистанционное регулирование. Ставим термостат дистанционной настройкой (10).

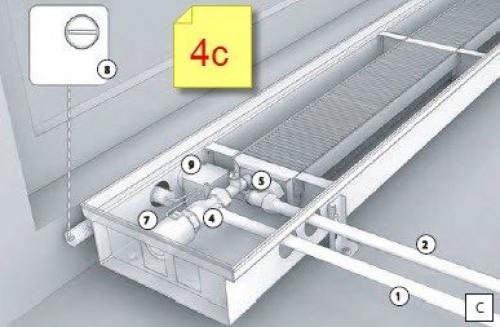

Рис. 4c: Ставим термоэлектрический сервопривод (7) и подключаем его к комнатному термостату. Термоэлектрический сервопривод, получая сигнал от термостатического вентиля, уменьшает или увеличивает поток теплоносителя.

Кстати, отопительные каналы могут работать нетолько в водяных отопительных системах, но и в системах, где теплоносителем является специальный антифриз для отопления и другие незамерзающие жидкости.

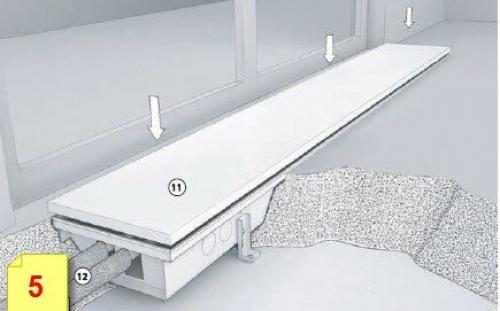

После подключения труб отопления к отопительному каналу закрываем короб крышкой (11), которая не входит в комплект или сами мастерим, чем закрыть короб радиатора.
