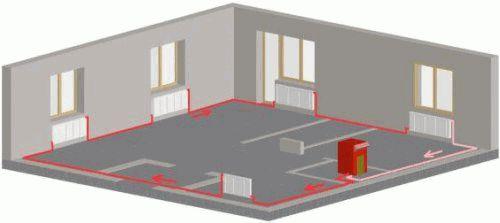

Что такое «однотрубное отопление»?

В однотрубной системе отопления нет разделения на подающий и обратный трубопровод: теплоноситель выходит из котла и движется по одному кольцу, а затем вновь возвращается в котел. Радиаторы при этом расположены последовательно. В каждый из них теплоноситель поступает поочередно: вначале в первый, затем во второй и т.д. При этом температура теплоносителя снижается и последний в системе отопительный прибор всегда холоднее первого.

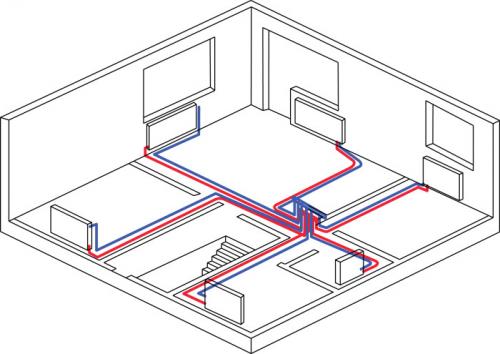

В отличие от однотрубной системы отопления в двухтрубной системе есть подающий трубопровод и обратный трубопровод, соединенные между собой отопительными приборами, как перемычками. При этом в каждый радиатор теплоноситель поступает одной и той же температуры.

Однотрубные системы отопления могут быть следующих видов:

• Закрытыми , не сообщающимися с атмосферой. В них избыточное давление, а сбросить воздух можно только вручную, через специально предназначенные для этого вентили или автоматические воздушные клапаны, действующие без участия человека. Закрытые системы работают с циркуляционными насосами. Такое однотрубное отопление может быть с нижней разводкой.
• Открытыми , сообщающимися с атмосферой через расширительный бак, через который сбрасывается лишний воздух. В этом случае кольцо с теплоносителем должно быть расположено выше отопительных приборов, иначе воздух будет собираться в них, и препятствовать циркуляции воды.
• Горизонтальными , с расположением трубы теплоносителя в горизонтальной плоскости, что в большей степени подходит для одноэтажных частных домов или квартир с автономной системой отопления. В этом случае удобнее всего однотрубное отопление с нижней разводкой.
• Вертикальными , с расположением трубы теплоносителя в вертикальной плоскости. Такая отопительная система более характерна для жилых домов с небольшим количеством этажей:2-4эт.

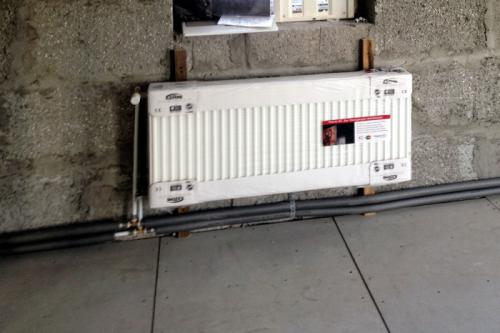

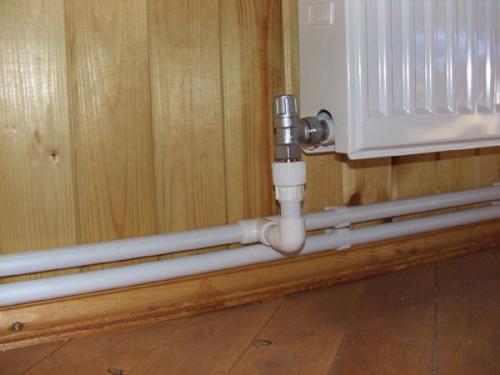

Система отопления многоквартирного дома с нижней разводкой. Характеристика

Наиболее распространенной является именно двухтрубная организация отопления, несмотря на некоторые достоинства однотрубных конструкций. Какой бы сложной ни была такая магистраль с двумя трубами (отдельно для подачи воды и ее возврата) большинство предпочитает именно ее.

Такие системы стоят в многоэтажных и многоквартирных домах.

Устройство

Элементы двухмагистрального отопления с нижней врезкой труб следующие:

• котел и насос;
• автовоздушник, термостатические и предохранительные клапаны, вентили;
• батареи и расширительный бак;
• фильтры, регулирующие устройства, датчики температуры и давления;
• можно применять байпасы, но необязательно.

Преимущества и недостатки

Рассматриваемая двухтрубная схема соединения при использовании обнаруживает много плюсов. Во-первых, равномерность распространения тепла по всей магистрали и индивидуальная подача теплоносителя в радиаторы.

Поэтому есть возможность регулировать отопительные приборы по отдельности: включать/выключать (нужно только перекрыть стояк), изменять напор.

В разных комнатах можно устанавливать разную температуру.

Во-вторых, такие системы не требуют отключения или слива всего теплоносителя при поломке одного отопительного прибора. В-третьих, систему можно устанавливать после возведения нижнего этажа и не ждать, пока будет готов весь дом. Кроме того, трубопровод имеет меньший диаметр, чем в системе с одной трубой.

Есть и некоторые недостатки:

• требуется больше материалов, чем для однотрубной магистрали;
• небольшое давление в подающем стояке создает необходимость часто спускать воздух, подключив дополнительные клапаны.

Источник: https://360doma.ru/novosti/otoplenie-v-panelnom-dome-shema-osobennosti-otopleniya-kvartiry-v-mnogoetazhnom-dome

Схема центрального отопления. О централизованной системе отопления и схемах его реализации

ЦСО (центральная система отопления многоэтажного дома) никогда не отличалась особой эффективностью – по пути к потребителю и сейчас теряется до 30% тепла, которое потребителем же и оплачивается. Поэтому многие владельца квартир отказываются от ЦСО в пользу автономной системы ввиду ее бо́льшей эффективности и экономичности. Но как работает централизованный обогрев квартир, и можно ли его улучшить?

Система разводки труб по дому схематично очень сложная, плюс подвод труб в жилой дом, и распределение тепла по районам. Только в одном отдельно взятом доме в схему включаются сотни вентилей, кранов, сливов, фитингов, распределителей и фланцев, которые работают на центральное оборудование — элеваторный узел, регулирующий раздачу тепла по дому.

Схемы подачи теплоносителя в отдельную квартиру с элеваторного узла бывают разными. Так, схема с нижним разливом использует принцип подачи теплоносителя по направлению снизу вверх. Те, кто живет в «брежневках», «хрущевках» и «сталинках», знают, как это работает.

В многоэтажном доме с такой схемой подачи теплоносителя подающая и обратная трубы монтируются по периметру дома, начиная с подвала, и выполняют роль перемычек между тепловыми магистралями. Такая схема представляет собой замкнутый цикл с началом и окончанием в подвале дома. Верхняя точка этой трубной разводки – самая высокая квартиры (квартиры) в доме.

1. Главный недостаток, от которого эта система отопления в многоквартирном доме так и не избавилась – обязательный спуск воздуха в самой верхней точке разводки при запуске системы. Для этого используют краны Маевского или обычные вентили. Если воздух не спустить, то воздушная пробка обязательно перекроет систему в какой-то произвольной точке, закрыв обогрев всему дому.
2. Еще один минус схемы с нижним разливом – половина дома обогревается более горячими батареями (от трубы подачи теплоносителя), а вторая половина жильцов получает несколько охлажденный теплоноситель (бо́льшей частью – уже от обратки), и с этим ничего не поделаешь. Температурная разница особо заметна на нижних этажах дома.

Важно: Для тех, кто еще подключен к центральной системе отопления и живет на последнем этаже – не переносите кран Маевского на чердак, чтобы не возникло вопросов, в том числе и финансового порядка, к вам от вашего ЖКХ. Тем более, что чердак не отапливается, и трубы могут просто размерзнуться и порваться.

Верхний розлив используется для более высоких домов, начиная с девятиэтажных зданий. Труба подачи теплоносителя не заходит в квартиры, а проводится на технический этаж – самый верхний, сразу после последнего жилого. На этом этаже размещается расширительная емкость, воздушный клапан и задвижки, при помощи которых отключаются нужные стояки в случае необходимости – ремонта или аварии. При организации схемы с верхним розливом тепло распределяется по квартирам равномернее, и раздача не зависит от того, на каком этаже и в каком подъезда находится квартира. Такая система отопления в многоквартирном доме схема которой представлена на рисунке ниже, является оптимальной для высотных домов.

Недостаток схемы один: после транспортировки по всем этажам многоквартирного многоэтажного дома теплоноситель до последней ветки раздачи тепла доходит остывшим, и увеличить теплоотдачу в квартире можно только увеличением количества секций в радиаторах по всей квартире.

Регламент предоставления услуг центрального отопления многоквартирного дома оговаривает предельные значения температуры в квартире: во время отопительного сезона температура в жилых помещениях не должна быть меньше +200С, а в ванной или в совмещенном санузле +250С. Для кухни температурные порог меньше – до +180С, так как она практически всегда отапливается дополнительно – печью (газовой или электрической) для приготовления пищи.

Важно: все температурные требования применимы для квартир в центре дома. Для угловых и боковых квартир температура должна быть больше на 3 -50С.

Специалисты, работающие в этой сфере, утверждают, что центральное отопление в многоквартирном доме изживает себя, и наступает эра мини-котельных и автономных систем отопления. Но, пока это произойдет, приходится выбирать.

Разводка системы отопления в многоквартирном доме. Как работает система центрального отопления

В большинстве домов нашей необъятной Родины, которая к слову на 2/3 состоит из вечной мерзлоты, тепло в квартиры поступает от ТЭЦ, и называется это гордым словом «центральное отопление». Об этом мы сегодня и поговорим. ТЭЦ нагревает теплоноситель и по трубам, как по кровеносным сосудам, через весь город тепло поступает к вам в дом: сначала в тепловой узел, который как правило расположен в подвале, а затем и в батареи Вашей квартиры. Отдавая тепло, теплоноситель остывает и через так называемую обратку, уходит назад на ТЭЦ. Кстати, как правило теплоноситель — это обычная вода с добавлением присадок, которые предотвращают отложения в батареях отопления и трубах.Тут кстати, есть очень важный нюанс, о котором как показала моя практика даже многие сантехники не подозревают. В тепловом узле есть элеваторный узел, изобретение 19 века, но увы до сих пор повсеместно применяемое.

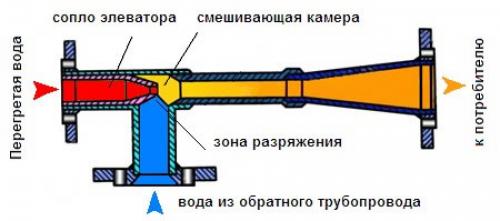

В элеваторном узле, есть так называемое сопло, он же конус. Многие сантехники считают, что его задача просто заузить сечение, чтобы поменьше тепла поступало в дом. На самом деле нет. Его задача, создать разрежение, при котором горячая вода с подающего трубопровода на высокой скорости, но с меньшим давлением, начинает смешиваться с остывшей обраткой (с той водой, которая уже прошла через батареи отопления Вашего дома) и за счет этого происходит регулирование температуры отопления на вводе в дом. К сожалению, сопло — устройство примитивное, изобретенное в 19 веке, и поэтому смешивание происходит всегда одинаковое, независимо от того, какая температура сейчас на улице +5 или -40.Многие сантехники, когда получают жалобы от жильцов, которым стало холодно растачивают сопло элеватора выше нормативного сечения или даже полностью его убирают. Делать это категорически не рекомендуется, так как согласно графику, ТЭЦ в сильные морозы подает теплоноситель под крайне высоким давлением температурой до 130 градусов! Если запустить такое тепло в квартиру, и не дай Бог прорвет батарею отопления — жертвы гарантированы. Кстати, ровно по этой причине производители полипропиленовых труб, так широко полюбившихся российским сантехникам, запрещают или не рекомендуют использовать их на центральном отоплении . Большинство полипропиленновых труб держат максимум 90 градусов и то, относительно не долгий срок. Посмотрите теперь на трубы в вашей квартире и задумайтесь.

Система отопления ленинградка в многоэтажном доме. Характеристики Ленинградки

При выборе установки следует обращать внимание, что она отличается по способу циркуляции теплоносителя:

• Вода передвигается принудительно. Ленинградка с насосом увеличивает циркуляцию, но при этом расходует электроэнергию.
• Вода движется самотеком. Осуществляется процесс благодаря физическим законам. Цикличность обеспечивается разностью температур и под действием силы тяжести.

Технические характеристики Ленинградки без насоса уступают принудительной по скорости передвижения теплоносителя и быстроте нагрева.

Для улучшения свойств оборудования его комплектуют различными приспособлениями:

• Шаровые краны – благодаря ним можно регулировать уровень температуры для обогрева помещения.
• Термостаты направляют теплоноситель в нужные зоны.
• Вентили используют для регулировки циркуляции воды.

Перечисленные дополнения позволяют модернизировать даже установленную ранее систему.

Достоинства и недостатки

К плюсам использования относят:

• Экономичность – стоимость элементов невысокая, монтаж можно провести самостоятельно. При эксплуатации экономится электроэнергия.
• Доступность – детали для сборки есть в любом строительном магазине.
• Система отопления частного дома Ленинградка при поломках легко ремонтируется.

Среди недостатков отмечают:

• Особенности монтажа. Для выравнивания теплоотдачи необходимо к каждому радиатору, расположенному далеко от котла, добавлять по несколько секций.
• Невозможность подключения к горизонтальной установке теплых полов или полотенцесушителей.
• Поскольку при формировании наружной сети используют трубы с большим сечением, то оборудование выглядит неэстетичным.

Как правильно монтировать?

Установка Ленинградки вполне осуществима своими руками, для этого выбирается 1 из способов:

1. Горизонтальный. Обязательное условие – закладывание в конструкцию напольного покрытия либо поверх него, выбрать необходимо на стадии проектирования.

Подающая сеть устанавливается под уклоном для обеспечения свободного передвижения воды. Все радиаторы должны быть расположены на одном уровне.

2. Вертикальный применяется в случае использования оборудования принудительного типа. Преимущество данного способа заключается в быстром нагреве теплоносителя даже при установке труб с маленьким сечением. Функционирование происходит благодаря монтажу циркуляционного насоса. Если хочется обойтись без него, тогда следует закупить трубы с большим диаметром и расположить их под уклоном. Вертикальная система водяного отопления Ленинградка монтируется байпасами, позволяющими выполнять ремонт отдельных элементов оборудования без его отключения. Длина не должна превышать 30 м.

Особенности монтажа системы отопления Ленинградка сводятся к соблюдению последовательности работ:

• Устанавливают котел и соединяют его с общей магистралью. Трубопровод должен проходить по всему периметру строения.
• Расширительный бак является обязательным элементом. Для его подключения врезают вертикальную трубу. Она должна быть расположена недалеко от нагревательного котла. Устанавливается бак выше всех остальных элементов.
• В подводящую сеть врезают радиаторы. Их снабжают байпасами и шаровыми кранами.
• Замыкают оборудование на нагревательном котле.

«Несколько лет назад переехали жить за город. У нас установлена однотрубная система отопления в двухэтажном доме по типу Ленинградки. Для нормальной циркуляции подключил оборудование к насосу. Давления для обогрева 2 этажа хватает, не холодно. Все комнаты отапливаются хорошо. Устанавливается просто, дорогих материалов не требуется».

Григорий Астапов, Москва.

«При выборе отопления изучил много информации. По отзывам Ленинградка нам подошла за счет экономии материалов. Радиаторы выбрали биметаллические. Работает бесперебойно, полностью справляется с обогревом двухэтажного дома, но периодически следует прочищать оборудование. У нас спустя 3 года перестали на полную мощность работать радиаторы. Оказывается, на подступах к ним забился мусор. После прочистки функционирование возобновилось».

Олег Егоров, Санкт-Петербург.

«Система разводки отопления Ленинградка работает у нас уже не первый год. В целом довольны, легкий монтаж и простой уход. Трубы брал полипропиленовые, диаметром 32 мм, котел работает на твердом топливе. В качестве теплоносителя применяем антифриз, разбавленный водой. Оборудование полностью справляется с обогревом дома в 120 м2».

Алексей Чижов, Екатеринбург.

Система отопления панельного дома. Водяное отопление

Эти типы системы отопления имеют общую черту: для транспортировки тепловой энергии от источника тепла к отопительным приборам используется жидкий теплоноситель.

Заметьте: вопреки названию, в этой роли не всегда выступает вода. Применяются также растворы солей, этилен- и пропиленгликоль, отработанное моторное масло. Они выгодно отличаются от воды куда более низкой температурой замерзания, что позволяет не бояться разморозки труб и батарей.

Водяной тип отопления, в свою очередь, можно классифицировать по длинному ряду признаков.

Источник тепла

В этой роли могут выступать:

• Котельная или ТЭЦ. Теплоноситель транспортируется к дому по двум ниткам теплоизолированной трассы (подающей и обратной); на вводе в дом монтируется элеваторный узел, стабилизирующий температурные параметры отопления за счет вовлечения части теплоносителя в повторную циркуляцию. Главный недостаток схемы — большие потери тепла при транспортировке.

Обратите внимание! Эти потери оплачиваются конечным потребителем. Отсюда — множество желающих перейти с ЦО на автономные типы отопления .

• Магистральный газ. Газовый котел обеспечивает минимальные затраты на обогрев (около 70 копеек за киловатт-час тепла). В настоящее время и в ближайшем будущем это самое выгодное решение. Газ в баллонах и газгольдерах обходится заметно дороже — от 1,8 до 2,8 руб/КВт*ч.

Настенный газовый котел.

• Дрова, уголь. Затраты несколько выше (1,1 — 1,4 руб/КВт*Ч). Главный недостаток — низкая автономность котлов: им требуется периодическая загрузка топлива и удаление золы.
• Котел на дизтопливе, напротив, не требует внимания владельца неделями. В недостатки можно записать необходимость хранения большого количества топлива, запах, высокий уровень шума при работе соляровой горелки и дороговизну тепла (3,2 руб/КВт*ч).
• Наконец, электрокотлы всех видов (ТЭНовые, индукционные и электродные) наиболее удобны в эксплуатации и безопасны. Они не требуют ни частого обслуживания, ни отвода продуктов сгорания. За все хорошее приходится платить; в данном случае — вполне конкретными деньгами из расчета примерно 3,6 — 3,8 рубля за киловатт-час.

Циркуляция теплоносителя

Она может быть естественной и принудительной.

Виды систем отопления дома..

Все виды систем отопления дома можно разделить на три категории по главному веществу, с помощью которого обогревается дом – это воздух, вода и электрика. В каждой из этих категорий выделяются подкатегории по виду обогревателя, способу подачи тепла и источнику энергии. Рассмотрим основные особенности каждой из категорий отопительных систем для дома.
