Подключение радиатора отопления к однотрубной системе. Варианты подключения радиаторов

Производя монтаж однотрубной системы отопления, используют следующие варианты подсоединения радиаторных теплообменников:

Нижнее.Нижнее подключение наиболее часто используют в ленинградках. Хотя по эффективности теплообмена батареями его принято считать не самым удачным, благодаря наименьшему расходу трубных материалов, эстетичному внешнему виду открытой магистрали, данный метод получил довольно широкое распространение.

Также при нижнем подсоединении лучше вымываются все загрязнения внизу батарей, что увеличивает срок их службы и снижает вероятность заужения проходного канала из-за отложений.

Диагональное.Подключение батарей по диагонали считается одним из самых лучших вариантов по эффективности теплоотдачи. При его организации подающий трубопровод подсоединяют к верхнему патрубку, а линию обратки к нижнему выводу с противоположной стороны.

Помимо высокой тепловой эффективности, диагональ обеспечивает и более равномерный нагрев всей площади радиаторных теплообменников.

Диагональная схема подсоединения используется в однотрубных ленинградках и при подключении многосекционных батарей к вертикально расположенному стояку.

Рис. 3 Примеры бокового подключения стальных радиаторов

. Подробнее про нижнее подключение радиаторов, специальную арматуру, используемую для этого, можно в отдельной статье на нашем сайте.

Боковое.Подключение радиаторных теплообменников с одной стороны в основном используют в случаях, если центральный трубопровод проложен по вертикали. Данный вариант можно наблюдать в самотечных индивидуальных системах и квартирах многоэтажных коммунальных домов. В последнем случае теплоноситель может поступать в радиатор сверху или снизу.

Чтобы избежать возникновения аварийных ситуаций с нарушением циркуляции отопительной жидкости по контуру при боковом подключении вертикально расположенных батарей, между трубопроводами подачи иобязательно ставят байпасную перемычку.

К главным недостаткам бокового подключения относят часто недостаточный нагрев наиболее удаленных от стояка секций в длинных радиаторах.

Однотрубная система отопления с нижним подключением. Второй вид — с байпасами

Сравнение однотрубной системы отопления с замыкающим контуром и проточной однотрубной системы. Нажмите для увеличения.

Однотрубная система отопления помещений имеет замыкающий контур и использует специальную арматуру с байпасом внутри корпуса этой арматуры.

Из отопительного радиатора поток теплоносителя с понизившейся температурой последовательно возвращается в стояк.

После этого — смесь теплоносителя подается в следующий радиатор. Кольцевой водный поток разделяется в вентиле на потоки в радиаторе и поток в байпасе.

Из стояков вода поступает в верхние батареи, остальной горячий поток направляется по стоякам вниз — к низлежащим радиаторам.

Вода в этой семе подключения остывает несколько меньше, что позволяет уменьшить разницу температур на нижних и верхних этажах.

Такой способ подключения является, по своей сути, модернизированной «проточной» системой, в которой между труб подключения радиатора создана перемычка — байпас.

Диаметр трубы такого замыкающего участка делается на один размер меньшим, чем у труб стояка общего подключения. Вследствие этого, подающийся с верхних этажей теплоноситель разделяется на два потока: первый — поступает в батарею, а второй, через байпас, перетекает к нижним рядам радиаторов.

Если диаметр байпаса смонтировать таким же, как и у труб подключения, то теплоноситель в радиаторе перестанет циркулировать, поскольку гидравлическое сопротивление в батарее будет большим, чем в байпасе.

Вода всегда протекает там, где существует меньшее гидравлическое сопротивление, при одинаковом диаметре ей не нужно протекать через радиатор, она будет спокойно течь через замыкающий участок, имеющий такой же размер трубы, из которого она вытекла.

При установке байпасов с диаметрами, равными диаметру стояковых труб подключения радиаторов, поступающее количество воды может регулироваться предварительно установленными вентилями (для балансировки системы). Такие краны монтируются на трубу подключения и на байпас.

К примеру, можно полностью перекрыть сам радиатор и перенаправить всю воду в байпас, а далее к нижним по стояку отопительным батареям. Или же наоборот — перекрыть байпас и направить весь поток теплоносителя в саму батарею.

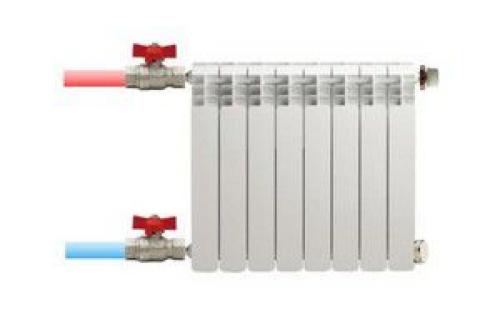

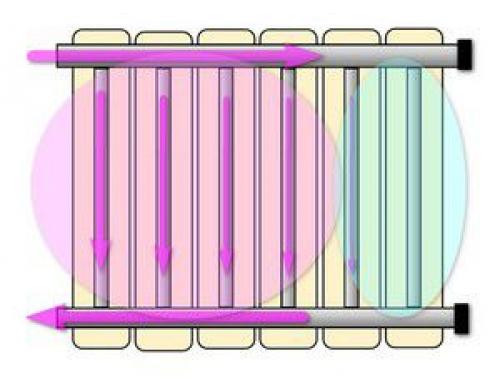

Одностороннее подключение радиатора отопления. Зависимость эффективность радиатора от схемы его врезки в систему

Для чего говорилось все то. что размещено в предыдущих разделах статьи? А дело в том, что от взаимного расположения подающей и обратной трубы очень серьезно зависит теплоотдача радиатора отопления.

Схема врезки радиатора в контурНаправление потоков теплоносителя

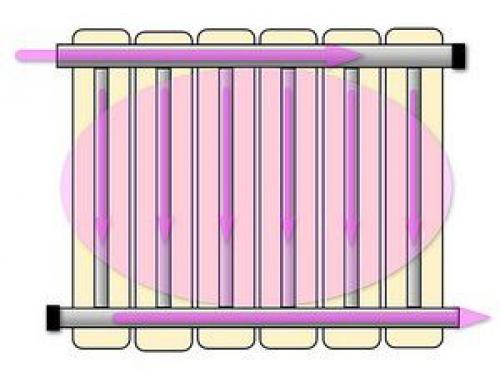

Диагональное двухстороннее подключение радиатора, с подачей сверху
Одностороннее подключение радиатора отопления. Зависимость эффективность радиатора от схемы его врезки в систему Одностороннее подключение радиатора отопления. Зависимость эффективность радиатора от схемы его врезки в систему
Такая схема считается наиболее эффективной. В принципе, именно она берется за основу при расчете теплоотдачи конкретной модели радиатора, то есть мощность батареи пори таком подключении принимается за единицу. Теплоноситель, не встречая никакого сопротивления, полностью проходит через верхний коллектор, через все вертикальные каналы, обеспечивая максимальную теплоотдачу. Весь радиатор прогревается равномерно по всей своей площади.
Одностороннее подключение радиатора отопления. Зависимость эффективность радиатора от схемы его врезки в систему Одностороннее подключение радиатора отопления. Зависимость эффективность радиатора от схемы его врезки в систему
