Озаботившись выбором труб для системы отопления в частном доме, подавляющее большинство владельцев останавливают свой выбор на полипропиленовых изделиях. Объяснить это можно солидным перечнем их неоспоримых преимуществ перед трубопроводами из других материалов:

• полипропилен не подвержен коррозии, что в разы повышает срок эксплуатации отопительной сети;
• монтаж производится легко и просто. Достаточно лишь овладеть весьма нехитрыми навыками владения специальным сварочным аппаратом;
• на внутренней поверхности трубопровода не скапливаются отложения;
• трубы из пропилена прочны и в то же время имеют достаточный запас гибкости;
• даже при промерзании системы отопления, трубы из полипропилена не пострадают;
• строительство отопительной системы на базе труб из полипропилена обходится гораздо дешевле, чем с применением иных материалов.

Для систем горячего водоснабжения и отопления наилучшим образом подойдут трубы с маркировкой PN 20 и PN 25 . Такие трубопроводы предназначены для работы с теплоносителем, имеющим температуру до 100 градусов Цельсия и рабочее давление 20 и 25 атмосфер соответственно.

Некоторые ошибочно полагают, что использование труб и вентилей большего диаметра позволят повысить эффективность работы системы отопления. Это отнюдь не так, а такой подход лишь сделает конструкцию теплосистемы более громоздкой и дорогостоящей.

Это важно! Расстояние между котлом и последним в системе радиатором не должно превышать 25 метров.

Из каких труб сделать отопление в частном доме. Что влияет на выбор?

Часто при сравнении труб выделяют характеристики, которые имеют только технологическое значение, но при этом не облегчают выбор для конечного потребителя. Есть свойства, которые никак не отражаются в характеристиках, но на них при этом следует обращать внимание.

• Рабочее давление – характеристика отражает предельное воздействие, при котором разорвется труба. В системах водоснабжения и отопления частного дома этот показатель обычно небольшой (1,5 – 4 бар). Выбранная труба должна отвечать требованиям по рабочему давлению системы. Если один материал выдерживает 20 бар, а другой 60, то для конечного потребителя это уже не имеет значения.

Давление в системах отопления и водоснабжения зависит от размера и этажности здания. Например, в многоквартирных домах оно может составлять 7 – 12 бар, так как для подъема жидкости на большую высоту требуется большее усилие.

• Гидравлическое сопротивление – это характеристика отражает свойство магистрали замедлять движение теплоносителя. Например, гофрированные трубы отличаются высоким сопротивлением, поэтому напор в них будет ослабевать быстрее, чем в гладких.
• Термоустойчивость – способность сохранять стабильность характеристик и геометрии (линейное расширение) при движении нагретого теплоносителя. На этот параметр следует обращать внимание при подборе магистралей для систем отопления. Системы с холодной водой менее требовательны к термоустойчивости магистрали, соответственно трубы в них прослужат дольше.

Выделение вредных примесей в воду важно учитывать при проектировании систем водоснабжения питьевой водой.

• Устойчивость к гидравлическим ударам – значение этого параметра часто преувеличивают для систем частного дома. Скорость движение теплоносителя или воды не такая большая, чтобы мог быть нанесен урон стенкам трубы или запорной арматуре.

Характеристики соединений

На надежность трубы влияет способ их соединения. У разных изделий установки фитингов может выполнять различными способами.

• Скрытая укладка – это означает, что трубы прячут под отделку или замуровывают в стяжку. Недостаток этого способа заключается в сложности визуального осмотра. Также для ремонта потребуется снимать отделку или разбирать стяжку. Такой способ монтажа предъявляет высокие требования к надежности соединений.
• Открытый способ монтажа упрощает доступ для ремонта, при этом он предъявляет повышенные требования к аккуратности монтажа. Некоторые виды трубы можно укладывать только открыто.

Разводка в котельной выполняется только открытым способом.

• Неразборные соединения осуществляются методом сварки, пайки или прессованием, этот вид соединения не предполагает ремонта. В случае протечки часть трубы срезают и делают новый стык. Часто неразборные соединения используют при скрытой укладке.
• Разборное – обычно осуществляется с помощью фитинга и гайки, оно допускает возможность ремонта и замены отдельных элементов. Разборные соединения редко выполняют скрытым способом, так как они считаются менее надежными. Если соединение прячут за отделкой, то обычно для обслуживания оставляют доступ через ревизионный люк. Разборные соединения используют при подключении труб к различным приборам.

Какой диаметр трубы лучше для отопления частного дома. Теплопровод в многоквартирном доме: как выбрать трубы по наружному и внутреннему диаметру гильзы для радиатора

В системе обогрева дома не последнее значение имеет правильный выбор трубы, по которым течет теплоноситель. От диаметра зависит

• Пропускная способность трубопровода,
• количество воды, находящееся в отопительном контуре в единицу времени, и соответственно, теплоотдача;
• давление воды в контуре.

Рассмотрим, как рассчитать правильныйсистемы обогрева с принудительной циркулированием, наиболее приемлемым для для отопления в частном доме. Выбирая трубы для отопительного контура, следует учитывать один фактор: медные и пластиковые трубы маркируются по внешнему диаметру, а в технических характеристиках стальных и металлопластиковых изделий — прописывается внутреннее сечение. Этот фактор имеет значение при расчетах диаметров и монтаже трубопроводов. Диаметр трубы для отопления загородного дома выбрать не сложно, если есть под рукой хороший теплотехник.

Если подбираются трубы для подключения собственного дома к централизованной тепломагистрали, то диаметр труб для отопления берется такой, же, как в квартирах многоэтажных домов.

Но совсем иначе рассчитывается диаметр трубы для отопления частного дома. Важно помнить, что н е на всем протяжении теплопровода следует выбирать для отопления трубы одного размера. На определенных участках, пор мере из разветвления, их сечение изменяется.

Формула расчета диаметра труб для отопления частного дома

Расчет выполняется по формуле

D —диаметр трубы, в миллиметрах∆t° — разница температур (между подаваемой водой и возвращаемой обратно в котел), указано в градусах Цельсия(С^о);Q —количество тепловой энергии, нужной для обогрева помещения в киловаттах, и рассчитанное нами ранее;V — скорость теплоносителя в м/с — выбирается из определенного диапазона.

Опираясь на эту формулу, для простоты вычислений созданы данные, позволяющие рассчитать диаметр трубы.

На списке данных, (внизу) указаны величины для труб из полипропилена, потому что именно эти изделия все чаще используются для устройства отопительного контура. По ней вы определите диаметр, необходимый для заданной системы обогрева. Розовым цветом выделена оптимальная скорость перемещения воды — носителя тепла. Но если вы планируете устанавливать стальные, или металлопластиковые трубы, то работать будут другие расчеты.

Рассмотрим, как перемещается теплоноситель в контуре с принудительной циркуляцией. Она совершается посредством насоса, коллектора и носителя тепловой энергии. Если установить трубы с меньшим диаметром, то интенсивность движения горячей воды будет выше, она быстрее будет совершать оборот по трубопроводу и возвращаться в котлоагрегат. Соответственно, более широкий трубопровод замедлит движение теплоносителя.

Как правильно развести отопление в частном доме. Однотрубный способ разводки

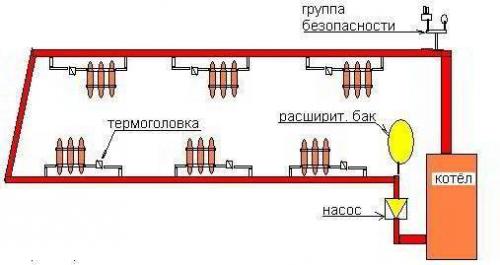

Однотрубная разводка водяного отопления представляет собой следующую систему разводки магистрали: приборы водяного отопления устанавливаются последовательно друг за другом и образуют, таким образом, длинную трубу – как это выглядит, вам поможет понять схема.

Теплоносителем в такой системе является антифриз или вода – жидкость поочередно попадает в радиаторы, которые являются замыкающим звеном цепочки, и отдает свое тепло, которое затем используется для водяного отопления дома.

Таким образом, схема системы заключается в подаче воды из котла в радиатор с использованием труб.

Минус такого устройства в том, что в замыкающий радиатор вода доходит уже холодной.

При таком устройстве однотрубный вариант является вполне эффективным.

Однотрубная схема водяного отопления лучше всего подойдет для двухэтажного дома, т.к. в доме с одним этажом могут возникнуть проблемы с размещением разгонного коллектора, который нужен для качественной работы конструкции.

Разгонный коллектор необходим, чтобы ускорить подачу тепла из труб в радиаторы, а также для того, чтобы поддерживать нужную температуру и снизить шум во время работы системы.

При этом эффективность работы зависит от того, насколько высоко будет располагаться коллекторная – именно поэтому ее установка для двухэтажного дома будет гораздо эффективнее.

Для двухэтажного дома все эти проблемы отпадают: коллектор будет работать тихо и эффективно поддерживать тепло в помещениях.

Коллектор однотрубной отопительной системы выглядит как продолжение труб, но в самом верху отопительной системы к нему подключает расширительный бак.

Однотрубная разводка недорогая, и это один из главных плюсов в ее пользу. Низкая цена сохраняется за счет того, что однотрубная разводка не требует большого количества труб.

Другой плюс данной конструкции в том, что ее можно прокладывать даже в сложных местах, например, под дверными проемами.

Однако однотрубная разводка водяного отопления имеет и минусы: для того, чтобы заменить вышедшие из строя элементы, вам придется полностью отключить ее, и неравномерность обогрева – от расстояния батареи до котла зависит качество нагревания.

Однако, как уже было написано, если несколько модернизировать конструкцию, а также правильно установить ее, то она будет лишена подобных недостатков.

Монтаж системы можно сделать в несколько этапов, они отличаются в зависимости от схемы.

Самый выгодный вариант – установка всех элементов системы (котла, разводки, тепломагистрали) полностью внутри дома, когда она берет начало у точки подачи и заканчивается у котла.

Подключение труб при однотрубной системе может быть двух видов: диагональным и нижним проходным.

Первый тип подключения выбирают чаще всего, т.к. он максимально эффективный.

Кроме того, в доме требуется установить расширительный бак (чаще всего его размещают на чердаке двухэтажного дома), который нужно подключить к разводке, водопроводной и канализационной системе.

Схема поможет вам сделать все правильно.

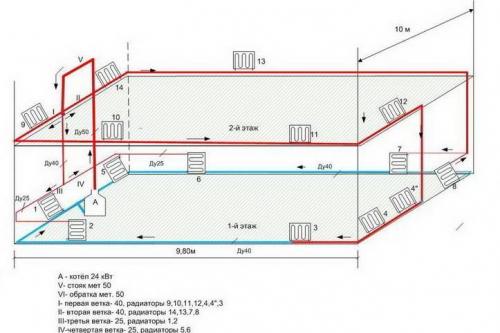

Для двухэтажного строения есть свои особенности монтажа.

Однотрубная схема в этом случае должна включать радиаторы на каждом этаже, причем количество секций в них и их общее количество должно быть примерно одинаковым, чтобы температура была комфортной во всех помещениях двухэтажного дома.

Такой вариант не слишком красивый, зато легко реализуется и вполне эффективен.

Изучите схемы, как устанавливается однотрубная разводка для двухэтажного дома, тогда вам легче будет определиться, какой вариант подходит именно для вашего строения.

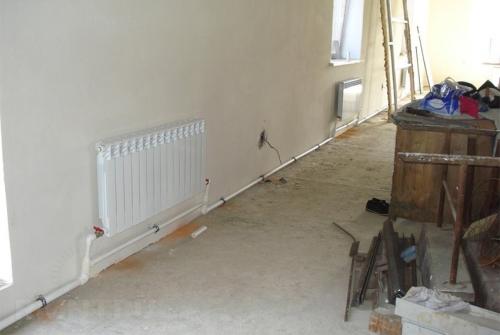

Диаметр труб для отопления 25 ил. Однотрубная система отопления «Ленинградка»

Однотрубная система отопления «Ленинградка» имеет ограничения по числу радиаторов. Наличие восьми батарей является оптимальным и рекомендуемым для установки на одну ветки. В данном случае требуется применение:

• полипропиленовой трубы, имеющей диаметр 32;
• трубы из металлопластика и стали, имеющей диаметр 26 (на выбор из этих двух).

Труба, имеющая 32 диаметр, вполне достаточна для системы отопления частного дома, включающей восемь радиаторов, потому что перепад температуры от первого радиатора до последнего радиатора будет не таким значительным.

Как показывает практика, при использовании трубы с меньшим диаметром (например, 25 мм), в дальнейшем ее заменить будет невозможно в случае возникновения значительного перепада температуры. Несмотря на то, что труба, имеющая 25 диаметр, стоит дешевле, последствия от установки будут гораздо масштабнее. За незначительную экономию в 2-3 тысячи рублей вы можете приобрести гораздо больше убытков. Если вы заинтересованы экономией, лучше приобретите краны подешевле, которые идут к радиаторам. Они всегда находятся на видном месте, и замена производится легко.

Самые главные моменты при установки однотрубной системы отопления:

• основной стояк на Ленинградке – труба, имеющая размер 32 мм ППР или на размер меньше для стальной и металлопластиковой трубы;
• подъемы к радиаторам делают 20 трубой;

К подъемам устанавливается тройник (32*20*32). Если труба из металлопластика, то тройник должен иметь характеристики 26*16*26 (указанных размеров достаточно, чтобы заводские радиаторы хорошо прогревались).  Установка кранов и пробки осуществляется на одну вторую, таким образом будет более эффективно распределяться тепло.

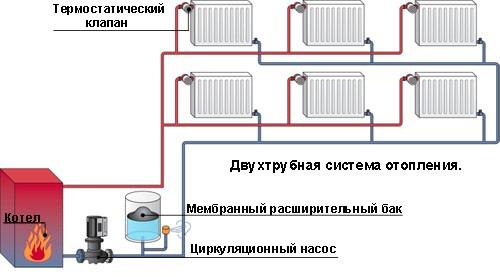

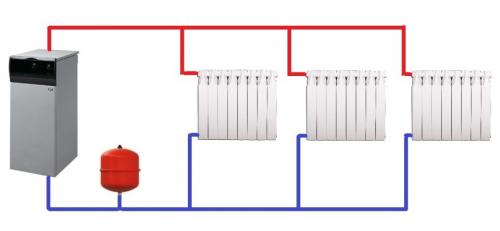

Двухтрубная система отопления в частном доме. Принцип работы двухтрубной системы

Основные этапы:

1. Теплоноситель (чаще всего это вода) нагревается в котле и поступает одновременно на все радиаторы отопления. Для этого служит подающая труба, мастера ее называют «подача», на рисунке она обозначена красным цветом.
2. Проходя через батареи вода отдает им часть своего тепла и возвращается в котел по отводящей трубе, или в разговорном варианте «обратке», на схеме она синяя. При этом часть воды, при нагревании увеличившись в объеме, попадает в расширительный бак.

Следует отметить, что теплоноситель поступает на вход каждого нагревательного элемента с одинаковой температурой, или почти одинаковой, если учесть минимальные потери на самой подающей трубе. Таким образом, независимо от длины разводки, каждая батарея будет «запитана» непосредственно от самого котла, а не от предыдущего радиатора. Это ключевое преимущество системы отопления в две трубы перед однотрубной, но не единственное.

Плюсы двухтрубного отопления

Владельцев частных домов система привлекает следующими достоинствами:

1. Способность системы отопления работать без насоса. Связанно это с тем, что в двухтрубной системе не происходит падение давления и для эффективной работы достаточно естественной конвекции.
2. Регулировка температуры каждого радиатора проводится с помощью кранов, термостатов. Это позволяет более оптимально распределить теплоноситель по батареям, что не только повышает эффективность, но и позволяет сэкономить на топливе.
3. Возможность проведения ремонта без остановки всей системы. При повреждении одного из радиаторов, его можно отремонтировать или заменить, перекрыв соответствующие вентили.
4. Разнообразие вариантов двухтрубной системы. Это позволяет использовать ее в домах различной этажности, независимо от площади и количества помещений.

Недостатки

Основных всего два:

1. Стоимость. По сравнению с однотрубной, цена значительно выше из-за большего количества материала.
2. Сложность и трудоемкость монтажа. Имеется ввиду не только монтаж труб, но и строительные работы: сверление отверстий, штробление стен и прочее.

Впрочем, эти недостатки можно частично компенсировать грамотным выбором варианта разводки.
