Радиаторы для светодиодов. Материалы для изготовления

Радиаторы для светодиодов. Материалы для изготовления

Радиаторы для охлаждения светодиодов различаются по конструкции и материалу.

Окружающий воздух может принять не более 5-10 Вт с единичной поверхности. При выборе материала для изготовления радиатора следует принять во внимание выполнение следующего условия: теплопроводность его должна быть не менее 5-10 Вт. Материалы с меньшим параметром не смогут обеспечить передачу всего тепла, которое может принять воздух.

Теплопроводность выше 10 Вт будет технически избыточной, что повлечет за собой неоправданные финансовые затраты без увеличения эффективности радиатора.

Для изготовления радиаторов традиционно используют алюминий, медь или керамику. В последнее время появились изделия, выполненные из теплорассеивающих пластмасс.

Рекомендуем Вам также более подробно прочитать про.

Алюминиевые

Основным недостатком алюминиевого радиатора является многослойность конструкции. Это неизбежно приводит к возникновению переходных тепловых сопротивлений, преодолевать которые приходится с помощью применения дополнительных теплопроводящих материалов:

• клейких веществ;
• изолирующих пластин;
• материалов, заполняющих воздушные промежутки и пр.

Алюминиевые радиаторы встречаются чаще всего: они хорошо прессуются и вполне сносно справляется с отводом тепла.

Алюминиевые радиаторы для светодиодов 1 вт

Медные

Медь обладает большей теплопроводностью, чем алюминий, поэтому в некоторых случаях ее использование для изготовления радиаторов оправдано. В целом же данный материал уступает алюминию в плане легкости конструкции и технологичности (медь – менее податливый металл).

Изготовление медного радиатора методом прессования – наиболее экономичным – невозможно. А обработка резанием дает большой процент отходов дорогостоящего материала.

Медные радиаторы

Керамические

Одним из наиболее удачных вариантов теплоотводчика является керамическая подложка, на которую предварительно наносятся токоведущие трассы. Непосредственно к ним и подпаиваются светодиоды. Такая конструкция позволяет отвести в два раза больше тепла по сравнению с металлическими радиаторами.

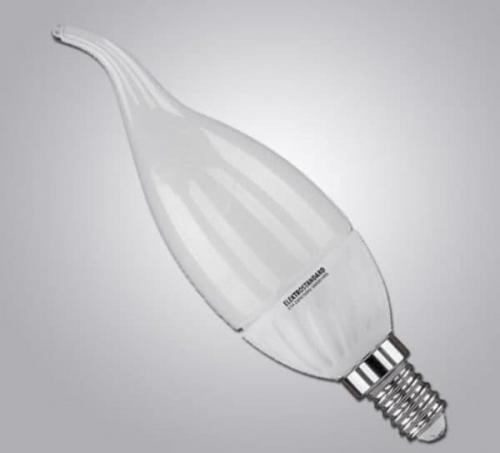

Лампочка с керамическим радиатором

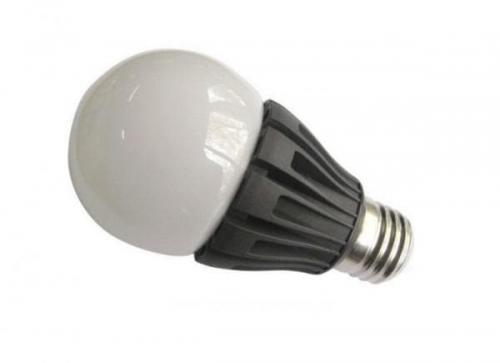

Пластмассы теплорассеивающие

Все чаще появляется информация о перспективах замены металла и керамики на терморассеивающую пластмассу. Интерес к этому материалу понятен: стоит пластмасса намного дешевле алюминия, а ее технологичность намного выше. Однако теплопроводность обычной пластмассы не превышает 0,1-0,2 Вт/м.К. Добиться приемлемой теплопроводности пластмассы удается за счет применения различных наполнителей.

При замене алюминиевого радиатора на пластмассовый (равной величины) температура в зоне подвода температур возрастает всего на 4-5%. Учитывая, что теплопроводность теплорассеивающей пластмассы намного меньше алюминия (8 Вт/м.К против 220-180 Вт/м.К), можно сделать вывод: пластический материал вполне конкурентоспособен.

Радиатор для светодиода 50W своими руками. Радиатор для светодиода LED Radiator 50W

Описание

Радиатор для светодиода LED Radiator 50W, предназначен для установки одного сверхяркого светодиода мощностью 50 Вт, или нескольких 1-5Вт светодиодов. Используется для отвода тепла от светодиода. Материал корпуса алюминий.

Для размещения светодиода на радиатор необходимо использовать термоклей или термопасту для улучшения теплопроводности. Если на светодиодной матрице установлены дополнительные компоненты, которые имеют нагрев, рекомендуется установить кулер, который будет активно охлаждать конструкцию.

Радиаторы для светодиодов являются очень необходимыми компонентами при работе светодиодов. С помощью радиатора можно обеспечить максимально возможный срок эксплуатации светодиода.

Технические характеристики

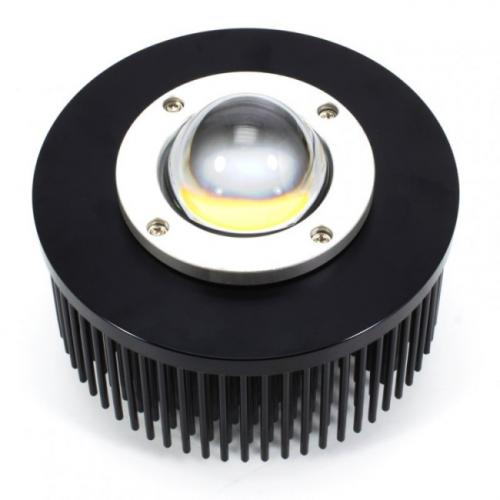

Радиатор для светодиода 100w. Зачем необходим теплоотводник

Прежде чем приступить к самостоятельной сборке теплоотводника для светодиодов, необходимо знать особенности самого источника света.

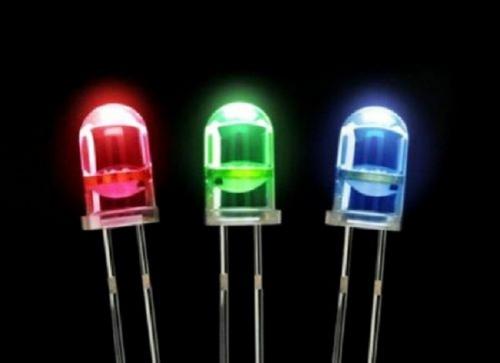

Светодиоды представляют собой полупроводники, которые имеют две ножки (“+” и “-”) т.е. они обладают полярностью.

Светодиоды

Чтобы правильно изготовить для них радиатор, необходимо провести определенный расчет. В первую очередь этот расчет должен включать измерения напряжения, а также силу тока. Кроме этого необходимо помнить, что любое электроемкое устройство, включая светодиоды, отличает тенденцией к нагреванию. Поэтому здесь и нужна система охлаждения.
Проводя расчет, помните — лишь 1/3 от указанной мощности источника света будет преобразоваться в световой поток (например, 3-3,5 из 10w). Поэтому основная часть составит тепловые потери. Для того чтобы минимизировать теплопотери и используют радиаторы.

Обратите внимание! Перегревание светодиода приводит к уменьшению его срока эксплуатации. Поэтому использование радиатора позволяет еще и продлить «жизнь» источнику света.

Поэтому схемы светодиодов иметь комплекс охлаждения всех основных элементов.
Сегодня для охлаждения элементов электросхемы, в которую входят светодиоды, можно использовать три варианта теплоотведения:

• через корпус прибора (не всегда можно реализовать);
• через печатную плату. Охлаждение ведется через неосновные проводящие дорожки, по которым течет ток;
• с помощью радиатора. Он подходит как к платам, так и к светодиодам.

Обратите внимание! В последней ситуации необходимо правильно провести расчет того, какой именно площади он должен быть.

Радиатор на светодиодах

Самым эффективным способом охлаждения светодиодов является использование радиатора, который легко можно соорудить самостоятельно. Главное помните, что на работу теплоотводчика влияет форма и количество ребер.

Алюминиевый радиатор для светодиодов. Материалы для радиаторов

Для долгой и производительной работы светодиода очень важно подобрать качественный материал для радиатора. Его выбирают по определенным требованиям и показателям. Показатель теплопроводности должен находиться в пределах 6-10 Вт. При более низком показателе материал не проведет тепло, которое попадает в воздух. При показателе теплопроводности выше 10 Вт, эффективность работы устройства по техническим показателям не возрастет, а затраты на материал будут лишней тратой денег. Наиболее подходящими материалами при производстве считаются алюминий, керамика, медь. В редких случаях изготавливают прибор из материалов, включающих в состав пластмассы, способствующие рассеиванию тепла.

Светодиодный радиатор чаще всего изготавливают из прессованного алюминия, поскольку он лучше других материалов отводит тепло. Главным изъяном алюминиевого радиатора для светодиодов считают большое количество слоев в изделии, что способствует появлению переходного теплового сопротивления. Что бы преодолеть такое сопротивление, необходимо добавить в изделие материалы, обладающие теплопроводными свойствами и заполняющие воздушные прослойки: клеящие вещества, изоляционные пластины и др.

Преимущество медного радиатора, по сравнению с алюминиевым, в более высокой теплопроводности. Недостаток его в более тяжелом весе изделия и меньшей податливости металла. Метод прессования медного и обработка резанием очень затратные способы изготовления.

Более приемлемым вариантом отвода тепла является подложка из керамики. К ее токоведущим трассам припаивают светодиоды, что позволяет увеличить теплоотвод в два раза по сравнению радиаторами, изготовленными из металла.

Рассеивающая тепло пластмасса по стоимости дешевле алюминиевого изделия. Так как теплопроводность самой пластмассы составляет — 0,2 Вт/м, то достичь приемлемого показателя возможно, только за счет добавления наполнителей. Если алюминиевый радиатор заменить на пластмассовый, такого же размера, то температура в зоне подвода увеличится на 5%.

Радиатор для светодиода своими руками. Охлаждение своими руками

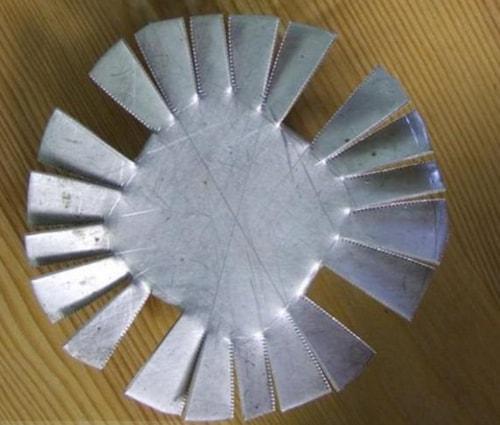

Простейшим примером радиатора будет «солнышко», вырезанное из жести или листа алюминия. Такой радиатор может охладить 1-3Вт светодиодов. Скрутив два таких листа между собой через термопасту, можно увеличить площадь теплоотдачи.

Это банальный радиатор из подручных средств, он получается довольно тонким и использовать его для более серьёзных светильников нельзя.

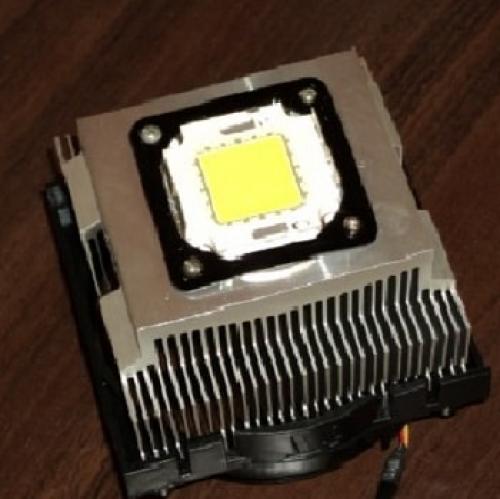

Сделать своими руками радиатор для светодиода на 10W таким образом будет невозможно. Поэтому можно применить для таких мощных источников света радиатор от центрального процессора компьютера.

Если если оставить кулер, активное охлаждение светодиодов позволит использовать и более мощные LED. Такое решение создаст дополнительный шум от вентилятора и потребует дополнительного питания, плюс периодическое ТО кулера.

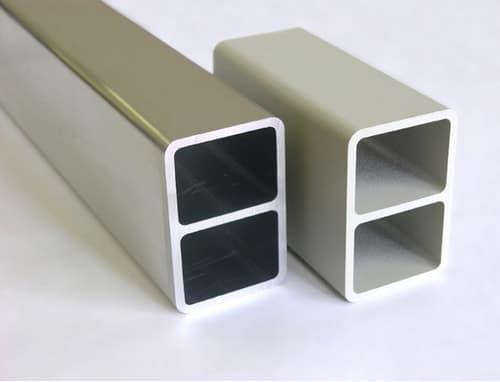

Площадь радиатора для 10Вт светодиода будет довольно большой – порядка 300см². Хорошим решением будет использование готовых алюминиевых изделий. В строительном или хозяйственном магазине вы можете приобрести алюминиевый профиль и использовать его для охлаждения мощных светодиодов.

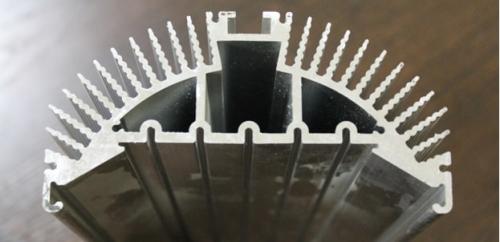

Сделав сборку нужной площади из таких профилей, вы можете получить неплохое охлождение, не забудьте все стыки промазать хотя бы тонким слоем термопасты. Стоит сказать, что есть специальный профиль для охлаждения, который выпускается промышленно самых разнообразных видов.

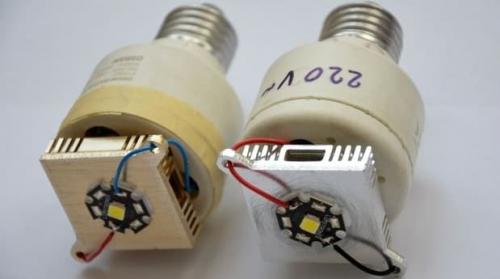

Если у вас нет возможности сделать радиатор охлаждения светодиодов своими руками вы можете поискать подходящие экземпляры в старой электронной аппаратуре, даже в компьютере. На материнской плате расположены несколько. Они нужны для охлаждения чипсетов и силовых ключей цепей питания. Отличный пример такого решения изображен на фото ниже. Их площадь обычно от 20 до 60см². Что позволяет охлаждать светодиод мощностью 1-3 Вт.
