Размер стальные радиаторы от площади помещений. Как выбрать стальной радиатор

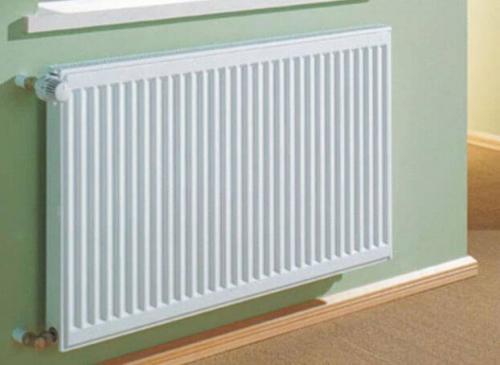

Стальные радиаторы популярны благодаря хорошей теплоотдаче, стильному внешнему виду и небольшому весу. Но чтобы они обеспечивали помещение достаточным количеством тепла, необходимо выбрать модель подходящей мощности.
Мы рассмотрим разновидности оборудования, а также расскажем, как подобрать радиатор по размеру помещения и длине.
Виды оборудования
Радиаторы из стали состоят из одной, двух или трех панелей. Дополнительно оснащаются оребрением - гофрированными элементами из металла.
Существуют следующие виды стальных радиаторов :
- 10 - однопанельные, обладают легким весом, низкой производительностью;
- 11 - однопанельные с 1 пластиной оребрения, более тяжелые и мощные, чем предыдущие;
- 21 - двухпанельные с 1 оребрением;
- 22 - двухпанельные с 2 пластинами оребрения, более мощные, чем 21-ая модель;
- 33 - трехпанельные с 3 пластинами оребрения, самые мощные модели по теплоотдаче.
У каждого типа оборудования широкий размерный ряд. Модели отличаются длиной, высотой и мощностью. Выбор стального радиатора поможет сделать таблица, где все характеристики собраны вместе.
Таблица подбора радиаторов
*Длина и высота в мм **На перекрестке показателей длины и высоты - мощность радиаторов в Вт. Рассчитать мощность оборудования можно по размеру помещения |
Расчет мощности по площади помещения
Радиаторы по площади выбираются согласно СНиП, которые регламентируют оптимальный объем тепла для различных строений: для панельного здания - 41 Вт на 1 м³, для дома из кирпичей - 34 Вт на 1 м³.
Для определения мощности оборудования рассчитываем объем помещения - перемножаем ширину, высоту и длину. Полученную цифру умножаем на СНиП (34 или 41 Вт), и у нас выйдет показатель тепла, оптимальный для обогрева данного помещения.
Например, если комната панельного дома имеет площадь 15 м² и потолки 3 м, то для нее подойдет оборудование с мощностью 1845 Вт. Согласно таблице подбора оборудования такой показатель у модели 22 типа с высотой 500 мм и длиной 900 мм.
В нашем магазине представлен широкий выбор оборудования различных размеров. Опытные продавцы помогут сориентироваться в ассортименте и сделают индивидуальный подбор радиатора для вашего помещения.
Размеры стальных радиаторов отопления. Размеры радиаторов отопления
Стандартная высота наиболее популярных моделей отопительных приборов с межосевым расстоянием по подводкам составляет 500 миллиметров. Именно такие батареи в большинстве случаев можно было увидеть около двух десятилетий назад в городских квартирах.
Чугунные радиаторы . Типичный представитель этих приборов – модель МС-140-500-0,9.
В спецификации на него значатся такие габаритные размеры радиаторов отопления из чугуна:
- длина одной секции — 93 миллиметра;
- глубина — 140 миллиметров;
- высота – 588 миллиметров.
Подсчитать габариты радиатора из нескольких секций не составит труда. Когда батарея состоит из 7-10 секций, добавляют 1 сантиметр, учитывая толщину паронитовых прокладок. Если предстоит монтаж отопительной батареи в нишу, необходимо учитывать длину промывочного крана, так как чугунным радиаторам с боковой подводкой всегда требуется промывка. Одна секция обеспечивает тепловой поток величиной 160 ватт при разнице температур между горячим теплоносителем и воздухом в помещении равном 70 градусам. Максимальное рабочее давление равно 9 атмосферам.
Алюминиевые радиаторы . У отопительных приборов из алюминия, представленных сегодня на рынке, при одинаковом межосевом промежутке подводок отмечается значительный разброс в параметрах (детальнее: «Размеры алюминиевых радиаторов отопления, объем секции, предварительные расчеты «).
Типичными являются такие размеры радиаторов отопления алюминиевых:
- длина одной секции — 80 миллиметров;
- глубина 80-100 миллиметров;
- высота — 575-585 миллиметров.
Теплоотдача одной секции напрямую зависит от площади ее оребрения и глубины. Обычно она находится в пределах от 180 до 200 ватт. Рабочее давление для большинства моделей алюминиевых батарей составляет 16 атмосфер. Испытывают отопительные приборы с большим в полтора раза давлением – это 24 кгс/см².
Радиаторы из алюминия имеют следующую особенность: объем теплоносителя в них в 3, а иногда и в 5 раз меньше, чем в чугунных изделиях. В результате большая скорость передвижения горячей воды препятствует заиливанию и образованию отложений. Биметаллические радиаторы . Стальной сердечник в таких приборах никоим образом не влияет их внешний вид и размеры радиаторов отопления, но максимальная величина рабочего давления возрастает значительно. К сожалению, рост прочности биметаллической батареи приводит к высокой стоимость. А цена такого изделия и так малодоступна широкому кругу потребителей.
Биметаллические радиаторы отопления размеры секции имеют следующие:
- длина 80-82 миллиметра;
- глубина – от 75 до 100 миллиметров;
- высота – минимум 550 и максимум 580 миллиметров.
По теплоотдаче одна биметаллическая секция уступает алюминиевой около 10-20 ватт. Усредненное значение теплового потока равно 160-200 ватт. Рабочее давление по причине наличия стали достигает 25-35 атмосфер, а при проведении испытаний — 30-50 атмосфер.
При обустройстве отопительной конструкции следует использовать трубы, не уступающие по прочности радиаторам. В противном случае использование прочных приборов теряет всякий смысл. Для биметаллических радиаторов используется только стальная подводка.
Мощность стального радиатора 22 типа. Технические характеристики стальных панельных радиаторов 22 типа
Специалисты компании «Термомир» подскажут технические характеристики стальных панельных радиаторов 22 типа и помогут выбрать нужную модель.
Радиаторы (батареи) отопления являются неотъемлемой частью оборудования как для дома с индивидуальной системой обогрева, так и для квартиры с центральным отоплением.
Каждый радиатор имеет основные характеристики: номинальную мощность (1 секции либо всего прибора), межосевое расстояние (200, 350, 500, 600 мм), материал, рабочее давление, размеры, боковое или нижнее подключение.
Выбор радиатора зависит, в первую очередь, от площади обогреваемого помещения: для стандартных помещений (одно обычное окно, одна дверь, потолок высотой около 3 м, не первый этаж и не угловая комната) необходимо от 90 до 125 Вт мощности на 1 кв.м площади . Если, например, потолки выше стандартных, если помещение имеет большое остекление или плохую теплоизоляцию, то расчетную мощность радиаторов необходимо увеличивать. Более подробно о выборе радиаторов в наших материалах:
Расчет мощности и количества секций радиатора
Секционные радиаторы состоят из отдельных частей (от 4 до 16 и более секций) и формируются как конструктор. Общая мощность всего радиатора будет зависит от количества секций и равна суммарной мощности всех частей.
Панельные радиаторы - это единый стальной корпус с внутренними углублениями для циркуляции теплоносителя. Мощность такого устройства зависит от его размеров (от поверхности теплоотдачи и объема теплоносителя).
По материалу радиаторы отопления различаются на стальные, чугунные, биметаллические и алюминиевые , которые имеют свои плюсы и минусы.
Алюминиевые радиаторы имеют высокую теплоотдачу, элегантный дизайн, малый вес и глубину (80-100 мм), но рекомендуются для систем с нейтральным теплоносителем, поскольку они подвержены внутренней коррозии из-за контакта с агрессивными жидкостями и металлами, а также склонны к «завоздушиванию» системы.
Биметаллические радиаторы отопления лояльны к теплоносителю с агрессивными показателями, могут работать при высоком давлении, устойчивы к гидро- и пневмоударам, но отличаются меньшей теплоотдачей и более высокой ценой.
Стальные радиаторы относятся к панельному типу, представляют собой единый корпус, в котором 1, 2 или 3 панели сварены из стальных листов. Из достоинств отметим высокую теплоотдачу, различные типоразмеры, подключение термостатов и адекватную стоимость. Минусы тоже есть – низкое рабочее давление, чувствительность к загрязненному теплоносителю и гидроударам.
Чугунные радиаторы чаще всего используются как дизайнерские батареи стиля ретро.
По межосевому расстоянию радиаторы делятся на группы: радиаторы 200 мм, радиаторы 350 мм , радиаторы 500 мм , радиаторы 600 мм и т.д.
В нашем ассортименте представлена качественная продукция фирм-производителей радиаторов отопления: российские Rifar (Рифар) , отечественные Royal Thermo (Роял Термо) , китайские Rommer (Роммер) , итальянские Global (Глобал) , немецкие Kermi (Керми) и Buderus, польские Purmo (Пурмо) и т.д.
Подготовить расчет количества секций радиаторов, выбрать лучшие радиаторы отопления и купить их по низким ценам вам помогут наши технические специалисты.
Мощность стальных радиаторов таблица. Как рассчитываются стальные радиаторы
Стальные батареи панельного типа считаются новинкой в сфере отопительных бытовых приборов. Их особенностью являются более компактные габариты. Теплоотдача стальных радиаторов по сравнению с обычными секционными радиаторами батареями на порядок выше. В состав конструкции может входить несколько гофрированных металлических панелей(1,2 или 3 шт.). Под панелями понимаются пластины, сквозь которые теплоноситель поступает в систему. Перед тем, как рассчитать панельные радиаторы по мощности, нужно вооружиться информацией об основных разновидностях этих приборов.
Данные из таблицы мощности стальных радиаторов отопления:
- Трехпанельные. Массивность приборов объясняется наличием 3-х панелей, оснащенных оребрением. Маркируются 33.
- Двухпанельные. Число пластин сокращено до двух. Маркировка - 22.
- Двухпанельные плюс одна пластина (21).
- Однопанельные с одной пластиной. Отличаются небольшой мощностью, легким весом и компактными размерами (11).
- Только панель без оребрения (10).
Расчет мощности подобных приборов также проводится по площади, только отталкиваются не от квадратного метра, а от кубического.
Требования СНиП:
- В домах из кирпича на 1 м3требуется 34 Ватт.
- В панельных зданиях на 1 м3необходим 41 Ватт.
Держа во внимании эти нормы, можно произвести расчет любого помещения. Знание высоты потолков обязательно.
Пример расчета:
Панельное здание имеет габариты 3,2 на 3,5 метров, при высоте потолка 3 м. Для определения объема нужно перемножить 3,2, 3,5 и 3: в результате получается 33,6 м3. Эта цифра умножается на коэффициент для панельного дома (41). Итог - 1378 Вт. Чтобы получить максимально точное значение, применяют таблицу расчета стальных радиаторов отопления. В ней отображена информация по каждой климатической зоне и характеристикам объекта.
Таблица мощности стальных радиаторов 22 тип. Определяем мощность
Мощность стальных панельных радиаторов нужно определять исходя из теплопотерь помещения, в котором они будут устанавливаться. Для квартир, расположенных в стандартных домах, можно исходить из норм СНиПа, которые нормируют требуемое количество тепла на 1м3обогреваемой площади:
- Помещения в зданиях из кирпича требую 34Вт на 1м3.
- Для панельных домов на 1м3уходит 41Вт.
Исходя из этих норм, определяете, какое количество тепла требуется для обогрева каждой из комнат.
Например, помещение в панельном доме 3,2м*3,5м, высота потолков 3м. Рассчитаем объем 3,2*3,5*3=33,6м3. Умножив на норму по СНиП для панельных домов получаем: 33,6*41=1377,6Вт.
Нормы СНиПа указаны для средней климатической зоны. Для остальных имеются соответствующие коэффициенты в зависимости от средних температур зимой:
- -10оС и выше — 0,7
- -15оС — 0,9
- -20оС — 1,1
- -25оС — 1,3
- -30оС — 1,5
Нужна коррекция потерь тепла и в зависимости от количества наружных стен, ведь понятно, что чем больше таких стен, тем больше тепла через них уходит. Потому учитываем и их: если одна стена выходит наружу, коэффициент 1,1, если две — умножаем на 1,2, если три, то увеличиваем на 1,3.
Чтобы правильно определить мощность панельного радиатора, нужно рассчитать теплопотери помещения
Внесем корректировки для нашего примера. Пусть средние зимние температуры по региону -25оС, имеется две наружных стены. Получается: 1378Вт*1,3*1,2=2149,68Вт, округляем 2150Вт.
Требуется еще учесть тип материала, кровли, какие помещения находятся сверху или снизу и т.д. Какие для этого существуют коэффициенты, смотрите в статье « Как рассчитать количество секций радиаторов»
А для примера воспользуемся этой цифрой. При условии, что утепление у дома и окон среднее, найденная цифра достаточно точна.
