Размеры стальных радиаторов отопления. Стальные панельные радиаторы: разновидности и преимущества использования, советы по установке

Размеры стальных радиаторов отопления. Стальные панельные радиаторы: разновидности и преимущества использования, советы по установке

Стальные панельные радиаторы используются для обогрева помещений в теплосетях закрытого типа, в теплосетях с низким температурным режимом и другими особенностями. Материал изготовления – сталь – обеспечивает хорошие эксплуатационные свойства по умеренной цене, что выгодно отличает этот вид радиаторов от устройств, изготовленных из алюминия и металла.

Радиаторы выпускаются с различными особенностями, что напрямую сказывается на их качествах. Большое разнообразие моделей позволяет подобрать изделия для отопительных систем и помещений с различной спецификой.

Конструктивные особенности

Стальной панельный радиатор – это часть отопительной системы, отвечающая за передачу тепла в окружающую среду. Такое изделие может состоять из нескольких блоков (от 1 до 3 панелей), каждый из которых может быть выполнен в форме, способствующей максимальной теплопередаче.

Также к конструкционным особенностям относятся следующие характеристики:

• каждая панель оснащена П-образными ребрами, усиливающими конвекционный обогрев помещения на 50%;
• для изготовления панели используются две части из штампованной холоднокатаной стали, которые свариваются между собой (иногда для изготовления используют нержавеющую сталь), стандартная толщина основной части варьируется от 1.2 до 1.25 мм, а ребра могут быть толщиной от 0.4 до 0.5 мм;
• перед покраской детали грунтуют посредством катафореза, после чего наносится порошковое покрытие (основной цвет изделий – белый, но возможна покраска на заказ в любой другой цвет);
• в радиаторах из 2 или 3 панелей зачастую присутствует декоративная обрешетка сверху и сплошные панели по бокам;
• согласно ГОСТ, у стандартного одинарного радиатора есть по 2 патрубка с каждой стороны.

Размеры радиаторов отопления алюминиевых. Размеры алюминиевых радиаторов отопления, секций и труб

Габаритные размеры алюминиевых радиаторов отопления и их секций необходимо знать, если планируется замена или установка батарей. Их необходимо учитывать для подводки труб и качественного обогрева помещений.

Какие бывают алюминиевые радиаторы отопления размеры по высоте и длине. Почему производители не всегда указывают реальную высоту радиатора? Какой глубины может быть секция радиатора? Ответы на эти и другие вопросы вы найдете в этой публикации.

Какой высоты бывают алюминиевые радиаторы отопления?

Реальная высота радиатора отопления часто не соответствует той, что указана в спецификации, инструкции или техпаспорте. Дело в том, что производители обычно указывают межосевое расстояние между центрами горизонтальных каналов (см. рис).

Высота радиатора отопления и межосевое расстояние.

Межосевое расстояние важно знать для того, чтобы проектировать расположение и подводку труб. Реальная высота алюминиевого радиатора важна тогда, когда вы собираетесь установить его в нише или под окном. При этом необходимо учитывать допуски по высоте сверху и снизу. Подробнее об этом читайте в статье о.

Существуют несколько стандартных вариантов межосевого расстояния для алюминиевых радиаторов:

• 30-35 см;
• 50-55 см;
• 60 см;
• 90 см.

Размер секции алюминиевого радиатора отопления по высоте при этом может быть больше на 7-15 см, в зависимости от дизайна, производителя и т.д.  Кроме того, у некоторых моделей может быть нестандартное межосевое, например – 58,5 см. Но, чтобы определить, какой вариант нужен достаточно будет примерных значений.

Ширина алюминиевого радиатора

Ширина (длина) алюминиевого радиатора зависит в первую очередь от количества секций. А ширина секции алюминиевого радиатора – величина непостоянная. Она зависит от модели и производителя. И варьируется в пределах от 8 до 10,5 см.

Шириной секции батареи определяется, насколько эффективно будет она греть. Чем ниже температура воды или теплоносителя в системе, тем хуже она прогревает алюминиевые перья. Соответственно, секция должна быть уже.

При соединении секций между собой используются ниппельные гайки. Иногда в местах стыка устанавливают прокладки или промазывают их герметиком. Их толщина практически не влияет на общие размеры радиатора.

То есть, чтобы узнать размеры алюминиевого радиатора отопления на 10 секций, достаточно знать его межосевое расстояние и ширину секции. К межосевому прибавьте 7-15 см – узнаете его реальную высоту. Умножьте ширину секции – узнаете его длину.

Глубина алюминиевого радиатора

Этот параметр особенно важен, если вы хотите. Как правило, глубина секции составляет от 8 до 10 см. У некоторых моделей глубина может быть до 12,5. Также существуют (хоть и редко встречаются) радиаторы глубиной 6-6,5 см.

Как и в случае с шириной, при выборе радиатора стоит учитывать температуру жидкости, которая циркулирует по нему. Чем она выше, тем более узкий радиатор можно выбирать.

Присоединительные размеры алюминиевых радиаторов отопления

Все секции, из которых состоит радиатор отопления – одинаковые. Традиционно в отоплении диаметры измеряются в дюймах. Существует несколько стандартов присоединительных размеров:

Чаще всего встречаются радиаторы для подключения к трубам с наружным диаметром 3/4 и 1 дюйм. Они обеспечивают оптимальную скорость потока воды.

Если установить радиатор с небольшим сечением труб, то скорость потока жидкости будет слишком большой, и она не успеет отдать тепло. Если сечение труб будет большим, то скорость потока будет маленькой и радиатор заилится – частички грязи из воды будут скапливаться в его нижней части.

Важно!

Диаметр, указанный в технических характеристиках радиатора – внутренний. Ему должен соответствовать наружный диаметр трубы отопления или фитинга.

Подведем итоги: какими бывают размеры алюминиевых радиаторов отопления

• Высота алюминиевого радиатора может быть любой, в пределах от 37 до 105 см;
• Длина радиатора зависит от количества секций, а ширина одной секции – от 8 до 10,5 см;
• Глубина алюминиевого радиатора обычно 8-10 см, но есть модели, отличающиеся на 2-2,5 см по этому показателю;
• Присоединительные диаметры варьируются в пределах от 12,7 до 38,1 дюйма.

Надеемся, публикация была вам полезна. Не забудьте поделиться ей со своими друзьями!

Хотите получить помощь мастера, специалиста в этой сфере? Переходите на. Это полностью бесплатный сервис, где вы найдете профессионала, который решит вашу проблему. Вы не платите за размещение объявления, просмотры, выбор подрядчика.Если вы сами мастер своего дела, то зарегистрируйтесь наи получайте поток клиентов. Ваша прибыль в одном клике!

Источник: https://alyuminievye-batarei.aystroika.info/stati/razmery-radiatorov-otopleniya-chto-nuzhno-znat-o-razmerah-radiatorov-i-na-chto-oni-vliyayut

Размер батареи 10 секций. Размеры биметаллических радиаторов отопления: способы расчета количества секций

Размеры биметаллических радиаторов — важная характеристика, влияющая на качество обогрева помещения.

Каких размеров выпускают батареи для отопления?

Имеют ли они стандартные значения или отличны у каждого производителя?

Размеры биметаллических радиаторов отопления

Габариты биметаллических радиаторов описываются следующими основными параметрами : монтажной высотой, глубиной и шириной.

Высота и глубина зависят от размеров секции , а ширина — от их количества.

Высота батарей зависит от расстояния между вертикальными каналами. Оно имеет стандартные значения для радиаторов всех производителей — 200, 350 и 500 мм.

Расстояние между вертикальными каналами — отрезок между центрами входных и выходных отверстий. Конечная высота, а также глубина и ширина радиаторов различны (см. табл. 1).

Межосевое расстояние у большинства производителей указывается в названии модели. Но монтажная высота отличается и указывается в спецификации к радиатору.

Ширина радиатора зависит от количества секций. Так, для 8 секционного радиатора параметр имеет значение 640 мм, для 10 секционного — 800 мм и для 12-секционного — 960 мм (значения для батарей с шириной секции 80 мм).

Расчет количества секций радиатора

Тепловая мощность радиаторной секции зависит от ее габаритных размеров. При расстоянии между вертикальными осями в 350 мм параметр колеблется в диапазоне 0,12-0,14 кВт, при расстоянии 500 мм — в диапазоне 0,16-0,19 кВт. Согласно требованиям СНиП для средней полосы на 1 кв. метров площади необходима тепловая мощность не менее 0,1 кВт.

Учитывая данное требование, используется формула для расчета количества секций :

где S — площадь отапливаемого помещения, Q — тепловая мощность 1-ой секции и N — требуемое количество секций.

Например, в помещение площадью 15 м² планируется устанавливать радиаторы с секциями тепловой мощности 140 Вт. Подставив значения в формулу, получаем:

N=15 м²*100/140 Вт=10,71.

Округление осуществляется в большую сторону. Учитывая стандартные формы, необходимо устанавливать биметаллический 12-секционный радиатор.

Важно: при расчете биметаллических радиаторов учитывают факторы, влияющие на теплопотери внутри помещения. Полученный результат увеличивают на 10% в случаях расположения квартиры на первом или последнем этаже, в угловых помещениях, в комнатах с большими окнами, при малой толщине стен (не более 250 мм).

Более точный расчет получают путем определения количества секций не на площадь комнаты, а ее объем. Согласно требованиям СНиП для обогрева одного кубического метра помещения требуется тепловая мощность в 41 Вт. Учитывая данные нормы, получают:

где V — объем отапливаемого помещения, Q — тепловая мощность 1-ой секции, N — требуемое число секций.

Например, расчет для помещения все той же площадью 15 м² и высотой потолков 2,4 метра. Подставив значения в формулу, получаем:

N=36 м³*41/140 Вт=10,54.

Увеличение вновь осуществляется в большую сторону : необходим радиатор с 12 секциями.

Выбор ширины биметаллического радиатора для частного дома отличается от квартирного. При расчете учитывается коэффициенты теплопроводности каждого материала, используемого при строительстве кровли, стен и пола.

При выборе размеров следует учитывать требования СНиП по монтажу батарей:

• расстояние от верхнего края до подоконника должно быть не менее 10 см;
• расстояние от нижнего края до пола должно быть 8-12 см.

Для качественного обогрева помещения необходимо уделить внимание выбору размеров биметаллических радиаторов. Габариты батарей каждого производителя имеют незначительные различия, что учитывают при покупке. Правильный расчет позволит избежать ошибок .

Размеры радиатора отопления. Самые низкие радиаторы отопления

Стандартная, наиболее часто используемая высота радиаторов – 500 мм, реже – 300-400 мм. При этом, прибор еще важно поднять не менее, чем на 60 мм над полом. Самые низкие на 2020 год батареи отопления имеют высоту 155 мм. Например, это стальные трубчатые Vogel&Noot Delta 155 или Purmo Delta 155. Чуть более высокими являются стальные трубчатые радиаторы горизонтального типа на 4 секции, их высота – 180 мм. Например, это Loten Grey Z 2000 на 4 секции или GUARDO RETTA 6P 180.

Среди стальных панельных, алюминиевых и биметаллических самыми низкими являются радиаторы с межосевым расстоянием 150 мм, но будьте внимательны, полная высота прибора обычно 200 мм. Выбор таких приборов огромен, их производят практически все известные производители. Более подробно лучшие из таковых моделей мы еще рассмотрим далее.

Конвекторы отопления

Высота напольных конвекторов отопления может быть 130 мм (KZTO Radiator Элегант Мини 130х130) и даже 80 мм (SAVVA KN 80). Эти приборы часто путают с радиаторами отопления, но принцип их работы отличается. В конвекторах теплоноситель циркулирует по трубам, на которых расположено множество металлических пластин. За счет этого увеличивается площадь излучения, теплообмен происходит быстрее, конструкция создает конвекцию воздуха сквозь прибор. При гораздо меньших габаритах, конвекторы имеют большую площадь нагревательных элементов и высокую эффективность.

В целом, конвекторы имеют широкий ряд преимуществ:

• быстрый и равномерный прогрев помещений. Пять минут, и в комнате тепло. Радиаторам потребуется для этого один час;
• долгий срок службы некоторых моделей (медно-алюминиевые);
• возможность встраивать приборы в пол;
• отдача уже тепла при 35° теплоносителя. У большинства батарей этот показатель равен 65°C.

Однако за счет того, в конвекторах нагрев происходит преимущественно за счет конвекции, а не излучения, они переносят пылевые массы и в большей степени сушат воздух. Также имеются и другие минусы в сравнение с радиаторами:

• остывают быстрее;
• дороже в 1,5-2 раза;
• мягкие материалы теплообменников легче деформируются.

Потребление тепла у тех и других одинаковое.

Источник: https://alyuminievye-batarei.aystroika.info/stati/razmery-radiatorov-otopleniya-standartnye-trebovaniya-k-vyboru-radiatorov

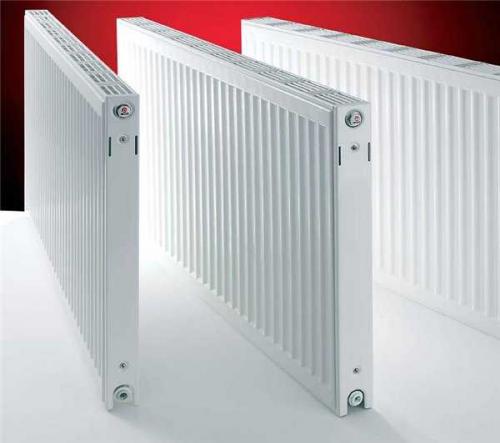

Таблица мощности стальных радиаторов 22 тип. Определяем мощность

Мощность стальных панельных радиаторов нужно определять исходя из теплопотерь помещения, в котором они будут устанавливаться. Для квартир, расположенных в стандартных домах, можно исходить из норм СНиПа, которые нормируют требуемое количество тепла на 1м³обогреваемой площади:

• Помещения в зданиях из кирпича требую 34Вт на 1м³.
• Для панельных домов на 1м³уходит 41Вт.

Исходя из этих норм, определяете, какое количество тепла требуется для обогрева каждой из комнат.

Например, помещение в панельном доме 3,2м*3,5м, высота потолков 3м. Рассчитаем объем 3,2*3,5*3=33,6м³. Умножив на норму по СНиП  для панельных домов получаем: 33,6*41=1377,6Вт.

Нормы СНиПа указаны для средней климатической зоны. Для остальных имеются соответствующие коэффициенты в зависимости от средних температур зимой:

• -10^оС и выше — 0,7
• -15^оС — 0,9
• -20^оС — 1,1
• -25^оС — 1,3
• -30^оС — 1,5

Нужна коррекция потерь тепла и в зависимости от количества наружных стен, ведь понятно, что чем больше таких стен, тем больше тепла через них уходит. Потому учитываем и их: если одна стена выходит наружу, коэффициент 1,1, если две — умножаем на 1,2, если три, то увеличиваем на 1,3.

Чтобы правильно определить мощность панельного радиатора, нужно рассчитать теплопотери помещения

Внесем корректировки для нашего примера. Пусть средние зимние температуры по региону -25^оС, имеется две наружных стены. Получается: 1378Вт*1,3*1,2=2149,68Вт, округляем 2150Вт.

Требуется еще учесть тип материала, кровли, какие помещения находятся сверху или снизу и т.д. Какие для этого существуют коэффициенты, смотрите в статье « Как рассчитать количество секций радиаторов»

А для примера воспользуемся этой цифрой. При условии, что утепление у дома и окон среднее, найденная цифра достаточно точна.

Для определения мощности стального радиатора 22 тип необходимо учитывать несколько факторов:

• Средняя климатическая зона
• Количество наружных стен
• Тип материала кровли
• Помещения, расположенные сверху или снизу

В соответствии с СНиПом, для средней климатической зоны, мощность радиатора 22 тип равна:

Для коррекции теплопотерь, учитывая количество наружных стен, можно использовать следующие коэффициенты:

Также необходимо учитывать тип материала кровли, например:

Для примера, если у нас есть дом с 2 наружными стенами, материал кровли - не утепленный, мощность радиатора 22 тип будет:

5,5 кВт * 1,2 = 6,6 кВт
