Одно из главных условий дальнейшей эффективной работы отопления, которое следует учесть, если вы, предварительно оценив преимущества рассматриваемого варианта, приобрели биметаллические радиаторы отопления: монтаж и проверка работы системы требуют предельной аккуратности и внимательности.

Работы по монтажу радиаторов следует проводить лишь после внимательного изучения сопроводительной документации. В прилагаемой к отопительной системе инструкции должен быть подробно описан весь ход проводимых работ. Там же должны быть приведены советы и основные рекомендации, следуя которым вы непременно получите качественный результат. Монтаж биметаллических радиаторов своими руками в этом случае не представит каких-либо сложностей, особенно если у вас есть некоторый опыт в проведении подобных работ. Однако желательно проконсультироваться у опытных специалистов, имеющих необходимый уровень квалификации.

Работа, которую необходимо выполнить перед тем, как начать устанавливать биметаллические радиаторы отопления — сборка самих радиаторов. Как правило, операция эта выполняется производителем на заводе или же в магазине квалифицированными специалистами, а вы приобретаете готовую к установке собранную систему.
Однако возможна сборка биметаллических радиаторов отопления или перегруппировка отдельных секций на месте установки системы. К этой работе следует привлечь мастеров, имеющих опыт подобной работы. Для работы необходим специальный ключ.

Проводя установку, следует обратить особое внимание на размещение клапана, необходимого для выпуска воздуха, скопившегося внутри батареи (кран Маевского). Этим вы исключите возможность завоздушивания системы отопления. препятствующей снижению теплоотдачи. Перед клапанами следует установить фильтры для очистки поступающего в систему теплоносителя от механических частиц. Снизу на «глухой» стороне радиатора следует установить заглушку.

Грамотная установка биметаллических радиаторов требует соблюдения следующих пунктов:

• Необходимо произвести замеры и разметить места, где будут расположены основные крепежные компоненты.
• В случае замены старые батареи срезаются, из стояка удаляются остатки труб, на место которых ставятся краны (детальнее: «Замена батарей отопления своими руками — сделаем всё сами «).
• Зафиксировать крепежи следует с помощью подходящих дюбелей и цементного раствора.
• Выполнение, собственно, установки самих радиаторов. При этом пристальное внимание следует уделить их установке строго по уровню. Благодаря малому весу радиатор держится очень надежно.
• Далее необходимо соединить клапан батареи с основной частью отопительной системы. Радиаторы подсоединяются к трубам с помощью футорок, переходников и специально подготовленных медных труб.
• Установив клапан, следует проверить его работу.

Как правильно установить биметаллическую батарею. Состав набора для подключения батареи

1. Переходники.

2. Кронштейны.

3. Воздуховыпускной клапан.

4. Прокладки.

5. Пробка.

Подготовьте тару для сбора воды. Перекройте водоснабжение и слейте жидкость из системы отопления. Раскрутите резьбовые соединения труб старой батареи и демонтируйте радиатор.

Подготовьте тару для сбора воды

Сделайте разметку с указанием точек установки креплений. Возьмите новую батарею, приложите ее к подводкам и нанесите места размещения кронштейнов. На этом этапе вам понадобится уровень, при помощи которого вы сможете убедиться в горизонтальности установки, а также маркер либо карандаш для нанесения меток.

Разметка на стена для установки радиатора отопления своими руками

Просверлите отверстия в отмеченных точках. Для фиксации кронштейнов используйте дюбеля. Если ваш радиатор имеет менее 7-8 секций, крепление может выполняться с использованием 3 кронштейнов, а если секций больше, крепежей должно быть 4.

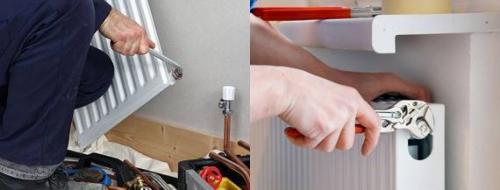

Установка батарей отопления в квартире

Установите агрегат на кронштейны. Установка должна быть выполнена так, чтобы горизонтальный коллектор располагался на размещенных вами крюках. Дополнительно вам нужно знать, что главным нюансом установки биметаллических агрегатов является тот факт, что удалять защитный целлофан можно лишь после того, как устройство будет установлено и проверено.

Выполните монтаж клапана Маевского. Он идет в монтажном наборе.

Выполните монтаж клапана Маевского

В завершении останется лишь выполнить установку запорных и терморегулирующих изделий, после чего соединить батарею с отопительной системой.

Таким образом, установка биметаллических радиаторов хоть и является довольно сложным мероприятием, но и с ним можно справиться своими силами. Следуйте инструкции и помните о полученных рекомендациях на каждом этапе монтажа. Удачной работы!

Что нужно для установки биметаллических радиаторов. Установка биметаллических батарей

Проводить монтаж отопительного устройства необходимо строго по инструкции, изложенной в паспорте прибора.

В ней четко описана процедура подключения биметаллических радиаторов отопления для определенной модели. Надо отметить, что монтаж всех элементов системы проводится в полиэтиленовой упаковке радиатора. И снимать эту упаковку нельзя до завершения всего процесса установки.

Рассмотрим, как подключить биметаллический радиатор отопления самостоятельно. При проведении монтажных работ надо учитывать следующие нюансы:

располагать батарею лучше следует по центру окна;
• устанавливается оборудование только в горизонтальном положении;
• обогревательные детали устанавливать надо на одном уровне в пределах помещения;
• от стенки до батареи расстояние должно быть от 3 до 5 см. Слишком близкое расположение отопительной системы к стене будет приводить к тому, что тепловая энергия станет распределяться нерационально;
• от подоконника надо выдерживать расстояние 8-12 см. При слишком маленьком зазоре тепловой поток от батареи снизиться;
• между радиатором и полом расстояние должно быть 10 см. Если установить прибор ниже, эффективность теплообмена понизится. Также неудобно будет проводить очистку пола под батареей. А вот слишком высокое расположение отопительного агрегата станет причиной того, что температурные показатели внизу и вверху комнаты будут сильно отличаться.

Алгоритм монтажа биметаллического радиатора следующий:

проводится разметка места для установки на стене кронштейнов;
1. фиксация кронштейнов. Если стена кирпичная либо железобетонная, то кронштейны закрепляются при помощи дюбелей и цементного раствора. Если вы имеете дело с гипсокартонной перегородкой, то фиксация осуществляется двусторонним креплением;
2. на кронштейны ставится батарея;
радиатор подсоединяется к трубам;
3. устанавливается термостатический клапан либо краник;
4. вверху батареи ставится воздушный клапан.

Ниже приведены некоторые рекомендации касательно самостоятельной установки биметаллического отопительного прибора:

• перед началом монтажа следует перекрыть поступление теплоносителя в систему на выходе и входе. В трубопроводе жидкость должна отсутствовать;
• перед установкой необходимо проверить комплектность батареи. Радиатор должен быть в собранном виде. В противном случае нужно провести сбор агрегата согласно инструкции производителя;
• во время сборки абразивные материалы использовать запрещено. Поскольку конструкция батареи должна быть герметичной. А абразивные вещества могут разрушить материал устройства;
• в биметаллических радиаторах используется как правосторонняя, так и левосторонняя резьба. Об этом нужно помнить во время затягивания крепежных деталей;
• при соединении санитарно-технических фитингов большую роль играет правильный выбор материала. Как правило, используют лен с термически стойким герметиком. Применяются нити Tangit либо лента ФУМ;
перед началом установки вы должны иметь четко спланированную схему подключения радиатора. Тут надо отметить, что схема подключения биметаллических радиаторов отопления может быть нижней, диагональной либо боковой;
• когда монтаж закончен, проводят включение прибора: плавно открываются все вентили агрегата, преграждавшие ранее путь теплоносителю. Если открыть краники резко, можно спровоцировать засорение внутреннего трубного сечения либо вызвать гидроудар. После того, как вентили открыты, следует спустить лишний воздух при помощи воздухоотводчика;
• не стоит перекрывать биметаллические батареи экранами, устанавливать их в стенных нишах. Это приведет к тому, что теплоотдача прибора резко снизится.

Как правильно установить радиатор отопления в частном доме. Необходимые элементы для монтажа своими руками

Далее, перед установкой радиаторов отопления в частном доме или квартире, следует подготовить все необходимые для монтажа детали, инструменты и материалы. Узнайте, когда у вас будет окончание отопительного сезона , потом можете приступать к работам.

Помимо непосредственно самой батареи для обогрева, при монтаже радиаторов отопления своими руками предусматривается установка следующих важных элементов:

• Кран Маевского . Это небольшое приспособление, монтируемое на свободный верхний выход (коллектор) батареи. Его функция состоит в автоматическом выведении воздуха, который может образовываться в системе. Наличие такого устройства является обязательным при монтаже алюминиевых или биметаллических радиаторов, если же речь идет об установке батарей отопления из чугуна, то здесь кран Маевского на батарею не ставится – вместо него устройство для автоматического выведения воздуха монтируется в более высокой точке системы.
• Автоматический воздухоотводчик – может выполнять ту же функцию, что и кран Маевского. Для установки на радиаторы используется редко. Изготавливается в никелированном или латунном корпусе. Нередко применяется для выведения воздуха наружу на других участках отопительной системы, как в вышеописанном случае с установкой чугунных батарей.
• Заглушка . Радиаторные батареи с боковым подключением имеют четыре выхода, три из которых занимают входной и выходной трубопроводы и устройство для автоматического спуска воздуха. На четвертый выход как раз и ставится заглушка, которая обычно окрашивается белой эмалью и хорошо соответствует внешнему виду отопительного прибора.
• Шаровые или запорные краны . Их ставится два: на входе и на выходе радиатора. Основная функция таких кранов состоит в том, что если в радиаторе возникнут неполадки, его можно отсечь от остальной системы отопления, которая может продолжать функционировать дальше. Шаровые краны дешевле по цене, но менее функциональны. Предпочтительно при установке батареи отопления своими руками воспользоваться запорными кранами, поскольку они дополнительно дают возможность регулировать поток теплоносителя, а значит, и степень обогрева в помещении.
• Крюки, кронштейны и пластиковые дюбели . Это крепежные приспособления, служащие для подвешивания отопительных радиаторов и их крепления к стенам. Подробно о том, как правильно повесить радиатор отопления и какие моменты нужно учитывать при этом, сказано ниже.
• Льняная подмотка либо фум лента, а также сантехническая паста . Эти материалы нужны для обеспечения герметичности соединяемых участков.

Крепление биметаллических радиаторов. Монтаж чугунных батарей

Прежде всего рассмотрим, как выполняется крепление чугунных радиаторов к стене, так как они и по сей день остаются одними из наиболее распространенных.

Итак, данный процесс выполняется в такой последовательности:

• Крепление чугунных радиаторов отопления к стене усложнено их большим весом. Поэтому для них необходимо использовать специальные усиленные крепежные элементы.

Монтажные работы начинаются с нанесения разметки под крепежи. При этом их положение необходимо проверить уровнем.

Затем нужно высверлить отверстий под крепежи, для этого можно воспользоваться перфоратором.

• Затем в отверстия следует забить дюбеля и вкрутить в них кронштейны, на которых подвешивается прибор.

• После монтажа батареи следует проверить ее положение строительным уровнем . Если имеется отклонение, положение следует подкорректировать. Для этого на кронштейн можно уложить резиновую прокладку.

На фото – проверка положения кронштейнов

• После этого нужно лишь соединить прибор с теплопроводом. Ниже подробней рассмотрим как это делается.

Обратите внимание! Для приборов размером до одного квадратного метра достаточно одного кронштейна. Если размер больше, то к каждому квадратному метру добавляется один кронштейн.

На этом процесс монтажа завершен. Если необходимо выполнить крепление радиаторов отопления к стене из газобетона, следует воспользоваться не крюками, а специальными монтажными планками.

Причем для их крепления следует использовать специальные дюбеля для газобетона. На один квадратный метр следует установить не менее трех таких планок.

Стойки для напольного монтажа

Еще один вариант монтажа чугунных батарей– это их установка на пол при помощи специальных ножек. Как правило, ножки фиксируются саморезами или дюбелями к полу и при этом удерживают батарею при помощи специальных регулируемых скоб или цепей. Следует отметить, что такой способ установки смотрится оригинально и симпатично, особенно в классических интерьерах.

Обратите внимание! Зачастую монтажными работами занимаются компании, которые продают приборы отопления. Однако, в этом случае их цена последних значительно увеличивается. Поэтому целесообразней выполнить работу самостоятельно.

Биметаллические радиаторы инструкция. Биметаллические радиаторы отопления;, какие лучше; инструкция по выбору

0

5381

Первые радиаторы отопления, производимые из двух металлов (биметаллические) появились в странах Европы более шестидесяти лет назад. Такие радиаторы вполне справлялись с возложенной функцией поддержания комфортной температуры в помещении в холодное время года. В настоящее время производство биметаллических радиаторов возобновлено в России, на европейском рынке в свою очередь преобладают различные радиаторы из алюминиевого сплава.

Биметаллические радиаторы отопления какие лучше

Биметаллические радиаторы представляют собой каркас из стальных или медных полых труб (горизонтальных и вертикальных), внутри которых циркулирует теплоноситель. Снаружи на трубах прикреплены алюминиевые радиаторные пластины. Их присоединяют способом точечной сварки или методом специального литья под давлением. Каждая секция радиатора соединена с другой стальными ниппелями с термостойкими (до двухсот градусов) каучуковыми прокладками.

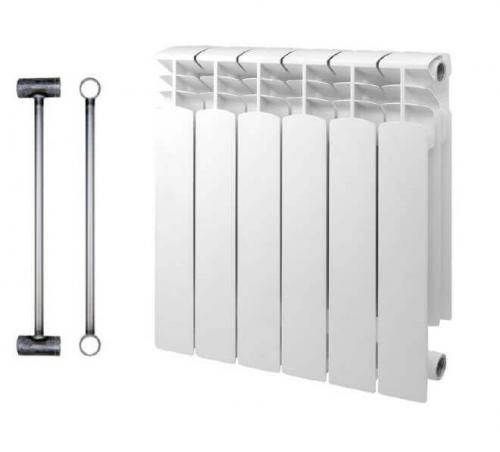

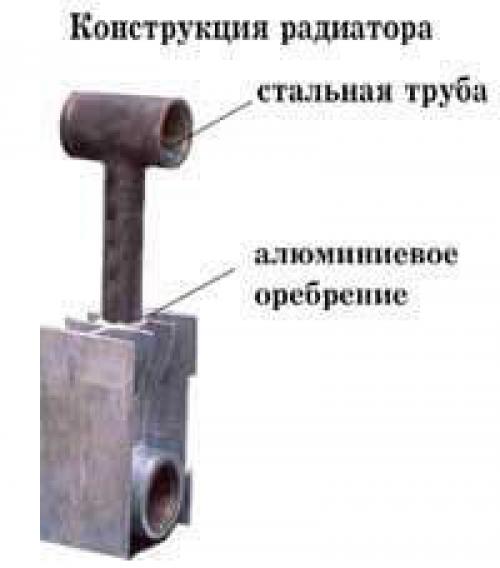

Конструкция биметаллического радиатора

В российских городских квартирах с централизованным отоплением радиаторы такого типа прекрасно выдерживают давление до 25 атмосфер (при опрессовке до 37 атмосфер) и благодаря высокой теплоотдаче выполняют свою функцию гораздо лучше своих чугунных предшественников.

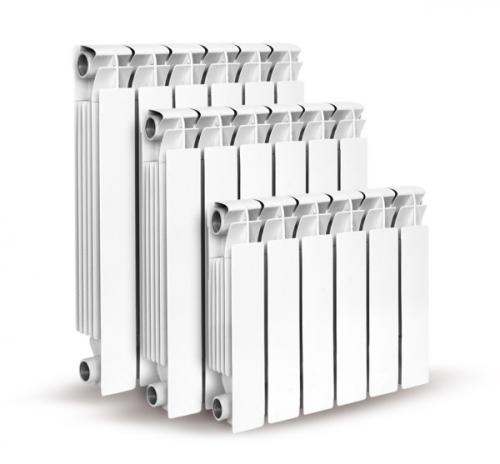

Радиатор – фото

Внешне отличить биметаллические и алюминиевые радиаторы достаточно сложно. Удостовериться в правильности выбора можно лишь сравнив вес указанных радиаторов. Биметаллический из-за стального сердечника будет тяжелее своего алюминиевого собрата примерно на 60% и вы совершите покупку безошибочно.

Устройство биметаллического радиатора изнутри

Положительные стороны использования биметаллических радиаторов

• Биметаллические радиаторы панельного типа прекрасно вписываются в дизайн любого интерьера (жилые дома, офисы и т.д.), не занимая много места. Фасадная сторона радиатора может быть одна ли обе, размер и цветовая гамма секций разнообразны (допускается самостоятельное окрашивание). Отсутствие острых углов и слишком горячих панелей делает радиаторы из алюминия и стали пригодными даже для детских комнат. Кроме того, на рынке представлены модели, которые устанавливают вертикально без использования кронштейнов за счет дополнительно присутствующих ребер жесткости.
• Срок службы радиаторов из сплава двух металлов достигает 25 лет.
• Биметалл подходит для всех систем отопления, в том числе и для центральной. Как известно, некачественный теплоноситель в муниципальных системах отопления отрицательно влияет на радиаторы, сокращая их срок службы, однако радиаторы из биметалла не боятся повышенной кислотности и низкого качества теплоносителей благодаря высокой коррозионной стойкости стали.
• Биметаллические радиаторы – эталон прочности и надежности. Даже если давление в системе доходит до 35-37 атмосфер, это не повредит батареи.
• Высокая теплоотдача – одно из главных преимуществ радиаторов из биметалла.
• Регулирование температуры нагрева с помощью термостата происходит практически молниеносно за счет небольшого сечения каналов в радиаторе. Этот же фактор позволяет вдвое сократить объем используемого теплоносителя.
• Даже если возникнет необходимость в ремонте одной из секций радиатора, благодаря продуманной конструкции ниппелей работы займут минимум времени и усилий.
• Количество необходимых для обогрева помещения секций радиатора легко рассчитать математически. Это исключает лишние финансовые затраты при покупке, монтаже и эксплуатации радиаторов.

Крепление биметаллических радиаторов к стене. Монтаж чугунных батарей

Прежде всего рассмотрим, как выполняется крепление чугунных радиаторов к стене, так как они и по сей день остаются одними из наиболее распространенных.

Итак, данный процесс выполняется в такой последовательности:

• Крепление чугунных радиаторов отопления к стене усложнено их большим весом. Поэтому для них необходимо использовать специальные усиленные крепежные элементы.

Монтажные работы начинаются с нанесения разметки под крепежи. При этом их положение необходимо проверить уровнем.

Затем нужно высверлить отверстий под крепежи, для этого можно воспользоваться перфоратором.

• Затем в отверстия следует забить дюбеля и вкрутить в них кронштейны, на которых подвешивается прибор.

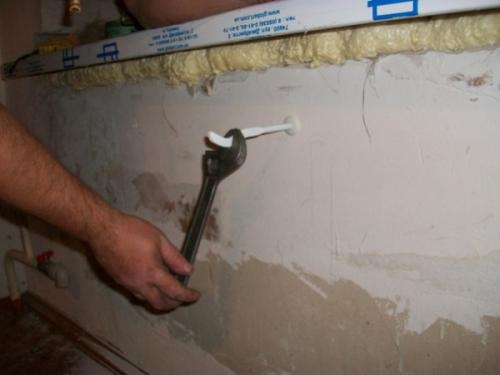

Монтаж кронштейна

• После монтажа батареи следует проверить ее положение строительным уровнем . Если имеется отклонение, положение следует подкорректировать. Для этого на кронштейн можно уложить резиновую прокладку.

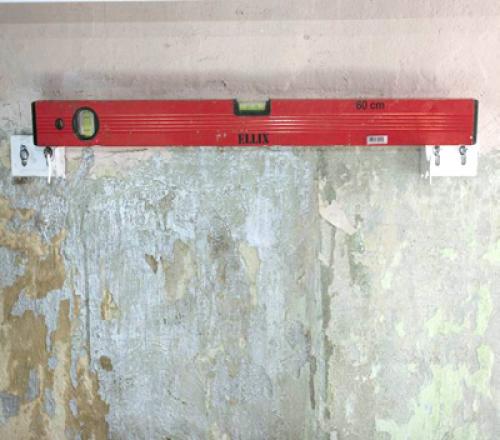

На фото – проверка положения кронштейнов

• После этого нужно лишь соединить прибор с теплопроводом. Ниже подробней рассмотрим как это делается.

Обратите внимание! Для приборов размером до одного квадратного метра достаточно одного кронштейна. Если размер больше, то к каждому квадратному метру добавляется один кронштейн.

На этом процесс монтажа завершен. Если необходимо выполнить крепление радиаторов отопления к стене из газобетона, следует воспользоваться не крюками, а специальными монтажными планками.

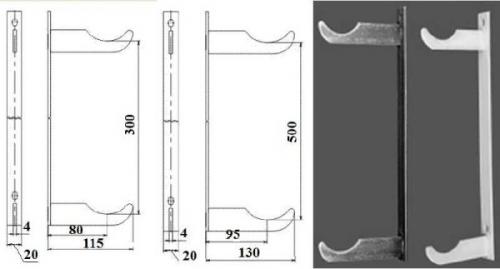

Крепежные планки

Причем для их крепления следует использовать специальные дюбеля для газобетона. На один квадратный метр следует установить не менее трех таких планок.

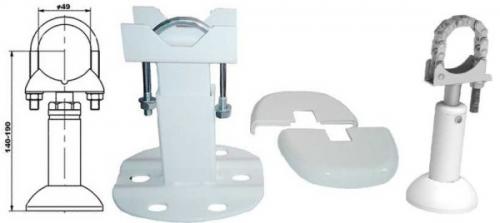

Стойки для напольного монтажа

Еще один вариант монтажа чугунных батарей– это их установка на пол при помощи специальных ножек. Как правило, ножки фиксируются саморезами или дюбелями к полу и при этом удерживают батарею при помощи специальных регулируемых скоб или цепей. Следует отметить, что такой способ установки смотрится оригинально и симпатично, особенно в классических интерьерах.

Обратите внимание! Зачастую монтажными работами занимаются компании, которые продают приборы отопления. Однако, в этом случае их цена последних значительно увеличивается. Поэтому целесообразней выполнить работу самостоятельно.
