Боковое одностороннее подключение радиаторов. Что важно учитывать перед покупкой панельного радиатора
Как правило, в жилых комнатах городских квартир под батареи отведена одна подоконная ниша. Однако их количество и формат могут варьироваться, если микроклимат оставляет желать лучшего.
Совет! Когда старые ребристые блоки не устраивают по эффективности, и температура в комнате ниже 20°С, лучше приобрести панельный радиатор с большей площадью поверхности.

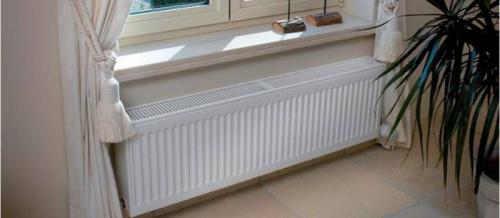

Подоконная ниша,классический вариант для бокового подключения
Перед покупкой теплового оборудования важно определиться с типом радиатора, способом его подключения и необходимостью в дополнительном оборудовании:
- трубы;
- комплект переходников и фитингов, особенно если необходимо корректировать ширину отверстий и диаметры труб.
При боковом подключении панельных радиаторов предполагается состыковка с входящей трубой сверху сбоку и выводящей снизу. Герметичный и надежный монтаж производится посредством резьбового соединения. Эффективная замкнутая схема образуется только при правильном соединении, где теплоноситель идет самотеком от верхнего коллектора к нижнему отверстию на выход – через всю конструкцию радиатора.
Качество присоединения к трубам панельных радиаторов в большей мере зависит от показателей металла – стального проката для их производства и его толщины. Эти модели не рассчитаны на высокое давление в системе. Внутренняя поверхность подвержена коррозии, даже если в техническом описании указано «нержавеющая сталь». Со временем в таких радиаторах истончается стенка (изначально 1,25 – 2,5мм) и покрывается налетом, делая их хрупкими. Рабочее давление до 10 Bar становится предельным, поэтому такие модели относительно дешевые, хотя прослужат более 10-15 лет.
Нижнее подключение радиаторов отопления. Какие радиаторы рассчитаны на нижнее подключение
Диагональная схема присоединения радиаторов недаром считается самой эффективной. Именно так обеспечивается максимальный теплосъём, равномерное распределение теплоносителя и оптимальный температурный градиент, способствующий интенсивной конвекции. Даже при нижнем подводе труб к радиатору одним из обязательных требований считается обеспечение протока воды по диагонали от верхнего края к нижнему противоположному. Но не все радиаторы имеют устройство, позволяющее добиться такого распределения теплоносителя.

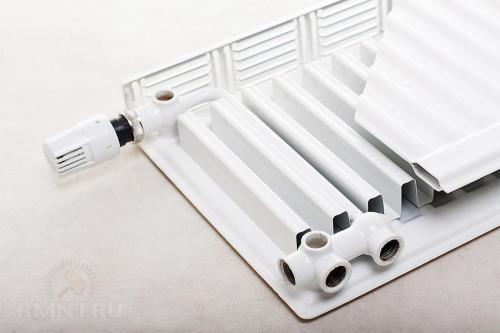

Конструкция панельного радиатора с нижней подводкой
Наиболее распространённый тип нагревательных приборов, в которых требуемые условия предусмотрены конструкцией, это стальные панельные радиаторы. Другой разновидностью можно назвать секционные радиаторы с нижним подключением, хотя коренные отличия в их устройстве имеются только у первых двух секций, все остальные — самые обычные. Оба упомянутых типа нагревателей имеют пару патрубков, расположенных в донной части, то есть ориентированных к полу. В обоих случаях специфика устройства такова, что патрубок подачи подключен напрямую к каналу, по которому теплоноситель направляется в верхнюю часть лабиринта.

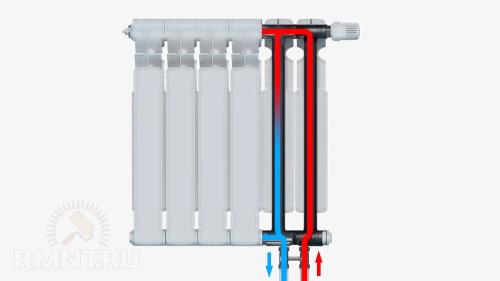

Секционный радиатор с нижним подключением
Также возможно дооснащение обычных секционных радиаторов с целью их подключения с нижним боковым подводом. Для этого используется специальная арматура, за счёт которой изменяется конфигурация каналов для циркуляции. Нижнее подключение может быть двухсторонним, в этом случае со стороны подачи вместо футорки вкручивается клапан, который торцом упирается в ниппель первой секции и глушит его, при этом выходное отверстие направлено строго вверх.

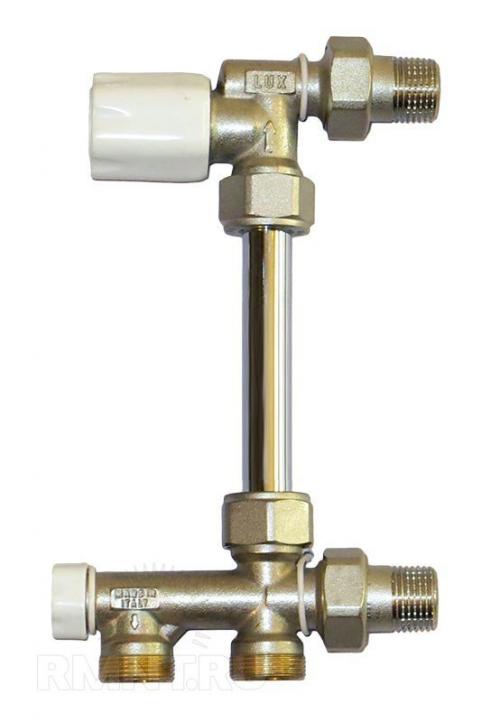

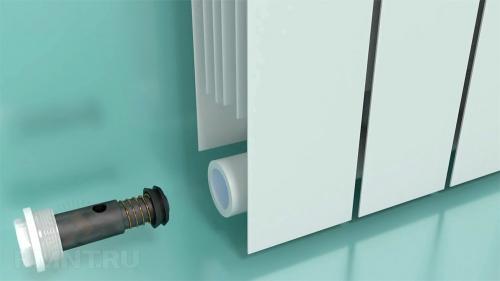

Клапан для нижнего подключения радиатора
Также возможно и одностороннее подключение, для которого необходима установка клапана с трубчатым зондом, предназначенным для оттока охлаждённого теплоносителя.
Термостатический узел для нижнего подключения радиатора
Описанный спектр арматуры может использоваться для большинства моделей секционных биметаллических и алюминиевых радиаторов. В разряде исключений оказываются разве что такие экзотические представители мира нагревательных приборов, как Rifar Monolit, не имеющие ниппелей, хотя в их модельном ряду присутствуют модификации для нижнего подвода труб. В сантехнической практике также встречаются примеры нижнего подключения чугунных радиаторов, хотя возможность такого монтажа всегда определяется индивидуально в зависимости от модели.
Правильное подключение радиаторов отопления. Виды системы
При устройстве отопительных систем применяют две схемы:
- Однотрубную – является наиболее простой, так как теплоноситель циркулирует по одной трубе, к которой последовательно подсоединены отопительные приборы. Ее недостатком является то, что она не позволяет регулировать подачу тепла. Поэтому теплоотдача соответствует проектной норме, заложенной при проектировании. Такая схема применяется в небольших системах, так как при большой протяжности трубопровода и большом количестве радиаторов, приборы будут нагреваться неравномерно.
- Двутрубную — смысл ее заключается в том, что горячая вода течет по одной трубе, а остывшая возвращается в котел по другой. Подключение батарей отопления в частном доме в этом случае осуществляется, соответственно, параллельно. Достоинством такого устройства является равномерный нагрев секций, а также возможность регулировки теплоотдачи. Из недостатков можно выделить лишь потребность в большем количестве труб, соответственно стоимость конструкции возрастает.
Схема двутрубной системы
Следует отметить, что вне зависимости от типа системы, подключение батарей отопления своими руками можно реализовать двумя способами:
- По вертикальной схеме – нагревательный прибор соединяется с вертикальным стояком, от которого выполняется разводка к радиаторам.
- По горизонтальной схеме – циркуляция теплоносителя осуществляется по горизонтальным трубопроводам.
Выбор схемы подключения батарей отопления зависит от особенностей дома. К примеру, если жилье содержит несколько этажей, то соединение реализуется по вертикальной схеме.

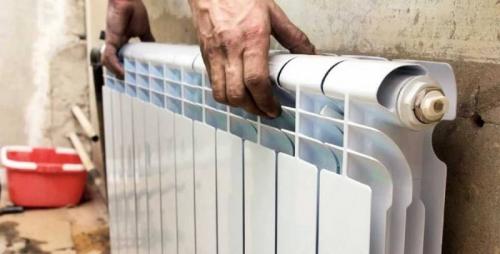

Верхнее подключение радиаторов отопления. Устройство радиатора отопления
состоит из нескольких теплообменных секций. Чем больше секций, тем, соответственно, выше мощность батареи. Существуют такие модели радиаторов, которые можно «доращивать» новыми секциями в случае необходимости уже в процессе эксплуатации.
Через все секции проходит один коллектор в верхней части и один в нижней. В каждой секции есть вертикальный канал, соединяющий верхний и нижний коллектор. Это касается всех секций, включая крайние. Поэтому радиатор имеет 4 выхода, но используются только два из них. Один подключается к трубе подачи теплоносителя, а второй служит для отвода остывшей воды обратно в котел. Незадействованные выходы закрывают заглушками. Так устроено большинство радиаторов.
Виды трубной системы
В схеме отопительной системы принципиальное значение имеет взаиморасположение входа подачи теплоносителя и выхода «обратки». Это зависит от направления теплоносителя и от типа трубной системы.

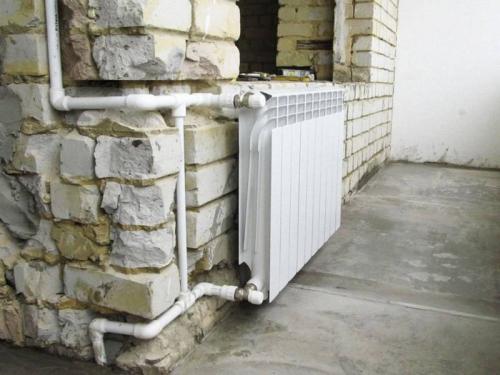

Однотрубная система
Это упрощенный вариант обустройства отопления в коттедже. Данный вариант довольно экономичен, так как требует для разводки меньше труб и выполняется с меньшими трудозатратами на монтажные работы. Система представляет собой цепь радиаторов, соединенных одной трубой. Теплоноситель, нагретый в котле, поступает поочередно в каждый радиатор, перетекая из одного в другой. То есть «обратка» из одой батареи становится подачей для следующей, и т. д.
Для однотрубных систем сейчас можно установить специальные модули Радиплект и Радиплект Терм от Gibax, благодаря которым можно поддерживать температуру в домеилирежимами. Их монтаж достаточно прост, а минимальное количество соединений даст дополнительную гарантию на надежность соединений.
Однотрубная схема подключения радиаторов отопления в частном доме имеет один существенный недостаток – при ней радиаторы нагреваются неравномерно. Самым горячим всегда будет первый радиатор, а дальше от батареи к батарее температура будет постепенно снижаться. Следовательно, поддерживать одинаковую температуру во всех помещениях имея однотрубное отопление невозможно.
При определенных особенностях планировки однотрубная система может быть вполне подходящей. Так, если в небольшом доме цепь радиаторов будет начинаться с жилых комнат и заканчиваться техническими помещениями, этот вариант может оказаться оптимальной. Но в просторных коттеджах лучше устанавливать двухтрубное отопление.
Двухтрубная система
Более дорогостоящий в обустройстве, но простой и удобный в эксплуатации вариант. В этой системе функционируют одновременно две линии труб. Первая подает горячую воду к каждой батарее. То есть идет одна труба с заходом в каждый радиатор. Теплоноситель, прежде чем попасть в радиатор, независимо от его расположения в цепи, не заходит в соседние радиаторы, а идет напрямую. Вторая труба собирает обратку из всех радиаторов и доставляет ее в коллектор нагрева.
Преимущества донного типа разводки в том, что во всех точках теплообмена достигается практически одна температура. Такая система лучше поддается регулировке и обеспечивает равномерный обогрев всего здания.
Лучевая (коллекторная) система
Коллекторная схема это вариант двухтрубного подключения, но с более сложной разводкой. Применяется в тех случаях, когда нужно скрыть трубы, например под напольным покрытием. В этом случае обустраивается два коллектора – под подачу и под обратку, и от каждого радиатора тянется одна труба в первый коллектор, и еще одна во второй.
В некоторых схемах подключения применяются два вида системы. Весь дом может отапливаться по двухтрубному принципу, но для отдельного участка, например веранды или большой гостиной применена связка нескольких радиаторов по однотрубному принципу. При разработке двухтрубной схемы подключения батарей отопления в частном доме главное не запутаться в коллекторах подачи и обратки.
Терморегулятор для радиатора отопления: конструкция и установка
Схема подключения радиаторов к отопительной системе
Теплоноситель перемещается по трубам и каналам батарей благодаря двум факторам. Первый – это стремление жидкости заполнить пустоты. При отсутствии воздушных пробок создается естественный динамический напор теплоносителя. Второй фактор – движение потоков разной температуры. Горячая вода стремится вверх, вытесняя в нижний поток холодную.
Диагональное верхнее подключение
Диагональное подключение радиаторов с верхней подачей позволяет обустроить самое эффективное отопление помещений. Горячая вода подается в верхний вход, внутри она распространяется по секциям, и, остывая, опускается вниз, после чего вытесняется в нижний вход в коллектор обратки, расположенный с другой стороны радиатора.
Подключение радиаторов отопления при однотрубной системе отопления. Общие советы по подключению радиатора
На данный момент существуют разнообразные схемы и способы подключения радиаторов. Но есть несколько общепринятых особенностей, которые рекомендуется учитывать, не зависимо от метода установки.
Основным местом для установки радиаторов является область под окнами. Это делается, чтобы не пустить холодный воздух от стекла в дом, а также препятствует возникновению конденсата.
При этом длина прибора не должна превышать 70% ширины окна, в противном случае окна будут периодически запотевать. Также, для оптимальной циркуляции тепла, радиатор должен находиться от 8 до 12 см от пола, и от 3 до см от стены.
Перед установкой уточнить систему подачи тепла, так как в зависимости от нее могут понадобиться различные типы радиаторов.

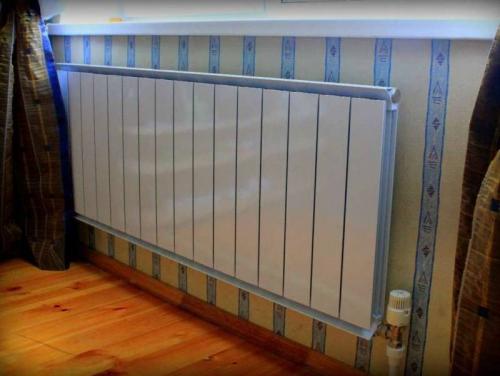

Место интеграции радиатора
Имеете ли вы последовательное подключение батарей отопления или более усложнённое – параллельное, в любом случае помните, что подача тепла является не единственной функцией этих агрегатов. Дополнительный бонус подобных устройств заключается в предоставлении радиаторами неплохой защитой от «холодного» вторжения ветров и сквозняка.

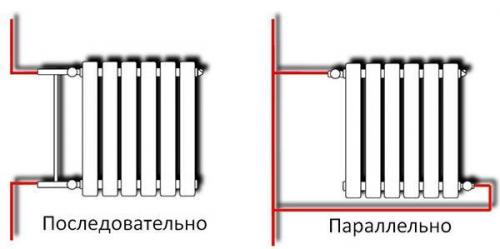

Последовательное и параллельное подключение радиаторов отопления
Поэтому не удивительно, что именно под подоконниками находят своё пристанище эти спасительные устройства. Радиаторы отопления способны обеспечить отличную тепловую завесу, особенно в локализации оконных проёмов.
Перед использованием конкретного вида подключения схематически составьте план, на котором чётко и визуально обозначьте места расположения устройств, проведите верные расчёты монтажного расстояния.
Радиаторы расположены правильно в следующих случаях:
- устройства находятся на расстоянии 100 мм от нижней линии подоконника;
- расстояние до пола – 120 мм;
- расстояние до стен – 20 мм.
Схемы подключения радиаторов отопления в частном доме. Особенности монтажа отопительных радиаторов
Каждый частный дом – строение индивидуальное и неповторимое, поэтому и конкретная схема подключения батарей отопления в частном доме составляется, исходя из реалий жилья и его архитектуры. Нарушение монтажа может привести к тому, что радиаторы будут прогреваться неравномерно, будут возникать воздушные пробки, движение теплоносителя будет затруднено, и эффективность работы котла и расхода энергоносителей будет сведена к минимуму.
Схему можно составить самостоятельно, имея хоть какой-то опыт домашних и строительных работ, но проще и эффективнее обратиться в соответствующую компанию, предоставив организации взять на себя ответственность за качественную работу отопления в вашем доме. Разрабатывая и воплощая в жизнь схему трубной разводки и монтажа всех коммуникаций, нужно уделить внимание таким пунктам:
- Проверить соответствие теоретического монтажа труб и радиаторов реальным характеристикам приобретенных приборов и материалов, используя выкладки расчетов похожих схем;
- Обеспечить правильное и последовательное подсоединение комплектующих системы – это трубы, запорная, контролирующая и регулирующая арматура, отопительный котел и насосы;
- Подобрать материалы, узлы и детали, наилучшим образом подходящие для выбранной схемы.
Элементы управления отопительной системы
Следующий этап – выбор места размещения и схемы подключения радиаторов согласно существующим СНиП:
- Между полом и нижней кромкой батареи должно быть расстояние ≥ 10-12 см;
- Между подоконником и верхней кромкой батареи отопления должно быть расстояние ≥ 8-10 см;
- Между задней стенкой радиатора и стеной дома должно быть расстояние ≥ 2 см;
- Нежелательно располагать радиаторы в нишах или закрывать их декоративными экранами.
Важно: Если пренебречь этими простыми правилами, то коэффициент отдачи тепла радиатором существенно понизится, вызвав нарушения в работе всей системы отопления.
Декоративная решетка радиатора
Оптимальное место для установки радиаторов в любом помещении – под окном, а если нет окна – рядом с дверью. То есть, источник тепла должен купировать исходящие потоки холодного воздуха. Если в комнате несколько окон, то по возможности радиаторы рекомендуется располагать под каждым окном, подключая их последовательно. Если комната угловая, то радиаторов вдоль холодной стены тоже должно быть установлено несколько. Такая схема подключения отопления в частном доме не будет намного дороже, но обеспечит теплом любое, даже неприспособленное для отопления помещение.
Современные схемы отопления подразумевают, что каждый радиатор имеет опцию ручной или автоматической регулировки обогрева – клапана или вентили, автоматические терморегуляторы. Эти механизмы позволяют регулировать теплоотдачу отдельно взятого радиатора в ручном или автоматическом режиме.
Диагональное подключение радиаторов подача снизу. Двухтрубный
Применение двух труб помогает избавиться от главного недостатка, который имеет однотрубная подводка — неравномерный нагрев теплообменников. В двухтрубной разводке используются два трубопровода: первый подводит тепловой носитель к отопительным приборам, а второй работает в обратке, транспортируя охлажденную жидкость к котлу. Таким образом, температура последнего в двухтрубной системе теплообменника практически не отличается от параметров первого. Двухтрубная подводка не так часто применяется в коммунальном домостроении, в индивидуальном строительстве имеет несколько вариантов соединения, основные из них — тупиковый и попутный.
В тупиковом варианте включение радиаторных устройств производят последовательно от котла подающим и обратным трубопроводом, при этом чем дальше расположен обогреватель, тем по большему пути проходит до него тепловой носитель. Присоединение последней в цепи батареи происходит по самому длинному пути — это приводит к тому, что тепловые обменники при таком включении прогреваются неравномерно.
Правильное подключение радиаторов отопления при двухтрубной системе — применение попутной схемы Тихельмана, в которой рабочее тело в подающей и обратной линии двигается по замкнутому контуру в одном направлении (отсюда название — попутка). При ее реализации, в отличие от тупикового монтажа, где трубы как бы упираются в тупик на крайнем нагревателе и возвращаются обратно, используется круговая проводка. В этом варианте общая длина контура подачи и обратки, подходящего к каждому радиатору, одинакова вне зависимости от расстояния до котла — это способствует их равномерному прогреву.
Таким образом, попутка является наиболее выигрышной из всех рассмотренных выше разводок с точки зрения равномерности прогрева теплообменников — это помогает сэкономить финансовые средства на установке регулировочных элементов (терморегуляторов) в каждое отдельно стоящее устройство.
