Одним из главных элементов комфортной езды на автомобиле климатических условиях России, является эффективная работа его системы отопления, основная деталь которой представляет собой небольшой радиатор, перегоняющий через свои каналы нагретый антифриз, тем самым обеспечивая подачу теплого воздуха в салон.

Выявив неисправность системы отопления, перед началом работ по ее устранению необходимо приобрести новые детали, перечень которых выглядит так:

1. Новые металлические стяжки для герметизации патрубков 2 шт. (хомуты на языке специалистов по ремонту автомобилей).
2. Два патрубка радиатора системы отопления.
3. Антифриз 5 литров.
4. Автогерметик (понадобится для более надежной фиксации патрубков).

Цена запчастей для замены радиатора печки для автомобилей ВАЗ 2113, 2114 сильно зависит от качества изготовления и вида применяемого при этом материала, а именно; алюминий или медь, которые соответственно, имеют свои эксплуатационные плюсы и минусы:

• Алюминиевый - обладает более доступной ценой в пределах 800 - 1500 рублей, срок безаварийной работы составляет примерно 3 - 5 лет, его теплоотдача равна 209,3 Вт/мгрд и практически неремонтопригоден при появлении микротрещин на его корпусе;
• Медный - ценовая категория 1600 - 2500 рублей, обладает безаварийным эксплуатационным сроком около 5 - 7 лет, повышенной теплоотдачей до 389,6 Вт/мгрд (заметно быстрее прогревается салон машины), и при появлении различных дефектов в корпусе, есть возможность их запайки.

Сильно варьируется и цена работы по замене радиатора печки ВАЗ 2114. Так, в сертифицированных сервисах она составляет около 7-9 тысяч рублей, а в частных гаражах 4-5 тысяч, поэтому многие автовладельцы предпочитают провести этот ремонт своими руками.

Замена радиатора печки ВАЗ 2114 без снятия панели. Быстрая замена радиатора печки и крана отопителя ВАЗ 2114 без снятия панели

Сегодня приехал наш постоянный клиент на вполне ещё бодрой четырке, появился антифриз на коврике у ног пассажира а так же печка дует холодным на холостых, на оборотах слегка теплым.. Что бы убедится, что именно подтекает, радиатор, патрубки или кран, снимаем правую боковину торпеды.

В нашем случае было комбо, радиатор и кран отопителя в замену. Хочу сразу развеять все мифы, о том, что можно заменить радиатор печки на ВАЗ 2114 без снятия панели, снимать ее целиком не придется, а вот открутить и немного отодвинуть будет нужно! Что бы никого не путать я разделил статью на две части в первой рассмотрим замену радиатора печки ВАЗ 2114, а во второй замену краника печки.

Инструмент и приспособления

Никаких особых инструментов и приспособлений нам не потребуется. Нужна будет крестовая отвертка и головка на 8 и 10.

Подготовительные операции

Внимание! Обязательно даем машине остыть!

1. Снимаем защиту двигателя.
2. Сливаем антифриз. Я снимаю патрубки с краника отопителя в моторном отсеке, предварительно подставив специальное корыто для чистого антифриза. Это позволяет слить по максимуму охлаждающею жидкость с радиатора печки. Не забудьте только открыть кран печки. Как только антифриз перестал литься, откручиваем две гайка на 10 крепящие кран печки (если вы его будите менять!).

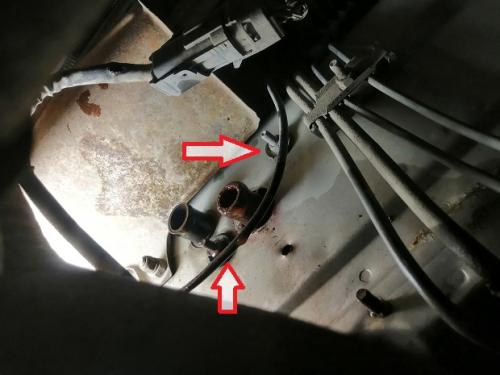

Штуцера крана печки в моторном отсеке.

Замена радиатора печки ВАЗ 2114

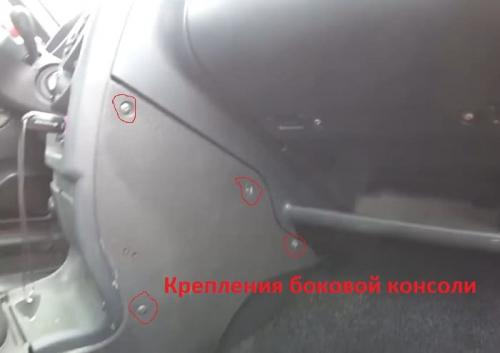

1. Снимаем обе боковины. (первое фото в статье)
2. Откручиваем семь саморезов центральной консоли.

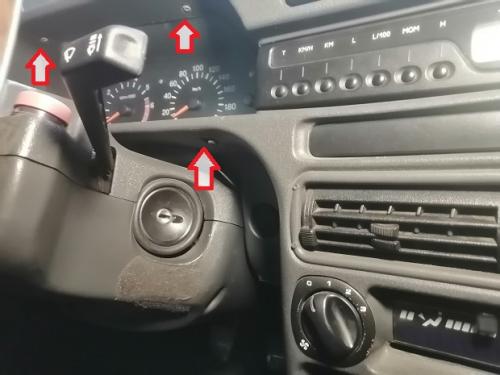

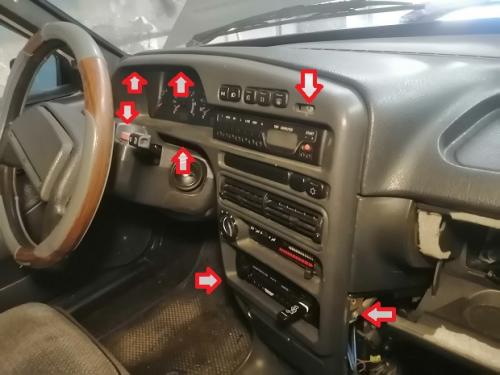

Крепление рамки панели приборов.

1. Отодвигаем консоль можно даже не отсоединять никакие штекера, необходимо только снять ручку переключателя скорости вентилятора и пластмассовые ручки с рычагов управления воздушным потоком печки.

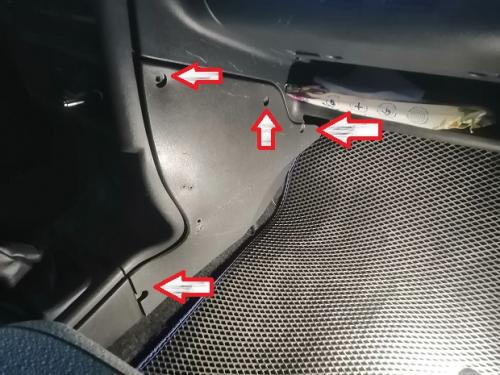

2. Снимаем бардачок или как его называют в иномарках отделение для перчаток. Шесть саморезов, четыре внутри и два внизу.

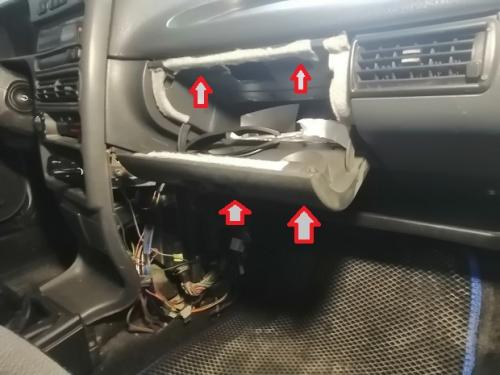

Крепление бардачка.

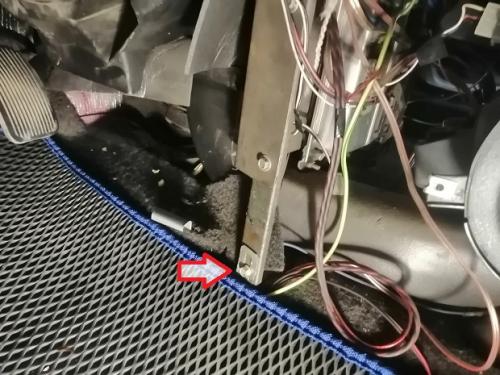

1. Откручиваем болты крепления железного каркаса панели с обоих сторон. Головка на 8.

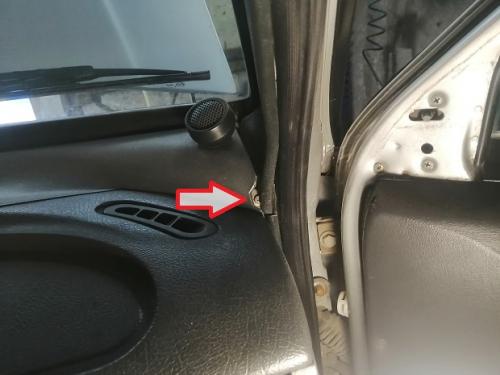

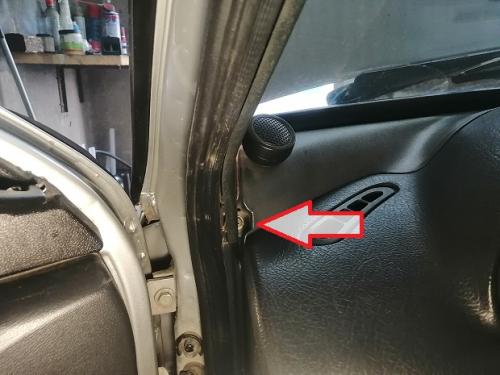

1. Выкручиваем саморезы крепления панели у боковых стоек справа…

1. … и слева

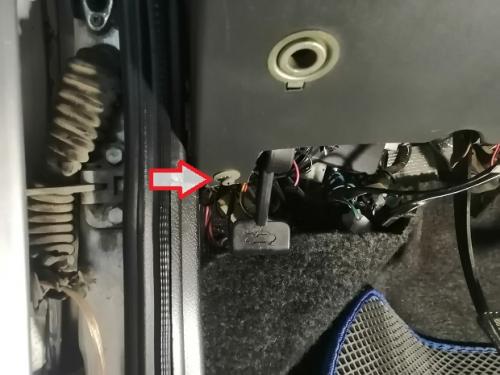

1. Так же есть парочка снизу слева и справа

1. Отодвигаем панель на себя.

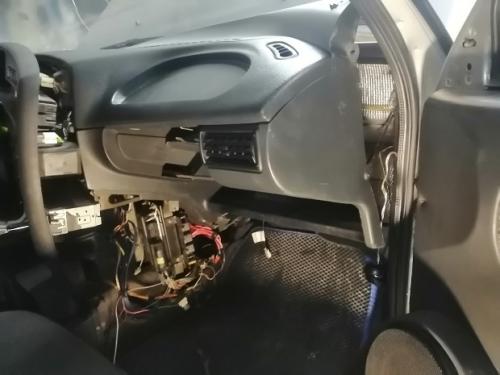

Отодвинутая панель.

1. Теперь у нас есть доступ к радиатору печки. Ослобляем хомуты и снимаем с радиатора печки патрубки. Подложите тряпку поскольку может выльется немного тосола. Откручиваем три винта крепления радиатора печки.

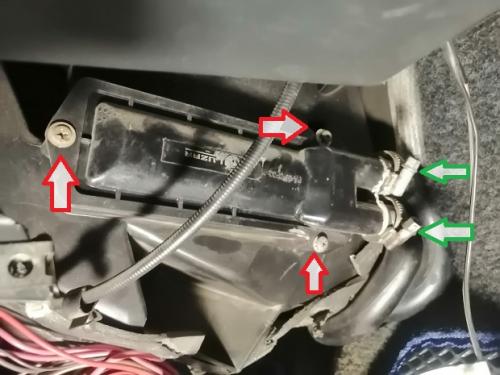

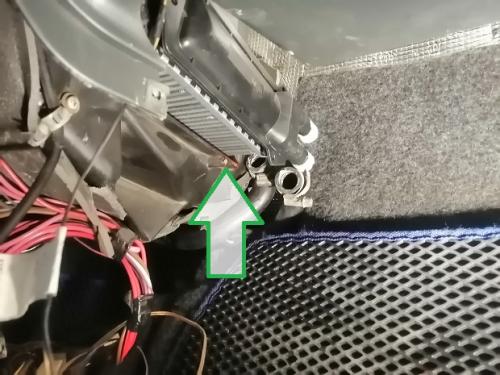

Крепление радиатора печки

1. Приподняв панель до упора вверх вынимаем радиатор отопителя.

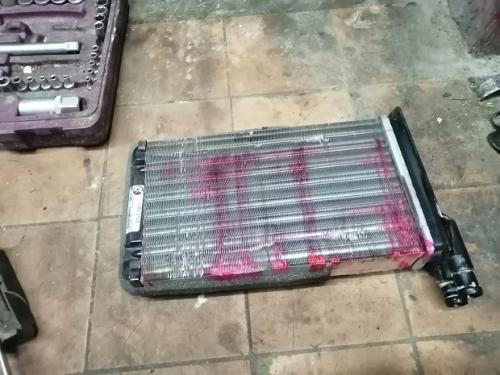

Старый радиатор печки.

1. новый радиатор печки

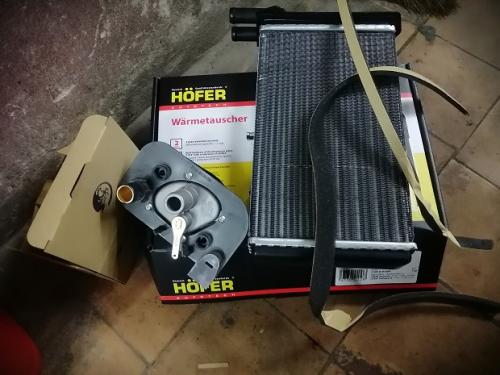

Новый радиатор и кран печки.

1. Если вы не меняете краник печки, то устанавливаете на место новый радиатор печки подключаете патрубки, собираете панель, заливаете антифриз и наслаждаетесь теплом в машине.

Замена радиатора печки ВАЗ 2114 со снятием панели. Порядок выполнения работы

Замена радиатора печки ВАЗ-2114 без снятия торпеды позволяет сэкономить время, причем для этого не потребуется особых навыков. Сразу оговоримся, что часть торпеды все-таки разобрать придется, но центральная консоль останется на месте, а это самая трудоемкая часть операции. На начальном этапе работы снимается боковая часть панели со стороны пассажира, для этого отверткой необходимо открутить крепящие ее саморезы.

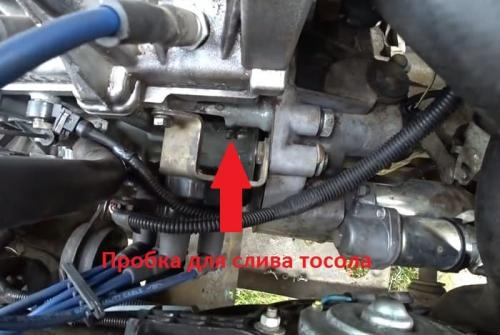

Для слива охлаждающей жидкости необходимо выкрутить болты передней защиты, которая находится под моторным отсеком.  Тосол сливается через специальную пробку, которая находится в блоке цилиндров, для ее выкручивания понадобится накидной ключ на 13.  Чтобы он не разливался по земле или по полу гаража, под машину ставится емкость. Чтобы увеличить скорость вытекания антифриза, можно отрыть крышку расширительного бачка.

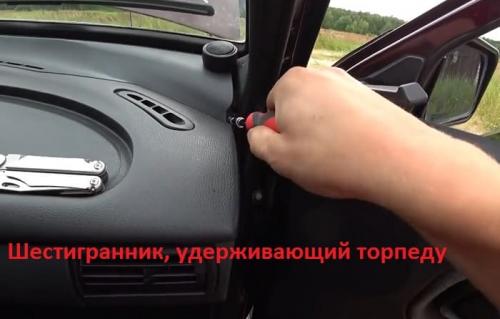

При помощи шестигранника со стороны пассажира выкручивается крепление торпеды, после чего ее можно легко отогнуть.

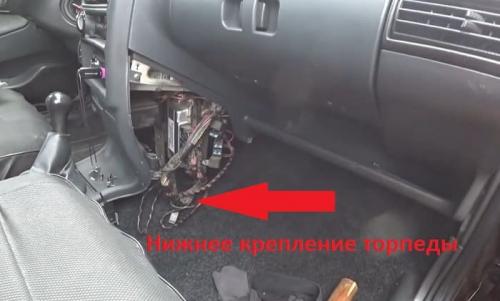

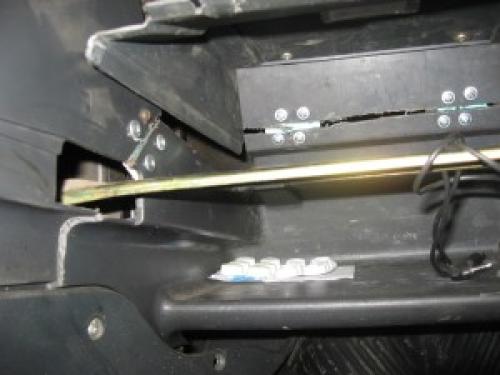

Далее нужно выкрутить еще одно крепление, находящееся со стороны пассажира под нижней частью центрально консоли. После этого торпеду можно легко приподнять, чтобы она осталась в таком же положении, установить под нее упор подходящей длины, достаточно бруска сечением 50х50 мм длиной около 40 см.

В открывшемся пространстве можно увидеть радиатор отопителя , который крепятся на трех саморезах. Их необходимо выкрутить, чтобы его можно было спокойно извлечь из гнезда. При этом возникнет проблема — за пластиковым корпусом торпеды спрятан еще один саморез, который требуется выкрутить. Чтобы добраться до него в пластмассе целесообразно просверлить небольшое отверстие, через которое можно будет просунуть отвертку. Для этого предварительно нужно вынуть бардачок. Если пытаться отодвинуть торпеду, можно поломать пластмассу и тогда снятие радиатора печки на ВАЗ-2114 превратится в дорогостоящую процедуру.

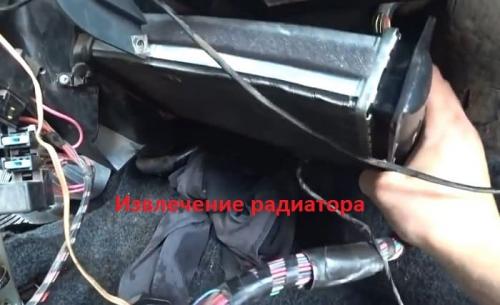

Далее можно приступить непосредственно к демонтажу радиатора отопителя. Для этого снимаются хомуты и отсоединяются патрубки, под которые лучше подложить небольшую емкость или ветошь, поскольку в системе еще остается антифриз, который выльется прямо в салон. После этого радиатор достаётся из посадочного гнезда без всякого усилия. Желательно рассмотреть его, чтобы увидеть, где было повреждение и откуда вытекает тосол, в этом месте появляются коррозионные повреждения и видны потеки, что еще раз подтверждает то, что требуется замена радиатора печки .

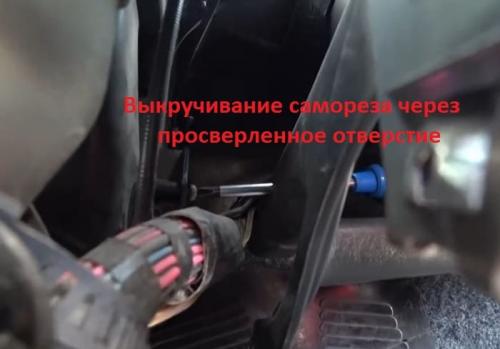

Новый радиатор отопителя устанавливается на место без усилий, с этим не должно возникнуть никаких проблем. Он закрепляется саморезами, в том числе, через просверленное ранее в торпеде отверстие. При этом желательно провести ревизию краника, поскольку это еще одно слабое место системы отопления. Он должен быть полностью сухим, а его рычажок легко поворачиваться. Бардачок устанавливается на место, торпеда и снятая боковая панель прикручиваются к креплениям.

Перед тем, как заливать охлаждающую жидкость, требуется проверить, затянута ли пробка на блоке цилиндров, чтобы охлаждающая жидкость не выливалась. Свежий тосол заливается до уровня в расширительный бачок, если в процессе работы уровень упадет, то его придется долить.

Для проведения испытаний нужно завести двигатель и, подождав, пока он прогреется, включить печку. Она должна хорошо греть в разных режимах, а салон оставаться сухим, без пятен выливающегося антифриза с характерным запахом. Первое время рекомендуется периодически поглядывать на пол, чтобы убедиться, что все соединения герметичны, а новый радиатор не бракованный.

Радиатор печки ВАЗ 2114, какой лучше. РАДИАТОР ПЕЧКИ

Часто причиной отсутствия тепла в машине является радиатор печки на ВАЗ. Радиатор печки ВАЗ 2114 предназначен отдавать тепло охлаждающей жидкости, проходящей через него, в салон автомобиля. Этот элемент со временем забивается грязью и мусором, и охлаждающая жидкость через него не проходит. Кто-то пытается промывать систему, добавляя в антифриз специальные химические жидкости, но практика показывает, что лучше замены здесь ничего придумать нельзя. Замена более целесообразна, радиатор стоит в целом недорого, а лишний раз его снимать и устанавливать довольно хлопотно. Меняют деталь и в случае, если в салоне началась течь тосола.
Все радиаторы печки (РП) условно можно разделить на три типа по материалу изготовления и типу изготовления:

1. Сборные алюминиевые;
2. Несборные алюминиевые;
3. Медные (латунные).

Заводским считается алюминиевый радиатор Димитровградского автоагрегатного завода (аббревиатура ДААЗ).

В свою очередь, алюминиевые детали могут быть и неоригинального производства. Как правило, они ощутимо дешевле заводских запасных частей, но вот качество бывает разным.

Какой радиатор охлаждения лучше на ВАЗ 2114 установить в печку, единого мнения у автовладельцев нет, но однозначно оригинальные запчасти являются самыми надежными. Среди фирм-производителей деталей можно отметить:

• ДААЗ;
• LUZAR;
• Pramo;
• Fenox;
• Kraft;
• Bautler;
• «Оренбургский радиатор».

Стоимость у всех радиаторов разная, самыми дорогими считаются медные детали. Следует знать, что радиатор печки ВАЗ 2115 (ВАЗ 2113) абсолютно идентичен с печным элементом модели 2114, поэтому взаимозаменяемость у них полная. Кроме того, запасная часть безо всяких доработок легко установится в ВАЗовские модели 2108-09-099, а также ЗАЗ 1102 («Таврия»).

Много негативных отзывов о РП фирмы LUZAR. Покупатели отмечают, что они плохо нагревают салон и часто подтекают. Поэтому стоит задуматься, стоит ли приобретать продукцию этой компании.

Как снять печку ВАЗ 2114. ЗАМЕНА

Замена радиатора печки ВАЗ 2115 (ВАЗ 2113) ничем не отличается от замены на модели 2114, поэтому эта работа выполняется для перечисленных марок одинаково. Для проведения работ потребуются инструменты:

• Различные отвертки (крестовые, шлицевые, разной длины и размеров);
• Набор комбинированных ключей;
• Умелые руки и максимум терпения и аккуратности.

Нужно приготовить емкость для слива охлаждающей жидкости. Вместо отверток будет удобно воспользоваться шуруповертом.

Если нужно целиком снять печку, то и панель приборов снимается полностью. Для снятия радиатора печки панель разбирается частично, наполовину. Подобный ремонт проводить не слишком просто, но самостоятельно его все же сделать можно без наличия особых слесарных навыков. Необходимо только все делать аккуратно и не торопясь. Итак, что нужно, чтобы снять радиатор печки на ВАЗ 2114:

1. Слить охлаждающую жидкость. Сначала снимаем пробку расширительного бачка и сливаем антифриз из основного радиатора, затем откручиваем пробку в блоке цилиндров и сливаем жидкость из блока.
2. Снять автомагнитолу в салоне.
3. Демонтировать заглушку, затем открутить шурупы рамки крепления комбинации приборов (всего четыре шурупа ­– два сверху и два снизу). Щиток приборов при этом не вынимается.
4. Удалить с блока управления печкой все ползунки и ручки.
5. Снять кожух рулевой колонки (крепления сверху и снизу).
6. Демонтировать крышку диагностического разъема (находится под прикуривателем), отвернуть саморезы крепления самого разъема.
7. Разъединить разъем прикуривателя.

Замена радиатора печки ВАЗ 2115 без снятия торпеды. Процесс замены радиатора печки

После того как подготовительные работы были завершены, можно приступать непосредственно к замене радиатора печки:

1. Снимите кожух с рулевого вала и отключите кнопку аварийной сигнализации.
2. Следующим шагом выщелкивает под рулевые переключатели. Снимите с них разъемы и уберите в сторону.
3. Найдите черный и серый провод, отсоедините их от основы токосъемных колец звукового сигнала. Важно запомнить, где какой был проводник. Иначе впоследствии сигнал будет срабатывать от поворота руля. Не перепутайте провода.
4. Выкрутите винты и демонтируйте боковые экраны консоли.
5. Откройте крышку диагностического разъема путем выкрутки крепежных винтов. Далее нужно снять разъем со щитка панели приборов.
6. Следующим шагом снимается разъем с лампы подсветки пепельницы и прикуривателя.
7. На блоке управления отопителя снимите рычаг переключателя скоростей и ручки управления заслонками.
8. Далее снимите магнитолу, раскрепите ее и вытяните салазки. Отсоедините разъемы от кнопок и блока БСК. Демонтируйте щиток панели приборов.
9. Открутите винты крепления центрального кронштейна при помощи ключа на 8 и вытяните его. Предварительно отсоедините разъем блока управления двигателя.
10. Раскрепите блок отопителя и спустите его вниз настолько, насколько это позволят сделать управляющие тросы.
11. Возьмите маркер и пометьте положение, в котором располагается рулевая колонка. Это нужно для того, чтобы во время сборки все поставить на свои места.
12. Зубилом открутите два срезных болта против часовой стрелки. Во время сборки ставьте новые, можно несрезного типа. Открутите две гайки ключом на 13 и опустите колонку на сиденье.
13. Снимите накладки передних стоек.
14. На этом шаге нужно послабить хомуты и демонтировать трубки из радиатора печки. Подложите какой-нибудь хорошо впитывающий жидкость материал. Из радиатора может выйти остаток тосола.  Теперь открутите 5 винтов крепления торпеды (два в области передних стоек, два сразу под ними и один справа от регулятора подсветки приборов).
15. Теперь можно менять радиатор.
