Как правильно подключить батарею к системе отопления. Варианты подключения радиаторов
Чтобы знать, как правильно подключить батарею отопления, нужно учесть, что помимо типов разводки трубопровода существует несколько схем подключения батарей к отопительной системе. К ним относятся следующие варианты подключения радиаторов отопления в частном доме:
В этом случае подключение отводящей и подающей трубы производится с одной стороны радиатора. Такой способ подключения позволяет достичь равномерного прогрева каждой секции при минимальных затратах на оборудование и небольшой объем теплоносителя. Чаще всего используется в многоэтажных домах, с большим количеством радиаторов.
Полезная информация: Если батарея, подключенная к системе отопления по односторонней схеме, имеет большое количество секций, эффективность ее теплоотдачи значительно снизится из-за слабого прогрева ее отдаленных секций. Лучше следить за тем, чтобы число секций не превышало 12 шт. или использовать другой способ подключения.
Используется при подсоединении к системе отопительных приборов с большим количеством секций. В данном случае подводящая труба так же, как и при предыдущем варианте подключения, находится сверху, а обратка – снизу, но располагаются они с противоположных сторон радиатора. Таким образом, достигается прогрев максимальной площади батареи, что повышает теплоотдачу и улучшает эффективность обогрева помещения.
Эта схема подключения, иначе называемая «ленинградкой», используется в системах со скрытым трубопроводом, проложенным под полом. При этом подключение подводящей и отводящей труб производится к нижним патрубкам секций, расположенных на противоположных концах батареи.
Недостатком данной схемы являются теплопотери, достигающие 12-14 %, компенсировать которые позволяет установка воздушных клапанов, предназначенных для удаления воздуха из системы и повышения мощности батареи.
Теплопотери зависят от выбора способа подключения радиатора
Для быстрого демонтажа и ремонта радиатора его отводящая и подводящая трубы комплектуются специальными кранами. Для регулировки мощности он снабжается терморегулирующим устройством, которое устанавливается на подводящей трубе.
Схемы подключения радиаторов отопления в частном доме. Как устроена двухтрубная система отопления
Отопление частного дома с использованием радиаторов подразумевает обустройство трубопроводной сети. Двухтрубная система отопления лучше всего подходит для самостоятельного изготовления, так как «прощает» неопытному мастеру некоторые ошибки в работе.
Общие сведения о двухтрубной системе отопления
Любая система обогрева с жидким теплоносителем состоит из одного или нескольких замкнутых контуров, соединяющих радиаторы и котёл.
В двухтрубной разводке горячий теплоноситель подаётся по одной ветви контура, а возвращается по другой, отсюда и происходит название.
Схема типичной двухтрубной системы отопления в частном доме.
Признаки классификации:
- Организация движения теплоносителя – самотёчная и принудительная.
- Конструкция – открытая или закрытая, горизонтальная или вертикальная.
- Разводка труб – лучевая, тупиковая, кольцевая.
Комбинируя свойства, можно добиться наилучшего соответствия условиям эксплуатации.
Преимущества и недостатки
Плюсы и минусы двухтрубной системы следует рассматривать с учётом эксплуатационных свойств и технических характеристик.
Преимущества | Недостатки |
Одинаковая температура теплоносителя во всех радиаторах | Повышенный расход труб – к радиатору необходимо вести 2 ветки, подводящую и отводящую |
Регулировка теплоотдачи каждой батареи | Большой диаметр труб стояка и подводки к первым в контуре радиаторам |
Небольшое гидравлическое сопротивление | |
Работоспособность всей системы при поломке одного или нескольких радиаторов | |
Использование в зданиях большой этажности | |
Гибкость вариантов подводки – в полу, в стенах, вдоль стен, под потолком и за фальшпотолком |
В таблице отмечены общие для всех двухтрубных сетей недостатки. Однако каждому варианту разводки могут быть присущи отрицательные качества, ограничивающие применение, которые мы еще рассмотрим далее.
Схемы открытых и закрытых двухтрубных систем отопления
Циркуляция теплоносителя осуществляется тремя способами:
- самотёчным (гравитационный);
- принудительным с помощью насоса;
- комбинированным.
Кроме того, системы разделяются на открытые и закрытые. Этот показатель характеризует взаимодействие теплоносителя и атмосферы.
При нагревании объём любого жидкого теплоносителя увеличивается. Известно, что жидкость практически не поддаётся сжатию, поэтому для размещения «излишков» требуется отдельное устройство – расширительный бак.
Открытый тип
Схема двухтрубной системы отопления открытого типа.
В открытых системах бак устанавливают в высшей точке, он соединён с атмосферой патрубком.
Преимущества открытой системы – простота и минимум дополнительных устройств. В качестве расширительного бачка используют любую.
Готовый расширительный бак под СО открытого типа.
По мере необходимости в бак добавляют воду. Для этого:
- устанавливают краны и соединяют систему с водопроводом;
- доливают теплоноситель через открывающийся люк.
Внимание! Открытую систему не допускается заполнять антифризом – испарившиеся газы могут быть ядовиты.
Закрытый тип
В закрытых системах используют герметичный расширительный бачок с эластичной диафрагменной или баллонной мембраной внутри. Мембрана разделяет устройство на 2 части. В одну камеру насосом нагнетают воздух под давлением 1,2–1,5 атм, а вторая соединена с трубой системы отопления.
Когда теплоноситель нагревается и расширяется, его избыток заполняет бачок. При понижении температуры жидкости мембрана выдавливает теплоноситель в систему. Предварительное нагнетание в бак воздуха позволяет поддерживать давление, необходимое для работы котла, автоматика которого отключает питание при давлении меньше 1,2 атм.
В герметичных конструкциях можно использовать антифризы или гликоли.
Схема двухтрубной системы отопления закрытого типа.
В закрытых сетях бак располагают неподалёку от котла, что упрощает контроль за работоспособностью всей конструкции.
Самотёчные схемы
Самотёчные (гравитационные) системы работают за счёт законов физики. При нормальном атмосферном давлении, будучи нагретой до 50оС, вода имеет плотность 988 кг/м3, а при 85оС — 968 кг м3.
Схема двухтрубной гравитационной системы открытого типа.
В отопительном контуре горячая вода (более лёгкая) поднимается по трубам, а остывший в радиаторах теплоноситель движется вниз, возвращаясь в котел по «обратке». Циркуляционный насос не используется.

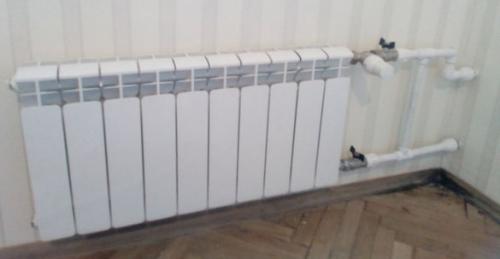

Неправильное подключение радиаторов отопления. Неправильное подключение радиатора отопления
Неправильное подключение радиатора отопления к стояку может стать причиной того, что радиатор будет давать мало тепла или не греть совсем. В этой статье хочу привести такой пример и способ устранения неполадки.

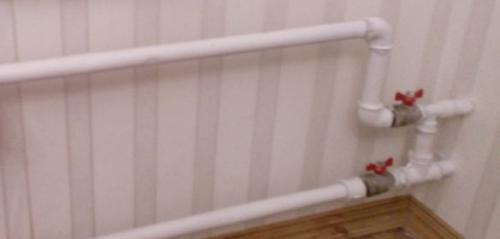

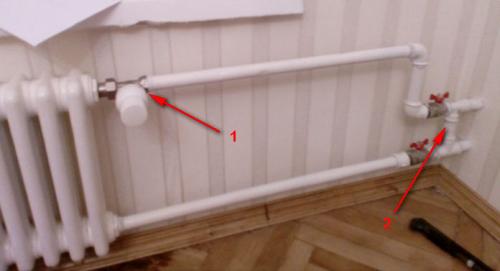

В качестве примера приведу фото. Ниже мы рассмотрим все недочеты, которые допустил сантехник при монтаже.
1. Терморегулятор.
Неправильная установка терморегулятора радиатора отопления
Первое, на что мы обратили внимание, — это неправильное положение головки терморегулятора (этот прибор могут ещё называть термоголовкой или термостатом). Терморегулятор был развёрнут головкой вверх (фото сделано после того, как мы изменили её положение), а это неправильно. Почему? Вы поймете, если познакомитесь с принципом работы термоголовки.
Принцип работы термоголовки
В сильфоне терморегулятора находится жидкость, чувствительная к изменению температуры окружающей среды (при повышении температуры значительно расширяется, при понижении — сужается).
Например, регулятор установлен в положении «3» (это примерно 20 ºС). Если в помещении температура поднимается выше заданной, жидкость нагревается, расширяется, давит на шток клапана, тем самым перекрывая просвет в трубопроводе, что приводит к замедлению циркуляции теплоносителя и понижению температуры. При понижении температуры — жидкость сжимается, шток клапана поднимается, теплоноситель циркулирует быстрее и отдаёт больше тепла.
Обратите внимание! Жидкость реагирует не на температуру теплоносителя, а именно на температуру окружающего воздуха.
Принцип работы терморегулирующей головки радиатора отопления наглядно проиллюстрирован в этом
Как правильно установить термоголовку
Частой ошибкой мастеров является монтаж термостата головкой вверх. Что происходит в этом случае: от трубопровода в помещение поступает дополнительное тепло, теплый воздух движется вверх, обтекая термоголовку, жидкость в нем нагревается, и клапан закрывается раньше, чем в помещении поднялась заданная температура.
Вывод. Головка должна быть направлена в сторону, чтобы термостат реагировал на реальную температуру в помещении.
Но в нашем случае изменение положение терморегулятора ни к чему не привело. Значит причина того, что радиаторы не грели, была не в этом.
Байпас. Ошибка №2
Байпас (англ. bypass — обход) — перемычка между подающим и обратным трубопроводом. В двух словах поясню, для чего нужен байпас в разводке системы отопления. В случае, если вы перекроете краны на радиаторе (подающий и обратный), циркуляция теплоносителя будет осуществляться в обход батареи, через байпас (имеется в виду однотрубная схема разводки). Если же у вас такой перемычки нет, то когда вы закроете краны, тепло пропадёт не только у вас, но и у всех соседей снизу и сверху по стояку. По сути, вы перекроете весь стояк.
В нашем примере по поводу байпаса есть несколько замечаний. Теплоноситель по стояку, как любая жидкость, циркулирует по пути наименьшего сопротивления. Оба наши замечания будут основаны на этом тезисе.
- До ремонта в квартире стояли узенькие радиаторы — 20 см. по осям. Их заменили на новые — 50 см. по осям. Стояк проходит в стене. Изменить расстояние между подающим и обратным трубопроводом прямо на стояке весьма затруднительно. Значит, нужно разводить подводку снаружи стены. Вот здесь мастер и допустил ошибку, установив перемычку сразу на выходе из стены. Теплоноситель поступает по стояку сверху вниз. Чтобы попасть в радиатор, ему нужно преодолеть два поворота. Как я говорил выше, жидкость будет двигаться по пути наименьшего сопротивления: она пойдет в обход радиатора, через байпас.
- Возможно, удалось бы избежать такой ситуации, установив перемычку меньшего диаметра. Таким образом, теплоноситель, несмотря на преграды, пошел бы по трубопроводу большего сечения.
Как правильно подключить радиатор отопления

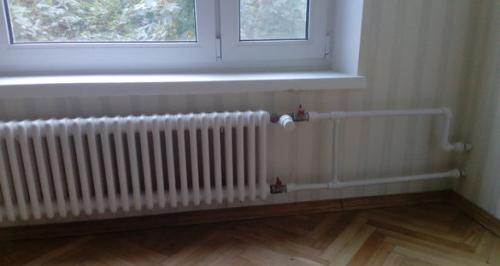

Здесь много разглагольствовать не буду — всё проиллюстрировано на фото:
Мы сделали байпас меньшего диаметра и перенесли его ближе к радиатору. Но на этом проблемы не закончились. Сантехник из местной обслуживающей компании, который перекрывал стояк, по окончании работ просто открыл стояк, не спустив воздух. Почему он этого не сделал, он обосновать не смог. Промычал что-то типа: «Нужно подождать несколько часов». В итоге заказчица ещё несколько дней воевала с обслуживающей организацией, пока тепло пошло в квартиру.
Как правильно подключить радиатор отопления при однотрубной системе. Как правильно подключить радиаторы
От правильного подключения радиаторов зависит не только надежность их работы, но и эффективность отопления в целом. Например, при нижнем подключении радиатора он будет прогреваться несколько хуже, чем при диагональном.
Особенности установки радиатора
Подключение радиаторов отопления при однотрубной системе отопления может выполняться 2 способами:
- без использования байпаса (проточная схема). В таком случае гарантирована максимальная теплоотдача радиатора, но работу системы гибкой и надежной назвать нельзя. При такой схеме выход из строя даже одной батареи потребует отключение всей системы отопления, отключить только один радиатор не получится;
- установка радиатора с байпасом. Это несколько снижает приток теплоносителя в него в результате чего теплоотдача отопительного прибора уменьшается на величину до 10-15%, но критичными такие потери назвать никак нельзя (тем более, что при расчете всегда закладывается запас, те же 10-15%). Зато хозяин жилья получит возможность не только отключить любую батарею в любой момент, но и регулировать температуру в ней.

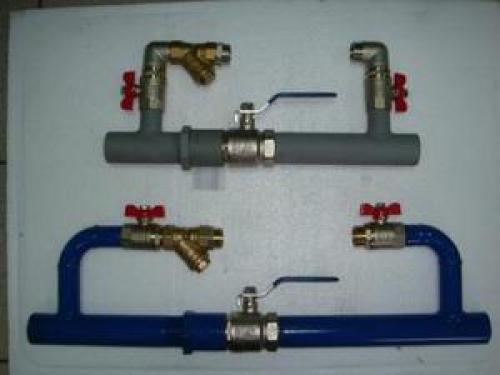

На фото — байпас
Обратите внимание!
Чтобы не возникло проблем с циркуляцией теплоносителя в системе отопления. диаметр байпаса нужно подбирать на 1 шаг меньше, чем диаметр подводящей трубы.
Также при установке радиаторов понадобится:
- пара шаровых кранов, устанавливаются по обе стороны от радиатора и используются для мгновенного отключения подачи воды в него;
- в принципе, инструкция этого не требует, но желательно на входе в батарею установить простенький автоматический терморегулятор. Пара сотен рублей на бюджете не скажутся, а вот возможность регулировать теплоотдачу отопителя дорогого стоит;
- фитинги для подключения байпаса к трубопроводу. Желательно обойтись без сварки, а использовать любой другой тип разъемного соединения, например, американку;
- также при установке крайне необходимо кран Маевского, часто возникают ситуации, когда один участок батареи вдруг становится прохладным, виной всему – воздушные пробки. Кран Маевского позволяет вручную спускать воздух из радиатора.

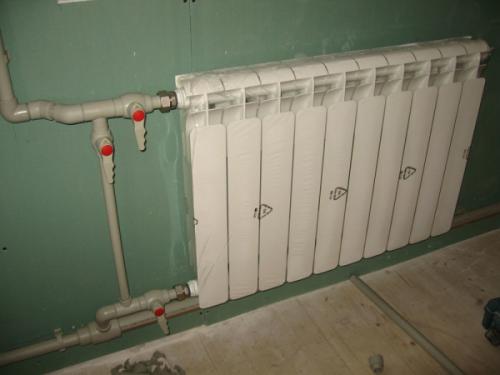

Пример правильного подключения
Обратите внимание!
На участке трубопровода под батареей можно установить шаровый кран для того, чтобы циркуляция теплоносителя осуществлялась только через радиатор отопления (регулируемый байпас).
При отключении батареи он открывается.
Как правильно подключить радиатор

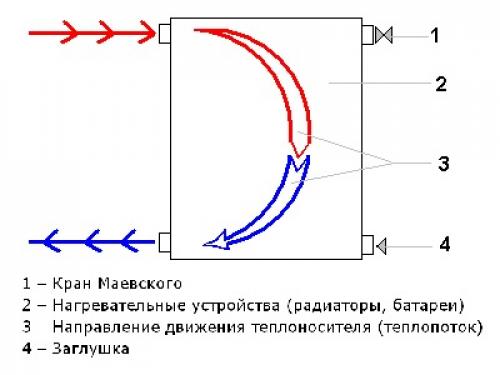

Теплоотдача отопителя во много зависит от того, как именно к нему подключены подводящая и отводящая трубы. Разница между разными способами подключения может составлять до 20-25%.

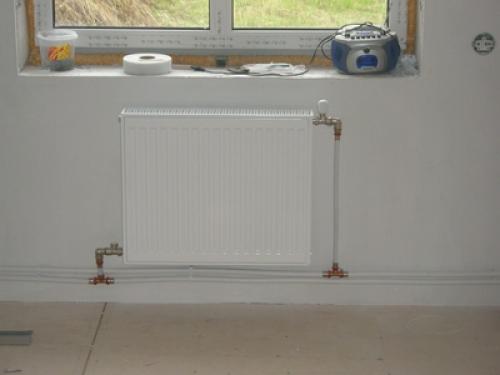

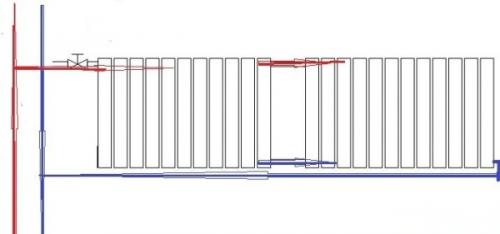

Диагональное подключение радиаторов отопления. Двухтрубный вариант подключения
Рассмотрим ее особенности:
- Инструкция по монтажу схемы подразумевает наличие двух отдельных трубопроводов, к которым подключается каждое из устройств.
- При этом один водопровод является подающим, откуда поступает горячая вода, а другой – обратным, отдающим уже охлажденную воду.
- Так как пути, преодолеваемые теплоносителем, как в подающей трубе, так и в обратной, равны, их гидравлическое сопротивление одинаково. То есть такая схема гидравлически уравновешена, что делает ее применение наиболее оптимальным.
Правильное подключение радиаторов отопления при двухтрубной системе — диагональный метод
Совет: использование в данном случае диагонального метода подключения приборов отопления сделает работу системы более эффективной.
- Впрочем, схемы могут быть и тупиковыми, а это означает, что самый:
- длинный путь проделывает уже остывшая вода, отходящая от последнего в цепи прибора отопления;
- короткий — пролегает от первого.
По этой причине придется регулировать подачу горячей воды своими руками в каждой из батареи кранами или использовать термостатические клапаны.
Схема может быть принудительной (встраивается насос) и самотечной, основное достоинство последней заключается в том, что она не требует наличия электричества. Для этого делается верхняя разводка, а приборы отопления. так же, как и в предыдущем случае, подключаются диагонально.

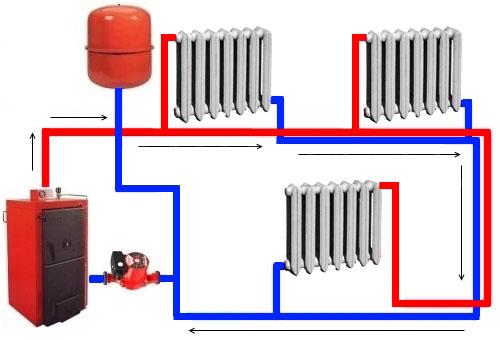

Принудительная двухтрубная схема подключения радиаторов отопления с котлом и насосом
Используется она чаще всего в небольших жилых домах, имеющих не больше двух этажей. Хотя она станет идеальной в населенных пунктах, испытывающих перебои с электроэнергией, используется не часто, что объясняется необходимостью применения большого количества материалов и неэстетичным внешним видом.
Используется не только в жилых домах, но и в любых других зданиях, вне зависимости от их назначения. Ее организация требует больших затрат материалов и сил, но все же преимущества такой системы неоспоримы.
В системе есть возможность автоматического регулирования температуры
Совет: вы сможете легко подобрать ее для любых строений, какими бы сложными они ни были.
На одной ветке возможно расположение большого количества устройств отопления, и это не потребует дополнительной установки гидравлических регуляторов давления. Подача воды и обратный отток в таких схемах подключаются отдельно, что позволяет регулировать обогрев всех помещений дома автоматически. В данном случае терморегуляторы не будут оказывать никакого влияния на другие приборы, а их цена лишь ненамного увеличит стоимость монтажа.
Подключение радиаторов отопления при двухтрубной системе. Как работает отопление по двухконтурной схеме
Конструкция двухтрубной системы водяного отопления предполагает подачу и отвод теплоносителя от каждого радиатора по двум отдельным магистралям. Упрощенно: входной патрубок батареи подключен к подающей линии, выходной – к обратной. По первому трубопроводу нагретая вода из котла раздается всем отопительным приборам, вторая труба собирает остывший теплоноситель и направляет обратно в теплогенератор.

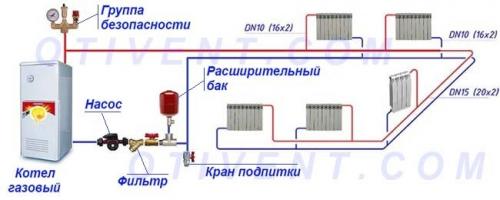

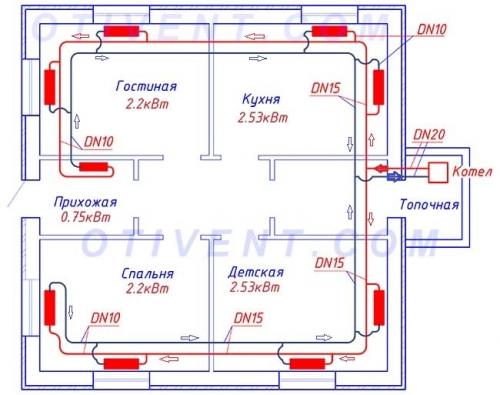

Пример раздачи и возврата теплоносителя от батарей по двум линиям
Особенности двухконтурного распределения воды:
- если все элементы системы рассчитаны правильно, то каждый радиатор получает теплоноситель одинаковой температуры;
- изменение протока воды через одну батарею вследствие регулировки мало влияет на работу соседних отопительных приборов;
- число радиаторов на одной ветви может достигать 40 шт. при условии, что производительность насоса и диаметр подводящих труб обеспечивает расчетный расход воды.
Примечание. Цифра 40 взята на основании практического опыта проектирования и монтажа отопления в производственном цехе. В загородных коттеджах столько приборов к одной ветви не подключается, максимум – 10 шт. Если надо сделать разводку по многоэтажному зданию, сеть теплоснабжения делится на несколько двухтрубных контуров.
Движение воды по трубам и батареям обеспечивается двумя способами – естественным (конвекционным) и принудительным. Вариантов подвода теплоносителя тоже существует несколько, поэтому предлагаем рассмотреть каждую схему отдельно.
Как подключить батарею отопления в квартире. Пошаговая инструкция по замене радиаторов отопления различного подключения
Радиаторы – ответственный и аварийно-опасный элемент системы обогрева. Сигналы для незамедлительной замены батарей отопления:
- протечки в местах соединения секций или любом месте корпуса;
- появление трещин на лакокрасочном слое, свидетельствующих о начале разрушения радиатора;
- неравномерный прогрев поверхности конвектора, устранить который не помогло.
Часто батареи меняют при покупке нового жилья и проведении капитального ремонта.
В каждом случае алгоритм работы может различаться. На это влияет: вид и материал подводящих труб; время года; наличие или отсутствие отсекающих кранов; схема разводки.
Что предстоит сделать
В упрощённом виде порядок работы по замене сводится к шести этапам:
- Опустошение системы отопления.
- Демонтаж старой батарей.
- Подготовка труб к подключению нового радиатора — нарезка новой или прогон старой резьбы.
- Монтаж отсекающих кранов.
- Подключение батареи и проверка герметичности соединений.
- Запуск радиатора в эксплуатацию: спуск воздуха, регулировка термостата.
Минимальное время и трудозатраты потребует замена радиаторов отопления, оснащённых кранами, перекрывающими входящий и исходящий поток теплоносителя (см. фото ниже).
В этом случае работу можно провести без спуска воды из системы отопления. Секция радиатора рассчитана на 200–400 мл теплоносителя и его легко слить в подставленную ёмкость.
В какое время года лучше менять батареи
Замена батареи может занимать от 10 минут до 3-4 часов.
В частном доме, если всё подготовлено, а материал закуплен, время года можно не учитывать. Отключение отопления на 1-2 часа даже в сильный мороз не сильно скажется на комфорте.
В многоквартирном доме для замены радиатора без отсекающих кранов выбирают позднюю весну или раннюю осень. В отопительный сезон отключают весь стояк. На это неохотно идут управляющие компании, так как даже на непродолжительное отключение последует жалоба жильцов подъезда, особо принципиальные могут потребовать перерасчёта.
Кроме того, после возобновления подачи тепла (заполнения системы) есть вероятность гидроудара, что может привести к аварии в любой квартире и затоплению соседей, за что также будет отвечать УК. В рабочее время некоторые квартиры остаются без присмотра, что может привести к неприятным последствиям, так как своевременно узнать о протечке невозможно.
В летний период коммунальные службы проводят профилактические работы в том числе опрессовку системы, что может затруднить процесс замены, так как подача теплоносителя может быть осуществлена неожиданно и во время, когда жильцы отсутствуют. Лето – период отпусков и цена на замену батарей в это время может быть выше.
Вывод: в частном доме работы проводят по мере необходимости, в многоквартирном — в мае–июне или августе–сентябре. Отсекающие краны позволяют работать в любое время.
Подготовительные работы
Любую работу желательно провести в кратчайшие сроки, а это возможно только в случае правильной подготовки.
В случае замены батареи заранее:
- согласовывают дату работы с мастерами и управляющей компанией;
- покупают радиаторы, подходящие по конструкции;
- готовят инструменты и расходные материалы: сгоны, фитинги, краны, терморегуляторы, рабочий инструмент.
Важно правильно подобрать комплектующие для предстоящих условий эксплуатации.
Выбор радиаторов
Типичная система отопления частного дома рассчитана на максимальное давление в 3 атм и редко более.
Регулируемый пружинный предохранительный клапан. Наиболее часто используется в системах индивидуального отопления.
При превышении сработает защитный клапан (на крышке видна надпись 3 бар). Исходя из этого, для индивидуальных систем подойдут практически любые из имеющихся в продаже радиаторов.
Для многоквартирных домов до 6-7 этажей можно выбирать стальные, биметаллические или чугунные радиаторы. Алюминиевые изделия не подойдут даже для 5-этажек – теплоноситель в централизованных сетях не подходит для таких приборов. В домах выше 9 этажей где давление в системе гораздо выше, нельзя использовать алюминиевые, чугунные и некоторые виды стальных конвекторов, лучше выбрать биметаллические радиаторы.
Межосевое расстояние радиаторов отопления.
Межосевое расстояние учитывают при диагональной схеме подключения, в этом случае не придётся подгонять имеющиеся трубы.
Наиболее эффективное – диагональное подключение.
Пример диагонального подключения радиатора отопления.
В разводке многоквартирных домов межосевое расстояние обычно равно 300, 350 или 500 мм. Исходя из этого, приобретают радиаторы.
В любом другом случае обращают внимание на размеры старого и нового радиаторов, чтобы была возможность подвести трубы к нужным местам.
Необходимый инструментарий и расходный материал
Набор приспособлений для проведения работы зависит от способа подключения, вида старых и новых конвекторов.
