Однотрубная система отопления частного дома. Одноконтурная схема — устройство и принцип действия

Как работает отопление с одним контуром трубной разводки:

Теплогенератор нагревает рабочую жидкость, и направляет ее в трубопровод системы отопления;
По трубам теплоноситель подается в батареи, регистры или радиаторы;
Рабочая жидкость протекает по радиаторам последовательно из первого во второй, из второго в третий, и т.д., пока из последнего радиатора снова не попадет в котел;
После подогрева остывшей жидкости в котле теплоноситель снова направляется в систему отопления.

Устроенная по такой схеме однотрубная система отопления практически вечная, если переток воды по трубам организован по принципу гравитации – без насоса. В системе с естественной циркуляцией теплоносителя для работы системы необходимо только соблюдать некоторый уклон труб, и отопление будет работать в абсолютно автономном режиме. Если собирается принудительная магистральная система отопления частного дома своими руками, то в нее включается циркуляционный насос.

Разница между этими двумя вариантами огромная: в первом случае поток рабочей жидкости будет медленным, нужно тщательно соблюдать все уклоны и повороты, необходимо размещать расширительный резервуар только в самой высокой точке системы, но такая схема работает самостоятельно и не требует электричества, контроля и регулировок. При работе насоса работа отопления упрощается: схема разводки может быть любой, так как насос протолкнет воду по любым лабиринтам, а расширительный бак можно врезать в трубу и закрытого типа, что позволяет устанавливать его в любой точке системы.

Самостоятельный монтаж однотрубной системы отопления с естественной циркуляцией часто реализуется по схеме с верхней трубной разводкой. Упрощенно такая схема подключения однотрубной системы отопления частного дома выглядит, как последовательное включение оборудования, начиная от котла и заканчивая крайним в разводке радиатором, причем все приборы должны располагаться один ниже другого, чтобы вода имела физическую возможность создавать направленный поток. Преимущество в таком плане однотрубного отопления – отсутствие зависимости от электричества, бесшумность и, как следствие, надежность.

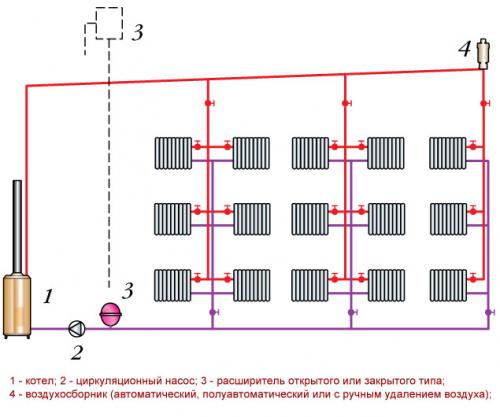

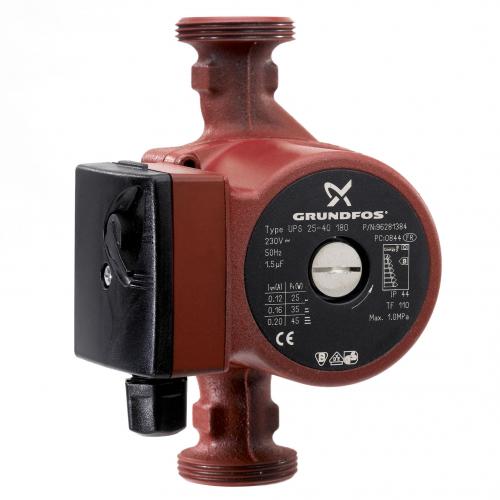

Принудительная однотрубная разводка требует включения насоса в трубу обратной подачи рабочей жидкости – между последним радиатором и котлом. Так как жидкость движется принудительно, никаких уклонов соблюдать не нужно, а за стравливанием воздуха и другими параметрами системы может следить автоматика, которую при подведенном электричестве организовать несложно.

Принудительная закрытая или открытая однотрубная система отопления эффективнее работает с нижней трубной разводкой, когда подающая труба проходит по периметру всех обогревательных приборов по полу. Достоинства такой схемы – возможность скрытой разводки и отсутствие вертикальных трубных стояков.

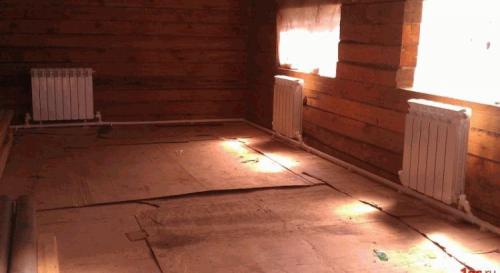

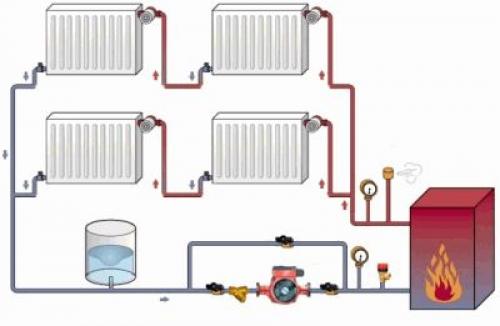

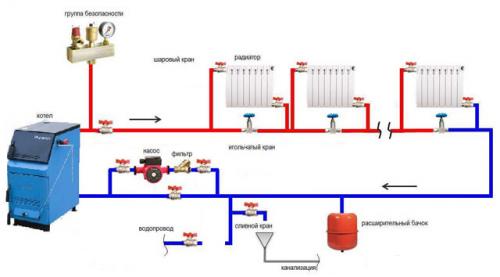

Однотрубная система отопления с нижней разводкой. Что такое однотрубная система с нижней разводкой

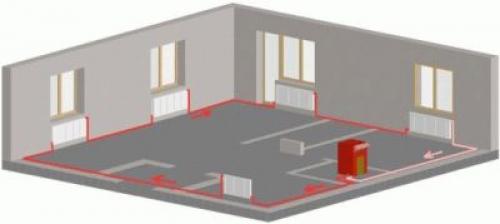

Из названия понятно, что все батареи подключены к одной трубе, уложенной снизу по периметру отапливаемых помещений. Батареи к трубе присоединяются последовательно, вход/выход в батареях может быть нижним или диагональным (второй вариант имеет лучшие показатели по эффективности обогрева). Все батареи могут работать только одновременно.

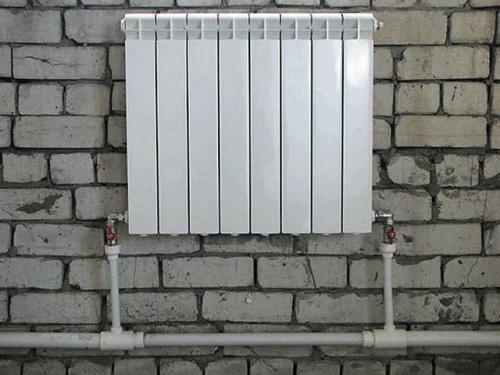

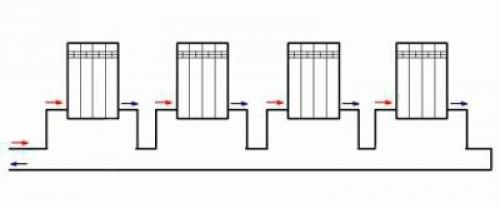

Пример подключения радиаторов

Для расширения возможностей регулировки температуры в каждом помещении используется байпасная система – батареи подключаются параллельно к одной трубе, могут работать по отдельности и одновременно, дополнительно регулируется температура нагрева каждой батареи.

Подключение радиатора отопления

По виду контура однотрубная система бывает открытой и закрытой.

В открытой есть расширительный бачок для приема увеличенного объема воды и слива излишков. Бачок связан с атмосферой, что и дало системе название открытой.

Однотрубная система с нижней разводкой может работать только с принудительным движением теплоносителя (с насосом), да и то длина контура ограничивается. Вернее не столько длина контура, сколько количество подключенных батарей и их фактическая теплоотдача.

Однотрубная система отопления частного дома

Эти знания нужны для того, чтобы понимать принцип действия системы и знать, чего с ее помощью можно достичь. Такие знания дают возможность более осознанно делать монтаж, будет ясно, зачем нужна каждая труба и каждый кран. Байпасная система значительно улучшает характеристики однотрубного отопления, но по монтажу сложнее, по количеству составных элементов и стоимости дороже. Кроме того, ее можно монтировать только над напольными покрытиями, в противном случае регулировочные игольчатые краны будут недоступными.

Однотрубная система отопления пятиэтажного дома. Конструкция и принцип работы

Однотрубка представляет собой один подающий трубопровод, к которому последовательно подсоединены несколько радиаторов. Двигаясь по трубопроводу, теплоноситель заходит в первый радиатор, отдает ему тепло и уже несколько охлажденным продолжает движение по подающему трубопроводу, заходя в каждый последующий радиатор. Теплоноситель поступает во второй радиатор с меньшей температурой, чем в первый, таким образом, первому радиатору достается наибольшее количество тепла, а последнему наименьшее.

Неравномерный нагрев радиаторов является одним из основных недостатков однотрубной системы отопления. Для решения этой проблемы в многоквартирных домах используется специальная перемычка (такого же диаметра как у подающей магистрали, либо на размер меньше), через которую, минуя радиатор, постоянно циркулирует нагретый теплоноситель. Несмотря на использование перемычки, однотрубная система, в отличии от двухтрубной, является более холодной. В двухтрубной системе присутствует как подающая, так и обратная магистраль, к которым одновременно подключается каждый радиатор.

В двухтрубной схеме теплоноситель, по подающей магистрали, заходит в радиатор, где происходит теплопередача. После этого, теплоноситель выходит из радиатора уже по обратной магистрали, а не по подающей, как в однотрубной схеме. Таким образом, в двухтрубной системе каждый радиатор, вне зависимости от его удаленности, нагревается практически одинаково.

Примечание! Наиболее подходящим условием применения однотрубной системы отопления в частном доме является небольшая отапливаемая площадь, т.е. количество используемых радиаторов. Если для отопления дома необходимо только 5 радиаторов, то однотрубка будет одним из лучших вариантов. Если же в системе планируется 6-10 радиаторов, то ее применение проведет к удорожанию проекта (необходимость установки многосекционных радиаторов и увеличенного подающего трубопровода).

Горизонтальная однотрубная схема отопления частного дома своими руками, диагональное подключение.

Однотрубная система отопления с насосом. Что такое однотрубная система с нижней разводкой

Пример подключения радиаторов

Подключение радиатора отопления

По виду контура однотрубная система бывает открытой и закрытой.

В открытой есть расширительный бачок для приема увеличенного объема воды и слива излишков. Бачок связан с атмосферой, что и дало системе название открытой.

Расширительный бак открытого типа

Открытый расширительный бак

Открытый расширительный бак способствует повышенной испаряемости жидкости, и, как следствие, необходимо постоянно следить за восполняемостью этой жидкости
В закрытой системе расширительный бачок закрытого типа, вся система под давлением. Для предотвращения возникновения аварийных ситуаций в закрытом варианте на системе монтируется группа безопасности: манометр, воздухоотводчик и предохранительный клапан.

Устройство закрытых расширительных баков

Расширительный бачок мембранного типа

Расширительный бак для отопления

Однотрубная система отопления частного дома

Источник: https://alyuminievye-radiatory.aystroika.info/novosti/radiatory-dlya-odnotrubnoy-sistemy-otopleniya-ustroystvo-i-princip-razdachi-teplonositelya

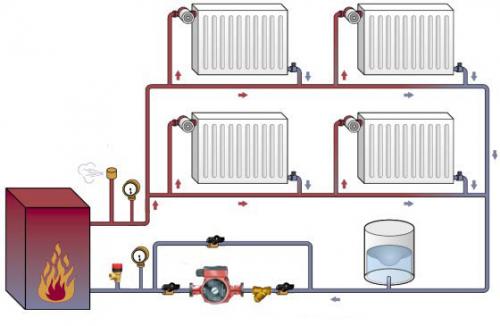

Однотрубная система отопления одноэтажного дома. Ленинградская однотрубная система и ее элементы

Паровое отопление позволяет равномерно разнести тепло по всей площади дома и убрать его источник за пределы жилых помещений. Если квартиры или дома имеют несколько изолированных комнат, то такая схема – классическое техническое решение для организации отопления. В состав однотрубной системы входят:

Котел, расчет мощности которого зависит от отапливаемой площади;
Замкнутая магистраль с циркуляцией теплоносителя от котла к теплообменникам;
Радиаторы отопления с последовательным типом подключения;
Расширительный бак, который для одноэтажного здания может быть открытым. Расчет объема бака зависит от количества теплоносителя в системе.

Циркуляция теплоносителя происходит естественным путем либо принудительно. Для отопления многоэтажного дома, система которого имеет большое гидродинамическое сопротивление, пользуются принудительной циркуляцией.

Перед началом подключения отопления нужно провести гидравлический расчет с учетом теплопотерь дома, особенностей системы и разводки (горизонтальная или вертикальная, с принудительной циркуляцией или нет, верхним или нижним розливом).

Однотрубная система отопления с нижней разводкой использует только одну трубу, одновременно играющую роль подающей и сборной магистрали. Радиаторы подключаются к ней посредством патрубков меньшего диаметра, но не параллельно друг другу, как в той, которая имеет верхнюю подающую магистраль, а последовательно. Её схема представлена на рисунке ниже. В остальном «ленинградка», так еще иногда называют это техническое решение, не отличается от классической двухтрубной системы, в которой теплоноситель в радиаторы подается розливом с верхней магистрали.

Источник: https://alyuminievye-radiatory.aystroika.info/novosti/odnotrubnaya-i-dvuhtrubnaya-sistema-otopleniya-odnotrubnaya-otopitelnaya-sistema-obshchie

Однотрубная система отопления схема. Принцип работы водяного отопления

Основой функционирования системы отопления является непрерывная циркуляция среды, выполняющей роль теплоносителя. Во время движения по трубам от источника нагревания (котла) к обогревающим приборам и обратно осуществляется отдача тепловой энергии и обогрев помещений. В качестве теплоносителя может использоваться не только вода, но также воздух, пар или антифриз (в домах нерегулярного проживания). Однако водяные системы отопления получили наибольшее распространение.

При обустройстве традиционного отопления используются физические явления и законы – тепловое расширение воды, конвекция и гравитация. После нагревания посредством котла происходит расширения теплоносителя, из-за чего в трубопроводе возникает давление. Среда при этом теряет в своей плотности и весе. Находящаяся внизу более тяжелая и плотная холодная вода выталкивает нагретые порции вверх: это объясняет исключительно вертикальное позиционирование выходящей из котла подающей трубы.

Благодаря создаваемому давлению и конвекции теплоноситель циркулирует внутри батарей, постепенно отдавая им свое тепло. Этот обмен энергией и приводит к обогреву помещений. Возвращающаяся обратно вода обычно имеет невысокую температуру: после этого цикл начинается заново.

Отопление, функционирующее за счет естественной циркуляции, также носит название самотечного и гравитационного. Стабильную циркуляцию жидкости обеспечивает угол уклона горизонтальных труб системы. Обычно это – 2-3 мм на погонный метр. В результате нагревания теплоносителя в магистрали создается гидравлическое давление. Так как вода способна сжиматься, даже небольшое превышение нормы чревато серьезными последствиями. Чтобы этого не допустить, любой отопительный контур оснащается специальным компенсирующим приспособлением – расширительной емкостью.

Источник: https://alyuminievye-radiatory.aystroika.info/stati/shemy-odnotrubnoy-sistemy-otopleniya-v-chastnom-dome-preimushchestva-i-nedostatki-otopleniya-s

Однотрубная система отопления диаметр труб. Расчет для двухтрубной системы

Имеется двухэтажный дом с двухтрубной системой отопления по два крыла на каждом этаже. Использоваться будут полипропиленовые изделия, режим работы 80/60 с дельтой температур 20^°C. Теплопотери дома составляют 38 кВт тепловой энергии. На первый этаж приходится 20 кВт, на второй 18 кВт. Схема приведена ниже.

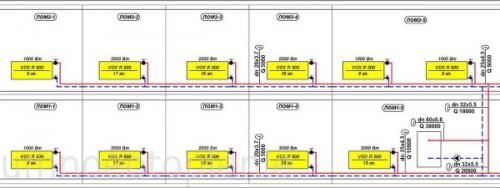

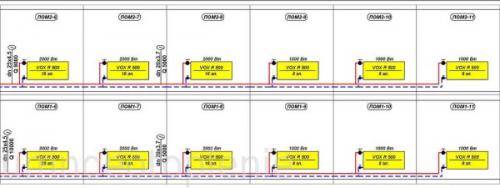

Двухтрубная схема отопления двухэтажного дома. Правое крыло (кликните для увеличения размера)

Двухтрубная схема отопления двухэтажного дома. Левое крыло (кликните для увеличения размера)

Справа размещена таблица, по которой определять будем диаметр. Розоватая область — зона оптимальной скорости движения теплоносителя.

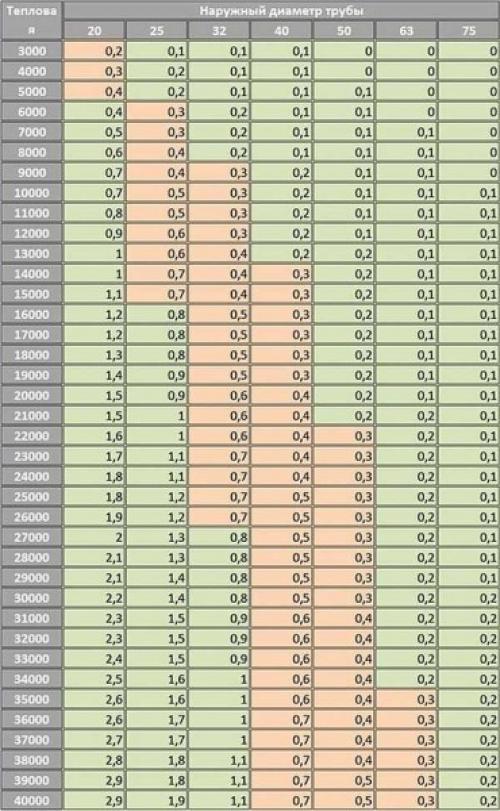

Таблица для расчета диаметра полипропиленовых труб отопления. Режим работы 80/60 с дельтой температур 20оС (кликните для увеличения размера)

Начинаем расчет.

Определяем, какую трубу нужно использовать на участке от котла до первого разветвления. Через этот участок проходит весь теплоноситель, потому проходит весь объем тепла в 38 кВт. В таблице находим соответствующую строку, по ней доходим до тонированной розовым цветом зоны и поднимаемся вверх. Видим, что подходят два диаметра: 40 мм, 50 мм. Выбираем по понятным соображениям меньший — 40 мм.
Снова обратимся к схеме. Там где поток разделяется 20 кВт идет на 1-й этаж, 18 кВт отправляется на 2-ой этаж. В таблице находим соответствующие строки, определяем сечение труб. Получается, что обе ветки разводим диаметром 32 мм.
Каждый из контуров разделяется на две ветки с равной нагрузкой. На первом этаже вправо и влево идет по 10 кВт (20 кВт/2=10 кВт), на втором по 9 кВт (18 кВт/2)=9 кВт). По таблице находим соответствующие значения для этих участков: 25 мм. Этот размер используется и далее до того момента, пока тепловая нагрузка не снизится до 5 кВт (по таблице видно). Далее идет уже сечение 20 мм. На первом этаже на 20 мм переходим после второго радиатора (смотрите по нагрузке), на втором — после третьего. В этом пункте есть одна поправка, внесенная накопленным опытом — лучше переходить на 20 мм при нагрузке 3 кВт.

Простая система отопления частного дома. Однотрубная горизонтальная

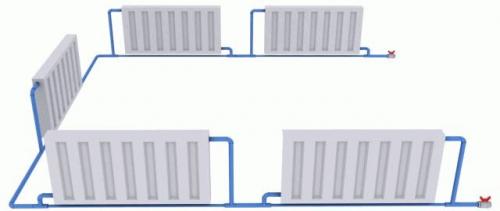

Самый простой вариант однотрубной горизонтальной системы отопления с нижним подключением.

При создании системы отопления частного дома своими руками схема с однотрубной разводкой может оказаться самой выгодной и дешевой. Она одинаково хорошо подходит как для одноэтажных домов, так и для двухэтажных. В случае с одноэтажным домом она выглядит очень просто – радиаторы соединяются последовательно – с целью обеспечения последовательного протекания теплоносителя . После последнего радиатора теплоноситель отправляется по цельной обратной трубе в котел.

Достоинства и недостатки схемы

Для начала мы рассмотрим основные достоинства схемы:

простота реализации;
отличный вариант для небольших домов;
экономия материалов.

Однотрубная горизонтальная схема отопления – отличный вариант для небольших помещений с минимальным количеством комнат.

Схема действительно очень простая и понятная, поэтому с ее реализацией сможет справиться даже новичок. Она предусматривает последовательное соединение всех устанавливаемых радиаторов. Это идеальная схема разводки отопления для частного дома небольших размеров . Например, если это однокомнатный или двухкомнатный дом, то «городить» более сложную двухтрубную систему не имеет особого смысла.

Глядя на фото такой схемы, мы можем отметить, что обратная труба здесь цельная, она не проходит через радиаторы. Поэтому такая схема более экономичная в плане расхода материалов. Если у вас нет лишних денег, такая разводка станет для вас наиболее оптимальной – она сэкономит деньги и позволит обеспечить дом теплом.

Что касается недостатков, то их мало. Главным недостатком является то, что последняя батарея в доме будет холоднее, чем самая первая. Это связано с последовательным проходом теплоносителя через батареи, где он отдает накопленное тепло в атмосферу. Еще одним недостатком однотрубной горизонтальной схемы является то, что при выходе из строя одной батареи придется отключать сразу всю систему.

Особенности монтажа однотрубной горизонтальной системы

Создавая водяное отопление частного дома своими руками, схема с однотрубной горизонтальной разводкой окажется самой простой для реализации. В процессе монтажа необходимо смонтировать батареи отопления, после чего соединить их отрезками трубы. После подключения самого последнего радиатора необходимо развернуть систему в обратном направлении – желательно, чтобы отводящая труба проходила по противоположной стене.

Однотрубная горизонтальная схема отопления может использоваться и в двухэтажных домах, каждый этаж здесь подключается параллельно.

Чем больше ваше домовладение, тем больше в нем окон и тем больше в нем радиаторов. Соответственно, растут и тепловые потери, в результате чего в последних комнатах становится ощутимо прохладнее. Компенсировать падение температуры можно путем увеличения количества секций на последних радиаторах . Но лучше всего смонтировать систему с байпасами или с принудительной циркуляцией теплоносителя – об этом мы расскажем чуть позже.

Аналогичная схема отопления может быть использована для обогрева двухэтажных домов. Для этого создаются две цепочки радиаторов (на первом и втором этажах), которые подключаются параллельно друг другу. Обратная труба в этой схеме подключения батарей одна, она начинается от последнего радиатора на первом этаже. Туда же подключается обратная труба, спускающаяся со второго этажа.

Правильная однотрубная система отопления. Виды отопительных систем

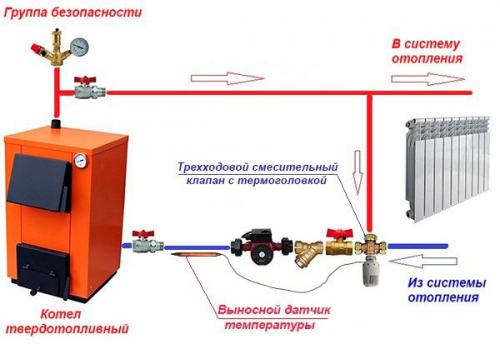

Отопительный контур включает: источник тепла, трубы для транспортировки теплоносителя и теплоотдающие приборы. Рабочая среда, нагретая источником тепла, движется по трубопроводу, отдавая тепло помещениям дома. Пройдя весь путь, остывший теплоноситель возвращается к отопительному прибору, снова нагревается и цикл повторяется.

Для отопления жилых домов обычно используют водяное отопление, так как вода доступна и относительно безопасна. Но отопительная система может работать и с другой рабочей средой: воздухом или антифризом. Эти теплоносители обычно используют в домах, где отопление включают эпизодически.

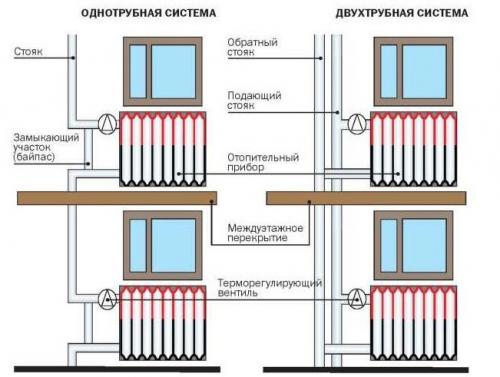

Для обогрева жилых домов и зданий функционального назначения используют одно– и двухтрубные системы отопления.

В однотрубной системе к тепловой магистрали последовательно подключают батареи отопления. Теплоноситель проходит все радиаторы по очереди и контур замыкается на источнике тепла. Схема трубопровода проста – поступление и возврат рабочей среды осуществляются через одну трубу. Монтаж не требует выполнения большого количества узловых соединений, поэтому однотрубная система пользуется популярностью для отопления небольших строений и частных домов.
В двухтрубной системе батареи к трубопроводу подключаются параллельно между подающей трубой и обратной. Горячая рабочая среда поступает в батареи из подающей трубы, а остывшая сразу отводится в обратную. Монтаж сложнее, потому что необходимо выполнить множество разветвлений и узлов, итоговая стоимость теплосети – выше.

Обратите внимание! Двухтрубные отопительные контуры эффективны для обогрева строений, имеющих большую площадь или этажность – во все радиаторы поступает рабочая среда одинаковой температуры, что позволяет прогревать все помещения примерно одинаково. В частной застройке такие отопительные системы используют редко.
