При монтаже системы отопления в квартире или доме всегда исходят из соображений не только эффективности и надежности, но и эстетичности. В связи с этим очень часто производится установка радиатора в нише. Однако такое размещение оказывает существенное влияние на термодинамические характеристики отопительного прибора. Поэтому очень важно правильно выбрать радиаторы и обеспечить их правильный монтаж.

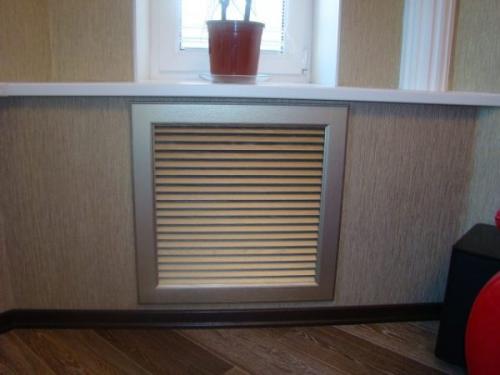

Особенности установки батареи в нише

Большое значение для эффективности отопления имеет достаточная вентиляция радиатора. Ниша под батарею затрудняет движение воздуха вокруг прибора. Это приводит снижению теплоотдачи. Если не учитывать этот фактор при выборе и установке радиатора, то он не будет отдавать воздуху требуемое количество тепловой энергии. Таким образом, в помещении будет недостаточно тепло, а в соседних комнатах возможен избыточный обогрев.

Монтаж радиатора в глубокую нишу под окно приводит к потере в среднем 5-10% его тепловой мощности. Кроме того, в случае установки декоративного экрана теряется еще 15-20% тепловой энергии. Эти потери компенсируются увеличением количества секций, что необходимо обязательно учитывать при расчете.

Важную роль играет также правильное размещение прибора в нише под радиатор. В этом плане предъявляются следующие основные требования:

• размер батареи по ширине должен составлять 50-75% ширины ниши;
• ось радиатора должна совпадать с осью ниши;
• расстояние от радиатора до пола должно быть не менее 12 см;
• расстояние до подоконника — не менее 5 см;
• расстояние между стеной и задней частью батареи — 2-5 см.

Монтировать в нишу лучше всего радиаторы, обладающие. Оптимальным решением для установки будут алюминиевые (для автономных систем) и биметаллические (для централизованных систем) радиаторы Ogint.

Благодаря высокой теплоотдаче их использование не потребует значительного наращивания количества секций, что имеет большое значение, учитывая ограниченные размеры ниши. При этом все радиаторы Ogint характеризуются высокой надежностью и длительным сроком службы.

Можно ли ставить батарею не под окном. Когда требуется установка радиаторов отопления не под окном

На чтение 2 мин.

Не секрет, что для обеспечения должного уюта и комфорта в доме в нем должна функционировать система отопления. При этом ее эффективность зачастую зависит не только от мощности радиаторов, но и от места их дислокации.

При грамотной установке отопительных приборов можно значительно сэкономить бюджет. Ведь для тщательного обогрева помещений потребуется гораздо меньше времени и энергии.

Чаще всего радиаторы отопления устанавливаются под окном. Однако в некоторых случаях целесообразнее монтировать их в другом месте помещения.

Варианты установки радиаторов отопления

Батареи в доме или квартире можно монтировать:

• Под подоконником;
• В специальной нише;
• На поверхности стены.

Важно понимать, что каждый из вариантов установки радиаторов имеет свои ограничения и правила, которым нужно следовать. Самым распространенным вариантом является установка батареи под окном. В данном случае обеспечивается необходимая конвекция воздуха и теплый воздух равномерно распределяется по помещению. При этом рекомендуется отдать предпочтение радиаторам со встроенными отсекателями воздуха, позволяющими отводить тепло от подоконника, который может препятствовать его распространению.

В каких случаях радиаторы не нужно устанавливать под окном?

Если внешние стены многоквартирного дома или коттеджа плохо утеплены, не рекомендуется устанавливать радиаторы отопления под подоконниками. Все потому, что большую часть своей энергии они будут отдавать на прогрев холодной стены и в помещении может быть холодно и не комфортно.

В таком случае рекомендуется монтировать отопительное оборудование на другую стену в помещении. При этом важно убедиться в том, что она выдержит вес конструкции.

В некоторых случаях может понадобиться установить батарею в углу комнаты. Такой вариант целесообразен в случае, если в нем сходятся две внешние стены, создающие большой участок, служащий в качестве выхода тепла из помещения. Потери тепла можно компенсировать установкой радиатора в угол.

В любом случае стоит помнить о важности соблюдения всех требований к установке. Каждый радиатор отопления должен монтироваться на ровной поверхности стены без перекосов. Чтобы уменьшить теплопотери, можно воспользоваться металлизированной пленкой, наклеить которую стоит с задней стороны батареи. Такая термоизоляция будет отражать теплый воздух, и возвращать его в помещение.

Ниша для батареи в кирпичной стене. Особенности установки батареи в нише

Большое значение для эффективности отопления имеет достаточная вентиляция радиатора. Ниша под батарею затрудняет движение воздуха вокруг прибора. Это приводит снижению теплоотдачи. Если не учитывать этот фактор при выборе и установке радиатора, то он не будет отдавать воздуху требуемое количество тепловой энергии. Таким образом, в помещении будет недостаточно тепло, а в соседних комнатах возможен избыточный обогрев.

Монтаж радиатора в глубокую нишу под окно приводит к потере в среднем 5-10% его тепловой мощности. Кроме того, в случае установки декоративного экрана теряется еще 15-20% тепловой энергии. Эти потери компенсируются увеличением количества секций, что необходимо обязательно учитывать при расчете.

Важную роль играет также правильное размещение прибора в нише под радиатор. В этом плане предъявляются следующие основные требования:

• размер батареи по ширине должен составлять 50-75% ширины ниши;
• ось радиатора должна совпадать с осью ниши;
• расстояние от радиатора до пола должно быть не менее 12 см;
• расстояние до подоконника — не менее 5 см;
• расстояние между стеной и задней частью батареи — 2-5 см.

Монтировать в нишу лучше всего радиаторы, обладающие высокими характеристиками теплоотдачи. Оптимальным решением для установки будут алюминиевые (для автономных систем) и биметаллические (для централизованных систем) радиаторы Ogint.

Благодаря высокой теплоотдаче их использование не потребует значительного наращивания количества секций, что имеет большое значение, учитывая ограниченные размеры ниши. При этом все радиаторы Ogint характеризуются высокой надежностью и длительным сроком службы.

Предприятия, специализирующиеся на выпуске техники, предназначенной для обогрева, предлагают потребителям отопительные системы и приборы самого разного внешнего вида и потребительских характеристик. Можно приобрести радиаторы, отличающиеся по площади, мощности и прочему. Но, торговая марка Kermi не теряется и заметно выделяется на фоне конкурентов.

Радиаторы, цена на которые не является заоблачной и недоступной для большинства покупателей, давно занимают места в системах отопления и городских домов, и сельских коттеджей.

Стальные радиаторы Kermi можно приобрести самой разной длины, они рассчитаны на отопление комнат различных площадей. Благодаря своим параметрам и внешнему виду пригодны к использованию в любом интерьере, на стене отапливаемого дома или иного помещения, в подоконной нише.

Статья посвящена более подробному рассмотрению очень популярной и распространенной модели FKO 11 0405.

Как правильно установить батарею под окном. Эффективные способы подключения

Прежде чем продолжить изучение, как правильно выбрать, установить и подключить радиаторы отопления и другие отопительные приборы, необходимо рассмотреть два основных вида разводки труб существующих систем отопления. Они различаются принципами организации подачи теплоносителя в батареи и возврата его в систему.

На практике труба, подающая тепло, именуется «подача». Труба, возвращающая теплоноситель – «обратка». Вертикальная труба разводки (подача или обратка) называется «стояк».

В однотрубных системах отопления теплоноситель подается неравномерно. В дальние от котла приборы он поступит, уже несколько остыв. Потому у однотрубных контуров есть ограничения по протяженности

Традиционные варианты разводки:

• Однотрубная. Разводка устроена так, что роль подачи и обратки играет одна труба. Батареи в нее «врезаются» последовательно. Теплоноситель обходит отопительные приборы по порядку их подключения.
• Двухтрубная. В двухтрубной разводке одна труба – подача, другая – обратка. При таком варианте отопительные приборы батареи присоединяются одновременно к обеим трубам, параллельно друг другу. Теплоноситель циркулирует по всем батареям одновременно.

От вариантов присоединения отопительных приборов зависит коэффициент «Z» в формуле расчета тепловой мощности.

Наиболее широко применяемые на практике способы подключения:

Способ №1. По диагонали. Z = 1,0.

Такой порядок подключения – самый эффективный, особенно если система отопления работает плохо. Теплоноситель поступает в батарею с одной стороны сверху, проходит через всю внутреннюю полость и выходит снизу с другой стороны.

Тепловая энергия передается всей поверхности отопительного прибора. Для радиаторов длиной более 12 секций этот способ рекомендуется настоятельно.

Способ №2.  С боковой стороны (сверху – вход, снизу — выход). Z = 1,03.

До недавнего времени – самый распространенный прием подключения батарей. Он удобен при монтаже из-за малой протяженности подключений.

Расстояние от панорамного окна до радиатора. Высота подоконника

Во всех без исключения домах советской постройки стандартное расстояние от пола до окна составляло 70 — 85 сантиметров.

Как легко заметить, оконные проемы начинаются не от пола.

Почему? Да просто потому, что на подоконную тумбу монтировались радиаторы отопления, создающие тепловую завесу перед оконным проемом.

Функция радиатора — создать тепловую завесу перед окном.

Зачем окнам нужна тепловая завеса? Она решает как минимум две проблемы:

Исключает появление холодных сквозняков. Воздух с улицы, проникающий внутрь через зазоры оконных рам, смешивается с восходящим потоком воздуха от горячей батареи;

Окно без тепловой завесы станет источником холода зимой.

Прогревает стекла, исключая образование на них конденсата и изморози.

Созданная радиатором тепловая завеса прогревает стекла.

ГОСТ на высоту окна от пола отсутствовал в СССР, нет его и сейчас. Однако косвенное упоминание этого параметра можно найти в СНиП 3.01.01-87, в котором излагаются требования к несущим и ограждающим конструкциям.

Какой же должна быть высота окна от пола по СНиП? Документ дает следующие рекомендации:

1. Радиатор отопления должны отделять от пола как минимум 10 сантиметров. Зазор необходим для того, чтобы близость пола не ограничивала конвекцию воздуха;
2. Зазор между батареей и подоконником должен быть равен как минимум 6 — 8 сантиметрам. Цель создания зазора та же — не препятствовать конвекции.

Расстояния от радиатора до подоконника и пола.

К этим значениям следует добавить высоту самого отопительного прибора.

Размеры радиатора МС-140.

Сложив размер зазоров и высоту батареи, мы получим 76,8 см. Именно таким будет минимально допустимое расстояние от окна до пола.

Типичная высота оконного проема над полом.

Правильная установка радиаторов отопления в квартире. Как установить радиаторы своими руками

Главная задача при установке радиаторов отопления — организовать эффективную и бесперебойную работу системы обогрева и ее простое обслуживание. Монтаж современных приборов несложен и не требует профессиональных навыков. С помощью наших рекомендаций вы сможете справиться с работой самостоятельно без привлечения наемных специалистов.

Виды радиаторов

В продаже сегодня присутствуют самые разнообразные по материалам, мощности и дизайну модели. Их монтируют путем крепления на стены, устанавливают на пол или встраивают в полы. Теплоносителем служит подготовленная вода или антифриз, главное свойство которых — большая теплоемкость.

Чугунные радиаторы

Чугун — достаточной устойчивый к коррозии сплав, обладающий к тому же высокой тепловой инерцией. С одной стороны вызывает лишние энергозатраты и долгое время на прогрев самого материала, но с другой — способствует более равномерной отдаче тепла. При отключении отопления чугунные батареи еще долго согревают помещение.

Несмотря на появление алюминиевых и биметаллических радиаторов чугунные довольно часто можно встретить в жилых домах. До сих еще справляются со своей задачей батареи в советских квартирах, установленные 40 и более лет назад.

Новые модели чугунных радиаторов — это современные стильные конструкции, которые поражают многоцветием и изысканным дизайном. Они могут сделать интересным любой интерьер, но стоят довольно дорого.

Недостаток радиаторов из чугуна — большой вес. Не всякая стена выдержит такую нагрузку. Поэтому часто системы отопления с «чугуниной» предусматривают крепление батарей к полу или установку их на ножки.

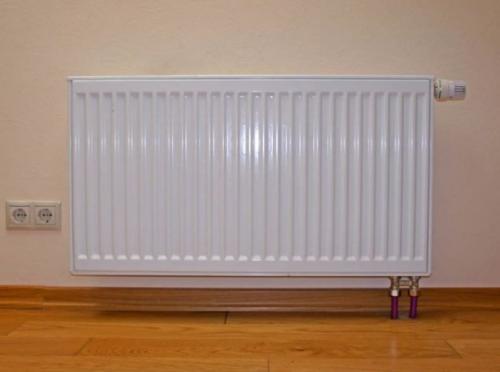

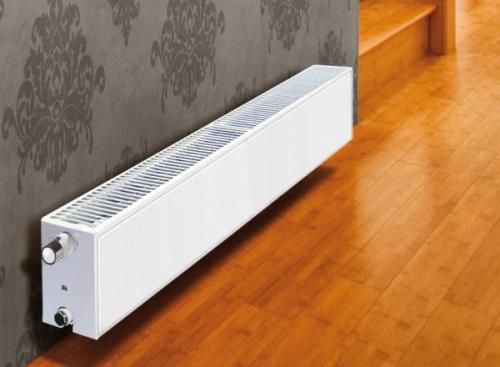

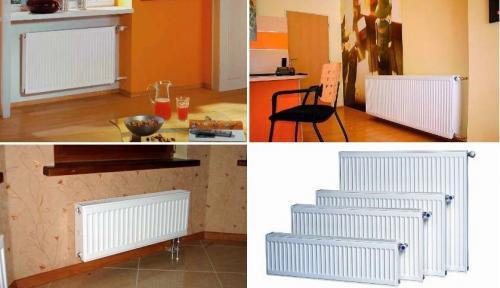

Стальные радиаторы

Изготавливаются в виде панельных обогревателей из штампованных стальных листов, внутри которых предусмотрены каналы для теплоносителя. Толщина металла, используемого для радиаторов, — 1,2-2 мм. Поверхность панелей может быть гладкой или ребристой.

Габариты в зависимости от модели стального радиатора различны:

• высота — 200-900 мм;
• длина — 300-4000 мм;
• глубина — 60-170 мм.

Мощность приборов зависит не только от размеров, но и количества конвекционных рядов и излучающих элементов-пластин.

Плюсы радиаторов из стали:

• быстрое нагревание;
• минимальный объем теплоносителя;
• КПД до 75%;
• возможность регулировки;
• нет соединений, где могла бы возникнуть протечка;
• приятный дизайн;
• экономичная цена.

Стальная батарея в форме скамейки

Среди недостатков:

• неустойчивость к гидроударам;
• ограничения по рабочему давлению 13 атм., по температуре теплоносителя 110°С;
• подверженность коррозии.

Для предупреждения быстрого ржавления в систему заливают антифризы. Если используется вода, нельзя сливать больше, чем на 2 недели в году.

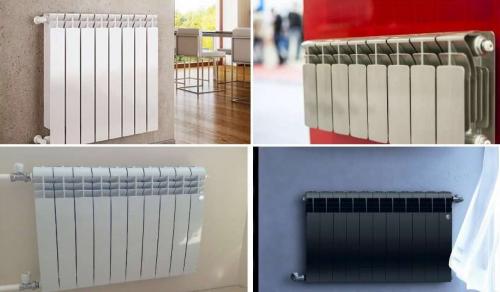

Алюминиевые радиаторы

Приборы изготавливаются из сплавов алюминия с другими веществами — медью, магнием, кремнием. Радиаторы состоят из секций, количество которых можно уменьшать или увеличивать по своему усмотрению. Межосевое расстояние в разных моделях — 350 или 500 мм, глубина — 80-100 мм. Теплоотдача обеспечивается путем передачи тепла от наполненных теплоносителем трубок к излучающим пластинам и далее к циркулирующему между ними воздуху.

Алюминиевая батарея как часть дизайна квартиры

Преимущества алюминиевых радиаторов:

• быстрое нагревание;
• высокая теплоотдача;
• низкий вес;
• долговечность.

К недостаткам можно отнести:

• возможность развития коррозии в результате блуждающих токов или использования неподготовленной воды;
• накопление в системе газа водорода, который является продуктом реакции воды и алюминия.

Срок службы радиаторов составляет 10-15 лет и напрямую зависит от толщины металла. Рекомендуется использовать изделия с весом одной секции не менее 1,3 кг, поскольку тонкие стенки быстро разрушаются, появляются очаги коррозии, течи.

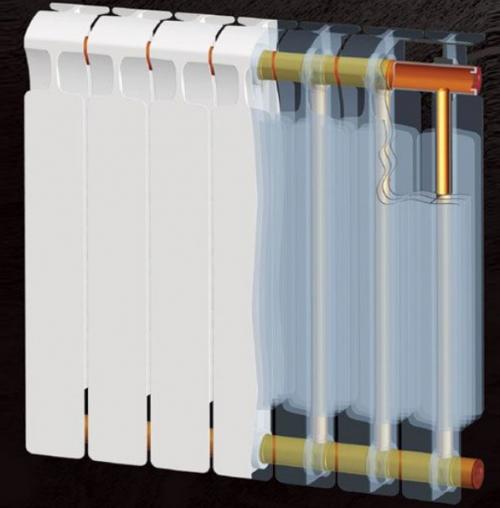

Биметаллические радиаторы

Конструкция этих обогревателей состоит из стального коллектора и алюминиевой оболочки. Внешне биметаллические радиаторы могут похожи на секционные алюминиевые или стальные. Но в отличие от них меньше реагируют на скачки давления в системе, не вступают в реакцию с образованием взрывоопасного водорода.

Секция качественного прибора весит не менее 1,8 кг. Такая толщина металла достаточна, чтобы выдержать гидравлические нагрузки до 30-40 атмосфер. Не стоит покупать более легкие приборы, которые изготавливаются с нарушениями технологии и не гарантируют долгой эксплуатации.

Наиболее ценные качества биметаллических радиаторов:

• легкость;
• большой срок службы;
• высокая теплоотдача;
• устойчивость к значительным нагрузкам.

Батареи их двух металлов обладают низкой тепловой инерцией — быстро нагреваются и так же быстро остывают. Цена их выше, чем у других, но вполне оправдана прочностью и долговечностью.

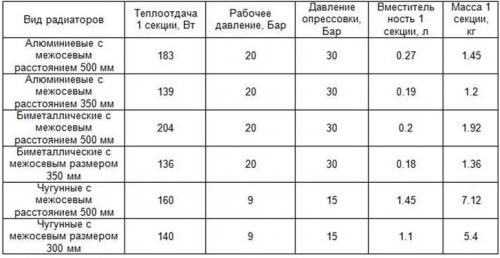

Расчет количества секций

Чтобы радиаторы обеспечивали нужную мощность обогрева, нужно определить оптимальное количество секций (для секционных приборов). В качестве нормативного руководства используют СП 60.13330.2010, содержащие рекомендации по расчету систем отопления, вентиляции и кондиционирования.

Как вешать радиатор отопления. Установка радиаторов

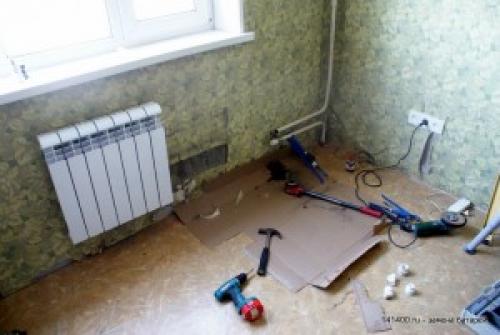

Тем, кто задаётся вопросом, как повесить радиатор отопления без помощи профессиональных сантехников, нужно знать, какие этапы включает в себя этот процесс. Итак, необходимо:

подготовить оборудование и материалы;
• рассчитать местоположение;
• установить кронштейны;
• повесить радиатор;
• произвести герметизацию или опайку мест стыка;
• проверить всю систему на работоспособность.

Приобретаем необходимые материалы и оборудование

Для начала следует заметить, что не рекомендуется производить монтаж радиаторов зимой. И даже если вы решились на самостоятельную установку отопления, вам в любом случае необходимо вызвать сантехника, который отключит вашу квартиру от стояка. Для закрепления радиатора на стене понадобятся такие комплектующие к радиаторам отопления, как: уголки, втулки, ниппели, кронштейны, сгоны, муфты, переходники, пакля, вентили, ключи.

Если планируется устанавливать чугунные батареи, также необходимо приобрести краны Маевского, предназначенные для стравливания воздуха из отопительной системы и предотвращения завоздушивания. Алюминиевые и биметаллические радиаторы оснащены ими изначально.

Рассчитываем местоположение

Этот этап важен для того, чтобы отопительный прибор работал в полную силу и не собирал воздух. Для этого отрезки подводных труб следует устанавливать под небольшим уклоном относительно пола. Минимальный уклон — 0,5 см. Вот оптимальные параметры местоположения батареи:

в 3-5 сантиметрах от стены;
1. в 10 сантиметрах от пола;
2. в 5-10 сантиметрах от подоконника.

Если выбранный тип батареи не отличается высокой теплоотдачей, также можно установить на стену за батареей теплоотражающий кран. Обычно его изготавливают из утеплительного материала или специального теплоотражающего вещества, которое наносят на стену.

Устанавливаем кронштейны

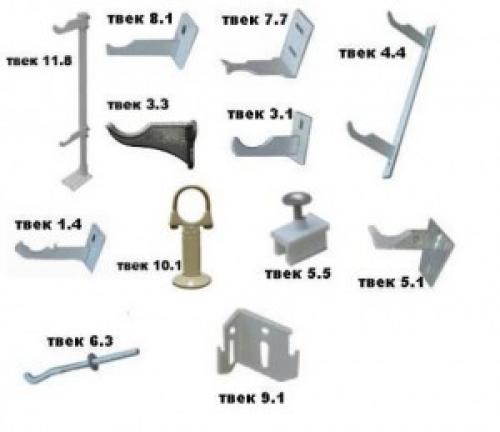

Кронштейнами называются крепления для радиаторов отопления в виде прочных металлических крюков, устанавливаемых внутрь стены. Рассчитать количество кронштейнов легко: 1 штука на 1 м2 батареи. Разумеется, даже если вся батарея по площади не превышает 1 метра квадратного, всё равно понадобятся два кронштейна, поскольку закрепление конструкции на одном будет очень ненадёжно.

Теперь необходимо разметить их местоположение: используем для этого рулетку и уровень.

Затем сверлим в стене отверстия, устанавливаем в них специальные дюбеля, закручиваем крепеж для радиаторов отопления и с помощью руки убеждаемся, что кронштейны сидят крепко и не болтаются. Если выбор пал на чугунные батареи, может понадобиться специальное крепление для чугунных радиаторов отопления — напольные опорные элементы в виде ножек. Они помогут равномерно распределить вес на все крепления.

Устанавливаем радиатор

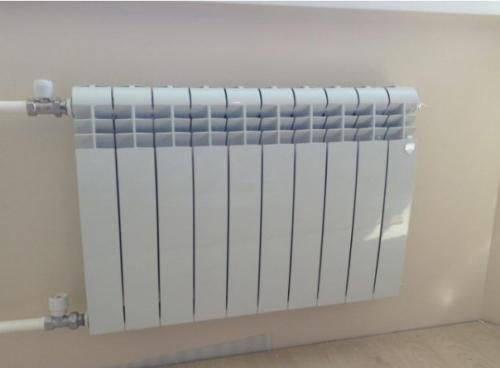

Последний этап монтажа радиатора. Навешиваем батарею и проверяем, насколько плотно она сидит, распределена ли масса конструкции на все крепления одинаково. Попытайтесь немного пошатать радиатор: если фиксация достаточно прочная, можно переходить к следующему этапу.

Подключение и сборка соединений

Существуют три различных схемы подключения радиаторов:

боковое одностороннее. Наиболее популярный вариант. Подводящая труба стыкуется с верхним патрубком, а отводящая — с нижним на той же стороне;
• диагональное подключение. Больше подходит для длинных радиаторов в больших помещениях и обеспечивает равномерный нагрев всей батареи. Подводящая труба в данной схеме подключается к верхнему патрубку на одной стороне, а отводящая — к нижнему на другой;
нижнее подключение. Применяется в тех случаях, когда отопительная система укрыта в полу. И подводящая, и отводящая трубы подключены к нижним патрубкам с разных сторон. Теплоотдача при нижнем подключении примерно на 10% меньше, чем при боковом.

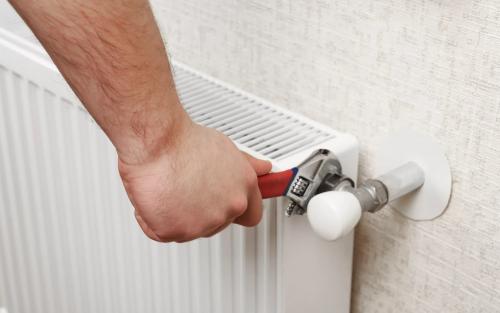

Приступаем к сборке соединений. Независимо от того, какие фитинги для радиаторов отопления приобрели, необходимо тщательно герметизировать каждое соединение.

Любая протечка может в прямом и переносном смысле вылиться в дополнительные расходы на ремонт.

В качестве уплотнителей используют специальные ленты, силикон, герметик или старую добрую паклю. Если приобретённая батарея защищена специальной плёнкой, снимать её лучше лишь после тщательной опрессовки каждого соединения.

Теперь остаётся лишь вернуть подачу воды в систему отопления и тщательно проверить все места соединения на предмет течи.
