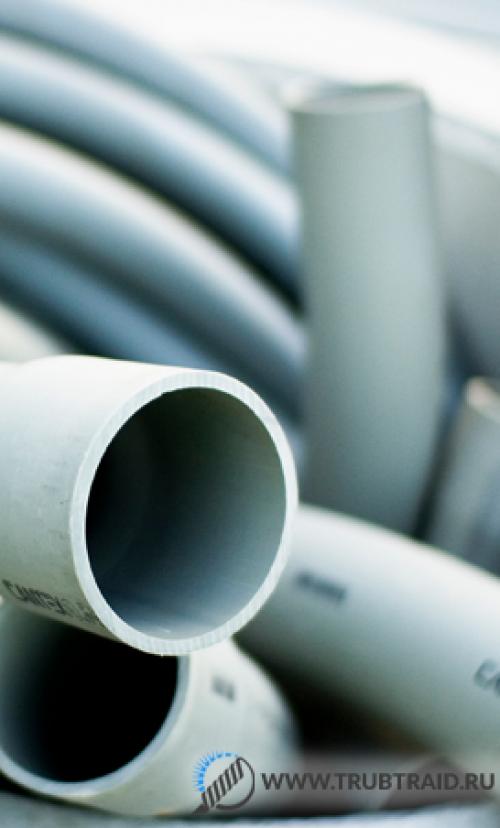

Размеры пластиковых труб для систем отопления. Размеры и виды пластиков

Размеры пластиковых труб для систем отопления. Размеры и виды пластиков

Такая продукция представлена на рынке широким ассортиментом, поэтому при осуществлении выбора могут возникать определённые трудности. Чаще всего при изготовлении пластиковых труб отопления прибегают к использованию полипропилена или сшитого полиэтилена.

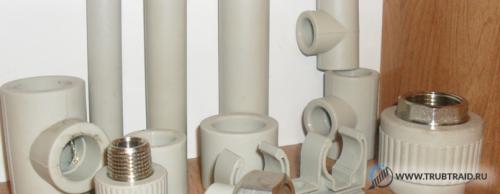

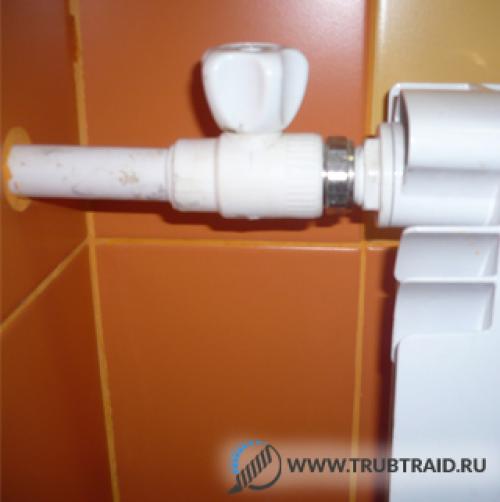

Трубы из полипропилена

Сырье для изготовления труб такого типа представлено в виде белых гранул. Плотность этого материала ниже плотности воды. Максимально возможная температура плавления напрямую зависит от количества стабилизирующих добавок. В большинстве случае речь идёт о диапазоне от +130 до +170 градусов.

Максимальная рабочая температура труб из полипропилена не превышает 95 градусов. При последующем повышении данных показателей происходит размягчение пластика, которое приводит к снижению механической прочности материала.

Пластиковые трубы для отопления, характеристики которых позволяют эксплуатировать изделия на протяжении достаточного временного промежутка, отличаются большим тепловым расширением. Для его уменьшения производители прибегают к армированию труб.

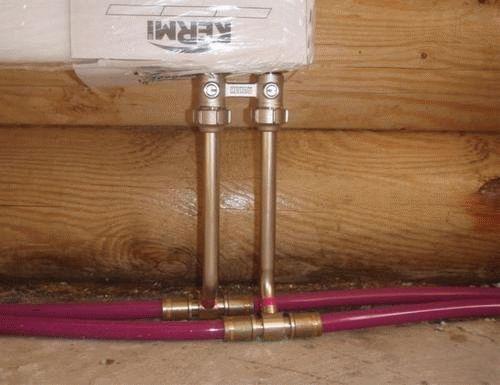

Трубы из сшитого полиэтилена

Данную вариацию труб целесообразнее всего использовать для реализации водопроводной системы. Производство таких элементов осуществляется методом химической и лучевой обработки, в результате чего между отдельными молекулами образуются полимеры. Это позволяет увеличить температурный предел плавления, а также способствует улучшению механической прочности. Полимерные трубы для отопления обладают всеми достоинствами полипропиленовой вариации изделия, но при этом отличаются более низкой температурой расширения.

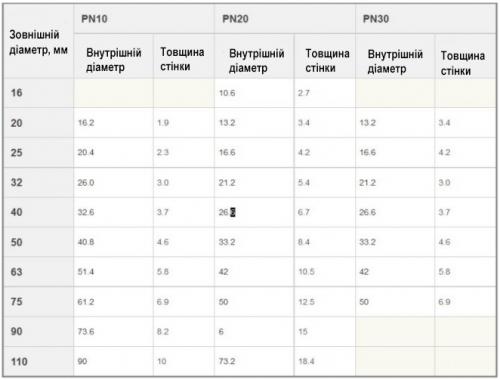

Размеры пластиковых труб для отопления могут варьироваться в зависимости от целевого назначения материала. Для реализации отопительной системы и стандартного водопровода чаще всего используются изделия, диаметр которых колеблется от 16-ти до 110 мм. Длина данного атрибута может быть разной. Чаще всего речь идёт о показателе, эквивалентном 5-ти метрам.

При осуществлении выбора следует обращать внимание не только на габариты труб, но также и на ряд других характеристик, представленных в виде максимальной рабочей температуры и максимального давления. Целесообразнее всего делать выбор в пользу армированной вариации труб. Предварительная процедура армирования способствует увеличению прочности изделия, а также препятствует растягиванию материала вследствие нагревания.

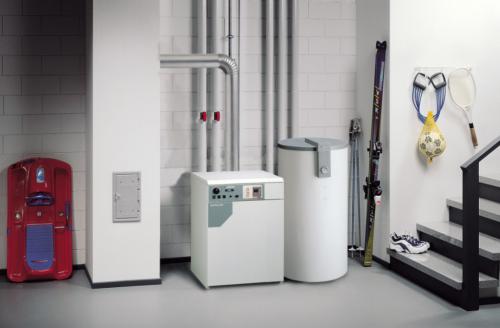

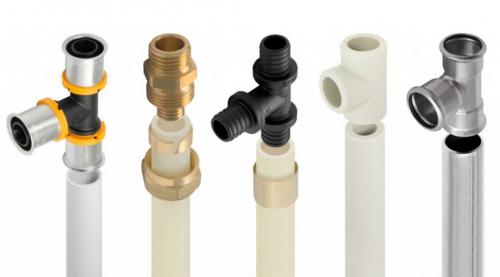

Какой диаметр трубы для отопления в частном доме. Что надо знать, выбирая диаметр трубы для отопления: 5 секретов теплоснабженца

Автономная система отопления частного дома представляет собой сложную структуру, состоящую из трубопроводов и множества приборов. Чтобы создать такую систему, которая будет обогревать дом, не выбрасывая на ветер лишние деньги в процессе эксплуатации (да и на стадии монтажа), все элементы системы должны быть оптимизированными, правильно подобранными и, соответствовали потребностям дома в тепле и друг другу.

Диаметр трубы стоит подбирать при совокупности многих условий

Для правильного расчета диаметра труб принимаются во внимание общие теплопотери в помещении в максимально холодный зимний период. Исходя из этого, вычисляется

На диаметр трубопроводов также влияют:

1. Тип разводки (одно- или двухтрубная)
2. Способ циркуляции (принудительная, самотечная)

Если местность, где предполагается устанавливать котел. обеспечивается газом, то котел для отопления в частном доме однозначно выбирается газовый, как наиболее экономичный. Расчет мощности котла выполняется в соотношении 1КВт. час на 10кв. метров площади при высоте потолков 3 метра.

Котел отопления непосредственный элемент для расчета диаметра трубопровода

На выбор мощности котла также влияют:

• Качество топлива (расчет выполнялся на использование газа);
• Теплопотери, допускаемые, если котел расположен на некотором расстоянии от дома. При этом теплоизоляция трубопроводов не удовлетворительная;
• Слабая теплоизоляция стен.
• Использование горячей воды в бытовых условиях. Двух контурный котел, выбираемый для подачи горячей воды, должен быть более мощный;
• Следует учитывать и тот факт, что зимой давление в газопроводах неизменно падает.

Все вышеупомянутые факторы заставляют использовать оборудование мощностью в полтора-два раза большей, чем требуется для автономного отопления дома.

Пластиковые трубы для отопления размеры. ПВХ трубы для отопления — технические характеристики, какие изделия лучше, выбор диаметра и где купить

До недавнего времени пластиковые конструкции не использовались в качестве основы для системы водяного отопления. Но в наше время полимерные каналы начали использоваться очень широко.

Особого внимания заслуживают трубы ПВХ. Они позволяют создать надежный и эффективный отопительный контур. По многим техническим характеристикам они превосходят чугунные и металлические аналоги.

В нашей статье вы сможете узнать, что это за продукция и ознакомиться с ее обзором. У вас также будет возможность сравнить ее с аналогами, и проанализировать ее плюсы и минусы.

Преимущества пластиковых труб

Как правило, для обустройства отопления применяются армированные полипропиленовые или.для решения этих задач использовалась довольно редко.

Поливинилхлоридные каналы начали производить еще в середине двадцатого столетия. Их применяли преимущественно для использования в аэрокосмическом секторе. Использование их для решения бытовых задач было ограничено обустройством канализационных и водопроводных безнапорных систем. Данное ограничение было связано с тем, что материал изготовления данной продукции выдерживал температуру лишь в пределах шестидесяти градусов.

Но спустя немного времени была разработана новая. В него стали добавлять хлор. Это существенно повысило характеристики продукции из этого материала.

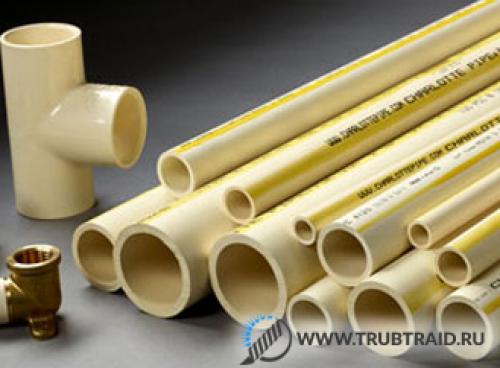

Она может эффективно применяться для обустройства горячего водоснабжения и. Новая версия материала получила маркировку ХПВХ, что расшифровывается, как хлорированный поливинилхлорид.

К преимуществам рассматриваемой продукции можно отнести:

1. Пожаробезопасность. Конструкции из этого материала на 100% безопасны для бытового применения. Данная разновидность пластика стойка к огню, и способна самостоятельно затухать после ликвидации источника открытого пламени.
2. Высокий порог внутреннего давления. Изделия способны работать в самых разных условиях. Особой стойкостью к высокому давлению обладают каналы PN16 и другие.
3. Стойкость к вредным микроорганизмам. Хлор характеризуется хорошими бактерицидными свойствами. Поэтому внутри изделий маловероятно развитие бактерий или грибков. Высокие характеристики рассматриваемого материала позволили использовать его даже в медицинских целях.

Стоит отметить, что продукции из ПВХ есть и ряд недостатков. Их обязательно нужно учитывать при создании отопительного контура из рассматриваемых конструкций.

К минусам изделий относится:

1. Присутствие хлора. Это вещество часто применяют для очистки воды. Однако о вреде этого элемента свидетельствуют многие исследования. При этом число хлора, находящегося в конструкциях ПВХ достаточно низкая. Поэтому существенного вреда человеческому организму он нанести не сможет.
2. Высокая жесткость. Это накладывает определенные ограничения при монтаже контура. Нужно использовать достаточно большое количество фасонных элементов. Это может сильно отразиться на стоимости установки системы. Поэтому важно правильно спроектировать контур, чтобы число применяемых фитингов было незначительным.

Трубы ХПВХ стоят дороже нехлорированного аналога. Поэтому стоимость отопительного контура, сделанного из них будет примерно сопоставима с сооружением системы из стальных труб.

К удешевляющему фактору можно отнести малый вес конструкций из данного материала. Он снижает траты на доставку и выполнение монтажных работ.

Выбор труб для отопления или какие трубы лучше?

Существует несколько разновидностей материала. Наиболее распространенный вид получил название Green Line Type One.

Изделие вида «Flow Guard Gold Type Two»

Его можно использовать в системах с температурой носителя до восьмидесяти градусов. Чаще эту разновидность применяют при обустройстве систем кондиционирования и охладительных установок.

Рассматриваемый вид материала начинает подвергаться деформации уже при температуре девяносто пять градусов. Поэтому использовать его нужно предельно осторожно.

В отопительном контуре из него температура носителя не должна превышать указанный выше предел.

Flow Guard Gold Type Two — универсальная разновидность хлорированного ПВХ. Выдерживает температурный режим до ста градусов. Его используют для обустройства как внутренней, так и наружной части контура. Из этого вида пластика можно даже устанавливать стояки.

В таблице ниже указаны технические характеристики ХПВХ и ПВХ.

Исходя из приведенной выше информации можно сделать вывод, что хлорированный вариант материала характеризуется более низким показателем теплопроводности. Это свойство позволяет существенно снизить тепловые потери в системе. Конструкции не будут сильно нагреваться. Вероятность появления конденсата будет минимальной. Эти свойства позволяют выполнить сооружение отопительного контура без обустройства дополнительного теплоизоляционного слоя.

Источник: https://alyuminievye-radiatory.aystroika.info/novosti/diametr-polipropilenovyh-trub-dlya-sistem-otopleniya-svoystva-polipropilena

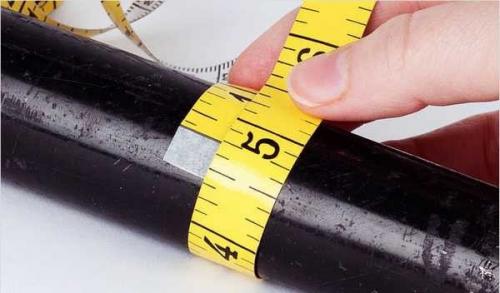

Диаметр труб стояков отопления. Как выбрать диаметр трубы отопления

Точно рассчитать, какого сечения трубы вам нужны, не получится. Придется выбирать из нескольких вариантов. А все потому, что добиться одинакового эффекта можно разными способами.

Поясним. Нам важно доставить к радиаторам нужное количество тепла и добиться при этом равномерного нагрева радиаторов. В системах с принудительной циркуляцией делаем мы это при помощи труб, теплоносителя и насоса. В принципе все, что нам нужно, — это за определенный промежуток времени «прогнать» определенное количество теплоносителя. Тут есть два варианта: поставить трубы меньшего диаметра и подавать теплоноситель с большей скоростью, или  сделать систему большего сечения, но с меньшей интенсивностью движения. Обычно выбирают первый вариант. И вот почему:

• стоимость изделий меньшего диаметра ниже;
• с ними работать легче;
• при открытой прокладке они не так привлекают внимания, а при укладке в пол или стены требуется меньшие по размерам штробы;
• при небольшом диаметре в системе находится меньше теплоносителя, что снижает ее инерционность и ведет к экономии топлива.



  Расчет диаметра медных труб отопления в зависимости от мощности радиаторов

Так как есть определенный набор диаметров и определенное количество тепла, которое по ним нужно доставить, каждый раз считать одно и то же — неразумно. Потому были разработаны специальные таблицы, по которым в зависимости от требуемого количества тепла, скорости движения теплоносителя и температурных показателей работы системы, определяется возможный размер. То есть для определения сечения труб в системе отопления находите нужную таблицу и по ней подбираете подходящее сечение.

Расчет диаметра труб для отопления производился по такой формуле (при желании можете посчитать). Затем рассчитанные значения записывались в таблицу.

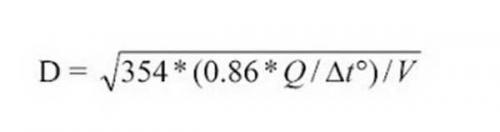

Формула расчета диаметра трубы отопления

Где:

D — искомый диаметр трубопровода, мм
∆t° — дельта температур (разница подачи и обратки), °С
Q — нагрузка на данный участок системы, кВт — определенное нами количество тепла, необходимое на обогрев помещения
V — скорость теплоносителя, м/с — выбирается из определенного диапазона.

В системах индивидуального отопления скорость движения теплоносителя может быть от 0,2 м/с до 1,5 м/с. По опыту эксплуатации известно, что оптимальная скорость находится в пределах 0,3 м/с — 0,7 м/с. Если теплоноситель движется медленнее, возникают воздушные пробки, если быстрее — сильно возрастает уровень шумов. Оптимальный диапазон скоростей и выбирают в таблице. Таблицы разработаны для разных видов труб: металлических, полипропиленовых, металлопластиковых, медных. Рассчитаны значения для стандартных режимов работы: с высокими и средними температурами. Чтобы процесс подбора был более понятен, разберем конкретные примеры.

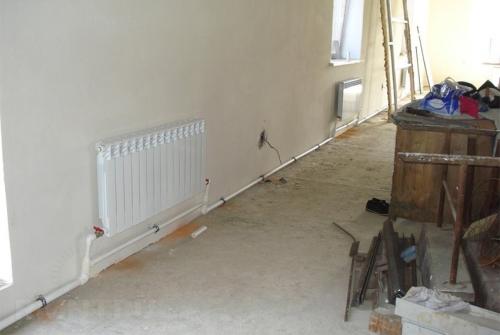

Диаметр полипропиленовых труб для отопления частного дома. Однотрубная система отопления «Ленинградка»

Однотрубная система отопления «Ленинградка» имеет ограничения по числу радиаторов. Наличие восьми батарей является оптимальным и рекомендуемым для установки на одну ветки. В данном случае требуется применение:

• полипропиленовой трубы, имеющей диаметр 32;
• трубы из металлопластика и стали, имеющей диаметр 26 (на выбор из этих двух).

Труба, имеющая 32 диаметр, вполне достаточна для системы отопления частного дома, включающей восемь радиаторов, потому что перепад температуры от первого радиатора до последнего радиатора будет не таким значительным.

Как показывает практика, при использовании трубы с меньшим диаметром (например, 25 мм), в дальнейшем ее заменить будет невозможно в случае возникновения значительного перепада температуры. Несмотря на то, что труба, имеющая 25 диаметр, стоит дешевле, последствия от установки будут гораздо масштабнее. За незначительную экономию в 2-3 тысячи рублей вы можете приобрести гораздо больше убытков. Если вы заинтересованы экономией, лучше приобретите краны подешевле, которые идут к радиаторам. Они всегда находятся на видном месте, и замена производится легко.

Самые главные моменты при установки однотрубной системы отопления:

• основной стояк на Ленинградке – труба, имеющая размер 32 мм ППР или на размер меньше для стальной и металлопластиковой трубы;
• подъемы к радиаторам делают 20 трубой;

К подъемам устанавливается тройник (32*20*32). Если труба из металлопластика, то тройник должен иметь характеристики 26*16*26 (указанных размеров достаточно, чтобы заводские радиаторы хорошо прогревались).  Установка кранов и пробки осуществляется на одну вторую, таким образом будет более эффективно распределяться тепло.

Источник: https://alyuminievye-radiatory.aystroika.info/novosti/diametr-polipropilenovyh-trub-dlya-sistem-otopleniya-svoystva-polipropilena

Диаметр труб для открытой системы отопления. Действительно ли важно точно подобрать сечение трубы

Когда разрабатывается система отопления, к примеру, из ПП труб, все возможные теплопотери пытаются свести к минимуму, то есть сократить объем потребляемой энергии. Спланированная некорректным образом система будет функционировать, как минимум, неэффективно. В итоге комнаты, либо будут оставаться холодными, либо на их обогрев будет тратиться необоснованно большое количество энергии.

Определяясь с тем, какими должны быть трубы для отопления, обращают внимание не только на их химические свойства и физические характеристики, но и на длину и сечение, так как они также отыгрывают немаловажную роль при конструировании эффективной системы.

Оказывается, диаметр трубы для отопления частного дома непосредственно влияет на общую гидродинамику, поэтому так важно учесть эти параметры для получения наилучшего обогрева.

Довольно часто незнающие люди, чтобы подобрать диаметр труб отопления, пользуются правилом, согласно которому сечение трубы должно быть как можно больше, допуская, таким образом, грубейшую ошибку. На самом деле, от того, что вода в системе будет проходить свободнее, функционировать эффективнее она от этого не станет, наоборот, давление в системе упадет ниже нормы, а радиаторы не будут греться должным образом.

При выборе диаметра полипропиленовой трубы для отопления частного дома в первую очередь следует определиться с типом теплоносителя. Если дом будет запитываться от общей тепломагистрали, то весь перечень расчетов осуществляется по тому же принципу, как и при обустройстве квартиры.

Источник: https://alyuminievye-radiatory.aystroika.info/novosti/diametr-polipropilenovyh-trub-dlya-sistem-otopleniya-svoystva-polipropilena

Диаметр труб для отопления 25 ил. Вопросы подбора диаметра отопительного трубопровода

Трубы выпускаются стандартных диаметров, из которых и нужно сделать выбор. Наработанные типовые решения по подбора диаметров труб для отопления дома, руководствуясь которыми в 99% случаев можно сделать оптимальный правильный выбор диаметра без выполнения гидравлического расчета.

Наработанные типовые решения по подбору диаметров труб для отопления дома. Стандартные наружные диаметры полипропиленовых труб - 16, 20, 25, 32, 40 мм. соответствующий этому значению внутренний диаметр труб марки РN25– 10,6, 13,2, 16,6, 21,2, 26,6 мм соответственно. Более подробная информация по внешним диаметрам, внутренним диаметрам и толщине стенки полипропиленовых труб приведена в таблице.

Какими диаметрами, и что подключать, нам необходимо обеспечить подачу необходимой тепловой мощности , которая будет прямо зависеть от количества поданного теплоносителя, но скорость движения жидкости должна оставаться в заданных пределах 0,3-0,8 м/сек.
