Варианты обвязки радиаторов отопления. Батареи отопления с боковым подключением

При боковом подключении вариантов намного больше: тут подающий и обратный трубопровод можно подсоединить в два патрубка, соответственно, вариантов четыре.

Вариант №1. Диагональное подключение

Такое подключение радиаторов отопления считают наиболее эффективным, его берут за эталон и именно так испытывают производители свои отопительные приборы и данные в паспорте по тепловой мощности — для такой подводки. Все остальные типы подключения менее эффективно отдают тепло.

Диагональная схема подключения радиаторов отопления при двухтрубной и однотрубной системе

Все потому, что при диагональном подключении батарей горячий теплоноситель подается на верхний вход с одной стороны, проходит через весь радиатор и выходит с противоположной, нижней стороны.

Вариант №2. Одностороннее

Как понятно из названия, подключаются трубопроводы с одной стороны — подача сверху, обратка — снизу. Этот вариант удобен, когда стояк проходит сбоку от отопительного прибора, что часто бывает в квартирах, потому именно такой тип подключения обычно и преобладает. Когда теплоноситель подводится снизу, такая схема используется нечасто — не очень удобно располагать трубы.

Боковое подключение для двухтрубной и однотрубной системы

При таком подключении радиаторов эффективность нагрева только чуть ниже — на 2 %. Но это только если секций в радиаторах немного — не более 10. При более длинной батарее ее дальний от край будет плохо греться или вообще останется холодным. В панельных радиаторах для решения проблемы ставят удлинители потока — трубки, которые доводят теплоноситель чуть дальше середины. Такие же устройства можно устанавливать в алюминиевые или биметаллические радиаторы, улучшая при этом теплоотдачу.

Вариант №3. Нижнее или седельное подключение

Из всех вариантов седельное подключение радиаторов отопления самое малоэффективное. Потери составляют примерно 12-14%. Но данный вариант самый незаметный — трубы обычно укладываются по полу или под ним и такой способ наиболее оптимальный с точки зрения эстетики. А чтобы потери не влияли на температуру в помещении, можно радиатор взять чуть более мощный чем требуется.

Седельное подключение радиаторов отопления

В системах с естественной циркуляцией такой тип подключения делать не стоит, а вот при наличии насоса работает она неплохо. В некоторых случаях даже не хуже бокового. Просто при какой-то скорости движения теплоносителя возникают вихревые потоки, вся поверхность разогревается, повышается теплоотдача. Данные явления пока не изучены до конца, потому спрогнозировать поведение теплоносителя пока невозможно.

Верхнее подключение радиаторов отопления. Устройство радиатора отопления

состоит из нескольких теплообменных секций. Чем больше секций, тем, соответственно, выше мощность батареи. Существуют такие модели радиаторов, которые можно «доращивать» новыми секциями в случае необходимости уже в процессе эксплуатации.

Через все секции проходит один коллектор в верхней части и один в нижней. В каждой секции есть вертикальный канал, соединяющий верхний и нижний коллектор. Это касается всех секций, включая крайние. Поэтому радиатор имеет 4 выхода, но используются только два из них. Один подключается к трубе подачи теплоносителя, а второй служит для отвода остывшей воды обратно в котел. Незадействованные выходы закрывают заглушками. Так устроено большинство радиаторов.

Схема радиатора отопления Источник mr-build.ru

Виды трубной системы

В схеме отопительной системы принципиальное значение имеет взаиморасположение входа подачи теплоносителя и выхода «обратки». Это зависит от направления теплоносителя и от типа трубной системы.

Однотрубная система

Это упрощенный вариант обустройства отопления в коттедже. Данный вариант довольно экономичен, так как требует для разводки меньше труб и выполняется с меньшими трудозатратами на монтажные работы. Система представляет собой цепь радиаторов, соединенных одной трубой. Теплоноситель, нагретый в котле, поступает поочередно в каждый радиатор, перетекая из одного в другой. То есть «обратка» из одой батареи становится подачей для следующей, и т. д.

Для однотрубных систем сейчас можно установить специальные модули Радиплект и Радиплект Терм от Gibax, благодаря которым можно поддерживать температуру в домеилирежимами. Их монтаж достаточно прост, а минимальное количество соединений даст дополнительную гарантию на надежность соединений.

Однотрубная схема подключения радиаторов отопления в частном доме имеет один существенный недостаток – при ней радиаторы нагреваются неравномерно. Самым горячим всегда будет первый радиатор, а дальше от батареи к батарее температура будет постепенно снижаться. Следовательно, поддерживать одинаковую температуру во всех помещениях имея однотрубное отопление невозможно.

Схема однотрубного отопления двухэтажного коттеджа Источник utepleniedoma.com

При определенных особенностях планировки однотрубная система может быть вполне подходящей. Так, если в небольшом доме цепь радиаторов будет начинаться с жилых комнат и заканчиваться техническими помещениями, этот вариант может оказаться оптимальной. Но в просторных коттеджах лучше устанавливать двухтрубное отопление.

Двухтрубная система

Более дорогостоящий в обустройстве, но простой и удобный в эксплуатации вариант. В этой системе функционируют одновременно две линии труб. Первая подает горячую воду к каждой батарее. То есть идет одна труба с заходом в каждый радиатор. Теплоноситель, прежде чем попасть в радиатор, независимо от его расположения в цепи, не заходит в соседние радиаторы, а идет напрямую. Вторая труба собирает обратку из всех радиаторов и доставляет ее в коллектор нагрева.

Преимущества донного типа разводки в том, что во всех точках теплообмена достигается практически одна температура. Такая система лучше поддается регулировке и обеспечивает равномерный обогрев всего здания.

Схема двухтрубного отопления коттеджа Источник ro.decorexpro.com

Лучевая (коллекторная) система

Коллекторная схема это вариант двухтрубного подключения, но с более сложной разводкой. Применяется в тех случаях, когда нужно скрыть трубы, например под напольным покрытием. В этом случае обустраивается два коллектора – под подачу и под обратку, и от каждого радиатора тянется одна труба в первый коллектор, и еще одна во второй.

В некоторых схемах подключения применяются два вида системы. Весь дом может отапливаться по двухтрубному принципу, но для отдельного участка, например веранды или большой гостиной применена связка нескольких радиаторов по однотрубному принципу. При разработке двухтрубной схемы подключения батарей отопления в частном доме главное не запутаться в коллекторах подачи и обратки.

Лучевая (коллекторная) схема отопления Источник firmacz.ru


Терморегулятор для радиатора отопления: конструкция и установка

Схема подключения радиаторов к отопительной системе

Теплоноситель перемещается по трубам и каналам батарей благодаря двум факторам. Первый – это стремление жидкости заполнить пустоты. При отсутствии воздушных пробок создается естественный динамический напор теплоносителя. Второй фактор – движение потоков разной температуры. Горячая вода стремится вверх, вытесняя в нижний поток холодную.

Диагональное верхнее подключение

Диагональное подключение радиаторов с верхней подачей позволяет обустроить самое эффективное отопление помещений. Горячая вода подается в верхний вход, внутри она распространяется по секциям, и, остывая, опускается вниз, после чего вытесняется в нижний вход в коллектор обратки, расположенный с другой стороны радиатора.

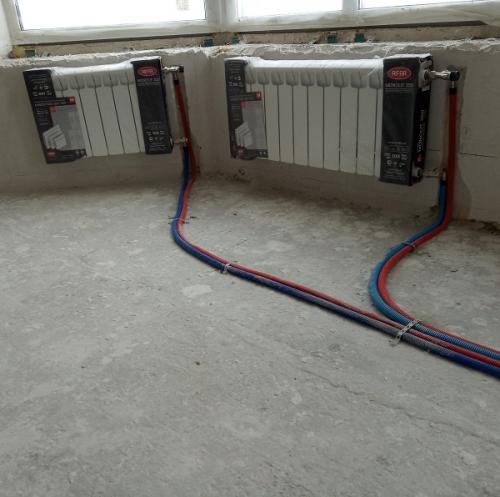

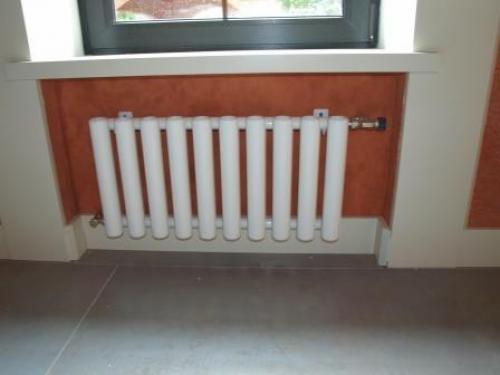

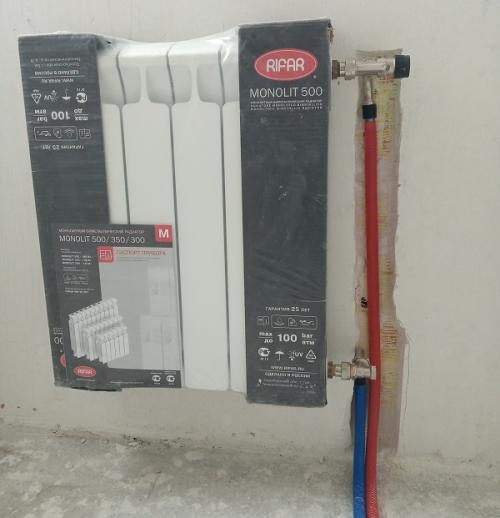

Боковое подключение радиатора из стены. Боковое подключение радиаторов REHAU из стены. Отопление своими руками

Боковое подключение радиаторов из стены – очень распространенный тип подключения. Он с одинаковым успехом применяется как для лучевой радиаторной разводки (коллекторной), так и для двухтрубной.

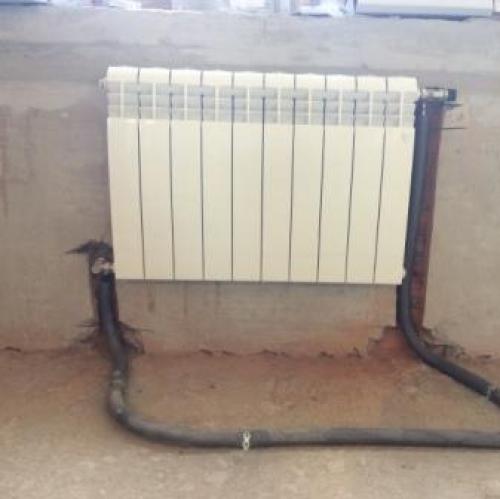

При боковом подключении радиаторов из пола рекомендуется организовать подачу теплоносителя в верхней части радиатора, а обратку – в нижней. Причем, желательно по диагонали.
Боковое подключение радиатора из стены. Боковое подключение радиаторов REHAU из стены. Отопление своими рукамиБоковое подключение радиатора из стены. Боковое подключение радиаторов REHAU из стены. Отопление своими рукамиБоковое подключение радиатора из стены. Боковое подключение радиаторов REHAU из стены. Отопление своими рукамиБоковое подключение радиатора из стены. Боковое подключение радиаторов REHAU из стены. Отопление своими рукамиБоковое подключение радиатора из стены. Боковое подключение радиаторов REHAU из стены. Отопление своими рукамиЭто позволяет повысить эффективность работы радиаторов.
При подаче теплоносителя в верхней части, возникает так называемая архимедова сила, обусловленная возникновением дополнительного напора жидкости из-за увеличения ее плотности при охлаждении.
При охлаждении жидкости, плотность ее увеличивается и усиливается стремление к движению вниз по сравнению к вновь поступающему в радиатор теплоносителя с более высокой температурой (и меньшей плотностью). Такой движение стимулирует проток жидкости через радиатор и создает дополнительный напор.
Подключение труб радиаторной разводки с противоположных сторон радиатора позволяет более полно использовать всю поверхность радиатора, отдавая этим больше тепла и повышая этим эффективность его применения.
Можно также организовать подачу и обратку теплоносителя на одном уровне или с одной стороны, если этого требует условия его размещения. Эффективность его применения снизится, но не критично.
Незначительный объем работ по штроблению стен под трубы отопления, вполне компенсируется эстетичностью результата: только внешний вид радиатора и запорной арматуры, никаких труб.
Для подключения труб к радиаторам с боковым подключением применяют запорно-регулирующую арматуру .
Для подачи – термостатические вентили, для обратки – запорные вентили.
Термостатические вентили позволяют регулировать расход теплоносителя в радиатор в ручном режиме, или автоматически, при использовании термостатической головки.
Запорные вентили предназначены для отключения радиаторов.
При правильном подборе арматуры радиаторной разводки и правильном монтаже, применение запорно-регулирующей арматуры позволяет временно отключать каждый радиатор с целью замены или снимать его для проведения отделочных работ.
