Сколько секций батарей поставить в комнату 16 квадратов. Как правильно рассчитать необходимое количество радиаторов отопления

Сколько секций батарей поставить в комнату 16 квадратов. Как правильно рассчитать необходимое количество радиаторов отопления

Расчет количества радиаторов отопления производят исходя из следующих данных: 41 Ватт тепловой мощности на 1 куб.м. при наличии в помещении по одному: окну, двери, внешней стены, т.е. стандартных условий.

Рассчитаем, например, количество радиаторов для комнаты размерами 3х4 м высотой потолка в 2,7 м. Прежде всего, определим объем комнаты: 3х4х2,7=32,4 м3
Затем найдем тепловую мощность, умножением найденного объема на 41 – 32,4*41 = 1328,4 Ватт. Если, допустим, теплоотдача от одной секции нового радиатора 180 Ватт, можно без труда рассчитать и требуемое количество радиаторов: 1328,4:180 = 6,3 (7 – после округления). Для обогрева выбранного помещения нужно 7 секций радиаторов, каждая по 180 Ватт.

Нужно учитывать следующее: если помещение не закрывается дверью, при расчете суммируют площади самого и соседнего помещений. Этот расчет производится для принятой средней температуры теплоносителя 70˚ С, более низкая температура требует соответственного увеличения количества секций. Если в комнате установлен стеклопакет, то количество секций уменьшается, т.к. он снижает потери тепла, примерно, на 15-20%.

В случае угловой комнаты, ее теплопотери увеличиваются на 20%. На теплопотери, а значит и на количество секций, влияет этажность, степень утепления стен, декоративные панели на радиаторах (только они могут привести к потере теплоотдачи на 20-30%).

Если уже установленные в комнате чугунные батареи необходимо заменить на другой какой-то вид радиаторов, то их количество можно подсчитать очень легко, поскольку у чугунных радиаторов постоянные теплоотдача (150 Вт) и межосевое расстояние (600 мм): количество секций чугунных батарей умножают на 150 Вт и делят на теплоотдачу одной секции нового радиатора. Затем можно сделать необходимые поправки на холод и жару.

Для более точных расчетов используется формула расчета количества радиаторов отопления .

Есть несколько подходов к вычислению количества радиаторов отопления. стандартный, примерный («на глаз»), объемный.

В соответствии со «СНП» на 1 кв.м. нужно 100 Ватт теплоотдачи радиатора отопления. Тогда мощность вычисляют по формуле.

P = мощность одной секции радиатора, S = площадь отапливаемого помещения.

Допустим, что площадь помещения составляет 25 кв.м. а мощность одной секции радиатоpа 180 Ватт, тогда:

25х100:180=13,9, т.е. понадобится 14 секций.

Если помещение угловое или находится в торце, полученное число нужно еще помножить на коэффициент 1,2.

Поскольку радиаторы изготавливаются массово, и у них – стандартные размеры, то принято считать, что при высоте потолка в 2,7 м на 1,8 кв.м. нужна одна секция. Скажем, для комнаты площадью 25 кв.м. понадобится – 25 :1,8=13,9 т.е. 14 секций. При мощности менее 50Ватт этот способ не рекомендуется применять из-за больших погрешностей.

При этом способе расчет ведется на основе объема помещения. Известно, что секция радиатора, имеющая мощность 200 ватт, может обогреть 5 куб.м. Если размеры комнаты будут 4х5х2,7, то 4х5х2,7:5=10,8, т.е. для такой комнаты нужно купить 11 секций мощностью 200 Ватт.

Чтобы при расчете оценить все условия в полном объеме лучше обратиться к специалистам.

Другие статьи по теме

Лучшие биметаллические радиаторы

Прочность, долговечность и высокая теплоотдача — главные преимущества биметаллических отопительных устройств. Многообразие предложений на рынке заставляет искать ответ на вопрос, какие из них лучшие.

Конвекторные радиаторы отопления

Хорошим вариантом для обогрева жилых и общественных помещений выступают отопительные приборы конвекторного типа. Для достижения максимального результата в процессе работы необходим грамотный их монтаж.

Как закрыть батарею отопления

Не совсем эстетичный внешний вид радиаторов отопления может подпортить впечатление от общего вида помещения. Использование специальных экранов помогает решить проблему. Но нужно учитывать некоторые детали.

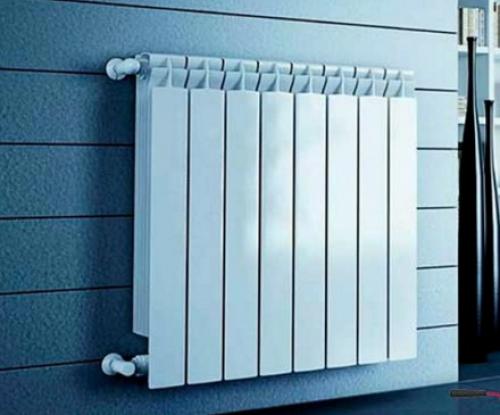

Сколько батарей должно быть в угловой комнате. Сколько радиаторов поставить в каждую комнату

Разберемся сколько нужно радиаторов для дома и где их расставить. Важность этого вопроса высока, с одной стороны не хочется переплачивать и перегревать, с другой стороны недопустимо, чтобы было холодно. Нужно подобрать какое-то оптимальное количество радиаторов в каждую комнату. Точнее сказать, — сколько секций понадобится в комнате, или какие размеры панельных стальных…. Рассчитаем это количество.

В чем сложность расстановки радиаторов – нет точного расчета

Все было бы просто, если бы можно было точно определить, сколько каждая комната теряет тепла, и какие теплопотери у всего здания. Но рассчитать это на самом деле не просто – определить воздухообмен, обдуваемость ветром, отражаемость (затененность) солнца, среднюю увлажненность материалов в конструкции, и даже саму конструкцию и состав…

Даже если вбить какие-то взяты с потолка данные в программу расчета, результат будет настолько желать лучшего, что лучше сразу воспользоваться эмпирическим подбором и опытом эксплуатации.

Обычный способ определения теплопотерь

Но в этом вопросе большая точность и ни к чему, ведь полученные теплопотери здания, затем довольно грубо с запасом округляются в большую сторону. Поэтому существует упрощенный метод определения теряемой зданием мощности, принимается – 1 кВт на 10м кв. при высоте потолков до 2,6 метра – обычная высота жилых комнат. Затем этот упрощенный подход корректируется коэффициентами.

Расчетные данные для определения количества радиаторов

Нужно учесть, что 1кВт/10 м кв, – для здания, которое утеплено относительно не плохо, но не отлично. Поэтому данные умножаем:

• 2,0 или больше – если дом с тонкими холодными стенами, такими же полами и потолком, окнами в старых деревянных рамах и высотой потолка 2,9 м.
• 0,7 – если здание утеплено по нормативам (очень хорошо), и главное — в нем регулируемая вентиляция, отсутствуют сквозняки.

Для каждой комнаты теплопотери определяются еще с учетом следующих коэффициентов.

• 1,1 – одно окно в наружной стене;
• 1,4 – два окна в наружной стене;

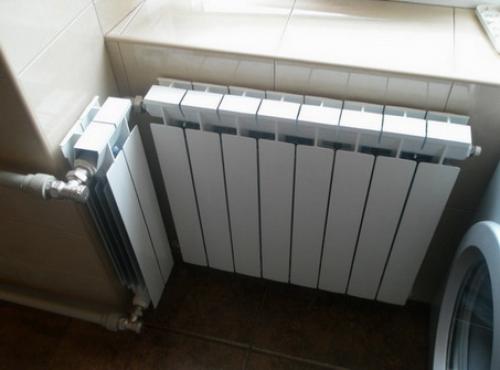

• 1,6 – угловая комната с двумя наружными стенами и окнами;
• внутренняя комната – теплопотери отсутствуют.

Обратим внимание на климат

Приведенный расчет требуемой мощности радиаторов рекомендуется в средней полосе и чуть южнее.

• Для регионов условно южных – коэффициент 0,8.
• Для условно-северных — 1,2.

Здесь учитывается, что с понижением среднегодовой температуры должно в первую очередь увеличиваться утепление, поэтому в идеале теплопотери не должны возрастать. Но на практике, из-за трудностей утепления требуется повышенная мощность отопления – энергоносители пока не столь дороги, чтобы утеплять до бесконечности. При достижении технических трудностей с ростом толщины теплоизоляции, становится выгодней платить за обогрев.

Определяем количество радиаторов

Взглянув в характеристики радиатора можно узнать, что секция развивает 190 Вт мощности, например. Но нужно учитывать, что чем больше цифра написана – тем лучше продажи….

Также паспортная характеристика определяется при +90 град теплоносителя и +20 град в комнате. Автоматизированные котлы не дают на выходе больше чем +80 град, при этом к радиаторам в среднем максимуме поступает +70 град. А в комнатах мы часто держим потеплее — +24 град.

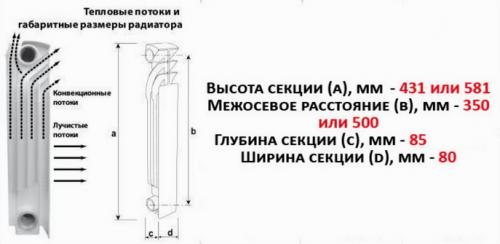

Поэтому следует принимать секцию радиатора стандартных размеров (80х100х550мм) не более чем 150 Вт, а на практике часто и 130 Вт при обычной температуре котла и том, что производители «экономили на металле». Следовательно,10 секционный радиатор – 1,5 кВт. На угловую комнату 20 м кв – минимум 3 кВт – парочка таких радиаторов и еще с запасом…

Алгоритм расчета количества секций

• Обычно сначала вычисляется требуемая мощность для дома исходя из 1 кВт на 10 м площади с учетом коэффициентов рекомендованных выше,
• прибавляется запас 20% (1,2 от мощности котла),
• полученная общая мощность делится по комнатам, с учетом коэффициентов (для внутренних принимается 0)
• для каждой комнаты принимается количество секций (1 секция – 130 — 150 Вт)
• добавляются при необходимости еще радиаторы, внутрипольные конвектора, нагреваемый плинтус в местах явных теплопотерь – например у входных дверей, под окнами оранжереи…..

Сколько секций радиатора нужно на 20 квадратов. Расчет по кубатуре помещения

Предлагаемая методика также не претендует на высокую точность, но по сравнению с расчетом на основе площади помещения она дает результаты, более соответствующие реальному положению дел. Самая большая проблема в данном случае – правильная трактовка норм СНиП, по которым для обогрева одного кубического метра жилой площади необходимо затратить 41 кВт мощности. Так как этот параметр описывает систему организации отопления в стандартном панельном здании, расчет количества радиаторов отопления в частном доме будет не совсем точным. Но примерное представление о том, как ее следует проектировать, он дает.

В первую очередь, нужно умножить площадь помещения на его высоту. Например, для комнаты в 30 квадратных метров с потолками в 3,5 метра итоговая цифра будет 105 м куб. (30 * 3,5). После этого ее нужно умножить на 41 (нормы требуемой тепловой мощности для одного «куба»): 105 * 41 = 4305 Вт (примерно 4,3 кВт).

Вычисление оптимального количества радиаторов выполняется очень просто. Прежде всего, выясните теплоотдачу одной сегмента, после чего разделите на это значение полученную ранее цифру. В нашем примере имеем 26 секций (4305 / 170 = 25,3235). Для получения более достоверного результата есть смысл использовать несколько корректирующих коэффициентов:

• угловая комната: +20%;
• батарея задекорирована решеткой или экраном: +20%;
• дом плохо утеплен, основной материал, из которого сделаны стены, – крупногабаритная панель: +10%;
• помещение находится на последнем или первом этаже: +10%;
• в комнате больше одного окна или оно одно, но очень большое: +10%;
• рядом расположены неотапливаемые помещения (особенно, если в них отсутствует часть стен): +10%.

Профессиональный подход

Как рассчитать батареи отопления для частного дома, если нужна очень высокая точность с минимально возможными допусками. В этом случае есть смысл воспользоваться методикой, которая предполагает наличие нескольких уточняющих коэффициентов. Она имеет определенные допуски, но итоговый результат позволит смонтировать такую отопительную систему, которая будет учитывать все особенности помещения.

Формула расчета имеет следующий вид: Q = 100 * S * X1 * X2 * X3 * X4 * X5 * X6 * X7. Q – количество тепла (в ваттах на квадратный метр), которое необходимо обеспечить для конкретного помещения), S – его площадь, а X1-X7 – несколько уточняющих коэффициентов.

X1: класс остекления оконных проемов (особо уточним, он не учитывает количество самих проемов)

• Двойное остекление: 1,27.
• 2-слойный стеклопакет: без коррекции.
• 3-слойный стеклопакет: 0,85.

X2: уровень теплоизоляции стен (может быть скорректирован установкой внешних утепляющих конструкций)

• Недостаточная (одинарная кладка, нет дополнительных навесных блоков): 1,27.
• Хорошая (слой утеплителя или двойная кирпичная кладка): без коррекции.
• Высокая: 0,85.

X3: отношение площади окон и пола

• 50%: 1,2.
• 40%: 1,1.
• 30%: без коррекции.
• 20%: 0,9.
• 10%: 0,8 (часто встречающийся случай в складских помещениях, но в частных домах встречается очень редко).

X4: средневзвешенная температура воздуха для наиболее холодной недели в году (в градусах Цельсия)

• -35 и менее: 1,5.
• От -35 до -25: 1,3.
• От -25 до -20: 1,1.
• От -20 до -15: 0,9.
• От -15 до -10: 0,7.

X5: внешние стены

• Одна: 1,1;
• Две: 1,2;
• Три: 1,3;
• Четыре: 1,4.

X6: тип помещения, находящегося над комнатой, для которой производится расчет

• Чердак, лишенный принудительного отопления: без коррекции.
• Отапливаемый чердак: 0,9.
• Жилое помещение с собственным отоплением: 0,8.

X7: высота потолков (в метрах)

• Менее 2,5: без коррекции.
• От 2,5 до 3: 1,05.
• От 3 до 3,5: 1,1.
• От 3,5 до 4: 1,15.
• От 4 до 4,5: 1,2.

Как рассчитать количество радиаторов в доме, исходя из предложенной методики? Представим себе, что у нас есть дом из двух комнат – 20 и 25 м кв.. В одной из них – двойное остекление, в другой – тройной стеклопакет. Уровень теплоизоляции высокий. Соотношение окон и пола – 1:1. Самая низкая температура – 17 градусов ниже нуля. В доме 2 внешних стены, над комнатами находится неотапливаемый чердак, а высота стен – 3,1 м.

• 1 комната (S=20 м2). 100 * 20 (S) * 1,27 (X1) * 0,85 (X2) * 1,2 (X3) * 0,9 (X4) * 1,2 (X5) * 1 (X6) * 1,1 (X7) = 3077,87.
• 2 комната (S=15 м2). 100 * 15 (S) * 0,85 (X1) * 0,85 (X2) * 1,2 (X3) * 0,9 (X4) * 1,2 (X5) * 1 (X6) * 1,1 (X7) = 1544,99.

После этого нужно разделить полученные значения на теплоотдачу одной секции радиатора (например 170 Вт / м кв.):

• 1 комната: 3077,87 / 170 = 19 (18,1051).
• 2 комната: 1544,99 / 170 = 10 (9,0881).

Именно такое количество секций будет оптимальным и достаточным.

Сколько секций батареи нужно на комнату 15 кв м. Третий способ: по площади комнаты

Для этого способа нужно посчитать площадь комнаты. Измерьте длину и ширину комнаты и перемножьте эти значения. Далее можно воспользоваться калькулятором на одном из многочисленных сайтов, посвященных подбору отопительного оборудования. Нужно ввести площадь комнаты, выбрать теплоотдачу одной секции выбранного радиатора, которую можно посмотреть в описании технических характеристик той или иной модели, указать вид подключения.

Расчет на таком калькуляторе будет приблизительным, потому что не будут учтены индивидуальные особенности помещения, реальная, а не «по документам» температура теплоносителя, тепловые потери и т. д.

В техпаспорте все характеристики указаны для максимальной температуры теплоносителя — 90–95 °C. В реальности она не выше 70 °C в многоквартирных домах, и не выше 85 °C — в частных (это максимум, который может дать газовый котел). Так что добавьте 20–30% к числу секций, рассчитанных с учетом теплопотерь.

Чтобы вручную рассчитать количество радиаторов по площади, нужно использовать условную норму: на обогрев 1 м2 — 100 Вт тепловой мощности. В реальности требуется мощность 50–60 Вт, но чтобы учесть все допущения и возможную плохую работу системы отопления, лучше взять показатель в 100 Вт/м2. Если потолки в доме выше 3 м — радиаторы лучше считать по объему комнаты (второй способ).

Для подсчета важно учесть тепловые потери — они показывают количество энергии, которая уходит из помещения. Мощность радиаторов в комнате должна быть выше суммарного значения теплопотерь, чтобы перекрыть их. Посмотрите в таблице ниже коэффициенты теплопотерь и запишите каждый из девяти коэффициентов на листок бумаги — у вас должны получиться девять значений. Например, если у вас двухкамерные стеклопакеты, то коэффициент К1 у вас будет 1.

Сколько секций радиатора нужно на 9 квадратных метров. Самые простые способы расчета мощности радиатора

Рассчитать все точно достаточно сложно, и далеко не каждому покупателю вообще нужна вся эта информация. Поэтому зачастую предлагаются более упрощённые способы расчета.

В характеристиках к секционным радиаторам отопления нужно узнать, сколько ватт может выдать одна секция – 150 Вт, 180 и т. д. Затем уже необходимо в зависимости от площади, подсчитать, а сколько же нужно тепла для обогрева всего помещения.

Чтобы обогреть 10 кв. метров необходим 1 кВт тепла.

Поэтому, учитывая теплопотери, с запасом понадобится порядка 10 секций радиатора для обогрева одной такой комнаты.

Расчет мощности радиаторов по окнам

Все прекрасно знают, что окна в доме способствуют наибольшим теплопотерям. Из-за этого именно под окнами и устанавливаются радиаторы. К примеру, в комнате с двумя окнами рекомендуется крепить два радиатора. В том случае, если прямо под окном недостаточно места, можно использовать близлежащий участок стены либо противоположную стену.

Чтобы не испортить интерьер, нужно уделить должное внимание внешнему виду радиатора. Подходящий размер не менее 50-70% ширины оконного проёма, а лучше даже 100%. В комнате с двумя окнами и теплым полом можно закрепить только один радиатор.

Однако данный способ не подходит в расчете количества секций радиатора в помещениях, где нет окон, например, коридор или ванная комната.

Как рассчитать мощность радиатора по метражу?

При помощи данного способа тоже не получится с точностью произвести расчет. Необходимо принимать во внимание показатели  теплопотерь, соотнесённые с величиной комнаты.

Теплопотерями является характеристика в комплексе, а точнее кол-во энергии, теряющее строением. К примеру, когда теплопотери 1500 Вт, обогреватель стоит выбирать с мощностью больше указанного значения.

Расчет мощности радиатора по количеству стен

В этом варианте считаются стены, выходящие на улицу. Если в комнате одна такая стена и окно, следует закладывать 100 Вт/м.кв. Когда наружных стены две и одно окно — 120 Вт/м.кв., а при наличии двух таких стен и двух окон — 130 Вт/м.кв.

Лучше всего рассчитывать количество секций радиатора с небольшим запасом. Преимущество мощных радиаторов в том, что они намного быстрее способны обогреть помещение. При использовании газа, мощные приборы способны экономить его. И в завершение стоит отметить, что такие радиаторы служат дольше.

Сколько секций биметаллического радиатора нужно на 1м2. Преимущества биметаллических радиаторов

Биметаллический радиатор характеризуется высокой теплоотдачей наружного слоя и стойкостью внутреннего покрытия к ржавчине. В его основе лежит двойная металлическая конструкция – внутренний слой из нержавеющей стали сплавлен с наружным алюминиевым. Конструкция позволяет добавлять секции при недостаточном обогреве или снимать их для снижения температуры внутри помещений. Расстояние между секциями стандартного образца 50 мм.

Плюсы:

• Высокая теплоотдача внешнего алюминиевого слоя;
• Антикоррозионные свойства внутреннего слоя из нержавеющей стали позволяет подключать теплоносители с практически любым составом смягчающих воду средств;
• Обтекаемый дизайн безопасен для комнат, в которых живут активные дети;
• Можно комплектовать термостатическими вентилями, регулирующими расход тепла в разное время суток;
• Устойчив к гидростатическим нагрузкам при продувании и запуске теплосети. Выдерживают удар до 100 атмосфер;
• Элегантный и лаконичный дизайн вписывается в любое интерьерное решение;
• Несложный монтаж, привлекательный внешний вид. Наружное покрытие, кроме эстетической составляющей, защищает алюминиевую часть от соприкосновения с воздухом и агрессивными средами в виде моющих веществ;
• Длительный срок эксплуатации за счет долговечности материала. Производители гарантируют срок службы без ремонта в течение 20 лет.

Из недостатков только быстрый износ при некачественных теплоносителях.

Для установки системы отопления в новое помещение или при капитальном ремонте, нужно предварительно рассчитать количество секций радиаторов, относительно площади квартиры или частного дома.

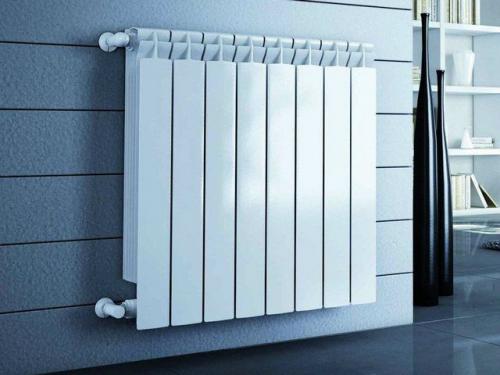

Сколько секций батареи нужно на комнату 10 кв м. Калькулятор расчета количества секций радиаторов отопления: делаем правильный расчет количества секций на комнату

В подавляющем числе случаев основными приборами конечного теплообмена в системах отопления остаются радиаторы. Значит, важно не только правильно заранее рассчитать требуемую тепловую мощность котла отопления, но и правильно расставить приборы теплообмена в помещениях дома или квартиры, чтобы обеспечить комфортный микроклимат в каждом из них.

Калькулятор расчета количества секций радиаторов отопления

В этом вопросе поможет калькулятор расчета количества секций радиаторов отопления, который размещен ниже. Он также позволяет определить необходимую суммарную тепловую мощность радиатора, если тот является неразборной моделью.

Если в ходе расчетов будут возникать вопросы, то ниже калькулятора размещены основные пояснения по его структуре и правилам применения.

Калькулятор расчета количества секций радиаторов отопления

Некоторые разъяснения по работе с калькулятором

Мнение эксперта:

Афанасьев Е.В.

Главный редактор проекта Stroyday.ru. Инженер.

Часто можно встретить утверждение, что для расчета требуемой тепловой отдачи радиаторов достаточно принять соотношение 100 Вт на 1 м² площади комнаты. Однако, согласитесь, что такой подход совершенно не учитывает ни климатических условий региона проживания, ни специфики дома и конкретного помещения, ни особенностей установки самих радиаторов. А ведь все это имеет определенное значение.

В данном алгоритме за основу также взято соотношение 100 Вт/м², однако, введены поправочные коэффициенты , которые и внесут необходимые коррективы, учитывающие различные нюансы.

— Площадь помещения – хозяевам известна.

— Количество внешних стен – чем их больше, тем выше теплопотери, которые необходимо компенсировать дополнительной мощностью радиаторов. В угловых квартирах часто комнаты имеют по две внешних стены, а в частных домах встречаются помещения и с тремя такими стенами. В то же время бывают и внутренние помещения, в которых теплопотери через стены практически отсутствуют.

— Направление внешних стен по сторонам света. Южная или юго-западная сторона будет получать какой-никакой солнечный «заряд», а вот стены с севера и северо-востока Солнца не видят никогда.

— Зимняя «роза ветров» – стены с наветренной стороны, естественно, выхолаживаются намного быстрее. Если хозяевам этот параметр неизвестен, то можно оставить без заполнения – калькулятор рассчитает для самых неблагоприятных условий.

— Уровень минимальных температур – скажет о климатических особенностях региона. Сюда должны вноситься не аномальные значения, а средние, характерные для данной местности в самую холодную декаду года.

— Степень утепления стен. По большому счету, стены без утепления – вообще не должны рассматриваться. Средний уровень утепления будет соответствовать, примерно, стене в 2 кирпича из пустотного керамического кирпича. Полноценное утепление – выполненное в полном объеме на основании теплотехнических расчетов.

— Немалые теплопотери происходят через перекрытия – полы и потолки. Поэтому важное значение имеет соседство помещения сверху и снизу – по вертикали.

— Количество, размер и тип окон – связь с теплотехническими характеристиками помещения очевидна.

— Количество входных дверей (на улицу, в подъезд или на неотапливаемый балкон) – любое открытие будет сопровождаться «порцией» поступающего холодного воздуха, и это необходимо каким-то образом компенсировать.

— Имеет значение схема врезки радиаторов в контур – теплоотдача от этого существенно изменяется. Кроме того, эффективность теплообмена зависит и от степени закрытости батареи на стене.

— Наконец, последним пунктом будет предложено ввести удельную тепловую мощность одной секции батареи отопления. В результате будет получено требуемое количество секций для размещения в данном помещении. Если расчет проводится для неразборной модели, то этот пункт оставляют незаполненным, а результирующее значение берут из второй строки расчета – она покажет необходимую мощность радиатора в кВт.

В расчетное значение уже заложен необходимый эксплуатационный резерв.

алюминиевый радиатор отопления

Что необходимо еще знать про радиаторы отопления?

При выборе этих приборов теплообмена следует учитывать ряд важных нюансов. Подробнее об этом можно узнать в публикациях нашего портала, посвящённых стальным , алюминиевым и биметаллическим радиаторам отопления.
