Установка радиаторов отопления любого типа требует наличия устройств и расходных материалов. Набор необходимых материалов почти одинаков, но для чугунных батарей, например, заглушки идут большого размера, а кран маевского не ставят, но зато, где-то в высшей точке системы, ставят автоматический воздухоотводчик. А вот установка радиаторов отопления алюминиевых и биметаллических абсолютно одинакова.
Стальные панельные тоже имеют некоторые отличия, но только в плане навешивания — с ними в комплекте идут кронштейны, а на задней панели имеются специальные отлитые из металла дужки, которыми отопительный прибор цепляется за крючки кронштейнов.
Вот за эти дужки заводят крюки
Кран Маевского или автоматический воздухоотводчик
Это небольшое устройство для сброса воздуха, который может скапливаться в радиаторе. Ставится на свободный верхний выход (коллектор). Обязательно должен быть на каждом отопительном приборе при установке алюминиевых и биметаллических радиаторов. Размер этого устройства значительно меньше диаметра коллектора, так что потребуется еще переходник, но краны маевского обычно идут в комплекте с переходниками, вам только надо будет знать диаметр коллектора (подсоединительные размеры).

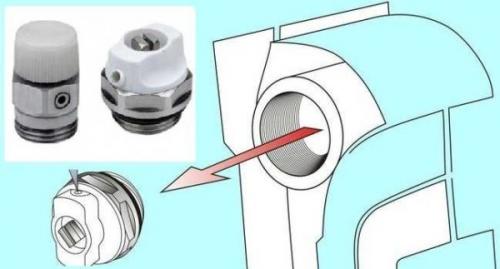

Кран маевского и способ его установки
Кроме крана маевского существуют еще автоматические воздухоотводчики. Их тоже можно ставить на радиаторы, но они имеют чуть большие размеры и почему-то выпускаются только в латунном или никелированном корпусе. В белой эмали нет. В общем, картина получается непривлекательная и, хоть они и спускают воздух автоматически, их ставят редко.

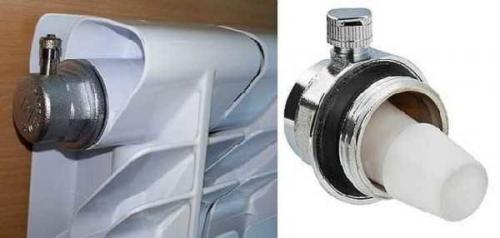

Так выглядит компактный автоматический воздухоотводчик (есть более громоздкие модели)
Выходов у радиатора с боковым подключением четыре. Два из них заняты подающим и обратным трубопроводом, на третьем ставят кран маевского. Четвертый вход закрывается заглушкой. Она, как и большинство современных батарей, чаще всего выкрашена белой эмалью и совершенно не портит внешний вид.

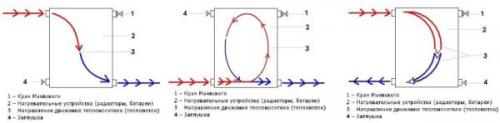

Где ставить заглушку и кран маевского при разных способах подключения
Запорная арматура
Нужны будут еще два шаровых крана или запорных с возможностью регулировки. Они ставятся на каждой батарее на входе и на выходе. Если это обычные шаровые краны, они нужны чтобы при необходимости можно было отключить радиатор и снять его (экстренный ремонт, замена во время отопительного сезона). В таком случае даже если что-то с радиатором случилось, вы его отсечете, а остальная система будет работать. Плюс такого решения — небольшая цена шаровых кранов, минус — невозможность регулировки теплоотдачи.

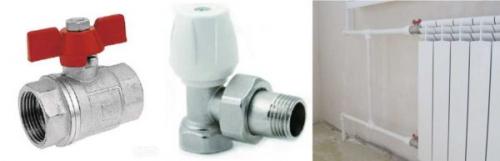

Краны на радиатор отопления
Практически те же задачи, но еще с возможностью изменять интенсивность потока теплоносителя, выполняют запорные регулирующие краны. Они дороже, но и позволяют подстраивать теплоотдачу (делать ее меньше), да и внешне они лучше смотрятся, есть в прямом и угловом исполнении, так что сама обвязка более аккуратна.
При желании можно на подаче теплоносителя после шарового крана поставить терморегулятор. Это относительно небольшое устройство, которое позволяет менять теплоотдачу отопительного прибора. Если радиатор греет плохо, их ставить нельзя — будет еще хуже, так как они могут только сделать меньше поток. Есть терморегуляторы на батареи разные — автоматические электронные, но чаще используют самый простой — механический.
Сопутствующие материалы и инструменты
Еще для навешивания на стены нужны будут крюки или кронштейны. Их количество зависит от размера батарей:
- если секций не больше 8 или длинна радиатора не более 1,2 м, достаточно двух точек крепления сверху и одной снизу;
- на каждые следующие 50 см или 5-6 секций добавляют по одному крепежу сверху и снизу.
Такде необходима фум лента или льняная подмотка, сантехническая паста для герметизации соединений. Нужна будет еще дрель со сверлами, уровень (лучше нивелир, но подойдет и обычный пузырьковый), некоторое количество дюбелей. Также надо будет оборудование для соединения труб и фитингов, но оно зависит от вида труб. Вот и все.
Неправильная установка радиатора отопления. Чем грозит неправильный монтаж батарей отопления
На чтение 2 мин.

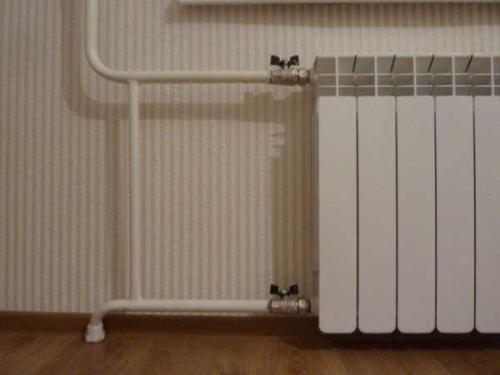

Неопытные строители в ряде случаев допускают ошибки при монтаже батарей отопления. Главный грубый просчет, совершаемый при выполнении этой работы, заключается в неправильном выборе направления потока носителя тепла в трубах. Зачастую трубу, по которой подается теплоноситель, подсоединяют к нижнему штуцеру теплообменного узла, тогда как обратную трубу подсоединяют к верхнему штуцеру. Из-за этого возникает целый ряд пагубных последствий, в том числе:
- нарушение процессов циркуляции теплоносителя, что ведет к снижению эффективности функционирования отопительной системы;
- нарушение хода отведения носителя тепла из радиатора, в результате чего одна его половина нагревается, а другая – нет;
- появление вероятности разрушения верхней части батареи;
- снижение коэффициента полезного действия, невозможность полноценной теплоотдачи в связи с недостаточной заполненностью батареи теплоносителем.
В неправильно присоединенном радиаторе носитель тепла проникает внутрь сквозь нижний патрубок. В этом случае он не может обеспечить прогревание всех секций, чем и объясняется значительное снижение эффективности отопительной системы в сравнении с грамотной установкой батарей.
При правильном монтаже радиатора нагретый теплоноситель после прохождения через регулятор попадает его в верхнюю часть, а затем благодаря давлению – и в нижнюю часть. В результате заполняется весь полезный объем секций, что обеспечивает максимальную теплоотдачу отопительной системы.

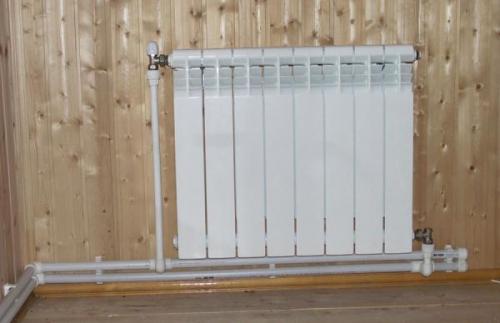

Правильная установка отопительных батарей гарантирует поступление нагретого теплоносителя сверху и обеспечивает его прохождение по верхнему коллектору. Качественный нагрев достигается за счет диагонального подсоединения батарей.
Чтобы исправить ошибки, допущенные при монтаже радиаторов отопления, нужно выполнить следующие действия:
- отсоединить подающие трубы от штуцеров;
- произвести корректировку схемы отопительной системы таким образом, чтобы подача теплоносителя осуществлялась через верхнюю трубу, а его обратное перемещение – через нижнюю;
- подсоединить элементы к теплообменнику;
- включить подачу и проверить работу системы.
Неэффективность функционирования отопительной батареи может быть обусловлена многими факторами. При наличии такой проблемы нужно сначала понять, чем она вызвана, а затем принять соответствующие меры.
Установка радиаторов отопления в деревянном доме. Схемы подключения радиаторов
Перед тем, как установить батарею отопления в доме, нужно выбрать оптимальную схему подключения отопительных приборов. От выбора схемы напрямую зависит теплоотдача батарей и эффективность отопительной системы в целом.

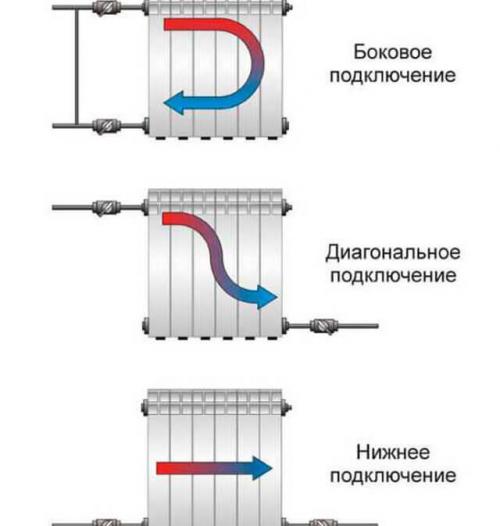

Существуют следующие схемы подключения отопительных радиаторов:

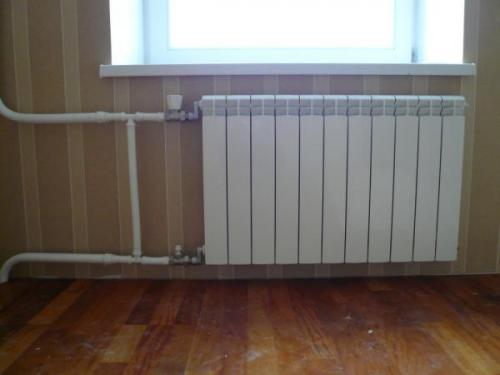

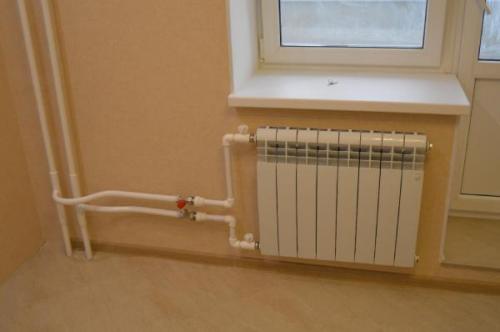

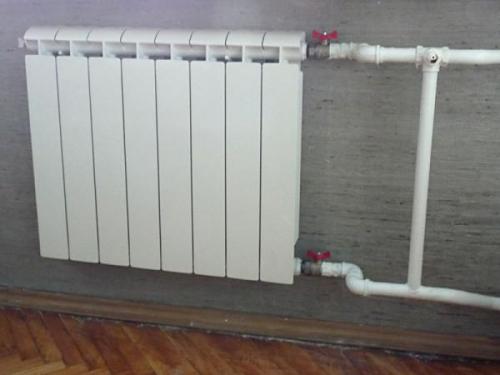

- Диагональная . Данный вариант является наиболее эффективным. Теплоноситель при диагональном подключении заходит в радиатор через верхний патрубок с одной стороны, а выходит через нижний с другой стороны. Именно этим и обусловлено название схемы подключения. За счет диагональной схемы достигается максимально равномерное распределение теплоносителя по внутренним полостям радиатора.

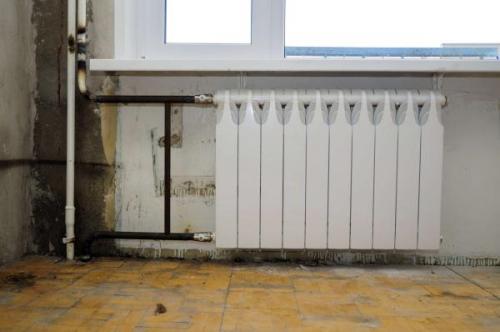

- Боковая . При боковом подключении задействуются оба патрубка радиатора, находящиеся с одной стороны. Подача осуществляется через верхний патрубок, а к нижнему подключается обратка. Такая схема приводит к неполноценному прогреву разных секций радиатора – находящиеся ближе к трубопроводу участки получают большую часть тепла. Впрочем, для зданий небольшой площади боковое подключение радиаторов вполне подойдет, особенно при условии оснащения отопительной системы циркуляционным насосом.

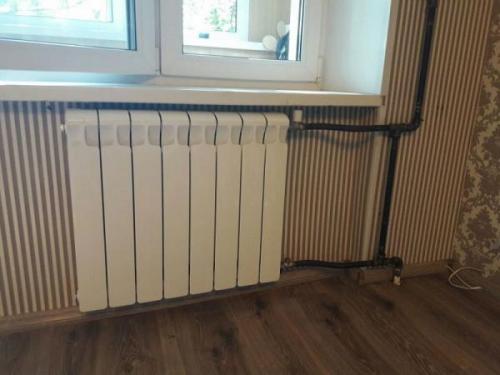

- Нижняя . Нижнее подключение обычно используется в том случае, если планируется скрытая прокладка отопительных трубопроводов. Подача и обратка подводятся только к нижним патрубкам радиатора. Данная схема подключения характеризуется наибольшими теплопотерями, но и самыми лучшими визуальными качествами.
