Выбор типа трубы зависит от ее назначения, а именно, от давления теплоносителя и его температуры:

• трубы PN10 – используют в системах холодного водоснабжения с температурой воды до +20 градусов, а также при устройстве теплых полов с температурой рабочей среды не выше 45 градусов; это тонкостенный вариант труб, выдерживающий давление в пределах 1 МПа;
• трубы PN16 – применяют при разводке трубопровода холодного водоснабжения с повышенным давлением в системе, а также в трубопроводах центрального отопления с пониженным давлением в системе;
• трубы PN20 – универсальные изделия, применяемые как для холодного, так и для горячего водоснабжения (с температурой в системе до +80 градусов); выдерживают номинальное давление в 2 МПа;
• трубы PN25 – изделия, укрепленные армированием алюминиевой фольгой и применяемые при устройстве водопроводов подачи горячей и холодной воды с номинальным давлением до 2,5 Мпа.

Если у вас жидкотопливный котел, вам пригодится статья об универсальных горелках на жидком топливе.

Пропиленовые трубы имеют различную структуру:

• Армирование сплошным листом алюминия и перфорированным листом алюминия. Он наносится на внешнюю поверхность трубы.

• Алюминиевое армирование находится между внутренним и внешним слоем полипропилена.
• Армирование стекловолокном также производится между слоями полипропилена.

• Армирование композитом – это смесь полипропилена со стекловолокном.

Самым подходящим видом полипропилена для отопления являются трубы с композитным армированием.

Диаметр труб для обвязки твердотопливного котла. Обвязка по схеме с естественной циркуляцией

Самый простой способ это обвязка твердотопливного котла отопления – схема с естественной циркуляцией. Она не требует наличия электропитания. Циркуляция воды осуществляется посредством силы гравитации. Именно поэтому ее еще называют гравитационной.

Фото 2: Схема обвязки гравитационного типа

Твердотопливный котел располагается в самой нижней точке контура, а отопительный прибор (например радиатор) – в верхней. Котел нагревает воду которая по трубам поднимается до радиатора, где отдает часть своего тепла помещению и при этом охлаждается. Остывший теплоноситель спускается вниз и круг замыкается. Удельный вес охлажденного теплоносителя больше чем горячего, поэтому он стремится вниз. Таким образом появляется напор и осуществляется круговорот воды в системе отопления.

Чем больше различаются температуры в прямой и обратной линии тем выше скорость движения воды по контуру. Но к сожалению большой разницы сложно добиться так как в подающей и обратной линиях температуры ограничены техническими характеристиками твердотопливного котла «Дон» 16. а также безопасными условиями его эксплуатации. Поэтому для обеспечения лучшей циркуляции применяются трубы большего диаметра.

Для защиты от перегрева используется специальный контур, который обеспечивает обращение теплоносителя и потребления тепла в любом случае.

Защиту от образования избыточного давления обеспечивает расширительный бак. Их существует два вида: открытого и мембранного типа. Недостаток применения открытых баков в том, что вода в нем обогащается кислородом, что в свою очередь вызывает коррозию стальных частей твердотопливного котла. Именно поэтому, чаще всего открытые баки применяются совместно с чугунными котлами и радиаторами. При использовании мембранного бака, появляется необходимость подключения дополнительного оборудования, такого как: воздухоотводчик, сбросной клапан и манометр для контроля за давлением.

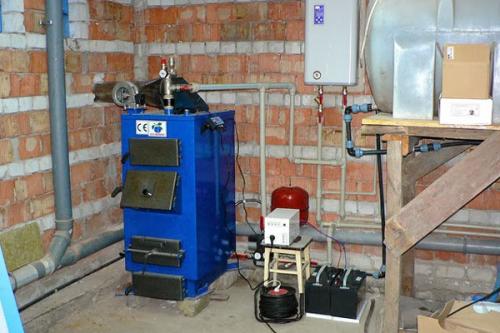

Фото 3: Самостоятельная обвязка твердотопливного котла

Для обеспечения горячего водоснабжения, применяется нагревательный бак. По соображениям безопасности, на выходе из него горячей воды он должен быть оборудован термостатическим смесителем. Функция смесителя заключается в доведении температуры воды до исключающих ожоги значений. Требования к расположению нагревателя такие же как и к другим отопительным приборам – т.е. выше уровня твердотопливного котла.

Основными достоинствам такой схемы являются простота ее конструкции и энергонезависимость. Основным минусом является то, что во время холодного старта, пока вся вода в контуре полностью не прогреется, температура в обратной линии будет ниже допустимой. Это негативно сказывается на сроке службы, к примеру, стальных отопительных котлов на твердом топливе «Сибирь» КВО. Также к недостаткам стоит отнести плохую управляемость и низкую энергоэффективность.

Обвязка котла схема. Обвязка настенного двухконтурного газового котла

Современные двухконтурные газовые котлы отличаются сложностью конструкции. Они представляют собой готовые к эксплуатации приборы, уже готовые к встраиванию в отопительные системы. Обычно в них присутствуют:

• Герметичные мембранные баки (средний объем составляет 8-10 литров, чего вполне достаточно для схемы обвязки отопления частного дома);
• Циркуляционные насосы – нет необходимости приобретать их отдельно;
• Группы безопасности – здесь устанавливаются предохранительные клапаны, автоматические спускники воздуха, а также манометры или термоманометры.

Таким образом, они не нуждаются в покупке дополнительного оборудования.

Тем не менее в схемах обвязки двухконтурных котлов отопления все-таки могут использоваться дополнительные циркуляционные насосы и спускники воздуха – все зависит от сложности прокладываемых систем.

Фильтрация воды

Фильтры для воды тоже можно отнести к обвязке котлов отопления, как электрических, так и газовых. Они предохраняют оборудование от поломок, возникающих в результате банальных засоров. Фильтры очищают воду механическим путем, улавливая мелкие фракции загрязнений, а также обеспечивают ее умягчение. Последний пункт особенно важен, так как высокое содержание солей вызывает засорение теплообменников известковыми отложениями.

Самые простые фильтры работают на основе ионообменной смолы. Они подменяют атомы металлов в солях, делая воду более мягкой. В результате этого снижается вероятность осаждения известкового налета на внутренностях котлов. Но перед тем как покупать фильтры, рекомендуется уточнить жесткость с помощью специальных тест-полосок. Самыми надежными считаются мембранные фильтрующие системы, но они отличаются высокой стоимостью.

Включение фильтра в схему обвязки котла отопления позволяет снизить расходы на обслуживание теплообменников, предусматривающее их очистку с помощью специальных жидкостей – процедура отличается своей дороговизной и необходимостью вызывать мастера.

Коллекторы и гидрострелки

Данные устройства используются для распределения теплоносителя по нескольким отдельным контурам. Коллекторы ставятся в количестве двух штук – один на подающую трубу, а второй на обратную. К коллектору, через отдельные циркуляционные насосы, подключаются отопительные контуры – комнатные радиаторы, каскады внутрипольных конвекторов, а также теплые полы. Остывший теплоноситель возвращается в обратный коллектор и уже по одной трубе возвращается в котел. Такая схема обвязки отопления используются в больших домовладениях.

Гидрострелка напоминает по своей конструкции коллектор, но подключается сразу к двум трубам. Установка его производится строго вертикально. В верхней его части находится горячий теплоноситель, а в нижней – более остывший. Делая врезки, можно распределить теплоноситель по отдельным контурам в соответствии с его температурой. К верхней части обычно подключаются батареи, а к нижней – теплые полы.
