Обратите внимание: при нагреве до 95 градусов максимально допустимое давление снижается до 6-7 кгс/см.

Человеку, не понаслышке знакомому с режимами работы различных систем отопления, сделать выводы из приведенных цифр нетрудно: полипропилен стоит использовать только в автономных отопительных контурах.

Почему? Ведь штатные параметры ЦО (4 — 6 кгс/см2, 50 — 95С) вроде бы укладываются в типичные характеристики полипропилена?

Да потому, что реальные условия эксплуатации ЦО порой отличаются от предусмотренных ГОСТами и СНиПами.

• При экстремально низких уличных температурах практикуется работа элеваторного узла без сопла, с заглушенным подсосом. В этом режиме в систему отопления поступает теплоноситель с подающей нитки теплотрассы, имеющий температуру до 150С.
• При гидроударе (возникающем, в частности, при чрезмерно быстром заполнении контура) на фронте потока воды давление может достигать 25 — 30 кгс/см2.

Полипропилен на такое давление явно не рассчитан.

Кроме того, о полипропилене полезно знать еще несколько вещей.

Значительное удлинение при нагреве заставляет прокладывать длинные прямые участки розлива и подводок с использованием компенсаторов — изгибов трубы. позволяющих избежать ее деформации на прямых участках.

Удлинение может быть уменьшено при использовании армированных труб.

Для них характерен меньший коэффициент температурного расширения:

• 3 мм/1 м.п./50С для труб, армированных фиброй (рубленным стекловолокном);
• 1,5 мм/1 м.п./50С для армированного алюминиевой фольгой полипропилена.

Важный момент: при соединении с фитингом алюминиевая фольга в зоне сварки должна быть зачищена.
В противном случае возможно расслоение трубы из-за электрохимической коррозии алюминия.

Какой трубой подключить радиатор отопления. Как правильно подключаются радиаторы отопления при двухтрубной системе: разновидности

Различают две разновидности систем обогрева: одно- и двухтрубные. Чтобы определиться с оптимальным методом подсоединения батарей к обогревательному контуру, определимся с особенностями функционирования каждого вида.

Обогревание при однотрубной сети являет собой экономный вариант. Использование такой схемы позволяет существенно сэкономить на растратах при покупке материала и его монтаже. Подключение радиаторов отопления по однотрубной системе применяется в многоэтажках, а также частных домах. Принцип подсоединения такого вида обусловлен тем, что каждый радиатор соединён между собой последовательным способом, как показано ниже.

Из выхода крайнего радиатора контур возвращается к обогреваемому котлу или стояку многоэтажек. Подсоединение радиаторов к однотрубной системе имеет не только преимущество в виде экономии, но ещё и недостаток — отсутствие возможности регулировать теплоотдачу. Для этого можно установить один регулятор на первом теплообменнике, что позволит контролировать всю систему в целом. Ещё одним минусом такого типа системы обогрева является разница температур на начальном и конечном регистре. Батареи, которые подсоединены первыми к котлу, отдают больше тепла, нежели конечные теплообменники в контуре. Это отражается на температурных показателях в помещении, которая будет отличаться в зависимости от того, сколько регистров обогрева установлено в помещении. Если в небольшом частном доме последовательное подключение радиаторов функционирует эффективно, то в многоэтажном доме теплообменники на верхних этажах будут недополучать тепла.

Двухтрубная разводка является более приемлемым вариантом, так как она имеет две нити трубопровода, которые отходят от котла: подача и обратка. Каждый источник подключён к обеим трубам, поэтому такой вариант ещё называют параллельным способом. Преимущество данной системы сложно недооценить, так как каждый теплообменник получает теплоноситель с одинаковым показателем температуры. Это значит, что в доме или квартире каждая батарея будет иметь одинаковую температуру.

На каждом регистре обогрева устанавливается регулятор, при помощи которого контролируется температура в помещении. В отличие от однотрубной, двухтрубная конструкция имеет такой недостаток, как затраты на покупку труб. Для сооружения контура двухтрубного типа понадобится вдвое больше материалов, поэтому у владельцев частных домов возникает вопрос, что же лучше выбрать.

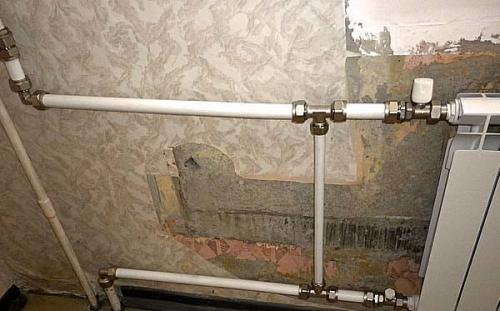

Фитинги для подключения радиаторов отопления. Разновидности соединительных элементов

Совет: не стоит экономить на рассматриваемых компонентах отопительной системы. Хоть они и могут казаться малозначительными, именно на них осуществляется наибольшая нагрузка.

Фитинги для подключения радиаторов отопления бывают следующих видов:

Вид №1: муфта

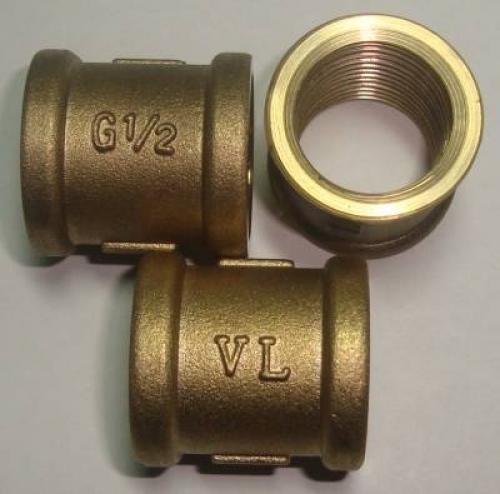

Фото латунных муфт

Это наиболее простые элементы, позволяющие создать элементарное соединение трубы с входом в батарею в том случае, если их диаметры совпадают. Цена таких деталей наиболее низкая.

Вид №2: переходники

Образец металлического переходника

Это та же муфта, но уже с отличающимися на концах диаметрами, что позволяет выполнить подсоединение даже в случае несоответствия соединяемых элементов. Размеры фитингов для радиаторов при этом соответствуют стандартам используемых в сантехнике труб.

Схема переходника

Вид №3: углы или отводы

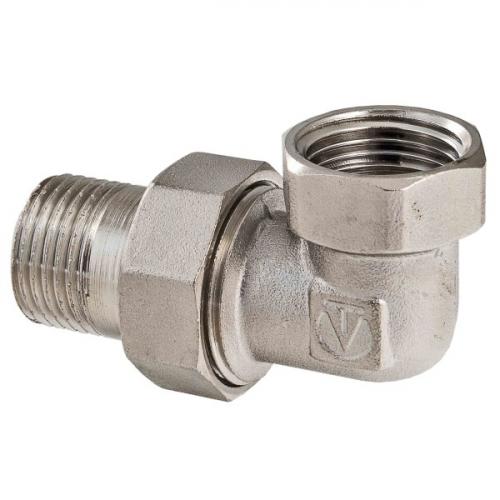

Угловой сгон

Позволяют направить трубу от батареи под нужным углом, например в обход предмета мебельного интерьера или выступа стены.

Схема отвода

Вид №4: тройники

Тройник для подключения перемычки

Благодаря использованию тройников можно установить специальную перемычку перед батареей. Это даёт возможность отключения радиатора для замены или ремонта без остановки всей отопительной системы, так как теплоноситель попросту пойдёт другим путём в случае перекрытия вентилей.

Схема тройника

Вид №5: крестовины

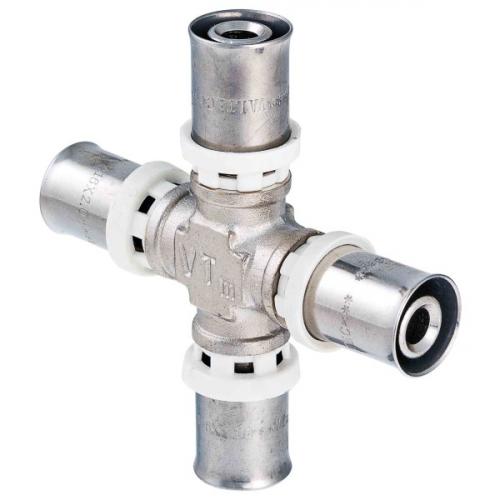

Образец крестовины

Позволяют объединить трубы с одинаковыми диаметрами в точках их разветвления. При подключении к батареям используются редко, но знать о них всё равно не помешает.

Схема крестовины

Вид №6: штуцер

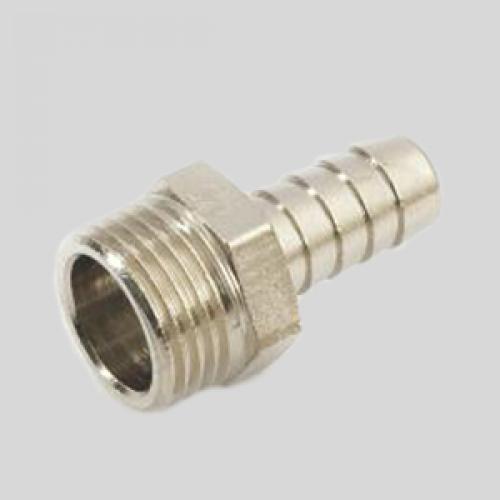

Образец штуцера

Штуцер, как правило, используется для подсоединения к батарее гибкого шланга, что требуется для его промывки. Также бывают модели, позволяющие соединять металлические трубы с полипропиленовыми.

Как подключить два радиатора к одной трубе. Схемы подключения радиаторов отопления

Правильная схема подключения батарей отопления важна для стабильной и надежной работы отопительного прибора с максимальной теплоотдачей. К сожалению , не все монтажники обладают нужной квалификацией для выбора оптимальной схемы подключения радиаторов отопления . В конце этой статьи будут приведены примеры «из жизни» как делать не надо.

Итак, существуют две основные системы отопления — однотрубная и двухтрубная. В большинстве типовых домов с центральным отоплением установлена однотрубная система отопления. Такая система отопления требует более высокого давления теплоносителя в процессе эксплуатации. Поэтому мы настоятельно рекомендуем вам ставить в такую систему отопления только биметаллические радиаторы, запас прочности которых намного превосходит максимальное давление в однотрубной системе. Для максимальной теплоотдачи радиатора отопления подающая телоноситель труба должна подключатся к верхнему патрубку радиатора.

Вода в однотрубной системе отопления спускается вниз , последовательно проходя через радиаторы на каждом этаже. Перед каждым радиатором обязательно ставится перемычка ( байпас ), чтобы уменьшить теплопотери на этажах и не прервать ток воды в случае отключения радиатора. Разумеется, проходя через множество радиаторов до первого этажа, теплопотери воды все равно будут, по- этому целесообразно на нижних этажах устанавливать большее количество секций радиаторов. Подача воды может также осуществляться снизу вверх. Для удобства использования радиаторов и поддержания комфортной температуры помещений в однотрубной системе устанавливают шаровые краны и термовентили.

В двухтрубной системе отопления теплоноситель подается в радиатор по одной трубе, а отводится по другой. То есть , остывшая вода уже не подаётся в ту же трубу, а отводится в возвратный канал «обратку». Температура теплоносителя в таких системах одинакова на всех этажах. Перемычка (байпас) в двухтрубных системах отопления не устанавливается. Шаровые краны и термовентили устанавливаются так же, как в однотрубной системе.

Как соединить радиатор отопления с трубой. Какой может быть обвязка из полипропиленовых труб

Схем обвязки радиаторов системы водяного отопления существует множество. Из существующих способов потребитель всегда выбирает тот, который в имеющихся условиях требует минимального расхода материала при максимальной эффективности расположения радиаторов.

Примеры схем при однотрубном и двухтрубном способе обвязки водяных конвекторов отопления

Фактически же ситуация такова, что, в отличие от дорогостоящих металлических труб, полипропиленовые расходные материалы значительно дешевле и проще в монтаже, поэтому экономить на длине трубопровода в ущерб эффективности не стоит. Выбирать следует тот тип обвязки, который в конкретном случае будет максимально эффективен.

Выбор обвязки заключается в принятии решения по следующим вопросам:

• какая схема системы отопления будет использована (однотрубная или двухтрубная);
• какой тип подключения радиаторов будет применяться (диагональный, боковой или нижний).

Как правило, при использовании любой схемы отопления — однотрубной или двухтрубной можно применять использовать все типы подсоединения батарей.

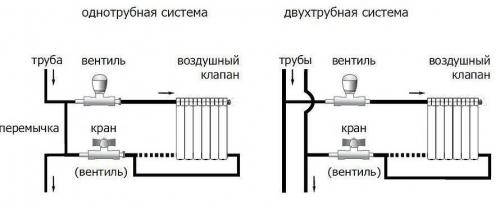

Схематичное изображение способов подключения (обвязки) радиаторов водяного отопления

На заметку: по мнению экспертов, прокладку трубопровода необходимо вести с минимальным количеством изгибов — прямые участки трубы более устойчивы к гидродинамическим нагрузкам и образованию воздушных пробок.

Монтаж систем отопления с помощью полипропиленовых труб, в зависимости от схемы, выполняется с соблюдением определённых правил.

Для однотрубной системы:

• обычно в такой системе используется последовательное подключение радиаторов;
• перед батареей всегда монтируется байпас, соединяющий подающую трубу и обратку — при нормальной работе системы отопления байпас не задействуется, а при проведении профилактических работ или в аварийной ситуации подача воды в радиатор прекращается, и теплоноситель беспрепятственно циркулирует через байпас.

Схема последовательного соединения радиаторов при однотрубном способе обвязки

Для двухтрубной системы:

• используется как параллельное, так и последовательное подключение батарей;

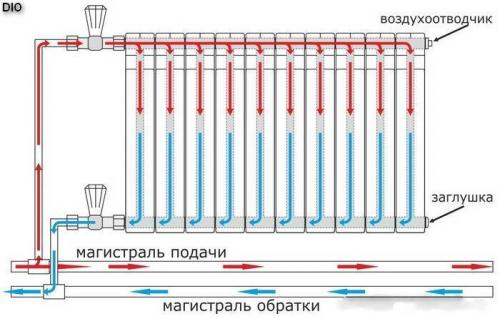

• патрубки радиатора подключаются к разным трубам — верхний к подающей трубе, нижний к обратке.

Обычно в двухтрубных системах выполняется параллельное подключение радиаторов, поэтому установка байпасов не требуется.

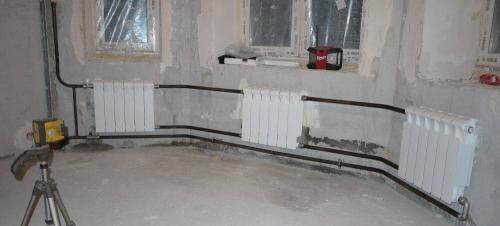

Схематичное изображение в плане двухтрубного способа обвязки радиаторов системы автономного отопления

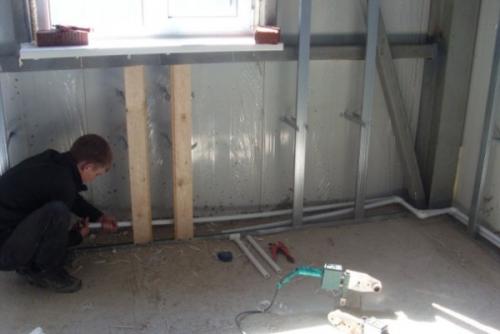

Обвязка радиаторов полипропиленовыми трубами выполняется двумя способами: пайкой и с помощью фитингов. В зависимости от выбранного способа, подключение батарей осуществляется с помощью специального паяльника или сантехнических ключей под американку.

Список работ по обвязке радиатора

В данном случае указанную процедуру будем проводить, используя трубы из полипропилена. Шаровые краны должны быть прямыми или угловыми, которые также изготовлены из полипропилена.

Выполнить установку несложно, если у вас уже есть определенный навык работы с такими материалами. Цена элементов для отопительной системы совсем небольшая.

Как подсоединить радиатор отопления к полипропиленовой трубе от стояка

Чтобы выполнить обвязку придерживайтесь следующей очередности работ:

• муфту с накидной гайкой следует вставить в мультифлекс;
• специально изготовленные скобы помогут закрепить трубы на стенах, важно подобрать удобную высоту, только чтобы трубы не касались поверхности, зафиксировать элементы на стенах можно при помощи гвоздей или саморезов.

Трубы легко спрятать за гипсокартонными конструкциями

Совет: выполняя укладку труб в стенах, используйте полипропиленовые трубы для отопления. которые будут выходить из них лишь в местах подключения.

Для закрепления батарей можно использовать самый различный крепеж, но обычно отдают предпочтение штыревому соединению. Чтобы повесить отопительное оборудование на необходимой высоте можно воспользоваться угловыми кронштейнами.
