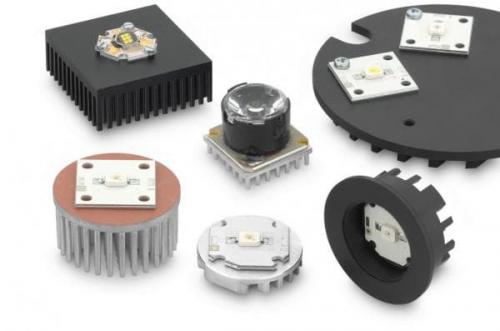

Радиатор для светодиодов, пользующийся наибольшей популярностью, выполнен из алюминия. Главным минусом прибора является то, что он состоит из ряда слоев. Это неизбежно вызывает переходные тепловые сопротивления, преодоление которых возможно посредством дополнительных теплопроводных материалов: веществ на клею, изоляционных пластин, материалов для заполнения воздушных промежутков.

Алюминиевый радиатор для светодиодов используется чаще других. Он подвержен прессовке и прекрасно справляется с отводом тепла.

Для активного уровня охлаждения, как правило, требуется плоский лист из алюминия, размер которого не больше, чем размер светильника. Лист обдувается вентилятором.

Подходящей температурой для функционирования светодиода считается показатель 65 °С. Однако чем ниже температура, тем выше уровень КПД устройства и больше его ресурс. Оптимальной температурой поверхности радиатора считается показатель 45 °С, но не выше. Для диода мощностью 1 W надо произвести установку на радиатор из алюминия. Площадь радиатора составляет 30-35 см². Радиатор светодиода 3 W потребует увеличения площади вдвое и будет составлять 60-70 см².

В качестве радиатора лучше всего подходит устройство из алюминия как наиболее легкое и относительно недорогое. При расчете прибора для светодиодных матриц берется пропорция 35 см на 1 W.

Для систем охлаждения активного характера площадь радиатора может быть меньше в 10 раз. На светодиод 1 W хватает 3-3,5 см².

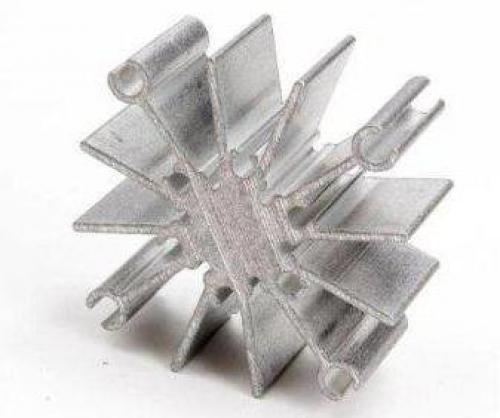

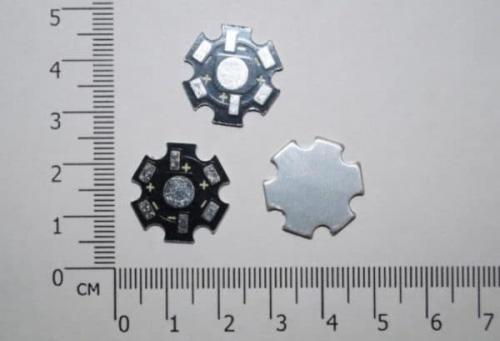

Для примера рассмотрим радиатор «звезда» для светодиодов. Устройство используется для отведения тепла от светодиода и представляет собой небольшой радиатор. Его основу составляет пластина из композитного материала — использован алюминий, отводящий тепло от светодиода, и фольга из меди с контактными площадками. Радиатор монтируют на светодиоды с высоким показателем мощности (1-3 Вт).

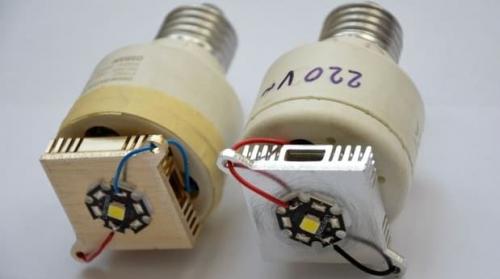

Алюминиевый радиатор охлаждения для светодиода. Охлаждение своими руками

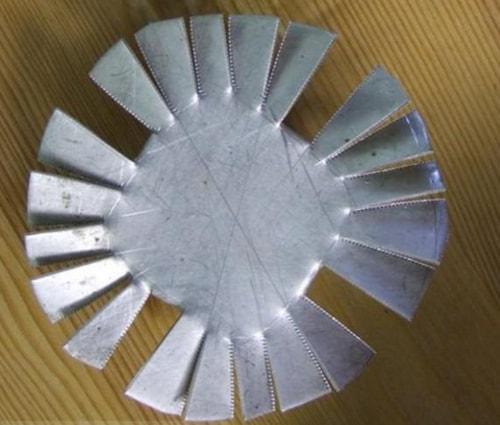

Простейшим примером радиатора будет «солнышко», вырезанное из жести или листа алюминия. Такой радиатор может охладить 1-3Вт светодиодов. Скрутив два таких листа между собой через термопасту, можно увеличить площадь теплоотдачи.

Это банальный радиатор из подручных средств, он получается довольно тонким и использовать его для более серьёзных светильников нельзя.

Сделать своими руками радиатор для светодиода на 10W таким образом будет невозможно. Поэтому можно применить для таких мощных источников света радиатор от центрального процессора компьютера.

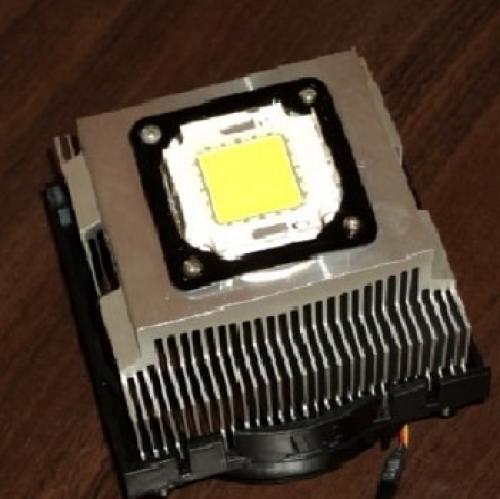

Если если оставить кулер, активное охлаждение светодиодов позволит использовать и более мощные LED. Такое решение создаст дополнительный шум от вентилятора и потребует дополнительного питания, плюс периодическое ТО кулера.

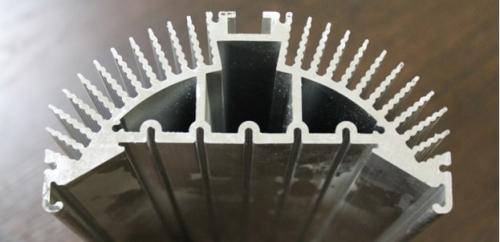

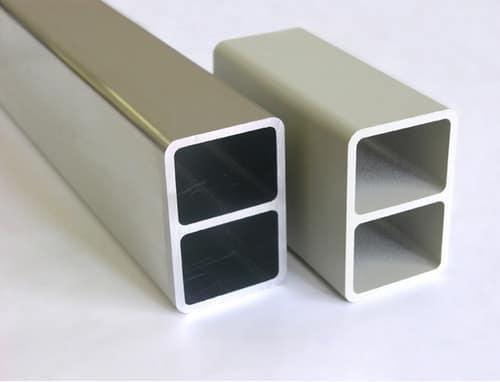

Площадь радиатора для 10Вт светодиода будет довольно большой – порядка 300см². Хорошим решением будет использование готовых алюминиевых изделий. В строительном или хозяйственном магазине вы можете приобрести алюминиевый профиль и использовать его для охлаждения мощных светодиодов.

Сделав сборку нужной площади из таких профилей, вы можете получить неплохое охлождение, не забудьте все стыки промазать хотя бы тонким слоем термопасты. Стоит сказать, что есть специальный профиль для охлаждения, который выпускается промышленно самых разнообразных видов.

Если у вас нет возможности сделать радиатор охлаждения светодиодов своими руками вы можете поискать подходящие экземпляры в старой электронной аппаратуре, даже в компьютере. На материнской плате расположены несколько. Они нужны для охлаждения чипсетов и силовых ключей цепей питания. Отличный пример такого решения изображен на фото ниже. Их площадь обычно от 20 до 60см². Что позволяет охлаждать светодиод мощностью 1-3 Вт.

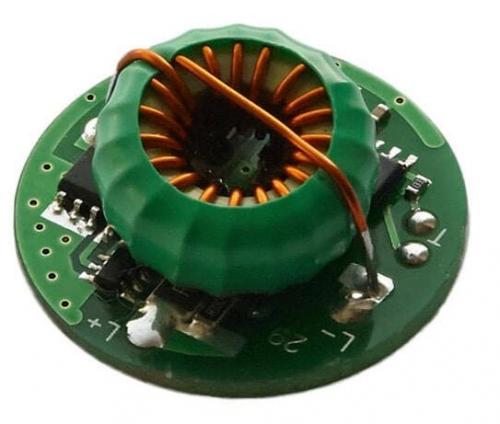

Драйвер тока для светодиодов своими руками. Виды светодиодных драйверов

Все драйверы для светодиодов можно разделить по принципу стабилизации тока. На сегодняшний день таких принципов два:

1. Линейный.
2. Импульсный.

Линейный стабилизатор

Предположим, в нашем распоряжении мощный светодиод, который нужно зажечь. Соберем простейшую схему:

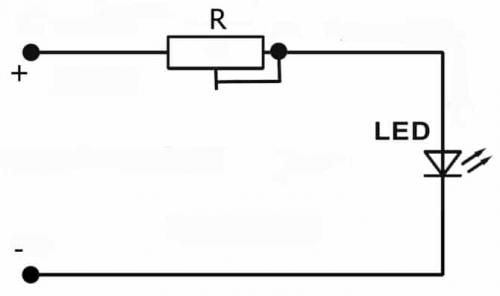

Схема, поясняющая линейный принцип регулировки тока

Выставляем резистором R, выполняющим роль ограничителя, нужное значение тока – светодиод горит. Еcли напряжение питания изменилось (к примеру, батарея садится), поворачиваем движок резистора и восстанавливаем необходимый ток. Если увеличилось, то таким же образом ток уменьшаем. Именно это и делает простейший линейный стабилизатор: следит за током через светодиод и при необходимости “крутит ручку” резистора. Только делает он это очень быстро, успевая реагировать на малейшее отклонение тока от заданной величины. Конечно, никакой ручки у драйвера нет, ее роль выполняет транзистор, но суть пояснения от этого не меняется.

В чем недостаток линейной схемы стабилизатора тока? Дело в том, что через регулирующий элемент тоже течет ток и бесполезно рассеивает мощность, которая просто греет воздух. Причем чем входное напряжение больше, тем выше потери. Для светодиодов с небольшим рабочим током такая схема годится и успешно используется, но мощные полупроводники линейным драйвером питать себе дороже: драйверы могут съедать больше энергии, чем сам осветитель.

К преимуществам такой схемы питания можно отнести относительную простоту схемотехники и невысокую стоимость драйвера, сочетающуюся с высокой надежностью.

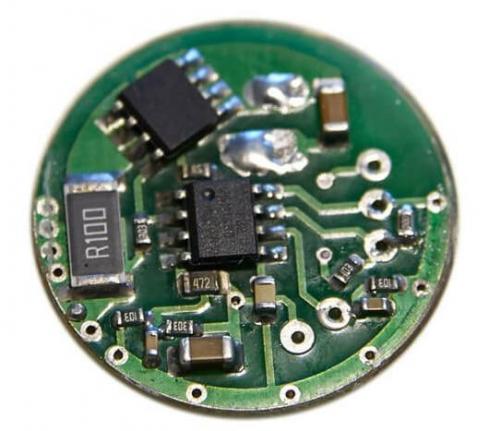

Линейный драйвер для питания светодиода в карманном фонаре

Импульсная стабилизация

Перед нами тот же светодиод, но схему питания соберем несколько иную:

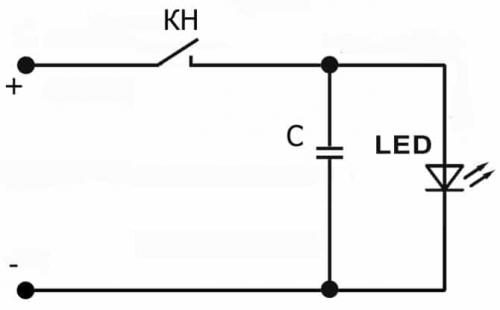

Схема, поясняющая принцип работы широтно-импульсного стабилизатора

Теперь вместо резистора у нас кнопка КН и добавлен накопительный конденсатор С. Подаем напряжение на схему и нажимаем кнопку. Конденсатор начинает заряжаться, и при достижении на нем рабочего напряжения светодиод загорается. Если продолжать держать кнопку нажатой, то ток превысит допустимую величину, и полупроводник сгорит. Отпускаем кнопку. Конденсатор продолжает питать светодиод и постепенно разряжается. Как только ток опустится ниже допустимого для светодиода значения, снова нажимаем кнопку, подпитывая конденсатор.

Вот так сидим и периодически жмем кнопку, поддерживая нормальный режим работы светодиода. Чем выше питающее напряжение, тем нажатия будут короче. Чем напряжение ниже, тем кнопку придется держать нажатой дольше. Это и есть принцип широтно-импульсной модуляции. Драйвер следит за током через светодиод и управляет ключом, собранным на транзисторе или тиристоре. Делает он это очень быстро (десятки и даже сотни тысяч нажатий в секунду).

С первого взгляда работа утомительная и сложная, но только не для электронной схемы. Зато КПД импульсного стабилизатора может достигать 95%. Даже при питании сверхмощных светодиодных прожекторов потери энергии минимальны, а ключевые элементы драйвера не требуют мощных теплоотводов. Конечно, импульсные стабилизаторы несколько сложнее по конструкции и дороже, но все это окупается высокой производительностью, исключительным качеством стабилизации тока и отличными массогабаритными показателями.

Игольчатый радиатор своими руками. Самодельные радиаторы для полупроводниковых приборов

У самодельных радиаторов есть два достоинства:
-изготовленные из подручных материалов они ничего не стоят;
-их габариты можно точно вписать в доступное пространство прибора.

1. Радиатор собирается из медных П-образных полосок толщиной 0,3-1 мм. Я часто использовал готовую медную ленту 20 мм ширины, нарезая ножницами нужные кусочки. Собрав пакет, с заданной площадью поверхности, связываю его суровой ниткой, смачиваю флюсом ЛТИ-120 и пропаиваю. С этим флюсом припой затягивается во все щели даже без предварительного лужения! Важно, что бы паяльник (или два) был достаточно мощным. Обрабатываю торцы напильником и шкуркой, припаиваю проволоку 1,5 мм для установки на плату. Сверлю и нарезаю резьбу для транзистора. Радиатор получается с переменным сечением, что благоприятно для равномерного распределения тепловых потоков.

2. Для игольчатого радиатора использую латунную основу толщиной 1,5-2 мм. Изгибаю, нарезаю резьбу для крепления, залуживаю поверхность для иголок. Из голой медной вязанки диаметром 1,5 мм нарезаю одинаковые кусочки 20-50 мм длинной, для заданной площади. С помощью кондуктора, из 20 мм текстолита с большим числом отверстий, собираю, на лежащей горизонтально основе, все иголки. Хорошо прогреваю весь пакет с флюсом ЛТИ-120 и избыточным количеством припоя. Для подогрева можно применить газовую или электроплитку. Полупроводниковые приборы размещается с обратной от иголок стороны. Использовать подобные радиаторы все же лучше в стационарной аппаратуре, из-за их приличного веса (медь все ж таки). Не рекомендовал бы их применять в схемах для автомобилей - для тряски они не подходят.

Радиатор для светодиода 30w. Расчет радиатора для светодиода

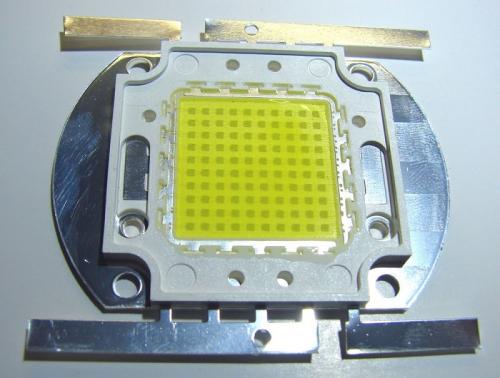

Для мощных светодиодов обязательно требуется теплоотвод, поскольку величина рассеиваемой мощности в них на порядок больше, чем в обычных, таких как SMD 2538, SMD 5630 и SMD5730 и пр. Причина и в том, что перегрев сокращает срок службы диода. В результате он плавно теряет свою яркость.

Для охлаждения традиционно используют радиаторы . Холодные частицы воздуха нагреваются от его нагретой поверхности и устремляются вверх. На их место приходят новые холодные массы, и цикл повторяется.

Существует два способа охлаждения светодиода:

• Пассивное. Это и есть охлаждение с помощью радиатора. Его главным преимуществом считается отсутствие шума и минимум требований к обслуживанию.
• Активное. Отличается от предыдущего вида улучшенным отводом тепла за счет применения внешней силы. Простейший вариант активного охлаждения – сочетание радиатора с кулером. В сравнении с пассивной системой оно более компактное, но при этом кулер может издавать шум.

Какой радиатор нужен для светодиода

У материала, из которого изготовлен радиатор, должна быть теплопроводность не менее 5-10 Вт. При меньшем значении прибор не сможет эффективно отводить все тепло, поскольку окружающий воздух может принять не более 5-10 Вт с единицы поверхности. При этом значение теплопроводности выше 10 Вт нерационально, поскольку эффективность радиатора от этого не увеличится.

Радиаторы различаются по материалу изготовления. Существуют разные модели:

• Алюминиевые. Наиболее распространенные, хорошо справляются с отводом тепла. Минусом считают многослойность конструкции, из-за чего в конструкцию приходится добавлять дополнительные токопроводящие материалы.
• Медные. Теплопроводность меди больше, чем алюминия, но она уступает ему по легкости и технологичности (медь – менее податливый материал).
• Керамические. Представляют собой подложки с токоведущими трассами, к которым припаивают светодиоды. В сравнении с металлическими отводят примерно в 2 раза больше тепла.

В конструктивном плане существует три типа радиаторов для светодиодов:

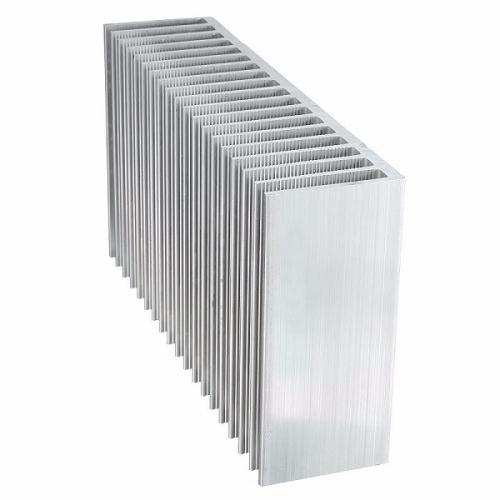

• Пластинчатый. Представляет собой комплекс пластин, соединенных несколькими трубками.

• Ребристый. Используется для принудительного (активного) охлаждения светодиодов.

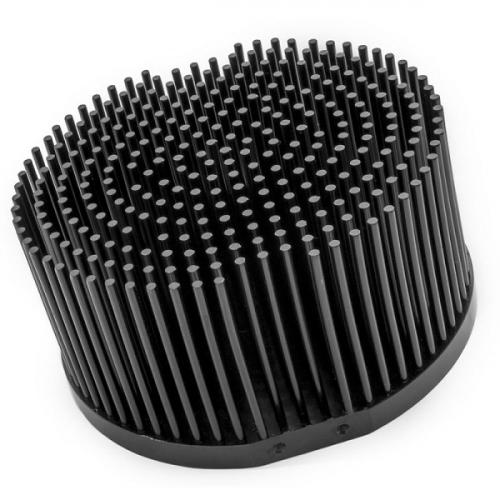

• Штыревой (игольчатый, стержневой). Применяется в основном для естественного охлаждения светодиодов. Считается, что при равных размерах пассивный игольчатый радиатор на 70% эффективнее ребристого.

Радиатор любой конструкции может иметь квадратную, круглую или прямоугольную форму. Конкретный вид выбирают в зависимости от потребностей в мощности системы охлаждения.

Как рассчитать радиатор для светодиода

Расчет радиатора для светодиода осуществляется не по площади поверхности, а по полезной площади рассеивания. Чем она больше, тем интенсивнее устройство будет передавать тепло воздуху. Еще необходимо учитывать подводимую мощность. Если светодиод будет использоваться на полную мощность, то и в охлаждении он будет нуждаться сильнее. Не менее важно учитывать, где устройство будет расположено: на улице или в помещении.

Методика профессионального расчета учитывает несколько важных факторов:

• показатели окружающего воздуха;
• модификация радиатора;
• материал теплоотводчика;
• площадь рассеивания.

Но такие характеристики учитываются обычно проектировщиками, которые разрабатывают теплоотвод. В бытовых условиях можно воспользоваться более простой формулой. Она предполагает вычисление максимальной рассеиваемой мощности теплообменника.

Ф = а · S · (Т1 – Т2),

где Ф – величина теплового потока, S – площадь поверхности радиатора (всех теплоотводящих поверхностей), Т1 и Т2 – температура среды, отводящей тепло, и температура нагретой поверхности соответственно, а – коэффициент теплоотдачи (условно принимается 6-8 Вт/м²·К).

При расчете площади поверхности теплоотводчика нужно учитывать следующее:

• У пластинчатых и ребристых радиаторов есть 2 поверхности для отвода тепла, поэтому в формуле это будет не S, а 2S.
• У игольчатых радиаторов площадь поверхности теплоотвода определяется как длина окружности (π · D), которую умножили на высоту (H).

Есть более простая формула расчета площади радиатора для светодиода, которая популярна среди пользователей интернета как экспериментальная. Она применима для алюминиевых радиаторов и выглядит следующим образом:

S_ох= (22 – (М · 1,5) · W,

где S_ох– площадь охладителя, М – не задействованная мощность светодиода (Вт), W – подведенная мощность (Вт). Получаемой по формуле площади достаточно для естественного охлаждения светодиода без применения кулера. Применяя формулу для расчета медного радиатора, площадь необходимо уменьшить в 2 раза.

Можно не производить расчет радиатора охлаждения светодиода, а воспользоваться усредненными данными, которые отражают зависимость площади от мощности. Для алюминиевых радиаторов актуальны следующие значения:

• 1 Вт – 10-15 см²;
• 3 Вт – 30-50 см²;
• 10 Вт – 1000 см²;
• 60 Вт – 7000-7300 см².

Указанная площадь радиатора светодиода имеет достаточно большой разброс, поэтому данные считаются приблизительными, что нужно учитывать при выборе подходящего устройства.

Рассказать друзьям!

Радиатор для светодиодов. Радиаторы для светодиодов

Радиаторы для светодиодов вы можете купить по выгодным ценам в нашем интернет-магазине в Москве. Наши менеджеры могут проконсультировать вас по всем характеристикам и помочь с подбором правильного товара под ваши задачи. Для подбора и консультации вы можете написать нам на почту podbor@shopleds.ru или позвонить по телефону 8(800)100-81-44.

Не знаете где купить радиаторы для светодиодов по низкой стоимости? В нашем интернет-магазине в Москве вы найдете большой выбор качественной продукции с гарантией от производителя. Мы продаем товары оптом и в розницу с доставкой во все регионы России. Заказать радиаторы для светодиодов можно через корзину магазина, позвонив по телефону или написав на e-mail. Для постоянных клиентов действует система скидок.

1. Мы уже 10 лет на рынке и рекомендуем оборудование проверенное временем и соответствующее всем современным требованиям.
2. Гибкая система скидок. Уже при заказе от 10 000 руб. у Вас обязательно! будет скидка!
3. Техническая поддержка - наши специалисты всегда готовы подобрать, проконсультировать и ответить на все интересующие Вас вопросы как по подбору радиаторы для светодиодов и комплектующих, так и по пользованию уже установленным оборудованием.
4. Мы ведем бухгалтерский учет по общей системе налогообложения - работая с нами, как Юридическое лицо Вы экономите НДС (20%).
5. Осуществляем оперативную доставку как по Москве (от 5000 руб. БЕСПЛАТНО), так и по всей России (от 5000 руб. довозим БЕСПЛАТНО до любой транспортной компании).

Радиатор для светодиода 100w. Термоклей для светодиодов – алюминиевый радиатор своими руками

Устройство и принципы функционирования радиатора для светодиодов. Правила выбора материала и площади детали. Делаем радиатор своими руками легко и быстро.

Распространенное мнение, что светодиоды не нагреваются – заблуждение. Возникло оно потому, что маломощные светодиоды на ощупь не горячие. Все дело в то, что они оснащены отводчиками тепла – радиаторами.

Принцип действия теплоотвода

Главным потребителем тепла, выделяемого светодиодом, является окружающий воздух. Его холодные частицы подходят к нагретой поверхности теплообменника (радиатора), нагреваются и устремляются вверх, освобождая место новым холодным массам.

При столкновении с другими молекулами происходит распределение (рассеивание) тепла. Чем больше площадь поверхности радиатора, тем интенсивнее он передаст тепло от светодиода воздуху.

Подробнее о принципах работы светодиодов читайте.

Количество поглощенного воздушной массой тепла с единицы площади не зависит от материала радиатора: эффективность естественного «теплового насоса» ограничено его физическими свойствами.

Материалы для изготовления

Радиаторы для охлаждения светодиодов различаются по конструкции и материалу.

Окружающий воздух может принять не более 5-10 Вт с единичной поверхности. При выборе материала для изготовления радиатора следует принять во внимание выполнение следующего условия: теплопроводность его должна быть не менее 5-10 Вт. Материалы с меньшим параметром не смогут обеспечить передачу всего тепла, которое может принять воздух.

Теплопроводность выше 10 Вт будет технически избыточной, что повлечет за собой неоправданные финансовые затраты без увеличения эффективности радиатора.

Для изготовления радиаторов традиционно используют алюминий, медь или керамику. В последнее время появились изделия, выполненные из теплорассеивающих пластмасс.

Рекомендуем Вам также более подробно прочитать про.

Алюминиевые

Основным недостатком алюминиевого радиатора является многослойность конструкции. Это неизбежно приводит к возникновению переходных тепловых сопротивлений, преодолевать которые приходится с помощью применения дополнительных теплопроводящих материалов:

• клейких веществ;
• изолирующих пластин;
• материалов, заполняющих воздушные промежутки и пр.

Алюминиевые радиаторы встречаются чаще всего: они хорошо прессуются и вполне сносно справляется с отводом тепла.

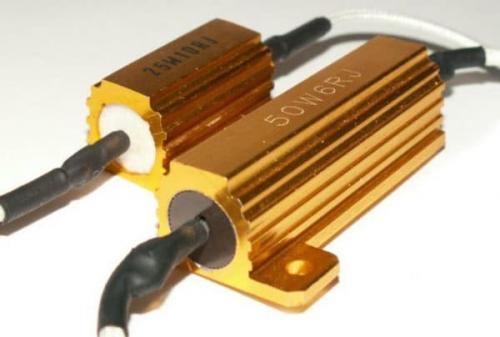

Алюминиевые радиаторы для светодиодов 1 вт

Медные

Медь обладает большей теплопроводностью, чем алюминий, поэтому в некоторых случаях ее использование для изготовления радиаторов оправдано. В целом же данный материал уступает алюминию в плане легкости конструкции и технологичности (медь – менее податливый металл).

Изготовление медного радиатора методом прессования – наиболее экономичным – невозможно. А обработка резанием дает большой процент отходов дорогостоящего материала.

Медные радиаторы

Керамические

Одним из наиболее удачных вариантов теплоотводчика является керамическая подложка, на которую предварительно наносятся токоведущие трассы. Непосредственно к ним и подпаиваются светодиоды. Такая конструкция позволяет отвести в два раза больше тепла по сравнению с металлическими радиаторами.

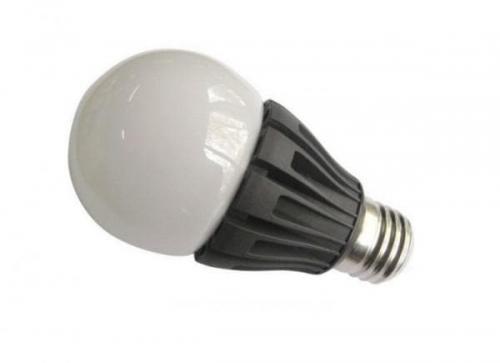

Лампочка с керамическим радиатором

Пластмассы теплорассеивающие

Все чаще появляется информация о перспективах замены металла и керамики на терморассеивающую пластмассу. Интерес к этому материалу понятен: стоит пластмасса намного дешевле алюминия, а ее технологичность намного выше. Однако теплопроводность обычной пластмассы не превышает 0,1-0,2 Вт/м.К. Добиться приемлемой теплопроводности пластмассы удается за счет применения различных наполнителей.

При замене алюминиевого радиатора на пластмассовый (равной величины) температура в зоне подвода температур возрастает всего на 4-5%. Учитывая, что теплопроводность теплорассеивающей пластмассы намного меньше алюминия (8 Вт/м.К против 220-180 Вт/м.К), можно сделать вывод: пластический материал вполне конкурентоспособен.

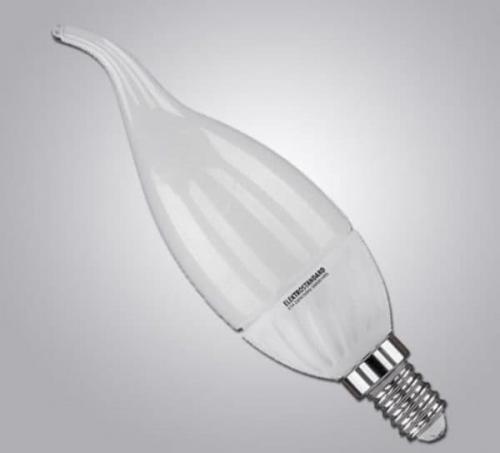

Лампочка с радиатором из термопластика

Конструктивные особенности

Конструктивные радиаторы делятся на две группы:

• игольчатые;
• ребристые.

Первый тип, в основном, применяется для естественного охлаждения светодиодов, второй – для принудительного. При равных габаритных размерах пассивный игольчатый радиатор на 70 процентов эффективнее ребристого.

Радиаторы игольчатого типа для мощных и смд светодиодов

Но это не значит, что пластинчатые (ребристые) радиаторы годятся только для работы в паре с вентилятором. В зависимости от геометрических размеров, они могут применяться и для пассивного охлаждения.

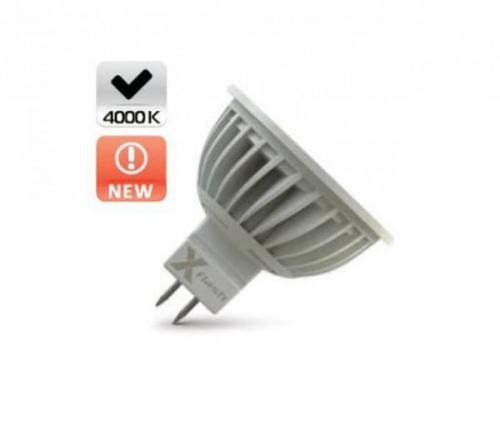

LED-лампа с ребристым радиатором

Обратите внимание на расстояние между пластинами (или иглами): если оно составляет 4 мм – изделие предназначено для естественного отвода тепла, если зазор между элементами радиатора всего 2 мм – его необходимо комплектовать вентилятором.

Оба типа радиаторов в поперечном сечении могут быть квадратными, прямоугольными или круглыми.

Рекомендуем Вам также ознакомиться с электромагнитным устройством –.
