Менять тепловые приборы в холодное время нужно быстро, чтобы не заморозить систему. В многоквартирном доме надо предварительно написать заявление в УК и предупредить жильцов квартир, где будет отключен стояк, о проводимых работах.

Для установки понадобятся:

• монтажный набор, куда входят 4 фитинга, кран Маевского для отведения воздуха и кронштейны для установки отопителя;
• молоток, гаечный ключ;
• строительный уровень, болгарка, электродрель, карандаш;
• емкость для сбора воды;
• два шаровых запорных крана, при наличии байпаса – три;
• регулировочный кран или вентиль для уменьшения или увеличения потока теплоносителя.

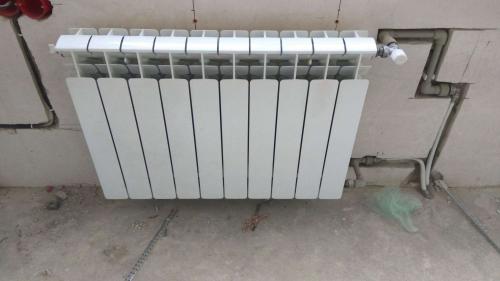

Этапы монтажа

До начала работ перекройте поступление теплоносителя – поверните два крана, находящиеся перед батареей. При отсутствии запорных устройств на трубах многоквартирных домов обратитесь в УК, чтобы сотрудник перекрыл вентили в подвале или на чердаке.

1. Снимите старый радиатор – для срезания советских батарей понадобится болгарка, современные отопители на резьбовых соединениях демонтируются разводным ключом.
2. Под спиленные трубы поставьте ведро для стока теплоносителя.
3. Удалите из стены старые металлические кронштейны – постучите по ним молотком и выкрутите разводным гаечным ключом.
4. С помощью строительного уровня сделайте разметку под новый отопитель. В местах будущих креплений засверлите отверстия электродрелью и вкрутите в них кронштейны.
5. Закрутите фитинги из монтажного набора в отверстия на радиаторном корпусе. В верхнее, находящееся напротив подающей трубы, установите кран Маевского для удаления воздушных пробок.
6. Поставьте шаровые краны на подачу, обратку и байпас. Запорные устройства позволят быстро перекрыть трубы в случае протечки и снять батареи без перекрытий общего стояка.
7. За запорным краном на линии подачи монтируйте регулировочный вентиль.
8. Оставшееся свободное отверстие на корпусе закройте технологической заглушкой.
9. Откройте вентили и проверьте герметичность системы.

Сборка секций радиатора отопления. Разборка биметаллических и алюминиевых секционных изделий

Перед тем, как демонтировать устройство своими руками, нужно остановить подачу теплоносителя и сбросить давление. На схеме представлен биметаллический радиатор в разрезе – она поможет сориентироваться в последовательности работ.

Из чего состоит радиатор отопления

Как разобрать батарею отопления:

• нужно подождать, когда прибор остынет. Чтобы вынуть его из системы, следует открутить соединительные входные и выходные муфты;
• отодвинуть муфты по трубе от элемента обогрева и снять его с кронштейнов;
• избавиться от оставшейся внутри жидкости, положить прибор на ровную поверхность лицевой стороной вверх;
• снять и тщательно промыть фильтр, иначе в нем засохнет грязь.

Можно приступать к разделению радиатора на секции, разобравшись с направлением движения ниппель-гайки (иначе велика вероятность повреждения оборудования). Кольцеобразная гайка имеет внутренние пазы и внешнюю резьбу – правую и левую, при ее откручивании секции раздвигаются. Производители биметаллических батарей маркируют свою продукцию, обозначают направление резьбы: S – левосторонняя, D – правосторонняя. При откручивании важно придерживаться этой подсказки, чтобы не сорвать резьбу на отопительном приборе.

Ниппельный ключ нужно вставить в радиатор и направить к гайке с помощью насечек на инструменте, воспользоваться рычагом и сдвинуть соединительный элемент. Здесь пригодится помощник – он будет удерживать батарею в ровном положении. После разъединения нужно осмотреть размещенные между секциями металлические прокладки – те, что сохранились в хорошем состоянии, можно использовать повторно, силиконовые подлежат обязательной замене.

Правильная установка алюминиевых радиаторов. Инструкция по подключению алюминиевых радиаторов

В зависимости от типа отопительного прибора и того, какая обвязка радиатора отопления используется, существует несколько вариантов установки. Описать все варианты в одной статье невозможно, поэтому мы кратко расскажем, как правильно установить алюминиевый радиатор отопления на примере его секционной разновидности.

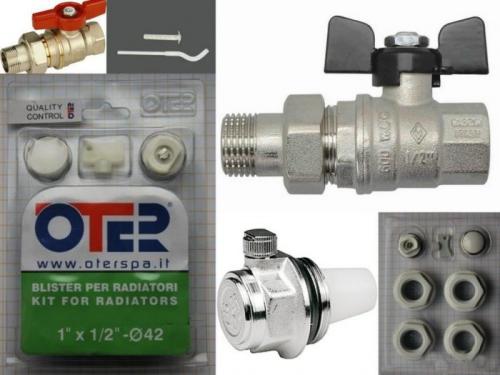

Необходимые комплектующие для радиатора

Для монтажа понадобятся следующие комплектующие:

1. На коллекторах в заводских условиях выполнена правая и левая резьба с соответствующей стороны. Они нужны для добавления секций. Для перехода на правостороннюю резьбу понадобятся переходники.
2. Чтобы закрыть оставшиеся два входа, понадобятся заглушки с внешней резьбой, которая соответствует купленному переходнику.
3. Иногда на верхнем коллекторе ставят не заглушку, а кран Маевского для спуска скопившегося воздуха.

Комплектующие детали можно покупать по отдельности или в комплекте. Для удобства ремонта и замены прибора можно установить шаровые краны. Для упрощения монтажных работ лучше использовать американку (это краны с муфтовым соединением и накидной гайкой). Иногда вместо шаровых кранов устанавливают угловой или прямой терморегулятор.

Для работы понадобятся следующие инструменты:

• разводной ключ;
• уплотнительная паста;
• рожковый ключ;
• пакля;
• строительный уровень;
• перфоратор;
• угольник;
• рулетка;
• карандаш.

Процесс монтажа

Последовательность установки отопительного прибора следующая:

1. Для начала нужно разметить место установки, высверлить отверстия и закрепить кронштейны. Крепежи выставляются по уровню в строго горизонтальной плоскости.
2. Переходят к сборке сантехнической части. Для этого батарею укладывают на верстак и запаковывают прибор купленными комплектующими деталями.
3. Затем батарею навешивают на кронштейны. Проверяют горизонтальность и вертикальность установки, а также расположение ранее установленных элементов обвязки.
4. На резьбовую часть крана, которая расположена с другой стороны от накидной гайки, крепим элементы, позволяющие соединить прибор с отопительным контуром. В случае с полипропиленовыми трубами это фитинги. Для крепления к стальному трубопроводу выбирают резьбовой сгон.
5. Трубную магистраль стыкуют по месту с батареей.
6. После врезки в трубопровод в накидные гайки на американках укладывают уплотнительные прокладки. Радиатор герметично присоединяется к контуру обратки и подачи.
7. В завершение выполняется опрессовка системы для оценки герметичности всех соединений.

Установка радиаторов отопления в квартире. Монтаж радиаторов отопления: нюансы процедуры, этапы установки оборудования

Основные моменты

Установка

Особенности подключения в различных схемах

Двухтрубная

Главные правила размещения

Какие инструменты понадобятся

Как проводится процедура монтажа

Коротко о главном

Монтаж радиаторов отопления – это один из этапов обустройства систем обогрева частных домов и квартир. Процедуру установки и подключения к магистралям осуществляют перед прокладкой труб. Это позволяет сделать подводки аккуратно. При монтаже необходимо ознакомиться со всеми нюансами, чтобы избежать ошибок.

Установить батареи можно самостоятельно или обратиться за помощью к специалистам

Основные моменты

Существует ряд требований, которые необходимо учитывать при подключении и монтаже:

1. Во время соединения арматуры и коллекторов не стоит прилагать слишком много усилий. Для этого стоит пользоваться динамометрическим ключом, для контроля прилагаемых усилий.
2. Если используется льняная подмотка, стоит контролировать ее количество, иначе появятся микротрещины.
3. После проникновения в трубы теплоносителя, краска может отслаиваться, что спровоцирует появление течи.
4. Стоит пользоваться герметиками для обработки мест соединения.
5. Если трубы заполняются антифризом, от краски стоит отказаться. Иначе уплотнитель будет быстро разрушаться, и появятся протечки.
6. Батарею стоит установить в горизонтальном положении. Допустимы другие варианты, которые предусматривают отклонение угла вперед по ходу циркуляции. Это позволяет спустить лишние газы. Обратный уклон запрещен, иначе циркуляция будет нарушена.
7. Подвешивать батареи следует на кронштейны. Сверху их должно быть два, так как на них приходится вся нагрузка. Крепеж внизу позволяет задать необходимое направление.
8. Чтобы достичь эффективного воздухообмена, необходимо устанавливать батареи на расстоянии от пола в 6 см.

Установка радиаторов отопления в деревянном доме. Особенности отопительных систем

Самое распространенное в России отопление – с использованием газа, т. к. оно достаточно дешевое. Кроме того, монтаж нагревателя, работающего за счет газа, достаточно прост, его можно установить своими руками.

Именно поэтому достаточно много людей выбирает тип отопления с использованием газа (дешевле, чем отопление с электричеством и конвекторами).

Чтобы установить нагреватель, нужно правильно составить проект дома. Еще под рукой должна быть схема по установке нагревателя, чтобы было удобней проводить монтаж.

Кроме того, нужно нанести на проект дома расположение труб для газа. Если их нет, то придется проводить монтаж газопровода или купить газовый баллон.

Водяное отопление – одно из самых популярных. Принцип его работы в том, что вода в котле нагревается, а затем идет по трубам, наполняя дом теплом. Такой же принцип и в многоквартирных домах.

Помимо труб, вода поступает в радиаторы, а оттуда возвращается обратно в котел и снова нагревается. Такой тип отопления часто дополняют конвекторами (настенно-напольный нагреватель), особенно там, где установлена однотрубная система циркуляции.

Вода по трубам может циркулировать естественным образом или искусственно, для чего используется дополнительное давление.

Для перемещения воды естественным путем, используют однотрубную систему, для искусственного способа – двухтрубную.

Следует помнить, что в однотрубной системе поддерживать температуру на одном уровне, скорее всего, не удастся, т. к. дальние радиаторы будут получать воду более низкой температуры для нагрева.

Поэтому однотрубная система лучше подойдет для небольших помещений, в большом доме ее устанавливать не рекомендуется.

Самый явный недостаток однотрубной системы – недостаточный подогрев нижних радиаторов, что приведет к тому, что разные этажи одного дома будут нагреты до разной температуры.

Кроме того, такой вариант будет оптимальным, только если котел будет находиться ниже уровня радиаторов, потому что иначе не будет достаточного давления для циркуляции воды.

Следует учесть, что этот вариант достаточно экономичный, т. к. не требует большого количества материалов.

Что касается температуры, то ее можно выровнять, правильно настроив радиаторы или выбрать те нагреватели, которые имеют большее количество секций. Кроме того, радиаторы можно поставить в тех местах, где наиболее низкая температура.

Составленная схема дома поможет понять, сколько секций радиатора потребуется, чтобы нагреть помещение тех или иных размеров, и где лучше разместить радиаторы.

Монтаж двухтрубной системы требует обязательной установки дополнительного бака для воды. Еще понадобится насос, чтобы иметь возможность поставить котел в любой комнате.

Лучше брать котлы с насосом в комплекте. Чтобы лучше понять, какие виды нагревателей лучше подойдут, можно спросить у специалиста.
