Виды радиаторов отопления для квартиры. Алюминиевые радиаторы

Виды радиаторов отопления для квартиры. Алюминиевые радиаторы

Алюминиевые виды радиаторов отличаются прекрасным внешним видом, тем не менее данный вид отопительных приборов – далеко не лучший вариант для использования в квартире с центральной системой отопления. В то время как в жилых помещениях с автономной системой отопления этот вид радиаторов являются весьма популярным. Помимо стильного внешнего вида их отличает надежность и длительный срок службы – до 25 лет.

Такой вид радиаторов отопления производят из алюминия, добавляя кремниевые сплавы, за счет чего изделия становятся особо прочными. Как правило, в промышленности пользуются силумином и дюралюминием с целью улучшения технических качеств прибора. К тому же, за счет использования кремниевых сплавов стоимость изделия несколько снижается.

Алюминиевые батареи характеризуются простой конструкцией: каждая секция радиатора состоит из двух горизонтальных каналов крупного диаметра и одного вертикального с более мелким диаметром. Вертикальный канал оснащен несколькими ребрами, «берущими» энергию от горячей воды, чтобы затем «передать» ее в воздушное пространство.

Данный вид радиаторов отопления рассчитан на давление в 15 атм. Эти батареи чувствительны к воздействию воздушных пробок и гидроударов. С целью соединения секций используют муфтовый резьбовой метод, за счет этого монтаж батарей осуществляется очень быстро.

Герметичность данного вида радиаторов отопления обеспечивается методом литья. Каждую секцию отливают в отдельной форме, а затем объединяют в общую конструкцию.

Какие бывают радиаторы отопления. Виды радиаторов отопления: плюсы и минусы, какой выбрать для квартиры или частного дома

Давно минули те времена, когда все виды радиаторов отопления сводились к весьма скудному ассортименту отопительных приборов. Первыми из них, появившимся на закате Российской империи, были чугунные батареи. Это были литые вертикальные цилиндры, соединённые перемычками, неказистого вида.

Во времена СССР, когда шла интенсивная застройка панельными пятиэтажками — хрущёвками, их системы водяного отопления оснащались маломощными устройствами конверторного типа. Были ещё и другие конструкции, но их количество было таким незначительным, что об этом не стоит упоминать.

В наши дни, когда сфера гражданского строительства отдана в руки частного капитала, не только само зодчество стало реализовываться в самых разнообразных формах, но и отопительные приборы, как и всё остальное сопутствующее оборудование, стали производится в большом ассортименте разных моделей. Современному потребителю порой трудно разобраться в их преимуществах и недостатках и сделать правильный выбор прибора для себя.

В данной статье читатель найдёт для себя полезную информацию о том, какие бывают радиаторы отопления, их технические характеристики, из какого материала они состоят, их плюсы и минусы и как правильно рассчитать оптимальное количество секций.

Также посетитель сайта узнает, какие бывают способы подключений батарей, особенности их монтажа. Здесь можно будет оценить внешний вид радиаторов и узнать примерную стоимость приборов отопления от известных производителей.

Стальные радиаторы

К стальным радиаторам относят конструкции из сочленённых проточных сосудов, которые называют секциями. Их может быть в одном радиаторе от двух и более штук.

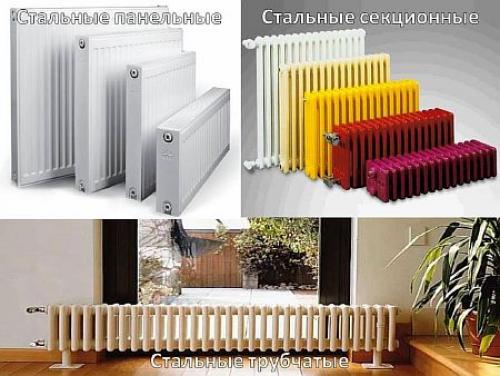

Выпускают стальные отопительные приборы двух видов — это панельные и трубчатые батареи.

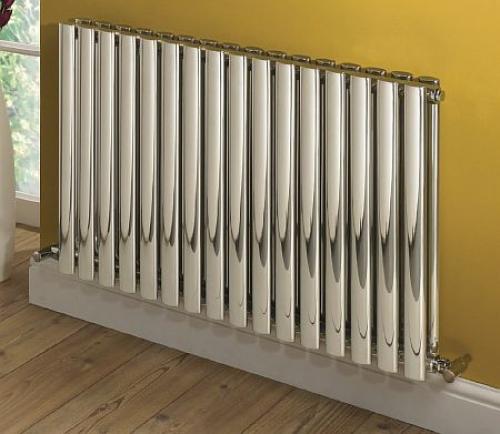

Трубчатые

По своему внешнему виду они напоминают своих чугунных собратьев. Секции также соединяются поэлементно фитингами в единый отопительный прибор.

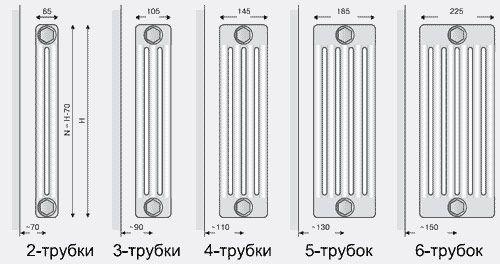

Особенностью является то, что они могут представлять собой блоки от 2-трубных до 6-трубных секций.

Панельные

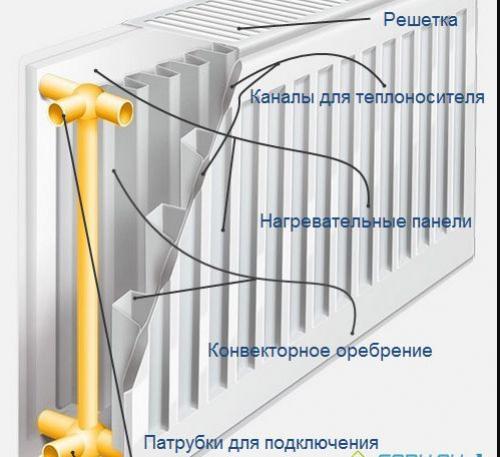

Радиаторы панельного типа могут принимать самые разные конструктивные формы. Это штампованные стальные панели с вертикальными каналами, сообщающиеся с верхним и нижним горизонтальными сосудами. Они могут быть однорядными, двухрядными и трёхрядными с одно или двухрядным конвектором между панелями.

Дляпроизводители зачастую оснащают приборы оребрением внешних сторон панелей. Рёбра из тонкой листовой стали способствуют повышению конвекции (теплоотдачи).

Технические характеристики стальных радиаторов

Теплоотдача	65 ватт и более
Рабочее давление	8 – 15 атмосфер
Качество теплоносителя	Радиаторы предназначены только для индивидуальных систем отопления
Межосевое расстояние	Расстояние между горизонтальными каналами колеблется от 120 до 2930 мм
Температура теплоносителя	110 – 1200С
Тип подключения	Может быть односторонним, нижним, верхним или диагональным
Габариты	Батареи и панели могут быть в длину любого размера, а толщина ограничивается 225 мм
Долговечность	При качественной воде 20 лет и более

Средняя стоимость 1 м²стальных панелей известного ижевского производителя отопительных приборов Prado, в зависимости от комплектации, колеблется в пределах 1500 — 3000 рублей и более. Приборы обладают привлекательным внешним видом, обычно выкрашены в нейтральный белый цвет.

Плюсы и минусы

К достоинствам можно отнести высокую теплоотдачу, простоту конструкции, лёгкий вес и привлекательный внешний вид. Как и все изделия индивидуального изготовления, стальные трубчатые приборы пользуются спросом у владельцев дорогостоящих загородных особняков.

К недостаткам следует отнести подверженность к оррозии, поэтому летом обязательно нужно сливать воду из батарей. Также стальные радиаторы панельного типа не выдерживают гидроударов, что ограничивает их применение только в автономных системах отопления.

Алюминиевые батареи (литьевые, экструзионные и анодированные)

Радиаторы из алюминия обладают высокой теплопроводностью, благодаря физическим свойствам этого металла. Алюминиевые приборы обогрева предназначены для эксплуатации в частных домах с автономной системой отопления, где отношение к качеству теплоносителя стоит на высоком уровне и где не возникает существенных гидроударов.

Радиаторы отопления, какие лучше. Чугунные радиаторы: какие лучше выбрать?

Этот вид батарей знаком нам всем хотя бы потому, что абсолютно во всех советских квартирах ранее стояли именно громоздкие чугунные батареи.

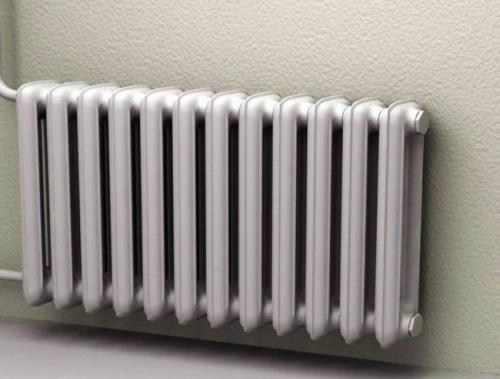

Советские чугунные батареи

Но сегодня эти тяжеловесные конструкции стандартного размера, окрашенные эмалевой краской, уходят далеко в прошлое. На смену им приходят стильные аналоги.

Более стильные, мощные и эффективные, они сегодня составляют серьезную конкуренцию современным аналогам. Чугун обладает отличной тепло проводимостью, он долго нагревается, но при этом так же долго и остывает. Даже после понижения температуры в системе или вовсе после отключения теплоносителя, такая батарея еще какое-то время будет отдавать свое тепло.

Остаточное число сохранения тепла у чугунных радиаторов составляет 30 %, что вдвое больше, чем у стальных и алюминиевых изделий.

Чугун очень прочный и надежный материал, способный выдерживать рабочее давление в 25-30 атмосфер. Учитывая средний показатель в 16 атмосфер, таким батареям не страшны даже мощные гидроудары и выход из строя центрального теплоносителя.

Еще одной особенностью чугунных батарей, является их универсальность. Они могут работать с трубами из любого материала. Таким образом, приобретая чугунные радиаторы для квартиры, вам не нужно будет менять всю систему труб.

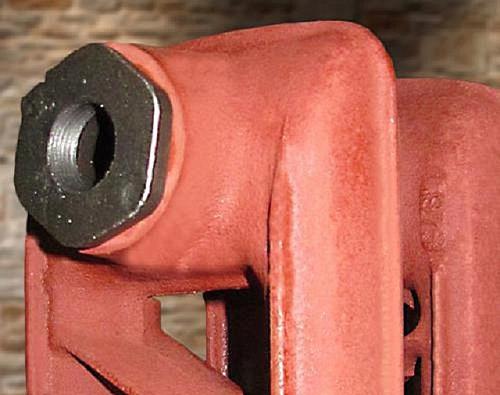

Чугунные батареи имеют универсальное соединение

Что касается качества теплоносителя, то чугунные батареи, пожалуй, самые неприхотливые в этом плане. Толстый слой чугуна не подвержен коррозии, а значит, такие радиаторы простоят не один десяток лет в квартире, где pH воды колеблется в пределах 7-9 единиц.

В результате длительного взаимодействия с водой, на внутренней оболочке чугунного радиатора постепенно образуется черный осадок. Именно он и создает защитную пленку, препятствующую проникновению кислорода к металлу. Если соблюдать все технические нормы эксплуатации, то выход чугунных батарей из строя по причине разрушения металла происходит крайне редко.

Современные чугунные радиаторы снаружи покрывают специальной защитной краской на заводе. Дома уже не будет необходимости их окрашивать каждый год.

Современные чугунные радиаторы окрашивают на заводе специальной краской

Гладкая поверхность обеспечивает простой уход, на них практически не собирается пыль. Кроме того, в чугунных батареях практически не образуются газы, что гарантирует простой уход за ними. Нет необходимости постоянно спускать воздух, удаляя воздушные пробки.

Если раньше, в советские времена, можно было приобрести чугунные батареи только одного размера, то сегодня производители предлагают большое многообразие этих агрегатов, различимых по размеру и внешнему виду.

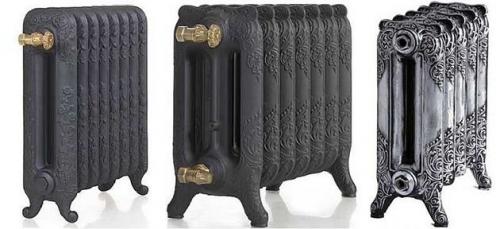

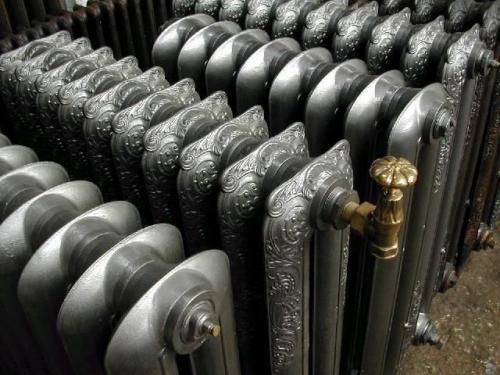

Стильные чугунные батареи

Это значительно расширит ваш выбор, помогая подобрать стильные радиаторы под дизайн помещения и для создания оптимального температурного режима в комнате. Зарубежные производители предлагают очень оригинальные дизайнерские решение в стиле ретро, украшенные орнаментом и литьем.

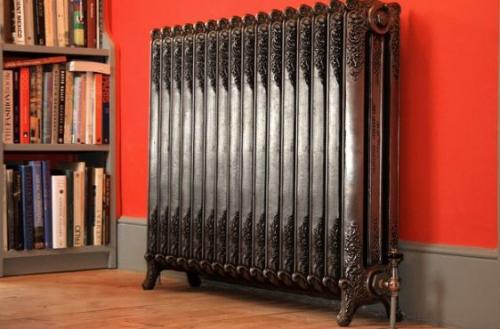

ретро дизайн чугунных радиаторов

В зависимости от размеров помещения, конструкцию из чугуна можно наращивать. Необходимое количество секций подбирается исходя из следующих параметров: количество окон, дверей, площади комнаты и климатического пояса. Если в отечественных конструкциях объем заполнения составляет 1,3 литра, то зарубежные компании предлагают чугунные радиаторы с объемом 0,8 литра. Наиболее популярными зарубежными производителями, которые предлагают оптимальное соотношение цены и качества, сегодня на отечественном рынке можно назвать Konner, Roca, Demir, Guratec, Retro Style, Demir Docum. По характеристикам не уступают также российские и белорусские батареи МС-140 и БЗ-140, но цена их будет в 2-3 раза ниже иностранных производителей.

Если раньше для монтажа чугунного радиатора необходимо было в стену забивать мощный кронштейн, повреждая отделку, то сегодня многие производители выпускают стильные радиаторы с напольным креплением.

Напольное крепление чугунных батарей

Но, говоря о чугунных батареях, было бы несправедливо не упомянуть и о некоторых их недостатках. Эти изделия отличаются крайне тяжелым весом, что значительно затрудняет их монтаж. Для крепления батареи к стене, нужно использовать громоздкие кронштейны, что не всегда вписывается в общую стилевую концепцию помещения. Кроме того, какими бы стильными они ни были, не все изделия из этого материала впишутся в современный дизайн квартиры.

Чугун обладает очень слабой инерционностью. Да, он медленно остывает, но это не всегда является преимуществом. С таким радиатором не получится быстро отрегулировать оптимальный температурный режим в помещении. Для домов с индивидуальной системой отопления, именно это свойство чугунных батарей может стать определяющим. Слишком уж накладным получится эксплуатация таких изделий.

Пластинчатые радиаторы отопления. Что собой представляют пластинчатые радиаторы отопления?

Из каких частей состоит пластинчатая батарея для отопления.

Пластинчатые батареи отопления – это разновидность конвекторного отопительного оборудования. Для них характерна большая площадь теплообменной части и минимальное количество труб, по которым циркулирует теплоноситель.

Схема работы прибора очень простая:

• теплоноситель под повышенным давлением прогоняется по тонким трубам нагревательного элемента, отдавая им свою тепловую энергию;
• температура нанизанных на трубы металлических пластин повышается от разогретых труб за малый промежуток времени;
• между разогретыми пластинами быстро поднимается температура воздуха;
• легкий разогретый воздух поднимается вверх под потолок комнаты, вытесняя холодный воздух;
• холодный воздух опускается к конвектору, где между его пластин повышает свою температуру.

В отличие от других нагревательных устройств, пластинчатые батареи отопления не обогревают помещение за счет теплового излучения (ИК-волн), так как температура их поверхности не поднимается до нужного уровня. Подобные батареи поднимают температуру воздуха в комнате только за счет конвекции воздуха.

Чтобы поддерживать температуру воздуха в помещении при помощи пластинчатого конвектора, необходимо запомнить особенность устройства. Так как трубы нагревательного прибора отличаются маленьким диаметром, то и количество теплоносителя, который пройдет через них за единицу времени, будет недостаточным для быстрого повышения температуры пластин. Именно потому в отопительной системе, где устанавливается вышеуказанное оборудование, теплоноситель должен циркулировать под большим давлением и отличаться высокой температурой. Это позволит быстро повысить температуру пластин, а следовательно, обеспечить хорошую конвекцию воздуха.

Как повысить эффективность отопительного прибора? Увеличить мощность пластинчатого радиатора поможет металлическая гофра, прикрепленная по принципу защитной панели. Эта гофра увеличивает полезную площадь нагревательного элемента, которая участвует в теплообмене. Именно потому возрастает объем воздуха, который может пройти через конвектор и повысить свою температуру.

Старые пластинчатые радиаторы отопления обогревали помещение за счет естественной циркуляции воздуха. В результате в комнате большой площади наблюдался резкий перепад температур. Вверху всегда было теплее, чем у пола. Решить данную проблему помог встроенный вентилятор. Современные пластинчатые батареи теперь относятся к разряду энергозависимого оборудования (вентилятор работает от электричества). Но в данном случае увеличивается эффективность прибора за счет искусственной циркуляции воздуха.

Из стали.

Разновидности оборудования. Как видно с фото, пластинчатые радиаторы отопления в первую очередь отличаются между собой конструкционными материалами.

• стальные – пластины и трубы выполнены их стали. Прибор характеризуется повышенной прочностью, он стоек к гидроударам. Однако отличается маленькой скоростью теплообмена;
• медные – если все детали выполнять из меди, то батарея будет отличаться большой мощностью иИз меди.

  высокой скоростью теплообмена. Но высокой будет и ее стоимость. Потому на медные трубки чаще всего навешивают пластины с дешевых металлов (стальные);

• алюминиевые – они недорогие, способны быстро поднять температуру воздуха до нужного уровня, но не отличаются прочностью. Их использовать в контуре централизованного отопления не рекомендуется. Чаще всего алюминиевые трубы заменяются медными, что увеличивает прочность прибора и его стоимость.

Новые и старые радиаторы отопления пластинчатые могут отличаться между собой количеством рабочих

Из алюминия.

контуров и конвекционных панелей. Так, если приборы с одним контуром и одним набором пластин, он обозначается, как прибор 11. Соответственно класс 22 указывает на 2 змеевика и 2 набора пластин. Существует класс 21, где на 2 ряда пластин приходится 1 змеевик.

На фото пластинчатые радиаторы отопления могут быть самых разных размеров. Именно благодаря разнообразию размеров, покупатель может выбрать себе изделие, максимально подходящее под параметры помещения и дизайн интерьера.

Виды старых батарей отопления. Особенности изготовления батарей из чугуна

Слишком долго чугунные радиаторы были единственным видом обогревательных устройств, установленных в многоквартирных домах. Многие люди настолько к ним привыкли, зная об их долговечности и надежности, что когда приходит время менять отопительную систему, ищут аналогичные устройства.

Чугунные батареи нового образца совершенно не такие, к каким привыкли жильцы хрущевок. У старых моделей были свои преимущества, на фоне которых их недостатки забывались, а связано это с особенностью их изготовления.

Этот металл невозможно подвергать обработке, поэтому изделия из него, будь то старые чугунные радиаторы отопления или сковородки, всегда отливались в готовых формах. Этим обусловлено то, что многие десятилетия производились одинаковые по высоте, ширине и глубине секционные «гармошки».

Чтобы изменить тепловую мощность чугунного радиатора, требовалось добавить или убрать секцию, для чего из системы полностью сливался теплоноситель, парализуя подачу тепла в здание.

Для обеспечения качественной герметизации, между секциями устанавливаются резиновые прокладки (в случае применения антифриза они должны быть паронитовые).

Чугунные секционные радиаторы соединяются при помощи ниппель — гаек и специального ключа и по типу делятся:

• На одноканальные образцы, которые встречаются в основном в вертикальных моделях.
• Двухканальные типы – это основной вид чугунных радиаторов.
• Трехканальные встречаются крайне редко, обладают самой высокой теплоотдачей и большой глубиной.

По форме коллекторов виды чугунных радиаторов отопления можно разделить на овальные и круглые. Первые признаны более надежными и устойчивыми к гидроударам, но не менее важна толщина стенок устройства. Чтобы сделать их настолько же легкими, как стальные или биметаллические батареи отопления, потребуются тонкие стенки, но они слишком уязвимы перед ударами и механическими повреждениями. Слишком толстый слой чугуна сделает радиатор неуязвимым, но неподъемным, что так же неприемлемо, к тому же он будет разогреваться целую вечность. Старые радиаторы весили порядка 7.5 – 8 кг, что совсем немало для одной секции.

В советское время для их производства применяли несколько видов заготовок, отличающихся размерами. Глубина зависела от количества каналов для теплоносителя, а высота – от межосевого расстояния.

Различались модели с межосевыми показателями от 300 мм и до 900 мм, но самыми популярными стало расстояние 500 мм которое и в наше время считается классическим стандартом радиаторов из любого металла.

Если предстоит замена старых чугунных батарей на новые, то следует выбирать аналоги с тем же межосевым расстоянием, что обеспечит надежность их подключения к системе обогрева и эффективность работы.

Параметры этих радиаторов были таковы, что вполне соответствовали централизованному отоплению тех лет:

• Рабочее давление 9 – 12 атмосфер.
• Нагрев теплоносителя до +110 градусов.
• Устойчивость к химическим примесям воды.
• Эксплуатационный срок 20 лет при безупречной работе до 50.
• Низкая стоимость.

Самым большим минусом советских «гармошек» был их вес. Их было сложно перевозить и монтировать, да и не каждая стена способна выдержать подобную «ношу». С появлением высотных зданий сильные стороны чугунных батарей перестали соответствовать новым стандартам централизованного отопления, так как в домах более 12 этажей гидроудары намного выше, чем они способны выдержать.

Источник: https://alyuminievye-batarei.aystroika.info/stati/sovetskie-batarei-otopleniya-kakie-byvayut-chugunnye-radiatory

Виды радиаторов отопления для частного дома. Алюминиевые

Этот типа радиаторов получил широкое распространение благодаря сочетанию невысокой цены и хорошей теплоотдачи. Сборная конструкция позволяет подобрать необходимое количество секций. Однако применение алюминиевых радиаторов для отопления частного дома имеет ряд особенностей.

Отличительная особенность алюминия — стойкость к коррозии в атмосферных условиях в нейтральной среде. При невысоком качестве теплоносителя при смещении pH начинается активная коррозия алюминия с выделением водорода. Из-за этого возникает завоздушивание системы, что может привести к шуму, бурлению, а в некоторых случаях к резкому повышению давления в системе, разрывам и протечкам. Чтобы избежать коррозии, алюминий покрывают слоем защитного покрытия изнутри и стойкой порошковой краской снаружи.

Достоинства алюминиевых радиаторов :

• высокий коэффициент теплопередачи, быстрый нагрев;
• высокое допустимое давление, стойкость к гидроударам;
• малый вес;
• привлекательный лаконичный дизайн;
• простота ухода и обслуживания;
• некоторые модели оснащены встроенной термоголовкой, позволяющей регулировать температуру.

Недостатки алюминиевых моделей:

• склонность к коррозии и завоздушиванию;
• бурление и шум в радиаторах при выделении пузырьков газа;
• при изменениях температуры — нагреве или остывании — происходит деформация секций алюминия и характерный лязг, что устраняется правильной установкой;
• в неблагоприятных условиях срок службы алюминиевых радиаторов существенно сокращается, появляются протечки.

При использовании алюминиевых радиаторов для отопления частного дома важно соблюдать правила водоподготовки, чтобы исключить попадание твердых частиц, способных повредить защитное покрытие. Не рекомендуется использовать алюминиевые радиаторы в системах с открытым расширительным баком.
