Замена отопления в квартире своими руками разводка. Замена труб отопления: инструкция по частичной или полной замене железных труб на пластиковые при капитальном ремонте

Отопительный контур, как и многие системы водоснабжения, нуждается в периодической модернизации. Трубы часто засоряются, зарастают слоями грязи и ржавчины, а также попросту подвергаются коррозии (стальные отопительные системы).

Что касается труб из чугуна, то за время своей рабочей деятельности материал может потрескаться или засориться. Устранить подобную проблему без срезки труб достаточно сложно, так как в старых отопительных системах не всегда использовалась запорная арматура, краны и вентили, позволяющие перекрывать определенные участки теплотрассы.

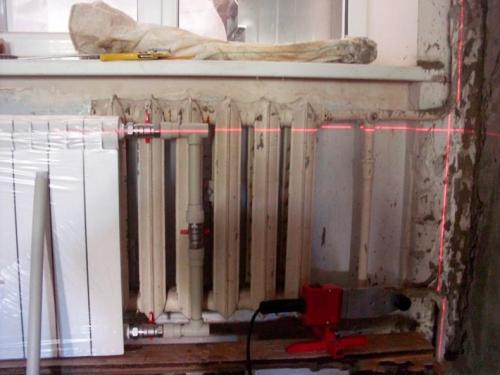

Замена труб отопления в квартире считается необходимой, когда в помещении с включенными батареями остается холодно, и трубы не прогреваются должным образом.

Отсутствие возможности спустить воздух в радиаторе, шум при работе стояка отопления, некорректный проект отопительного контура, созданный много десятилетий назад — все данные факторы подталкивают собственников помещения к модернизации отопительного контура в квартире.

Самое оптимальное время для замены труб — летний сезон. Отопление отключается в доме, отопительная система пустая, и соседи не станут жаловаться на отключение батарей в период холодов.

Виды труб отопления

Углеродистая сталь склонна к коррозии и чрезмерному загрязнению. Впрочем, материал достаточно недорогой, хотя даже опытный сварщик может оставить следы расплавленного металла на свежем ремонте.

Оцинкованные трубы не подвержены ржавчине, но часто зарастают соляными отложениями.
Нержавеющая сталь не ржавеет и не склонна накапливать грязь внутри системы. Сталь также сложно варить (брызгает металл). Чаще всего применяется в коттеджных поселках и малоэтажном строительстве.
Медные трубы достаточно долговечный, но и весьма дорогостоящий материал. Стыки медных труб обрабатываются пайкой оловом, которую должен выполнять только высококвалифицированный специалист.
Гофротруба из нержавейки не зарастает грязью и не ржавеет. Гибкость гофротрубы позволяет значительно сократить количество стыков, труба легко разрезается на сегменты и гнется. Монтаж производится при помощи фитингов, которые периодически должны подвергаться осмотру. Гофротруба прекрасно переносит скачки давления и температуры, однако материал не демонстрирует достаточную стойкость к серьезным механическим повреждениям. Гофротруба относится к средней ценовой категории.
Полипропиленовые трубы легко монтируются, гнутся, подвергаются пайке, не деформируются, легко состыковываются с металлическими трубами через переходники. Материал считается бюджетным.
Поливинилхлорид не склонен к ржавчине и не деформируется при повышенных температурах теплоносителя. Недорогой материал легко собирается, сваривается и монтируется на фитинги.
Металлопластиковые трубы (вшитый полиэтилен) имеют арматурную сетку из алюминия, что позволяет материалу демонстрировать достаточную гибкость и стойкость к ржавчине. Впрочем, металлопластиковые трубы небольшой толщины, что указывает на низкую механическую прочность. Материал остается востребованным и бюджетным.
Трубы из сшитого полиэтилена с измененной структурой молекул применяются в регионах с пониженными температурами. Материал предельно прочный, отлично гнется, не ржавеет и легко собирается.

Автономное отопление в квартире своими руками. Газ

Как можно смонтировать автономное отопление в квартире своими руками, если ваш выбор — газовый котел?

Начнем с закупок.

Материалы

Вспомним: мы собираемся отключиться от центрального отопления с его порой непредсказуемыми параметрами и вероятностью гидроударов. И температура, и давление в системе водяного отопления, подключенной к газовому котлу, будут полностью контролироваться нами и не превысят 2 кгс/см2 и 80 градусов.

Стало быть, особых требований к механической прочности и термостойкости труб и отопительных приборов нет. Можно выбрать их по другим критериям:

Для радиаторов основными становятся привлекательный внешний вид и максимальная теплоотдача при компактных размерах.
Для труб — коррозионная стойкость, простота монтажа и опять-таки внешний вид.

После обзора современного рынка сделать выбор более чем несложно:

Из отопительных приборов мы остановим свое внимание на легких, красивых и недорогих алюминиевых радиаторах, обладающих теплоотдачей до 210 ватт на секцию.

Невысокая стоимость сочетается с отличной теплоотдачей.

Полипропиленовые трубы для отопления станут лучшими для наших целей благодаря опять-таки дешевизне и долговечности в совокупности с простым монтажом с использованием недорогого инструмента. Для наших целей вполне достаточно труб с внешним диаметром 20 миллиметров.

Обратите внимание: полипропилен обладает высоким коэффициентом теплового расширения. Именно поэтому для разводки отопления и горячей воды рекомендуется покупать трубы, армированные алюминиевой фольгой или фиброй: они при нагреве удлиняются лишь чуть больше стальной трубы.

Из дополнительного оборудования нам потребуются:

Термостатические головки по числу радиаторов. Они после калибровки позволят поддерживать комфортную температуру во всех комнатах; на автоматику котла мы переложим заботу о поддержании постоянной температуры теплоносителя.
Вентиля на второй нитке подводки каждого радиатора. Они позволят нам полностью отключить отопительный прибор для ремонта или с любыми другими целями.
Краны Маевского — тоже по числу отопительных приборов.

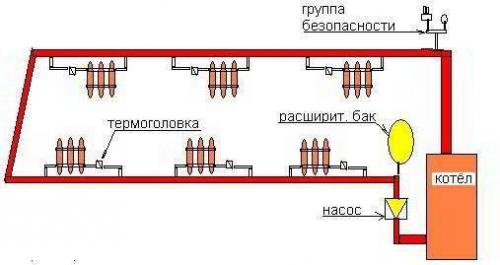

Обязательной частью автономной отопительной системы с принудительной циркуляцией являются, помимо перечисленного, циркуляционный насос и группа безопасности — манометр, расширительный бак, предохранительный клапан и автоматический воздухоотводчик. На практике, однако, вам почти наверняка не придется искать их в магазинах: современные газовые котлы практически всегда комплектуются этим джентльменским набором.

Разводка отопления от газового котла в квартире. Как устроена двухтрубная система отопления

Отопление частного дома с использованием радиаторов подразумевает обустройство трубопроводной сети. Двухтрубная система отопления лучше всего подходит для самостоятельного изготовления, так как «прощает» неопытному мастеру некоторые ошибки в работе.

Общие сведения о двухтрубной системе отопления

Любая система обогрева с жидким теплоносителем состоит из одного или нескольких замкнутых контуров, соединяющих радиаторы и котёл.

В двухтрубной разводке горячий теплоноситель подаётся по одной ветви контура, а возвращается по другой, отсюда и происходит название.

Схема типичной двухтрубной системы отопления в частном доме.

Признаки классификации:

Организация движения теплоносителя – самотёчная и принудительная.
Конструкция – открытая или закрытая, горизонтальная или вертикальная.
Разводка труб – лучевая, тупиковая, кольцевая.

Комбинируя свойства, можно добиться наилучшего соответствия условиям эксплуатации.

Преимущества и недостатки

Плюсы и минусы двухтрубной системы следует рассматривать с учётом эксплуатационных свойств и технических характеристик.

Преимущества	Недостатки
Одинаковая температура теплоносителя во всех радиаторах	Повышенный расход труб – к радиатору необходимо вести 2 ветки, подводящую и отводящую
Регулировка теплоотдачи каждой батареи	Большой диаметр труб стояка и подводки к первым в контуре радиаторам
Небольшое гидравлическое сопротивление
Работоспособность всей системы при поломке одного или нескольких радиаторов
Использование в зданиях большой этажности
Гибкость вариантов подводки – в полу, в стенах, вдоль стен, под потолком и за фальшпотолком

В таблице отмечены общие для всех двухтрубных сетей недостатки. Однако каждому варианту разводки могут быть присущи отрицательные качества, ограничивающие применение, которые мы еще рассмотрим далее.

Схемы открытых и закрытых двухтрубных систем отопления

Циркуляция теплоносителя осуществляется тремя способами:

самотёчным (гравитационный);
принудительным с помощью насоса;
комбинированным.

Кроме того, системы разделяются на открытые и закрытые. Этот показатель характеризует взаимодействие теплоносителя и атмосферы.

При нагревании объём любого жидкого теплоносителя увеличивается. Известно, что жидкость практически не поддаётся сжатию, поэтому для размещения «излишков» требуется отдельное устройство – расширительный бак.

Открытый тип

Схема двухтрубной системы отопления открытого типа.

В открытых системах бак устанавливают в высшей точке, он соединён с атмосферой патрубком.

Преимущества открытой системы – простота и минимум дополнительных устройств. В качестве расширительного бачка используют любую.

Готовый расширительный бак под СО открытого типа.

По мере необходимости в бак добавляют воду. Для этого:

устанавливают краны и соединяют систему с водопроводом;
доливают теплоноситель через открывающийся люк.

Внимание! Открытую систему не допускается заполнять антифризом – испарившиеся газы могут быть ядовиты.

Закрытый тип

В закрытых системах используют герметичный расширительный бачок с эластичной диафрагменной или баллонной мембраной внутри. Мембрана разделяет устройство на 2 части. В одну камеру насосом нагнетают воздух под давлением 1,2–1,5 атм, а вторая соединена с трубой системы отопления.

Когда теплоноситель нагревается и расширяется, его избыток заполняет бачок. При понижении температуры жидкости мембрана выдавливает теплоноситель в систему. Предварительное нагнетание в бак воздуха позволяет поддерживать давление, необходимое для работы котла, автоматика которого отключает питание при давлении меньше 1,2 атм.

В герметичных конструкциях можно использовать антифризы или гликоли.

Схема двухтрубной системы отопления закрытого типа.

В закрытых сетях бак располагают неподалёку от котла, что упрощает контроль за работоспособностью всей конструкции.

Самотёчные схемы

Самотёчные (гравитационные) системы работают за счёт законов физики. При нормальном атмосферном давлении, будучи нагретой до 50^оС, вода имеет плотность 988 кг/м³, а при 85^оС — 968 кг м³.

Схема двухтрубной гравитационной системы открытого типа.

В отопительном контуре горячая вода (более лёгкая) поднимается по трубам, а остывший в радиаторах теплоноситель движется вниз, возвращаясь в котел по «обратке». Циркуляционный насос не используется.

Правильная разводка труб отопления в квартире. Выбор труб для отопления

Для отопительных систем используется всего несколько видов труб, поэтому особых сложностей с их выбором не будет:

Стальные трубы . Данный материал отличается очень высокой механической прочностью, поэтому различные повреждения извне ему не страшны. Другое дело, что сталь подвержена коррозии, поэтому она может повреждаться изнутри. Стальные трубы неплохо накапливают тепло и отчасти влиять на интенсивность конвекции в помещении. Монтаж отопления в квартире при использовании стальных труб требует сварки, поэтому для проведения этой работы нужен соответствующий опыт или хороший специалист.
Металлопластиковые трубы . Один из самых недорогих и простых в монтаже вариантов труб для отопительной системы. Недостаток – большое количество соединений, из-за которого многократно повышается вероятность протеканий контура. Чтобы свести вероятность протеканий к минимуму, нужна грамотная разводка отопления в квартире и внимательное наблюдение за ней в процессе эксплуатации.
Пластиковые трубы . Еще один сравнительно недорогой вариант, имеющий массу положительных качеств. Из достоинств можно выделить устойчивость к гниению и коррозии, а также высочайшую надежность соединений – они обрабатываются при помощи пайкой, и при условии правильного выполнения работы швы не будут протекать никогда. Особых недостатков у данного материала нет, но нужно обращать пристальное внимание на характеристики конкретных изделий при их покупке.

Правильная разводка отопления в частном доме. Однотрубный способ разводки

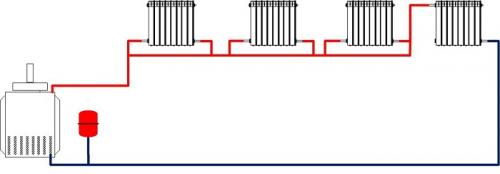

Однотрубная разводка водяного отопления представляет собой следующую систему разводки магистрали: приборы водяного отопления устанавливаются последовательно друг за другом и образуют, таким образом, длинную трубу – как это выглядит, вам поможет понять схема.

Теплоносителем в такой системе является антифриз или вода – жидкость поочередно попадает в радиаторы, которые являются замыкающим звеном цепочки, и отдает свое тепло, которое затем используется для водяного отопления дома.

Таким образом, схема системы заключается в подаче воды из котла в радиатор с использованием труб.

Минус такого устройства в том, что в замыкающий радиатор вода доходит уже холодной.

При таком устройстве однотрубный вариант является вполне эффективным.

Однотрубная схема водяного отопления лучше всего подойдет для двухэтажного дома, т.к. в доме с одним этажом могут возникнуть проблемы с размещением разгонного коллектора, который нужен для качественной работы конструкции.

Разгонный коллектор необходим, чтобы ускорить подачу тепла из труб в радиаторы, а также для того, чтобы поддерживать нужную температуру и снизить шум во время работы системы.

При этом эффективность работы зависит от того, насколько высоко будет располагаться коллекторная – именно поэтому ее установка для двухэтажного дома будет гораздо эффективнее.

Для двухэтажного дома все эти проблемы отпадают: коллектор будет работать тихо и эффективно поддерживать тепло в помещениях.

Коллектор однотрубной отопительной системы выглядит как продолжение труб, но в самом верху отопительной системы к нему подключает расширительный бак.

Однотрубная разводка недорогая, и это один из главных плюсов в ее пользу. Низкая цена сохраняется за счет того, что однотрубная разводка не требует большого количества труб.

Другой плюс данной конструкции в том, что ее можно прокладывать даже в сложных местах, например, под дверными проемами.

Однако однотрубная разводка водяного отопления имеет и минусы: для того, чтобы заменить вышедшие из строя элементы, вам придется полностью отключить ее, и неравномерность обогрева – от расстояния батареи до котла зависит качество нагревания.

Однако, как уже было написано, если несколько модернизировать конструкцию, а также правильно установить ее, то она будет лишена подобных недостатков.

Монтаж системы можно сделать в несколько этапов, они отличаются в зависимости от схемы.

Самый выгодный вариант – установка всех элементов системы (котла, разводки, тепломагистрали) полностью внутри дома, когда она берет начало у точки подачи и заканчивается у котла.

Подключение труб при однотрубной системе может быть двух видов: диагональным и нижним проходным.

Первый тип подключения выбирают чаще всего, т.к. он максимально эффективный.

Кроме того, в доме требуется установить расширительный бак (чаще всего его размещают на чердаке двухэтажного дома), который нужно подключить к разводке, водопроводной и канализационной системе.

Схема поможет вам сделать все правильно.

Для двухэтажного строения есть свои особенности монтажа.

Однотрубная схема в этом случае должна включать радиаторы на каждом этаже, причем количество секций в них и их общее количество должно быть примерно одинаковым, чтобы температура была комфортной во всех помещениях двухэтажного дома.

Такой вариант не слишком красивый, зато легко реализуется и вполне эффективен.

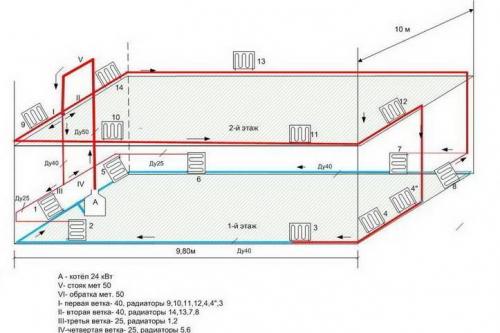

Изучите схемы, как устанавливается однотрубная разводка для двухэтажного дома, тогда вам легче будет определиться, какой вариант подходит именно для вашего строения.

Центральное отопление в квартире. Центральное отопление – его преимущества и недостатки

Уже достаточно сложно представить, что когда-то жители многоквартирных домов обогревали свои «квадратные метры» самостоятельно, при помощи газовых колонок, не говоря уже о «буржуйках» и дровяных печах. Центральное отопление это достаточно новое явление, которое появилось в нашей стране во времена СССР. В таком формате, в котором оно было реализовано в стране, оно не приглянулось населению. Еще бы! Не было возможности самостоятельной регулировки, то есть с наступлением холодов в большинстве квартир становилось просто нестерпимо жарко, а на верхних этажах – холодно.

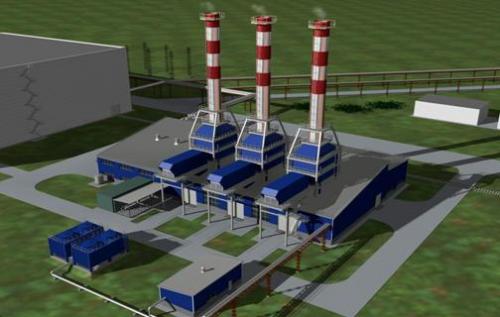

Что собой представляет ТЭЦ (Тепловая Электрическая Централь)

Даже сегодня, в жилом фонде нашей страны построенном до 2000 года (а такового у нас 80%), такая ситуация сохраняется и по сей день, причем за лишнее тепло приходится выплачивать дополнительные деньги (цена на отопление достаточно высока) из собственного кармана. Что касается перемен, то они начались сравнительно недавно и проходят очень медленно. Если вам надоело ждать улучшения жилищных условий, очень многое можно изменить самостоятельно. Данные способы мы сейчас и рассмотрим.

Прошлое и будущее

Радиатор старого образца

Вы наверняка обратили внимание на то, что радиаторы для центрального отопления (особенно в январе-феврале) чуть ли не раскаляются. Воздух в квартире полностью просушивается, цветы вянут и дышать становится совершенно невозможно. Если открываешь форточку, то в квартиру проникает ледяной отечественный холод – получается, что окно просто невозможно открыть, а закрыв его становится невозможно дышать.

Немного по теории

Ситуация с зимним отоплением сложилась неоднозначная и только на первый взгляд кажется непонятной. Вообще, центральная система отопления в нашей стране регулируется централизованно. В зависимости от температуры воздуха (а порой просто по календарю), на центральной ТЭЦ регулируется подача горячей воды в трубы для центрального отопления. Далее, вода проходит через котельные (районные ЦТП) где регулируется в отдельности для каждого дома, в зависимости от температуры воздуха.

Что интересно, за минимум берется показатель для самых больших зданий района (больница, школа и пр.) где требуется высокая температура для того чтобы полностью прогреть помещение и поддерживать в нем оптимальную температуру. Получается, что в удаленных и больших зданиях температура обогрева оптимальная, а в близлежащих домах – духота.

Теперь что касается внутридомовых систем отопления – работают они по такому же принципу что и районные ЦТП. То есть воду нагревают до максимальной температуры, которой будет достаточно для отопления самого дальнего стояка.

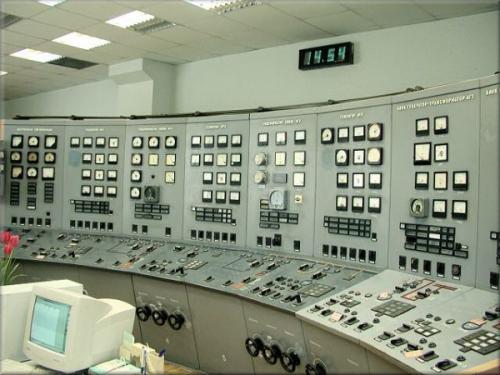

Пункт управления одного из российских ТЭЦ

Что мы имеем в результате? Системы центрального отопления старого образца не регулируются. В лучшем случае, у вас в квартире может быть установлен ручной вентиль, который в, как правило, просто демонтируется в связи с его непригодностью, частыми подтеканиями и постоянными поломками. Также, вся система в целом практически не регулируема и поэтому в случае поломки на линии, весь район города останется без тепла на срок ремонта.

Получается, что система центрального отопления никак не учитывает человеческие потребности в тепле. Если сказать научным языком, то работу системы можно охарактеризовать так: «система без отрицательной обратной связи», ну а если по-простому: «бери, что дали и будь доволен».

Поговорим о хорошем

Плюсы централизованной системы отопления

Чтобы недостатки центрального отопления не омрачали вашу жизнь, давайте рассмотрим положительные стороны таких систем:

Первое и самое главное – возможность использования дешевого топлива. Большинство городских котельных в качестве топлива используют каменный уголь или мазут. Также, в качестве альтернативы принято использовать их дешевые аналоги – отходы лесопроизводства. Нередко можно встретить станции, работающие на газу – использование такого источника топлива в общественных целях тоже будет экономичнее, нежели подключение к газу частного лица;
Высокая надежность – еще один немаловажный фактор. Если городской муниципалитет следит за оборудованием и вовремя проводит все работы, связанные с ремонтом отопительных систем, можете быть уверены, что зиму вы встретите в тепле и комфорте;
Котлы центрального отопления топятся в большинстве случаев экологичными видами топлива , ввиду чего экологическая обстановка в районе становится значительно лучше (читайте также ).
Простота в использовании. Вам не нужно следить за оборудованием – радиаторы центрального отопления всегда выдают стабильную температуру (вне зависимости от погодных условий).

Источник: https://avtonomnaya-gazifikaciya.aystroika.info/stati/individualnoe-otoplenie-v-kvartire-svoimi-rukami-zachem-nuzhna-avtonomnaya-sistema-otopleniya

Отопление в квартире виды. Как устроена однотрубная схема отопления квартиры

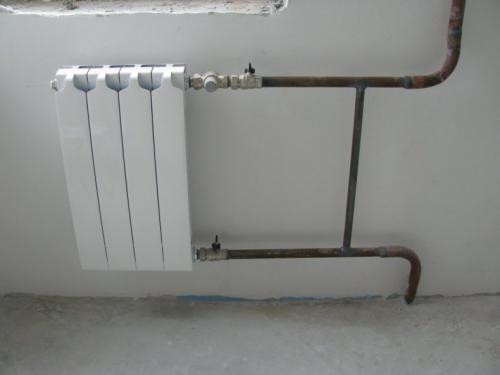

Рассмотрим однотрубную схему подключения отопления в квартире. При этой разводке теплоноситель поступает в батарею и выводится с помощью одной трубы. Радиаторы соединены последовательно, в соответствии с направлением движения жидкости. Температура воды на входе в каждой последующей батарее отопления будет ниже, чем в предыдущей. То есть происходит постепенное снижение отдачи тепла в сети.

Раньше подобные схемы широко использовались, но сегодня они остаются лишь в частных домах, многоэтажных зданиях старого жилого фонда и автономных системах водяного обогрева. Принцип работы однотрубной системы отопления основан на естественной циркуляции горячей воды. Основной недостаток однотрубной схемы: невозможно регулировать отдачу тепла каждого отдельно взятого радиатора.

Частично устранить несовершенство данной системы помогает использование байпасного соединения подачи тепла и обратки. Но даже в этом случае последняя батарея в стояке остается практически холодной по сравнению с первой.

В многоэтажных зданиях обычно применяется однотрубная схема отопления квартиры вертикального типа.

В многоэтажных домах использовать данную систему удобнее, владельцам жилья при этом удастся сэкономить на отоплении. Однотрубная схема отопления представляет собой вертикально расположенные стояки, которые проходят по всем этажам строения. Расчет количества тепла, которые отдают батареи, производится на стадии проектирования здания.

В новых зданиях однотрубная схема отопления практически не используется, так как невозможно регулировать температуру нагрева радиаторов. Не всех потребителей тепла, подсоединенных к одной ветке отопления, подобная отопительная система устраивает. Жильцам верхних этажей слишком жарко, а в квартирах, расположенных на нижних этажах холодно.

Однотрубную схему отопления квартиры можно использовать в частных жилых домах. Это отопительная система гравитационного типа. Циркуляция теплоносителя происходит из-за разницы в плотности горячей и холодной воды. Основное достоинство однотрубной гравитационной схемы отопления – независимость от внешнего источника энергии. Система нормально функционирует при перебоях с электричеством, потому что для нее не нужен насос.

Минус однотрубной схемы в том, что температура теплоносителя, циркулирующего по радиаторам, неравномерная. Ближайшие приборы отопления в стояке будут горячими, а отдаленные чуть теплыми. Чем дальше от источника тепла, тем ниже температура батарей. Но так как в гравитационных отопительных системах используются трубы большого диаметра, теплоемкость у них достаточно высокая.

Источник: https://avtonomnaya-gazifikaciya.aystroika.info/novosti/montazh-individualnogo-otopleniya-v-kvartire-razrabotka-proekta-i-provedenie-montazhnyh

Как узнать, какая разводка отопления в квартире. Как работает система центрального отопления

В большинстве домов нашей необъятной Родины, которая к слову на 2/3 состоит из вечной мерзлоты, тепло в квартиры поступает от ТЭЦ, и называется это гордым словом «центральное отопление». Об этом мы сегодня и поговорим. ТЭЦ нагревает теплоноситель и по трубам, как по кровеносным сосудам, через весь город тепло поступает к вам в дом: сначала в тепловой узел, который как правило расположен в подвале, а затем и в батареи Вашей квартиры. Отдавая тепло, теплоноситель остывает и через так называемую обратку, уходит назад на ТЭЦ. Кстати, как правило теплоноситель — это обычная вода с добавлением присадок, которые предотвращают отложения в батареях отопления и трубах.Тут кстати, есть очень важный нюанс, о котором как показала моя практика даже многие сантехники не подозревают. В тепловом узле есть элеваторный узел, изобретение 19 века, но увы до сих пор повсеместно применяемое.

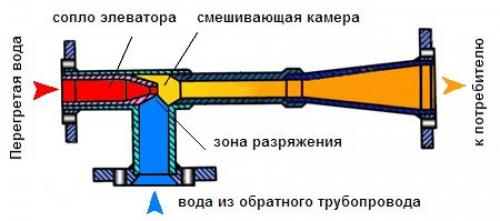

В элеваторном узле, есть так называемое сопло, он же конус. Многие сантехники считают, что его задача просто заузить сечение, чтобы поменьше тепла поступало в дом. На самом деле нет. Его задача, создать разрежение, при котором горячая вода с подающего трубопровода на высокой скорости, но с меньшим давлением, начинает смешиваться с остывшей обраткой (с той водой, которая уже прошла через батареи отопления Вашего дома) и за счет этого происходит регулирование температуры отопления на вводе в дом. К сожалению, сопло — устройство примитивное, изобретенное в 19 веке, и поэтому смешивание происходит всегда одинаковое, независимо от того, какая температура сейчас на улице +5 или -40.Многие сантехники, когда получают жалобы от жильцов, которым стало холодно растачивают сопло элеватора выше нормативного сечения или даже полностью его убирают. Делать это категорически не рекомендуется, так как согласно графику, ТЭЦ в сильные морозы подает теплоноситель под крайне высоким давлением температурой до 130 градусов! Если запустить такое тепло в квартиру, и не дай Бог прорвет батарею отопления — жертвы гарантированы. Кстати, ровно по этой причине производители полипропиленовых труб, так широко полюбившихся российским сантехникам, запрещают или не рекомендуют использовать их на центральном отоплении . Большинство полипропиленновых труб держат максимум 90 градусов и то, относительно не долгий срок. Посмотрите теперь на трубы в вашей квартире и задумайтесь.
