Замена радиатора на ВАЗ 2114. Радиатор на ВАЗ 2114: замена своими руками
Радиатор – ключевая деталь системы охлаждения, любого авто. С завода, изготавливаются всего два вида радиаторов – медный и алюминиевый. На автомобилях ВАЗ 2113, 2114 и 2115, устанавливался заводской, алюминиевый вариант. Он имел более низкую стоимость, ежели медный аналог, но при этом, его качество, также значительно уступало.
Алюминиевый сплав довольно хрупкий, и при сильной вибрации или ударе, может запросто дать трещину. В отличии от медного образца, на котором любую трещину можно заварить, для алюминиевого радиатора, такое повреждение станет катастрофическим, и ремонту подлежать не будет. В таком случае, производится замена поврежденного элемента на новый. Как это сделать своими руками, давайте рассмотрим в данной статье.
Порядок работы при снятии
Замена радиатора ВАЗ 2115, также, как и 2114, 2113, процесс довольно нетрудный, и не отнимет у Вас много времени. Начинать замену, нужно не посредственно с снятия старой детали. Перед началом данной процедуры, обязательно слейте охлаждающую жидкость. Сделать это можно, отвернув сливную гайку, расположенную в нижней части детали. Для ускорения процесса, открутите крышку расширительного бачка.
Снимать радиатор, желательно, вместе с электро-вентилятором. Таким образом, Вы облегчите себе работы по демонтажу. Сверху, на демонтируемом элементе, находится специальная прижимная пластина, которая крепится двумя болтами на 8. Их необходимо выкрутить.
Следующий шаг – снять подводящий и отводной патрубки. Для этого, ослабьте хомутики на местах соединений патрубков, с элементами системы охлаждения, с помощью крестовой отвертки. Аккуратно наклоните радиатор, в сторону двигателя, и снимите шланг с отверстия. Делать это нужно крайне осторожно, чтоб не повредить пластиковый штуцер.
Теперь, можно извлечь и сам радиатор. Для этого, аккуратно наклоните его в сторону мотора, и поднимайте вверх. После того, как деталь будет на свободе, осмотрите ее, подлежит ли она ремонту. Если нет, то для замены, вентилятор необходимо также снять.
Порядок работы при установке
Установка нового радиатора, происходит в обратной последовательности. Вентилятор, первым делом, крепится на новую деталь, и только потом устанавливается на свое посадочное место. Монтаж производится также, как и снятие – под углом к двигателю.
Далее, наденьте на отводящее и подводящее отверстие патрубки, закрепив их хомутиками на местах соединений. Поставьте радиатор в правильном положении, под углом в 90 градусов. Установите прижимную пластину, и закрепите ее болтами.
Теперь, можно заливать охлаждающую жидкость, и проверить новую деталь на целостность. Заливать тосол, необходимо через верхнее отверстие, расположенное под заливной крышкой. При этом, крышка расширительного бачка должна быть открыта, дабы избежать воздушных пробок. После того, как охлаждающая жидкость достигнет нужного уровня, залейте тосол в расширяющий бачок, до отметки MAX. Теперь, закройте обе крышки, и заведите двигатель. Проверьте систему охлаждения на наличие течи, особенно в местах соединений. Если течь отсутствует, то Вы можете смело эксплуатировать свой автомобиль. Если же, при осмотре, Вы обнаружили потеки, то новый радиатор, скорее всего, бракованный.
Расширительный бачок
Вывод
Для того, чтоб не сталкиваться с частыми поломками, и с дорогостоящей заменой, лучше потратится один раз, и приобрести медный радиатор. Он, в случае появления трещины, запросто ремонтируется. Также, медный сплав имеет более сильную теплоотдачу, и поэтому, охлаждающая жидкость будет нагреваться не так сильно. Так что, не пожалейте денег, и приобретите образец из медного сплава. Таким образом, Вы сэкономите в дальнейшем и время, и деньги.
Крепление радиатора ВАЗ 2114. Замена радиатора ВАЗ 2115
Сегодня мы детально рассмотрим замену радиатора ВАЗ 2115 своими руками. Статья будет сопровождаться фотографиями и подробным описанием всех действий.
Теория.
Перегрев двигателя — страшное явление, которое сулит своему владельцу капремонт и серьезные денежные вливания. Для того чтобы предотвратить перегрев двигателя необходимо регулярно следить за уровнем охлаждающей жидкости, правильной работой термостата, а также состоянием радиатора охлаждения двигателя.
Обнаружив утечку охлаждающей жидкости, или лужи после длительной стоянки — проверьте радиатор двигателя на предмет утечки охлаждающей жидкости. Мокрый след или пробоина в радиаторе — сигнал для немедленного принятия мер. Если трещина или пробой имеет небольшие размеры можно попытаться запаять радиатор охлаждения. Кроме трещин и дыр в радиаторе причиной утечки могут быть нарушения в соединениях или ослабленные хомуты. Если же причина не в хомутах, а ремонт радиатора невозможен или нерентабелен — потребуется замена радиатора.
Как вы будете производить замену — решать вам, вариантов два: доверить выполнение специалистам СТО или произвести ремонт своими руками. Для тех, кто выбрав второй вариант, моя сегодняшняя статья как самостоятельно заменить радиатор ВАЗ 2115 — станет прекрасным руководством и помощником в выполнении данной работы. Замена радиатора ВАЗ 2115 своими руками
1. Первым делом необходимо опустошить радиатор, для этого слейте всю охлаждающую жидкость, которая имеется в системе охлаждения двигателя.
2. Проще будет если снять радиатор вместе с электрическим вентилятором.

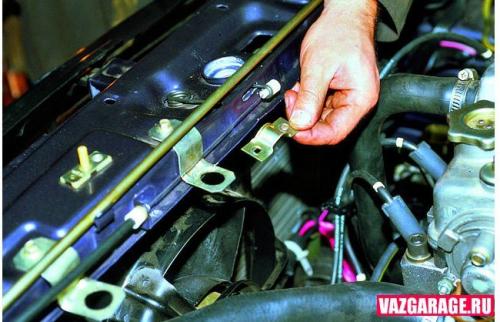

3. Используя торцовый на «8», открутите две гайки прижимной пластины, после чего снимите ее.
4. Снимите подводящий шланг радиатора с выпускного патрубка, для этого немного отпустите крепежный хомут.

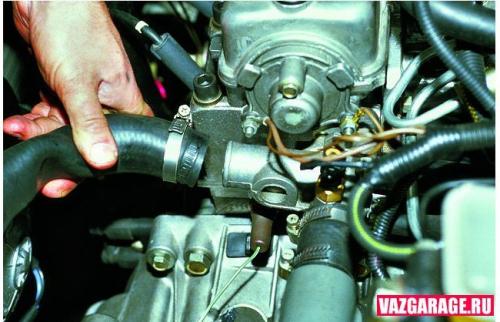

5. Аналогичным образом демонтируйте отводящий шланг радиатора с термостата.

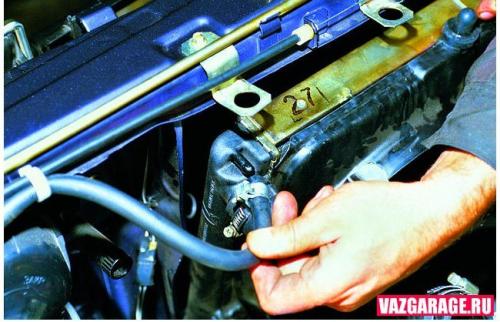

6. Теперь наклоните радиатор в сторону мотора и отпустите хомут пароотводящего шланга радиатора, затем аккуратно снимите его, чтобы не повредить пластмассовый штуцер радиатора.

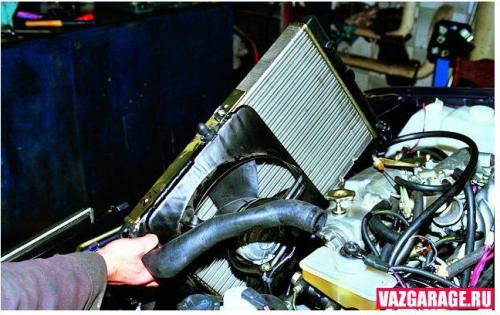

7. Достаньте радиатор охлаждения вместе с вентилятором, для этого немного наклоните его к двигателю. Если радиатор подлежит ремонту, вентилятор, скорее всего, снимать не потребуется, если же это замена радиатора — снимите вентилятор и установите его на новый радиатор
8. Чтобы снять электровентилятор используйте ключ на «10», с его помощью открутите два болта крепления и одну гайку.
9. Торцовым на «10» открутите гайку на верхнем креплении электровентилятора к радиатору.
10. Далее используя головку на «8», открутите две гайки крепления прижимной пластины, после этого снимите ее.
11. Снимите вентилятор охлаждения вместе с кожухом.
Замена радиатора ВАЗ 2115 своими руками завершена, все, что осталось это собрать все в обратной последовательности и залить охлаждающую жидкость. Напомним, что предыдущая статья была про замену рулевой рейки на ВАЗ 2115.
Замена радиатора печки ВАЗ 2114. ЗАМЕНА
Замена радиатора печки ВАЗ 2115 (ВАЗ 2113) ничем не отличается от замены на модели 2114, поэтому эта работа выполняется для перечисленных марок одинаково. Для проведения работ потребуются инструменты:
- Различные отвертки (крестовые, шлицевые, разной длины и размеров);
- Набор комбинированных ключей;
- Умелые руки и максимум терпения и аккуратности.
Нужно приготовить емкость для слива охлаждающей жидкости. Вместо отверток будет удобно воспользоваться шуруповертом.
Если нужно целиком снять печку, то и панель приборов снимается полностью. Для снятия радиатора печки панель разбирается частично, наполовину. Подобный ремонт проводить не слишком просто, но самостоятельно его все же сделать можно без наличия особых слесарных навыков. Необходимо только все делать аккуратно и не торопясь. Итак, что нужно, чтобы снять радиатор печки на ВАЗ 2114:
- Слить охлаждающую жидкость. Сначала снимаем пробку расширительного бачка и сливаем антифриз из основного радиатора, затем откручиваем пробку в блоке цилиндров и сливаем жидкость из блока.
- Снять автомагнитолу в салоне.
- Демонтировать заглушку, затем открутить шурупы рамки крепления комбинации приборов (всего четыре шурупа – два сверху и два снизу). Щиток приборов при этом не вынимается.
- Удалить с блока управления печкой все ползунки и ручки.
- Снять кожух рулевой колонки (крепления сверху и снизу).
- Демонтировать крышку диагностического разъема (находится под прикуривателем), отвернуть саморезы крепления самого разъема.
- Разъединить разъем прикуривателя.
Как снять радиатор ВАЗ 2114. Как снять и установить радиатор системы охлаждения на ВАЗ 2114
Статья для тех, кто планирует самостоятельно снять и установить на место радиатор системы охлаждения на автомобиле ВАЗ 2114, 13,15.
Снятие радиатора с машины:
- Первым делом нужно слить охлаждающую жидкость.
- Затем можно снять вентилятор. Если нет необходимости, то можно снять радиатор в сборе с вентилятором.
Ослабляем 2 хомута крепления верхнего и нижнего шлангов и отсоединяем их от радиатора.
При помощи пассатижей расшплинтовываем хомут и отсоединяем пароотводящий шланг радиатора от расширительного бачка.
Достаем радиатор из моторного отсека.Установка радиатора:
- Если вы ставите новый радиатор, то нужно переставить со старого резиновые опоры и пробку сливного отверстия, если на новом их нет.
- Устанавливаем все на место в обратном порядке.
- После установки нужно проверить герметичность соединений.
Перед установкой, его нужно почистить от мусора. Внутренности можно промыть моющим средством для системы охлаждения. Как поменять радиатор,снятие и установка на ВАЗ 2114-2115
Начнем с тосола, надо его слить, открутив сливную пробку на нижнем левом углу радиатора…
Радиатор Лада 2108-2115
…, а после – открутим фильтр воздушный (как у нас показано внизу на фото), который крепится на двух болтах,под головку на 13 – в данном случае. Освобождаем фильтр от воздуховода, ослабив хамут (под фигурную отвертку).
Далее, для того, чтобы освободить радиатор от “телевизора”, нам нужно открутить верхнее крепление радиатора сняв две гайки на 8 и освободив его от железного хамута.
Откручиваем гайки верхнего крепления радиатора
Замена радиатора…
После чего, ослабляем хомутик “обратки” расширительного бочка
Как открутить шланг обратки расширительного бочка

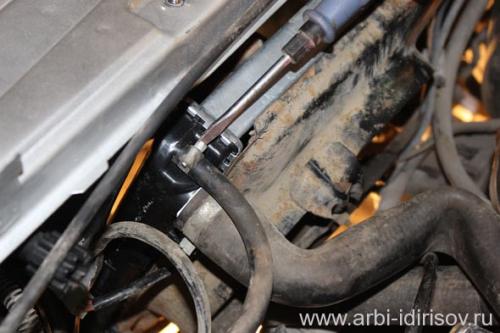

И переходим к патрубкам. На фото внизу показано, что их можно снять ослабив хомуты с помощью отвертки или ключом на 7 или 8.
Замена радиатора ВАЗ 2114 16 клапанная. Как снять старый?
Демонтаж радиатора охлаждения и его патрубков ВАЗ 2114
Перед тем, как будет произведена замена, вне зависимости от производителя транспортного средства, стоит помнить, что процесс демонтажа старого и монтирования нового радиатора должен производиться на холодный двигатель, и ВАЗ 2114 не является тому исключением. Кроме того, перед заменой данной запчасти необходимо отключить аккумулятор и слить охлаждающую жидкость, открутив пробку, расположенную внизу слева.
Во избежание получения ожогов, обязательно охладите двигатель, перед тем, как сливать охлаждающую жидкость.
- Слив жидкость для охлаждения, нужно снять воздушный фильтр, закрепленный двумя болтами, освободив фильтр воздуховода посредством ослабления хомута.
- После того, как радиатор будет освобожден от воздушного фильтра, необходимо демонтировать защитный экран, предусмотренный разработчиками ВАЗ. Для этого необходимо ослабить верхние крепления, снять железный хомут и ослабить хомут обратки расширительного бачка.
- Также следует снять патрубки: верхний можно демонтировать посредством ослабления железных хомутов с помощью ключа на 8 или отвертки, нижний же, в большинстве случаев, не только прикручен к термостату, а и посажен на специальный герметик, исключающий протекание жидкости из радиатора. Чтобы снять нижний патрубок, необходимо удалить герметик и ослабить хомут.
- Кроме того, необходимо обязательно отключить провод питания вентилятора, после чего саму деталь можно вынуть, сняв посадочные подушки.
Извлечение радиатора и его крепления
- Затем необходимо снять вентилятор, прикрученный на несколько гаек. Основная работа по демонтажу главной части системы охлаждения двигателя окончена, дело осталось за малым — её замена.
