Использование радиаторов в обогреве жилых помещений играет на сегодняшний день ключевое значение. Не все жилые объекты, особенно квартиры в многоэтажных домах, могут быть переоборудованы на внутрипольный обогрев. Поэтому основную работу по обогреву внутренних жилых пространств выполняют радиаторы или старые добрые и хорошо знакомые нам, батареи.

Радиаторы передают тепловую энергию от теплоносителя окружающему пространству. Передача тепла осуществляется за счет большой нагревательной поверхности нагревательного прибора. В современных моделях имеется ряд технических усовершенствований, благодаря которым стало возможным осуществлять подключение в самых разных вариантах и при любой схеме разводки.

в старых чугунных и стальных батареях имелось всего один верхний и один нижний патрубки, через которые подается горячая вода и осуществляется выход обратки.

В современных моделях помимо основных патрубков подачи и выхода, имеются встроенные воздухоотводчики. Такая конструкция батарей кардинально изменила качество функциональности отопительной системы. При наличии воздушных пробок в нагревательных приборах достаточно открыть спускной клапан и стравить воздух.

Во многом, благодаря современным моделям батарей отопления стало возможным выбирать наиболее удобную схему подключения, ставить нагревательные приборы в тех в местах жилого помещения, в которых они максимально эффективны. Качество работы отопительного водяного контура зависит от правильно сделанной обвязки. Процесс является необходимым, если вы используете трубопровод, сделанный из полипропиленовых труб.

Важно! При наличии металлических стояков обвязка делается из других расходных материалов. Это могут быть металлические медные трубы или металлопластик

Использование полипропиленовых труб в данном случае категорически запрещается.

Причина несовместимости металлических труб с полипропиленовыми изделиями — наличие резьбового соединения. Учитывая тот факт, что пропиленовые трубы имеют высокий коэффициент теплового расширения, при подаче горячего теплоносителя резьбовое соединение потеряет свою герметичность и устойчивость. Поэтому, желая подключить радиатор отопления из полипропиленовых труб, старайтесь использовать фитинги, переходники и муфты, изготовленные из аналогичных материалов.

Монтаж радиаторов отопления полипропиленом. Монтаж отопительной системы своими руками

Перед тем, как варить отопление в частном доме, нужно запастись следующими инструментами для пайки полипропиленовых труб:

• Шейвер, позволяющий удалить армирование из участка пайки и снять фаску на трубе;
• Труборез;
• Паяльник для полипропиленовых труб с набором насадок необходимого диаметра.

Технология соединения труб выглядит следующим образом:

1. Сначала нужно надеть шейвер на трубу и несколько раз провернуть, чтобы убрать слой алюминия. Если этого не сделать, металл при контакте с жидкостью постепенно будет повреждаться, тем самым оказывая негативное влияние на всю отопительную систему.
2. Насадка паяльника разогревается до нужной температуры, после в раструб вставляется труба, а на противоположную сторону насадки надевается фитинг.
3. Когда детали немного оплавятся, их нужно совместить с некоторым усилием и задержать в таком положении на несколько секунд. После застывания пластика можно приступать к пайке следующего участка.

Возле выходного патрубка котла устанавливается группа безопасности. Место установки обуславливается тем, что именно на этом отрезке системы поднимается давление при нарушении функционирования системы. Расширительный бачок можно монтировать где угодно, но есть один нюанс: при установке бачка перед насосом расстояние между ними должно составлять больше двух диаметров розлива, а если бачок крепится за насосом, то расстояние увеличивается до десяти диаметров розлива. Несоблюдение этого правила приводит к преждевременному выходу мембраны из строя – а определить неполадку сразу вряд ли удастся, поэтому придется думать еще и о том, как проверить отопление в частном доме.

Иногда возникает вопрос о том, можно ли гравитационную систему переделать в отопление с принудительной циркуляцией. Ответ на данный вопрос утвердительный – при необходимости насос устанавливается в любой контур, что позволяет полностью переделать отопление в частном доме.

• Диаметры и конфигурация разводки выбираются таким образом, чтобы система могла работать с естественной циркуляцией;
• Параллельно разводке перед котлом врезается две подводки, к которым подключается циркуляционный насос;
• Врезки разделяются между собой обратный шаровым клапаном.

Когда насос работает, клапан замыкается и полностью закрывает проход в байпасе, за счет чего обеспечивается принудительная циркуляция теплоносителя. При отключении насоса отопление автоматически переключается на естественную циркуляцию – клапан открывается, теплоноситель продолжает движение. Конечно, обратный клапан можно заменить вентилем или шаровым краном – но в таком случае переключать режим работы системы придется вручную.

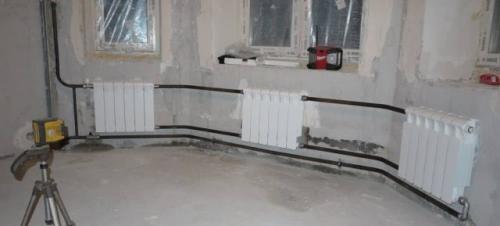

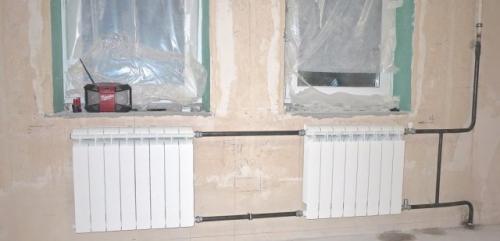

Как подключить вторую батарею отопления. Можно ли наращивать батареи в квартире

Правильно соединить два радиатора отопления между собой несложно, гораздо проблемнее проконтролировать результат работы. Проверить качество сборки под давлением воды можно лишь при заполнении системы отопления перед началом отопительного сезона. В этом случае существует определенный риск появления течи на плохо упакованном соединении, в результате – скандал с соседями снизу и долгие препирательства с ЖЭКом. Поэтому браться за соединение отопительных радиаторов можно лишь в том случае, если уверены в том, что сможете соединить трубы и гайки на секциях на гарантированно качественном уровне.

Кроме того, прежде чем планировать наращивание батарей отопления в квартире, нужно учесть следующее:

• Закон прямо запрещает демонтаж, замену или наращивание количества радиаторов отопительной системы. Формально нарастить батарею отопления в квартире могут лишь работники ЖЭКа по согласованию с теплосетью;
• Реальные технические характеристики системы в многоэтажном доме могут не соответствовать проектным данным. Это самая серьезная проблема, решить которую собственными силами очень сложно.

Для частника наращивание количества обогревателей ограничено лишь сопротивлением теплообменника котла

Понятно, что схема соединения радиаторов отопления в частном доме может быть достаточно произвольной, нужно лишь правильно посчитать площадь сечения труб на выходе из котла отопления и сравнить с изменением аналогичной характеристики после предполагаемого наращивания радиаторов отопления. Обычно для одно-двухэтажных зданий проблем с соединением двух батарей отопления между собой не возникает. В остальных случаях хозяева, перед тем как присоединить дополнительные секции радиаторов отопления, устанавливают между ними балансировочные краны – задвижки, с помощью которых выравнивают давление и обеспечивают стабильное отопление по всем этажам, от подвала до утепленного чердака.

Как быть юридически с наращиванием секций радиаторов

Любые обращения в ЖЭК или в управляющую компанию с просьбой разрешить дополнительное присоединение радиаторов отопления заканчиваются ничем. Конторы теплосети также не реагируют на просьбы об увеличении количества регистров. Причина такого поведения проста – они не знают, как правильно сделать перерасчет характеристик системы отопления, чтобы установка дополнительных радиаторов не сказалась на уровне обогрева в других квартирах, подключенных к стояку.

Чугун нужно промывать или менять на биметалл

Можно проигнорировать требования и ожидать, что вполне реально, штрафных санкций за переделку. Так поступают практически все, кому приходится жить в старых хрущевках с чугунными батареями.

Второй путь сложнее:

• Нужно заказать проект расчета балансировки расхода по стояку с учетом того, сколько планируется соединить дополнительных радиаторов. Документы массово делают для тех, кто переходит индивидуальное отопление, поэтому все это реально;
• Получить решение суда о понуждении ЖЭКа или управляющей компании выполнить работы. Правда, присоединить радиаторов больше, чем указано в проекте, не получится.

На законное решение проблемы наращивания батарей могут уйти годы, поэтому нужно искать компромисс. Возможно, поставить дополнительные секции или заменить чугунные батареи на более современные биметаллические модели. Формально это решение проблемы.

Что сделать с системой отопления

Наращивание количества радиаторов отопления, подключенных к одному стояку, может не дать требуемого эффекта, даже если вместо штатной «восьмерки» соединить 20-30 дополнительных радиаторов отопления.

Для того чтобы система заработала, необходим определенный перепад давления горячей воды в трубах. Чем он выше, тем больше скорость потока и выделение тепла на радиаторах. На старых, забитых ржавчиной и грязью теплоцентралях давление падает очень быстро.

Если квартира на первом-втором этаже, то есть смысл попытаться присоединить несколько дополнительных радиаторов. На последних этажах многоквартирного дома можно даже соединить в одну конструкцию две-три батареи. Греть будут только регистры первой, присоединенные дополнительные секции на остальных радиаторах так и останутся холодными.

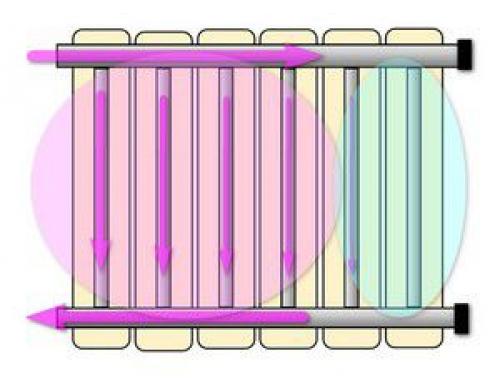

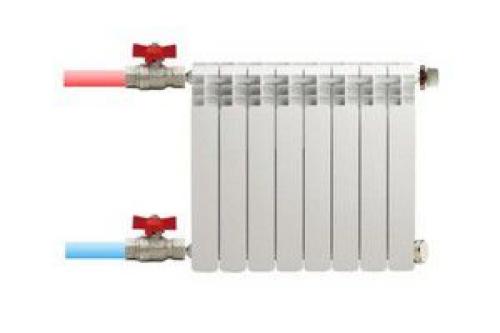

Подключение батарей отопления с нижней подачей. Зависимость эффективность радиатора от схемы его врезки в систему

Для чего говорилось все то. что размещено в предыдущих разделах статьи? А дело в том, что от взаимного расположения подающей и обратной трубы очень серьезно зависит теплоотдача радиатора отопления.

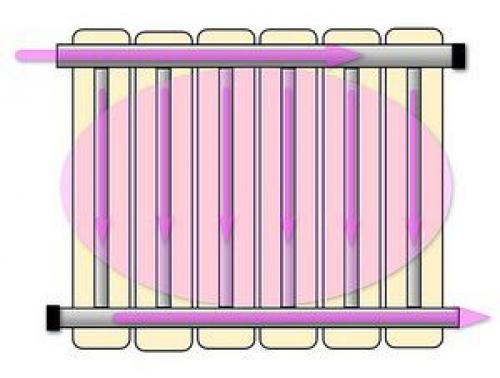

Схема врезки радиатора в контур	Направление потоков теплоносителя

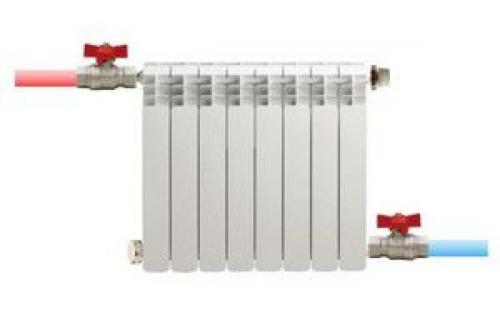

Диагональное двухстороннее подключение радиатора, с подачей сверху
Такая схема считается наиболее эффективной. В принципе, именно она берется за основу при расчете теплоотдачи конкретной модели радиатора, то есть мощность батареи пори таком подключении принимается за единицу. Теплоноситель, не встречая никакого сопротивления, полностью проходит через верхний коллектор, через все вертикальные каналы, обеспечивая максимальную теплоотдачу. Весь радиатор прогревается равномерно по всей своей площади.

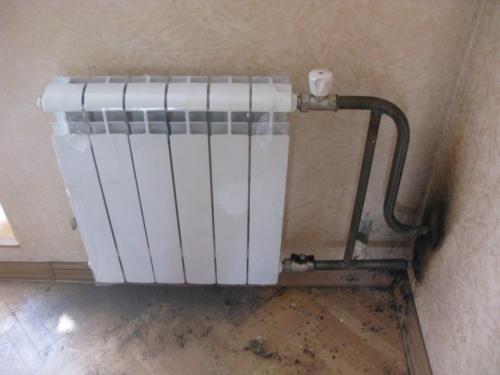

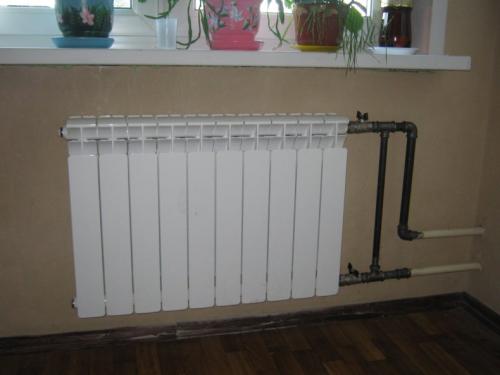

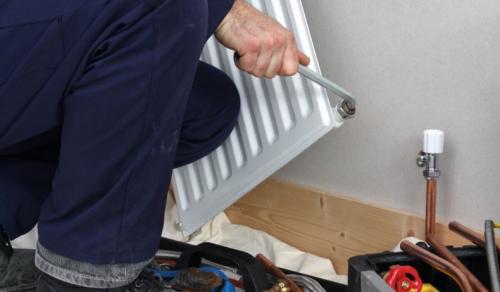

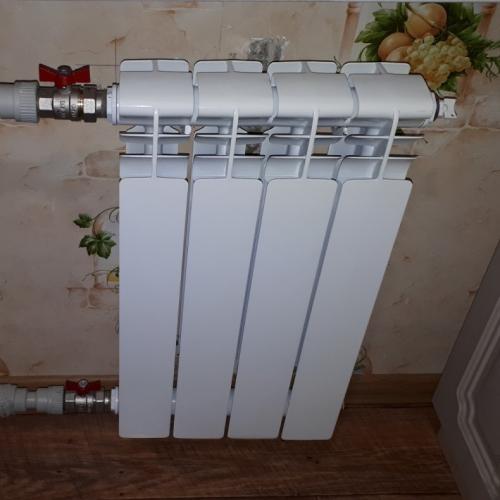

Установка батарей отопления в квартире. Замена батарей отопления — подробная инструкция, как проложить и правильно поменять батареи (все от выбора до подключения)

Если зимой квартира не может прогреться, то значит пора менять радиаторы отопления. В этом деле легко ошибиться, особенно, когда у вас нет опыта и должных знаний.

Чтобы работа прошла хорошо и потом не возникло никаких проблем при эксплуатации, следует ознакомиться с материалом. Далее разберем, как поменять батареи своими руками, что для этого нужно и порядок действий.

Главная причина, из-за которой отопительный прибор приходит в негодность — срок эксплуатации. Любая техника со временем выходит из строя, также и с батареями, которые просто загрязняются и приходят в негодность.

Начальный этап замены радиаторов отопления

Если ваш дом подключен к центральному отоплению, то в первую очередь придется отправиться в службу эксплуатации, где необходимо согласовать предстоящие работы по замене батарей в квартире.

Здесь же специалисты вам приведут все расчеты и смогут назвать необходимое число секций конкретно для вашей квартиры. Хотя также вы можете провести расчеты самостоятельно.

Перед расчетами необходимо собрать некоторую информацию:

1. Определить тип используемой котельной. Это может быть центральная или индивидуальная система.
2. Двух- или однотрубная система отопления.
3. Характеристики подводящих труб и теплоносителя.

Самые распространенные модели радиаторов — биметаллические или алюминиевые, что объясняется их надежностью и долгой эксплуатацией. Перед проведением расчетов необходимо определиться с типом батареи.

Также следует учитывать максимальное давление, температуру и теплоотдачу, указанные в характеристиках радиатора.

Если вы собираетесь менять не только батареи, но и трубы, то придется позаботиться о дополнительных материалах. В основном сюда относится сталь, металлопластик или полипропилен. Большинство специалистов рекомендуют брать именно стальные трубы. Вместе с этим понадобится и оборудование для сварочных работ.

Главное — уделите достаточно внимания для соединений. Эти места самые проблемные и если выполнить работу некачественно, то в дальнейшем могут быть протечки.

Самыми популярными являются МП-трубы, они обладают отличным соотношением цены/качества.

Еще один критерий, который вам потребуется при монтажных работах — крепежные элементы. Подберите их конкретно под свой радиатор отопления. Обычно применяется два кронштейна (снизу и сверху). Чтобы избежать возможного перекоса, воспользуйтесь уровнем. Хотя некоторые батареи специально монтируют с небольшим наклоном, что создаст отведение воздуха. Если в вашей батарее более 12 секций, то придется взять еще один дополнительный кронштейн.

Монтажные работы

Установка батарей производится под окном, что объясняется компенсацией тепла при попадании уличного воздуха через оконный проем.

При установке обязательно учитывайте следующие критерии:

1. Расстояние от стены — 2 сантиметра.
2. От пола — 12 см.
3. От подоконника — 10 см.

Представленные параметры не являются строгим правилом, а всего лишь рекомендациями.

Теперь рассмотрим инструкцию по замене радиаторов.

Демонтаж старых радиаторов отопления

Вам потребуется следующий список инструментов:

• Паяльник;
• Газовый и разводной ключ;
• Дрель;
• Болгарка для резки металла;
• Уровень, рулетка и карандаш.

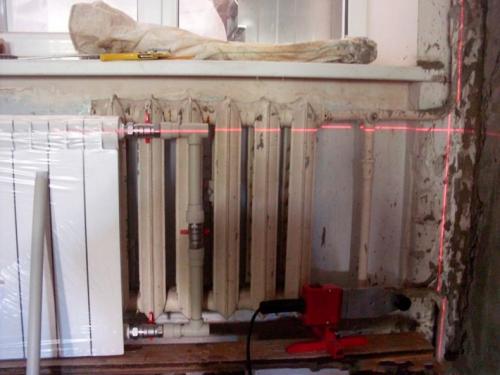

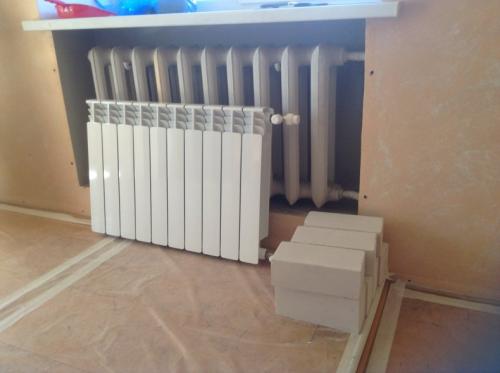

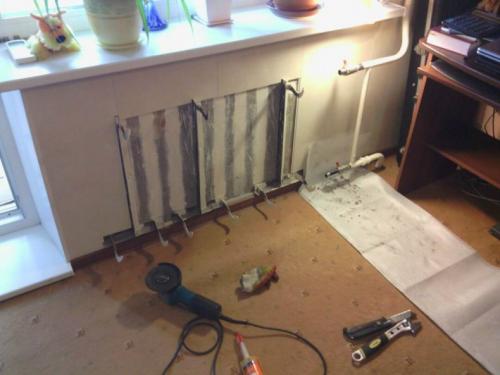

Первым делом производим демонтаж непригодного отопительного прибора. Для этого:

1. Скручиваем контргайки вверху и внизу.
2. Определяем места для реза с помощью уровня. Ставим его таким образом, чтобы на самой трубе оставалось приблизительно пару сантиметров резьбы.
3. Затем ставим отметки на трубах и срезаем, после чего снимаем радиатор с кронштейнов.
4. Если вы купили радиатор другого размера, то придется отрезать трубы и подгонять все под нужный размер, а затем сделать на них резьбу. Если в вашем доме старые трубы, то используйте сварку, иначе при использовании резьбы она может разорваться на линии шва.

Если труба слишком короткая, то для подгонки сделайте вставку, воспользовавшись экопластом или просто спаяйте нужную длину.

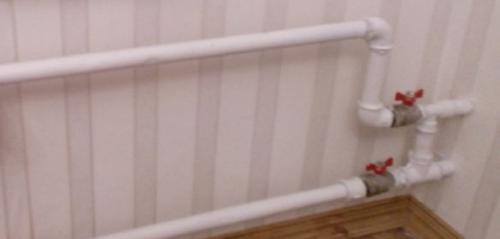

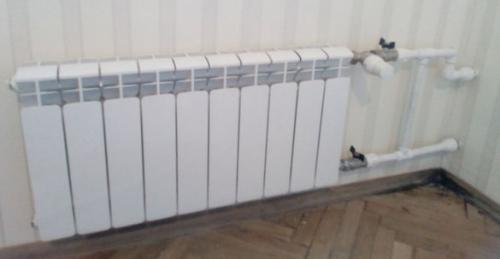

Неправильное подключение радиаторов отопления. Неправильное подключение радиатора отопления

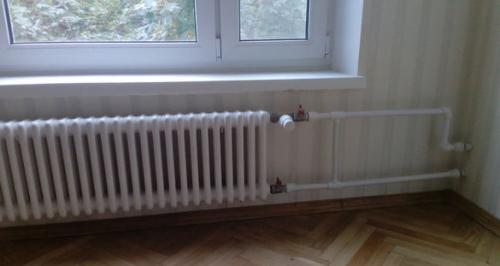

Неправильное подключение радиатора отопления к стояку может стать причиной того, что радиатор будет давать мало тепла или не греть совсем. В этой статье хочу привести такой пример и способ устранения неполадки.

В качестве примера приведу фото. Ниже мы рассмотрим все недочеты, которые допустил сантехник при монтаже.

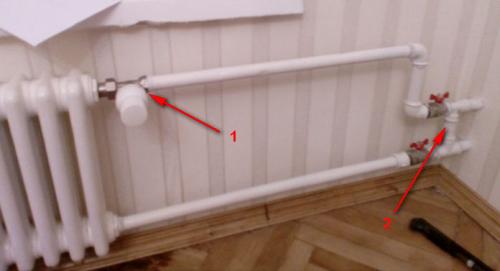

1. Терморегулятор.

Неправильная установка терморегулятора радиатора отопления

Первое, на что мы обратили внимание, — это неправильное положение головки терморегулятора (этот прибор могут ещё называть термоголовкой или термостатом). Терморегулятор был развёрнут головкой вверх (фото сделано после того, как мы изменили её положение), а это неправильно. Почему? Вы поймете, если познакомитесь с принципом работы термоголовки.

Принцип работы термоголовки

В сильфоне терморегулятора находится жидкость, чувствительная к изменению температуры окружающей среды (при повышении температуры значительно расширяется, при понижении — сужается).

Например, регулятор установлен в положении «3» (это примерно 20 ºС). Если в помещении температура поднимается выше заданной, жидкость нагревается, расширяется, давит на шток клапана, тем самым перекрывая просвет в трубопроводе, что приводит к замедлению циркуляции теплоносителя и понижению температуры. При понижении температуры — жидкость сжимается, шток клапана поднимается, теплоноситель циркулирует быстрее и отдаёт больше тепла.

Обратите внимание! Жидкость реагирует не на температуру теплоносителя, а именно на температуру окружающего воздуха.

Принцип работы терморегулирующей головки радиатора отопления наглядно проиллюстрирован в этом

Как правильно установить термоголовку

Частой ошибкой мастеров является монтаж термостата головкой вверх. Что происходит в этом случае: от трубопровода в помещение поступает дополнительное тепло, теплый воздух движется вверх, обтекая термоголовку, жидкость в нем нагревается, и клапан закрывается раньше, чем в помещении поднялась заданная температура.

Вывод. Головка должна быть направлена в сторону, чтобы термостат реагировал на реальную температуру в помещении.

Но в нашем случае изменение положение терморегулятора ни к чему не привело. Значит причина того, что радиаторы не грели, была не в этом.

Байпас. Ошибка №2

Байпас (англ. bypass — обход) — перемычка между подающим и обратным трубопроводом. В двух словах поясню, для чего нужен байпас в разводке системы отопления. В случае, если вы перекроете краны на радиаторе (подающий и обратный), циркуляция теплоносителя будет осуществляться в обход батареи, через байпас (имеется в виду однотрубная схема разводки). Если же у вас такой перемычки нет, то когда вы закроете краны, тепло пропадёт не только у вас, но и у всех соседей снизу и сверху по стояку. По сути, вы перекроете весь стояк.

В нашем примере по поводу байпаса есть несколько замечаний. Теплоноситель по стояку, как любая жидкость, циркулирует по пути наименьшего сопротивления. Оба наши замечания будут основаны на этом тезисе.

1. До ремонта в квартире стояли узенькие радиаторы — 20 см. по осям. Их заменили на новые — 50 см. по осям. Стояк проходит в стене. Изменить расстояние между подающим и обратным трубопроводом прямо на стояке весьма затруднительно. Значит, нужно разводить подводку снаружи стены. Вот здесь мастер и допустил ошибку, установив перемычку сразу на выходе из стены. Теплоноситель поступает по стояку сверху вниз. Чтобы попасть в радиатор, ему нужно преодолеть два поворота. Как я говорил выше, жидкость будет двигаться по пути наименьшего сопротивления: она пойдет в обход радиатора, через байпас.
2. Возможно, удалось бы избежать такой ситуации, установив перемычку меньшего диаметра. Таким образом, теплоноситель, несмотря на преграды, пошел бы по трубопроводу большего сечения.

Как правильно подключить радиатор отопления

Здесь много разглагольствовать не буду — всё проиллюстрировано на фото:

Мы сделали байпас меньшего диаметра и перенесли его ближе к радиатору. Но на этом проблемы не закончились. Сантехник из местной обслуживающей компании, который перекрывал стояк, по окончании работ просто открыл стояк, не спустив воздух. Почему он этого не сделал, он обосновать не смог. Промычал что-то типа: «Нужно подождать несколько часов». В итоге заказчица ещё несколько дней воевала с обслуживающей организацией, пока тепло пошло в квартиру.
