Правильная установка батарей отопления в квартире. Как правильно установить батарею под окном
Через окна происходят самые большие потери тепла. Поэтому правильная установка батареи под окном особенно важна.
- Радиатор должен быть расположен точно посредине окна – так он будет отсекать холодный воздух Основная задача радиатора, расположенного под окном - создать тепловую завесу. Он не позволит охлажденному от окна воздуху попасть внутрь помещения. и не даст ему распространиться по квартире.
- Высота установки радиатора от пола должна составлять 5-10 см. Если промежуток будет больше – образуется прослойка холодного воздуха. Если меньше – под батареей будет сложно убирать.
- Расстояние от стены должно быть не менее 5 см, чтобы не затруднять конвекцию воздуха. Иначе батарея будет обогревать стену здания, а не помещение.
Важно
Если радиатор оборудован отсекателями воздуха (см. фото), расстояние от него до подоконника должно быть более 5 см. Если подоконник широкий и выступает за радиатор, на каждый 1 см этой разницы нужно прибавить 2 см к промежутку между ним и батареей.
Такой радиатор будет отводить теплый воздух чтобы подоконник не мешал его циркуляции
Для радиаторов без отсекателя воздуха минимальное расстояние до подоконника — 10 см плюс 3 см за каждый 1 см выступа. Установка радиаторов отопления под окном впритык к подоконнику помешает конвекции воздуха. А это приведет к снижению теплоотдачи.
Если расстояние между окном и полом слишком мало и не получится соблюсти описанные выше нормы, лучше поставить низкий радиатор с большим количеством секций. Так можно избежать чрезмерных потерь тепла и более эффективно обогреть помещение.
Монтаж радиатора отопления инструкция. Монтаж и подключение радиаторов отопления своими руками
Что необходимо для монтажа
Кран Маевского или автоматический воздухоотводчик
Заглушка
Запорная арматура
Где и как разместить
Крепление к стене
Крепление к полу
Как правильно установить
Варианты обвязки радиаторов отопления
Обвязка при диагональном подключении
Обвязка при одностороннем подключении
Обвязка при седельном подключении
Заключение
В инструкции написано, что установку радиаторов должны выполнять специалисты. Кто-то экономит на вызове профессиональных монтажников и делает все сам. Несмотря на то, что для мужчины с руками, не существует невыполнимых задач, эта статья не для того, чтобы вы прочли и взялись за самостоятельную установку радиаторов отопления. Она для того, чтобы вы задумались: а сможете-ли сделать это сами.
Здесь всего лишь малая часть того, что надо знать при монтаже системы.
что необходимо для монтажа
для установки секционного радиатора понадобятся комплектующие и инструменты. в набор необходимых для работы элементов входят:- комплект установочный;
- комплект терморегулирующий;
- герметик-гель;
- дрель со сверлами по бетону;
- разводной или гаечные ключи с открытым зевом;
- ацетон для обезжиривания;
- строительный уровень;
- чистая ветошь;
- рулетка;
- карандаш или маркер.
Компания STOUT предлагаетдля подключения.
К обязательной арматуре, применяемой для монтажа радиаторов относятся:
- Устройство для выпуска воздуха – кран Маевского.
- Заглушка.
- Запорная арматура.
Рассмотрим более подробно важные составляющие элементов отопления.
Кран Маевского или автоматический воздухоотводчик
Кран Маевского или устройство для спуска воздуха оборудован игольчатым клапаном. Это замена обычным водопроводным вентилям, которые когда-то ставили в чугунные батареи.
Альтернатива крану – автоматические устройства. Воздухоотводчики бываютиподключения,о ивыпуска воздуха.
Рис. Автоматические воздухоотводчики (краны Маевского)Кран для воздухоотведения устанавливается в верхней точке алюминиевого или биметаллического радиатора в местах, где вероятно скопление воздуха, вызывающего завоздушивание системы. Для того, чтобы воздухоотводчик можно было без лишних проблем демонтировать, перед ним устанавливают запорный отсечной вентиль. Воздух спускается автоматически, но для этого надо на пару витков открутить защитный колпачок.
заглушка
заглушку ставят на последний четвертый выход батареи, не задействованной входным и выходным трубопроводом и краном маевского. заглушка может быть изготовлена из никелированной и обычной латуни сирезьбой. на сайте компании stout можно найти.запорная арматура
к элементам запорной арматуры относятся запорные вентили или шаровые краны. вентили могут быть регулируемыми. устанавливаются на притоке и на обратке из батареи. при необходимости вентилем перекрывают поступление теплоносителя к батарее. шаровым краном можно только отключить радиатор. настраивают теплоотдачу регулируемым вентилем.где и как разместить
эффективная работа отопления в комнате зависит от правильности монтажа батарей. расстояние от радиатора до подоконника окна в комнате должно быть не менее 100 – 120 мм. от радиатора до пола в пределах 80 – 120 мм. от стены радиатор должен быть на расстоянии 30 – 50 мм.Крепеж должен быть как минимум на три кронштейна, симметрично окну, при этом учитывается, что длина радиатора должна быть 70 или 80% от ширины окна. Кронштейны поддерживают его сверху и снизу.
Крепление к стене
Для того, чтобы радиатор в комнате выглядел красиво и не заваливал свои стороны вправо или влево наносим разметку.
Чертим вертикальную ось, затем, используя строительный уровень, проводим горизонтальную линию по уровню трубы от стояка.
Следующий этап разметки: определяем места, где будут размещены крепления. По вертикали они должны располагаться между секциями.
Перед установкой обезжириваем резьбы арматуры. Особенно это важно, если фитинг не новый.Как добавить батарею в систему отопления. Как же добавляют секции
После того, как вы опытным путям определили, что причиной прохладной температуры в доме является вовсе не засоренность радиатора, следует найти недалеко от своего дома (чтобы вам не пришлось ехать за тридевять земель и тем самым тратить свое время) магазин, который занимается продажей теплотехники. Необходимо купить такие же секции, которыми оснащен ваш радиатор – из чугуна, алюминия, либо биметаллические .
Не должно получиться так, что вы выберете неподходящие секции – из-за такой ошибки у вас просто-напросто не получится добавить их, то есть потраченные деньги окажутся выкинутыми на ветер, поэтому будьте внимательны. Процедура наращения секций выполняется в одинаковой поочередности действий для всех типов радиаторов отопления.
Для стыковки секций, необходимо соединительная гайка — ниппель
Приступаем непосредственно к увеличению количества секций. Первым делом необходимо открутить футорку с помощью радиаторного ключа с той стороны, к которой вы планируете добавить еще один или несколько элементов. После того, как вы раскрутили футорку, в участок состыковки секций накладывается ниппель (соединительная гайка). Необходимо учитывать следующую важную особенность: резьба на разных концах ниппеля разная, и чтобы правильно выполнить установку новых секций вы должны руководствоваться следующими правилами:
- Правая часть ниппеля должна быть направлена в сторону, где будет выполняться соединение с новым элементом;
- Соответственно левая – в сторону уже присутствующих секций радиатора отопления.
Для того чтобы не допустить в дальнейшем протекания батареи, следует надеть на ниппель межсекционные прокладки (они могут быть резиновыми, паранитовыми, либо гелевыми)
При этом надевать их нужно осторожно и аккуратно – это послужит гарантом того, что прокладка будет располагаться максимально ровно, без нежелательных перекосов. Далее нужно затянуть резьбу
Это действие тоже должно осуществляться без резких движений, в неторопливом ритме, и внимательно. Если вы хотите качественно нарастить радиатор отопления, то о никакой спешке не может быть и речи.
Чтобы не допустить протекания, необходима межсекционная прокладка
Крайне нежелательно повреждение металлической нарезки – из-за этого могут появиться не самые безобидные проблемы, на решение которых придется дополнительно тратить собственное время и финансовые средства.
Увеличенный в размерах радиатор нужно поместить обратно на кронштейн и возобновить соединение с трубой центрального отопления. Чтобы это сделать необходимо вооружится гаечным ключом соответствующего диаметра и паклей, которая необходима для обматывания трубной резьбы при прикручивании радиатора.
Добавить секций радиатору отопления несложно, для этого не нужно 10 лет работать в бригаде монтажников отопления. Но без серьезного подхода, наличия элементарных инструментов и удалению этому процессу своего личного времени не обойтись. Впрочем, можно прибегнуть и ко второму варианту решения проблемы с недостаточной обогреваемостью помещения – стать клиентом предоставляющей такие услуги компании, работники которой выполнят все сами, быстро и качественно.
Как добавить батарею в систему отопления: шаги к теплу
Если вы обнаружили, что причина прохладной температуры в вашем доме не связана с засоренностью радиатора, то следующим шагом будет добавление новых секций в систему отопления.
Для начала вам нужно найти магазин, который занимается продажей теплотехники, и купить секции, соответствующие вашему радиатору из чугуна, алюминия или биметаллика. Важно быть внимательными при выборе секций, чтобы избежать ошибок и потраченные деньги не оказались пустыми.
Процесс добавления секций выполняется по схожим шагам для всех типов радиаторов отопления.
Шаг 1: подготовка к добавлению секций
Для начала открутите футорку с помощью радиаторного ключа с той стороны, к которой вы планируете добавить новые секции.
Шаг 2: стыковка секций
В участок состыковки секций накладывается ниппель (соединительная гайка). Важно учитывать, что резьба на разных концах ниппеля разная, и для правильной установки новых секций вам нужно руководствоваться следующими правилами:
- Для секций из чугуна и алюминия: резьба на обоих концах ниппеля должна быть одинаковой.
- Для секций из биметаллика: резьба на обоих концах ниппеля должна быть одинаковой.
Шаг 3: добавление межсекционных прокладок
Чтобы предотвратить протекание батареи, наденьте на ниппель межсекционные прокладки (они могут быть резиновыми, паранитовыми или гелевыми).
Следите за тем, чтобы все соединения были герметичными, и только после этого можно продолжать работу.
Добавление секций в систему отопления – это простой и эффективный способ обеспечить комфортное жилье, и с помощью этих шагов вы сможете это сделать самостоятельно.

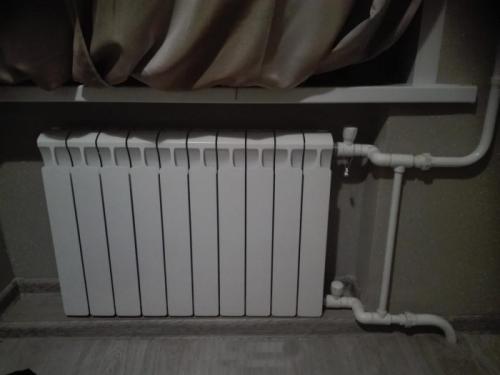

Установка радиаторов отопления своими руками. Установка батарей отопления в частном доме: монтаж радиаторов, как установить, правильно поставить
Монтаж и установка батарей отопления в частном доме – от выбора до пошагового руководства по устройству
Размещение приборов отопления
Имеет большое значение не только то, как соединить радиаторы отопления между собой, но и правильное их расположение по отношению к строительным конструкциям. Традиционно отопительные приборы устанавливаются вдоль стен помещений и локально под окнами, чтобы снизить проникновения потоков холодного воздуха в самом уязвимом месте.
На это в СНиП по установке теплового оборудования есть четкая инструкция:
Биметаллические отопительные приборы
Чтобы понять, как соединить между собой биметаллические радиаторы, нужно знать, что они практически все подходят под любой вид соединения:
Наиболее эффективным для биметаллических батарей считается диагональное подключение, особенно если речь идет о большом количестве секций в приборе. Хотя очень широкие батареи, укомплектованные десятью и более секций нежелательно применять.
Схемы подключения радиаторов к контуру отопления
Поскольку подключение радиаторов отопления к магистрали может отличаться, от схемы зависит эффективность теплообмена
Важно выбрать оптимальное направление движения теплового носителя через прибор. Его ток зависит от динамического напора жидкой среды и разницы температур в полости радиатора
Диагональное подключение
Монтаж радиаторов отопления с диагональным подключением и верхней подачей считается самым эффективным, поскольку приборы обладают максимальной теплоотдачей. Это объясняется тем, что при таком подключении теплоноситель не встречает на своем пути никаких препятствий. Жидкость полностью заполняет верхний коллектор и, протекая по вертикальным каналам, попадает в нижний коллектор. Это способствует равномерному прогреву всей площади прибора, поэтому теплоотдача батареи максимальная.
Диагональное подключение радиаторов отопления с подачей снизу используется редко. В батареях с большим количеством секций образуется застойная область с температурой теплоносителя ниже нормы в районе патрубка, в который врезается обратка. Потери эффективности теплообмена при этом могут доходить до 20%.
Одностороннее с верхней и нижней подачей
Вариант присоединения приборов к магистрали с верхней односторонней подачей обычно используется при однотрубной разводке многоэтажек с верхней подачей или в нисходящей вертикальной сети с нижней разводкой.
Эта схема больше подходит радиаторам с небольшой длиной. Но при большом количестве секций кинетической энергии теплового носителя может быть недостаточно для полноценного прохождения потока по коллектору. Если используется монтаж батарей отопления с односторонней верхней подачей, то приходится мириться с уменьшением тепловой мощности максимум на 5%.
Одностороннее нижнее подключение нельзя назвать эффективным, но оно часто используется в многоэтажках с однотрубной разводкой. Недостаток заключается в образовании застойной зоны в удаленной от входа части прибора. Из-за этого дальний край батареи будет холоднее. В таком случае снижение эффективности теплоотдачи может доходить до 22%.
Как правильно установить радиатор отопления в частном доме. Расположение радиаторов
Выбор места для установки отопительных радиаторов осуществляется главным образом в зависимости от конкретных особенностей здания. В частности, нужно учитывать расположение окон – в большинстве случаев установка батарей отопления в частном доме выполняется именно под ними. Отсутствие батарей в данных участках приводит к беспрепятственному проникновению холодного воздуха на нижний уровень помещения.
В нормативах указано, что наиболее эффективная защита от попадания холода через окна достигается в том случае, если ширина батареи составляет минимум 70% от ширины самого окна. Несоответствие размеров радиатора не позволяет ему демонстрировать высокую теплоотдачу и позволит холоду поступать в помещение, где он станет причиной образования конденсата.
Выполняя монтаж радиаторов в частном доме, нужно также обратить внимание на то, чтобы подоконник не закрывал их полностью – чтобы движение разогретых воздушных масс было возможным, им необходимо создать подходящие условия. Самым лучшим вариантом будет своевременное проектирование отопительной системы с учетом особенностей установки радиаторов и использование защитных экранов, обеспечивающих эффективную теплоотдачу и защищающую жильцов от случайного контакта с батареей.
Если дом находится в регионе, который характеризуется суровым климатом, может потребоваться установка радиаторов возле входной двери, причем расстояние от нее желательно свести к минимуму. Ко всем радиаторам нужно обеспечить простой доступ, чтобы при необходимости можно было быстро вмешаться в их работу.
Как правильно установить батарею под окном. Правильная установка радиаторов отопления в нише
Бывает, что в многоквартирных домах предусмотрена ниша под старые чугунные радиаторы. Такой способ установки батарей отопления малоэффективен, но иногда нет других вариантов. Поэтому рассмотрим и его.
- Расстояние между боковыми и задней стенками ниши до радиатора должно быть минимум 5 см.
- Доступ воздуха снизу не должен быть затруднен, как и выход его сверху. Расстояние от нижней и верхней части радиатора до стенок должно быть более 10 см.
Декоративная решетка должна способствовать конвекции. Лучше всего подойдет накладка из диагональных планок. Промежуток в нижней части радиатора лучше не закрывать решеткой, чтобы обеспечить оптимальную конвекцию воздуха.
Последние публикации:
- Какой кондиционер лучше, мобильный или сплит система? Давайте разбираться
- Почему молоко обязательно хранить в холодильнике и что будет, если этого не сделать
- Оптимальная температура в холодильнике и морозильной камере. Как подобрать, настроить, изменить. Правильное расположение продуктов, сроки хранения и температуры.
- Как дольше сохранить в холодильнике: укроп, петрушку, салат, рукколу, шпинат и остальное
- 12 способов: Как охладить комнату и квартиру в жару без кондиционера. Советы по выживанию.
Если ниша сделана в парапете, расположенном вдоль стены, ее верхнюю часть лучше закрыть декоративной решеткой, а не сплошной накладкой.
Батарея в нише под окном должна быть расположена так, чтобы до подоконника оставалось расстояние. Оно должно быть в два раза больше того, насколько подоконник выступает от стены. Например, если подоконник выходит за стену на 15 см, расстояние от него до ниши должно составлять 10 см.
Как установить дополнительные батареи отопления. Сборка дополнительных секций радиатора отопления
Радиатор и добавляемую секцию укладывают на плоскую поверхность, причем, сборку проще производить на полу, буквально на коленках, чем на кажущемся удобным столе. Оба ниппеля с насаженными на безрезьбовую гладкую среднюю часть межсекционными прокладками из паронита или резины вкручиваются в очищенные от грязи и ржавчины резьбовые входы большего радиатора. Со свободного конца ниппеля слегка поджимаются присоединяемой дополнительной секцией.
Применять герметик для уплотнений в стыке не требуется. Но если на торцах обжимных плоскостей старого радиатора и новой секции сохранились остатки старой или заводской прокладок, то их нужно аккуратно удалить без последующей зачистки. Затягивать резьбу следует равномерно, не прикладывая чрезмерных усилий.
Это важно! При затяжке резьбы возможны разрыв ниппеля или срыв резьбы на радиаторной секции, поэтому категорически не следует полагаться на максимально возможные усилия под предлогом, что чем сильней затяжка, тем лучше.
На обоих ниппелях поочередно в два этапа (предварительно — «в пол силы» и окончательно — чуть меньше максимально возможного усилия) ключом затянуть резьбу до полного смыкания в единое целое секций. При закручивании желательно поочередно делать в среднем по одному обороту для каждого ниппеля, это не позволит возникнуть опасным перегрузкам на резьбе.
Такая же последовательность работ соблюдается для алюминиевых и биметаллических радиаторов. Небольшие различия лишь в других размерах ниппелей и ключей, наверняка меньших усилиях при разборке, чем для чугунных старых радиаторов, более удобной разметки на футорках для направлений резьбы.
Собранную наращенную батарею необходимо повесить назад на приготовленные кронштейны и выполнить подсоединение к трубам центрального отопления.
Правильная установка радиаторов отопления. Арматура радиаторов отопления
Для того, чтобы запускать и блокировать теплоноситель, используется специальная запорно-регулирующая арматура, на которой стоит остановиться отдельно. Подобные функции может выполнять вентиль балансировки, шаровой кран (наиболее частый случай), термостатический клапанный элемент; в случае с нижним подведением труб — специальная гарнитура. Нюанс: при установке радиаторов отопления используются краны с американками (прямые, угловые), поскольку сочленение с накидной гайкой даёт возможность мгновенного демонтажа прибора без опорожнения сети отопления.
Установка арматуру для радиаторов — достаточно тонкая процедура. Нюансы:
- При соединении обеспечивающего отопления прибора с системой централизованного отопления установите два шаровых крана (вентиль балансировки не потребуется). Альтернативный вариант — установка на линии подачи клапана с термической головной, что позволяет автоматически регулировать уровень обогрева.
- Если речь идет о подключении радиаторов отопления в частном доме, на входе обычно устанавливается шаровой кран, на выходе — вентиль балансировки. Чтобы регуляция потока происходила в автоматическом режиме, вместо входного крана установите термическую головку.
- Если речь идет о нижнем соединении, потребуется специальная гарнитура, в которую встроен вентиль балансировки. Существуют отдельные модели, предполагающие установку термического регулятора.
- При монтаже радиаторов в многоэтажном жилом доме важно предусмотреть байпас, который будет обеспечить течение воды по стояку.
- Последний радиатор отопительной сети загородного дома оснащается двумя отсекающими кранами (потребность в балансировке отсутствует).
