Чугунные ребристые радиаторы продолжают работать во многих квартирах и учреждениях, построенных во времена Советского Союза. Такой длительный срок службы обусловлен их техническими характеристиками. В былые времена существовало два типа чугунных батарей:

• Классические – это хорошо знакомые всем «гармошки». Объем воды в чугунной батарее этого типа составлял 1.5 литра. При ее весе в пустом состоянии 7.1 кг, он мгновенно увеличивался до 8.6 кг после заполнения теплоносителем. Как правило, одна секция батареи обладала тепловой мощью 170 Вт, а для обогрева комнаты площадью 20 м2 требовалось 11-12 элементов, что в совокупности без теплоносителя весило 85 кг, а в заполненном виде – 103 кг.
• Винтажные модели встречались нечасто, смотрелись презентабельно, но их вес был еще больше – 12-14 кг без теплоносителя. Объем секции чугунного радиатора винтажного типа так же составлял 1.5 л, но тепловая мощь была значительно меньше – всего 150-156 Вт.

Это были по-настоящему тяжелые радиаторы, которые требовалось регулярно подкрашивать, а острые углы их ребер представляли опасность для детей.

У современных батарей из чугуна параметры в корне отличаются от старых «монстров»:

• Средний вес одной секции составляет 4 кг, что в два раза меньше советских обогревателей.
• Объем воды в чугунном радиаторе нового поколения равен 0.8 литра.
• Уровень теплоотдачи одной секции составляет 140 Вт, что меньше, чем в батареях старого образца. Для нагрева помещения площадью 20 м2 потребуется уже 14 элементов, но их вес вместе с водой не превышает 60 кг.

Если требуется установка чугунных радиаторов, состоящих из 12 и более секций, то целесообразней разделить их на два устройства. Это увеличит КПД конструкции, так как теплоноситель быстрее будет проходить по системе. Кроме того, для их монтажа не потребуются дополнительные фиксаторы.

Объем воды в 1 секции чугунной батареи. Техническая характеристика

Сколько киловатт в одной секции чугунного радиатора, и какие размеры должна иметь вся батарея? Эти вопросы достаточно важны.

Производительность

Перед установкой следует понимать, сколько кВт в 1 секции чугунного радиатора. Это позволит выбрать их оптимальное количество для помещения конкретных объёмов. Кроме этого следует ознакомиться и с другими немаловажными параметрами, для чего мы возьмём в качестве примеров наиболее распространённые модели:

Выдерживаемое давление, атм.

Тепловая мощность, кВт

Теперь, зная сколько кВт в одной секции чугунного радиатора, легко определиться и с их необходимым количеством.

Совет: если самостоятельный расчет количества секций чугунного радиатора доставляет трудности, то вы всегда можете воспользоваться одним из он-лайн калькуляторов, имеющихся в интернете.
Там вам достаточно будет ввести габариты вашего помещения и указать выбранную модель батареи.

Ещё важно учитывать метод подключения труб, что также влияет на производительность батареи:

Наглядная демонстрация эффективности разных способов подключения труб

Как видно на рисунке, наиболее эффективным является двустороннее присоединение труб. При этом необходимо подачу осуществлять поверху с одной стороны, а отток понизу с другой, что полностью соответствует школьному курсу физике, из которого все помнят, что тёплая жидкость поднимается, а холодная опускается. То есть, горячий теплоноситель войдёт сверху, остынет и выйдет через нижнее отверстие, максимально отдав своё тепло.

Если же пренебречь таким правилом, то можно будет наблюдать такой результат:

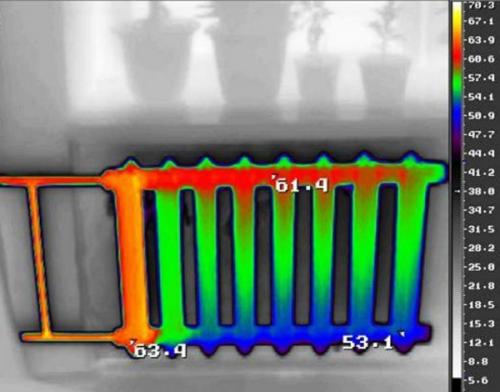

Распространение тепла в батареи с односторонним подключением

Здесь мы наблюдаем холодный угол, значительно снижающий теплоотдачу системы.

Но на этом важные технические характеристики секции чугунного радиатора не заканчиваются. Количество секций мы рассчитали, но нужно ещё иметь представление о весе и объёме конструкции.

Масса и размеры

Массу и объем секции чугунного радиатора можно узнать из следующей таблицы:

Объем одной секции чугунного радиатора, л

Зная размер секции чугунного радиатора, вы сможете в любой момент рассчитать и его общую площадь, что даст представление о занимаемом им на стене месте.

Сколько литров в секции батареи. Проведение расчетов

Если же сопровождающие документы по каким-то причинам недоступны, то стоит знать, как провести расчеты самостоятельно. Конечно, они могут не дать абсолютно верный результат, но вам и не нужна точность вплоть до миллилитра.

Расчет обычно делается по секциям — то есть, сколько литров жидкости помещается в один сегмент батареи. Соответственно, при наращивании или удалении этих элементов вам будет легко подогнать нужное значение в соответствии с количественным изменением.

Существуют стандартные средние показатели для каждого вида радиатора. Именно на них можно опираться — берете определенное значение, умножаете на количество секций, вот и весь расчет. Изначальный показатель зависит от того, к какой разновидности принадлежит радиатор — а точнее, из какого материала он сделан. Но об этом давайте подробнее.

Алюминиевый радиатор

Одна из самых популярных разновидностей батарей делается из алюминия. Он легкий, прочный, обладает эстетичным видом и долгим сроком эксплуатации. Что касается показателей объема теплоносителя, то в каждую секцию алюминиевой батареи помещается около 450 мл жидкости.

Конечно, стоит учитывать, что данное значение приведено для батареи стандартных размеров. Если ваш радиатор отличается от обычных — например, сделан довольно маленьким для лучшей гармонизации с интерьером — то лучше все же поискать техническую документацию, которая прилагалась к изделию, или обратиться к производителю с данным вопросом.

Чугунная батарея

Чугун ничуть не уступает популярностью алюминию. Это наиболее привычная многим из нас разновидность батареи, поскольку раньше чугунные изделия устанавливались повсеместно. Грубоватый вид компенсировался высокой прочностью и долговечностью. Кроме того, чугун не ржавеет и не обрастает накипью — в общем, это один из самых подходящих вариантов для обустройства отопительной системы.

При вычислении показателя объема теплоносителя следует учитывать, какие именно изделия будут использоваться в вашем доме — старые или новые. Дело в том, что последние обладают несколько иной конструкцией. Внутри них теплоносителю отводится гораздо меньше места, чем в случае со старыми. К слову, на качестве работы изделия это никак не сказывается.

Так вот, в одну секцию новой чугунной «гармошки» помещается всего литр воды. А если вы решили использовать старые радиаторы, то вам понадобится гораздо больше теплоносителя — 1,7 литра на каждый сегмент.

Биметаллический радиатор

В производстве биметаллических агрегатов используется два вида металла: алюминий и сталь. Из первого делается корпус. А вот трубка, по которой течет теплоноситель, стальная. Стоит отметить, что в случае с биметаллом секций обычно нет, поэтому расчет жидкости идет сразу на весь радиатор. Как правило, для него достаточно 250 мл воды.

Батарея мс-140. Минусы чугунной батареи

Многие отмечают, что котлу в самом начале нужно работать под серьезной нагрузкой и без пауз. В этом виновата высокая теплоемкость чугуна. И системе нужно проскочить инертность тепла. А на это уходит очень много энергозатрат. Но это начинает компенсироваться уже на этапе включения в работу автоматики. Поскольку материал дольше сохраняет тепло, паузы между включениями котла увеличиваются.

Радиатор под старину Источник prom.st

Находятся и очень серьезные минусы. При высокой твердости и прочности, чугун остается хрупким и непластичным материалом. Достаточно точного и сильного удара, чтобы расколоть изделие. Также оно боится резких перепадов температур.

Подобное считается маловероятным, но прецеденты были. Если в разогретую до максимума батарею сразу запустить холодную воду, стенки изделия треснут. Это также может произойти, если теплоноситель внутри батареи замерзнет.

Вторым серьезным недостатком считается значительная масса. Даже 1 секция радиатора МС 140 доходит до 7,5 кг. Десятисегментную батарею способны поднять лишь два физически здоровых мужчины. А если внутри системы остается теплоноситель, то демонтаж сильно усложняется.

Поэтому для установки требуются усиленные крепления в виде мощных крюков, а лучше кронштейнов. Но и они могут быть бессильны, если перегородка окажется хлипкой. Поэтому перед креплением конструкции на стену, проверяется прочность последней.

Кронштейны для крепления Источник prom.st

Нередки случаи, когда из-за невозможности монтажа на слабую перегородку, радиаторы чугунные МС-140-500, технические характеристики которых в этом случае роли не играют, приходится устанавливать прямо на пол. В этом случае используют специальные подставки. Но есть конструкции (значительной длины), у которых на крайних элементах уже предусмотрены ножки.

В продажу радиаторы в основном поступают только с грунтовочным внешним покрытием. Поэтому доводка до эстетической составляющей выполняется самостоятельно. Находятся потребители, для которых подобная операция считается сложной. К тому же ее необходимо регулярно обновлять. Желательно один раз в пять лет.

Но производители и тут идут навстречу даже таким пожеланиям. И сегодняшний рынок предоставляет чугунные изделия уже с многослойной окраской. Естественно, что их цена значительно выше. А еще выпускается литье с декоративным орнаментом под старину. Такие вещи считаются даже эксклюзивными.

Импортные конструкции

Следует отдельно сказать о чугунных радиаторах западного производства. У них есть одна особенность. Секции обогревателя выплавляются намного меньшего размера, чем отечественные. Но они выделяют столько же тепла, что и наши крупные ячейки.

Европейская чугунная конструкция Источник prom.st

Чугун для производства берется почти такой же. А вот технологии разительно отличаются. За бугром они требуют больших капиталовложений. Но зато внутренняя поверхность у батареи получается гладкой. Поэтому теплоноситель буквально скользит по ней, не испытывая сопротивления. Это позволяет пропустить через радиатор большее количество воды. А повышенная циркуляция – это впитывание лишнего тепла и увеличение мощности у батареи.

Ярким примером выступают чугунные радиаторы чешского производства. При компактных размерах, мощность одного сегмента достигает 0,14 кВт. А ведь в него помещается только 0,8 литров теплоносителя. Даже лучшие образцы отечественного производства с таким же объемом не могут выделить больше тепла, чем 0,102 кВт.

Особенности батарей марки МС-140

На сегодняшний день для продажи в специализированных магазинах выпускают чугунные обогреватели с четырьмя, семи и десятью секциями. Но поскольку конструкция разборная, существует возможность собрать радиатор с любым количеством сегментов.

МС 140 Источник prom.st

Разберем маркировку, которую имеют чугунные радиаторы МС-140-500: технические характеристики последних двух цифр и буквенные обозначения. Число 140 показывает глубину сегмента в миллиметрах. А цифра 500 (мм) говорит о расстоянии между осями. Еще встречается значение 0,9. Оно указывает на позволенное давление воды. А в самом конце маркировки можно встретить цифру, отмечающую число ячеек в батарее. И чаще всего в документах проходит такая маркировка: МС-140-500-0,9-7.

За буквы МС уже годами ведутся споры. Вариантов расшифровки несколько. Кто-то говорит о городах. Например, о том, что первая продукция выпускалась на одном из заводов Москвы. Но приемлемых версий всего две. «Модифицированный Стандарт» и «Много Секционный». Последняя более правдоподобная.

Кроме секций с глубиной в 140 мм еще выпускают сегменты с меньшими размерами – 110 и 90 миллиметров. Также есть модели и с другой высотой между осями. Всего в 300 мм. Такие конструкции более компакты, но у них куда меньшая теплоотдача.

Еще можно встретить такой артикул – МС 140 108 или 98. Последние числа говорят о промежутке между ниппелями у ячеек в миллиметрах.

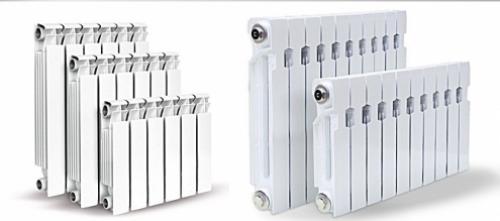

Максимальное количество секций в чугунном радиаторе. Виды

Радиатор отопления чугунный, как и любой другой, имеет конструкцию из нескольких аналогичных секций. Способом литья их изготавливают на заводах из серого сорта чугуна.

Каналы, которые предназначены для циркуляции теплоносителя , имеют либо форму круга, либо эллипса. Уже в момент сборки все секции будущего радиатора соединяются друг с другом при помощи ниппелей, а стыки конструкций ещё раз герметизируются. Используются стойкие к температурам резиновые или паронитовые прокладки. Так проводится сборка чугунных радиаторов отопления на заводе.

Виды чугунных радиаторов отопления:

• одноканальные;
• двухканальные.

Конструкции могут быть разной ширины, зависящей от числа секций, иметь разный вес и высоту. Размеры чугунных радиаторов отопления по ширине зависят от объёма помещения, которое будет обогреваться, от числа окон, а также толщины стен, выходящих наружу. Понятно, что если в радиаторе используется большее количество секций, то тепла будет отдаваться больше. Высота может варьироваться от 35 сантиметров до 1,5 метров. Глубина отопительной конструкции тоже имеет значение. От неё зависит, будет ли радиатор подходить под интерьер. Глубина может составлять 50-140 сантиметров и больше.

Чтобы провести монтаж, пригодится кронштейн для чугунных радиаторов отопления . Кронштейн необходимо надёжно закрепить на стене. Бывает так, что конструкции большого веса вешают под оконным проёмом на кронштейны и располагают их таким образом, чтобы она отступала от стены на небольшое расстояние. Хотя в настоящее время на рынке отопительного оборудования можно найти новые модели, которые устанавливаются на полу и имеют ножки.

Также современный вариант – трубчатые чугунные радиаторы отопления. Это эстетические и эффективные конструкции премиум-класса, которые отвечают всем требованиям и обладают множеством преимуществ.
