Устройство печки ВАЗ 2112 16 клапанов 2004 г в. Устройство и схема отопителя (печки) ВАЗ-2110, 2111 и 2112
Наступает зима, и как бы не была популярна поговорка готов сани летом, мы начинаем приводить отопитель в порядок только ближе к зиме. В этом нам и поможет эта маленькая вырезка из мурзилки, которая расскажетнам как устроена печка в десятом семействе ВАЗ. Представляем вашему вниманию схему устройства воздуховодов печки и детали управления отопителем ВАЗ-2110

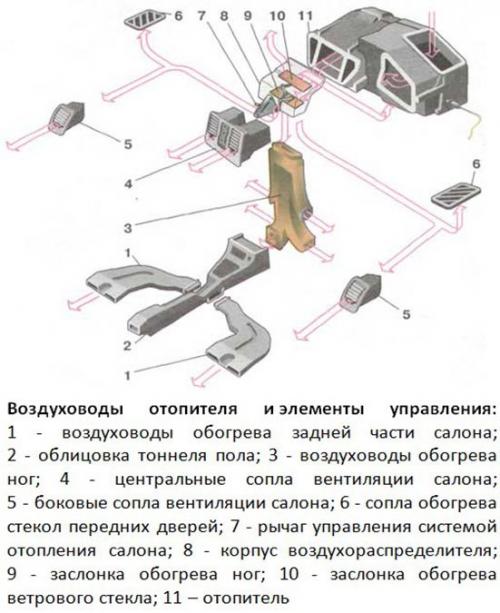

1 – воздуховоды обогрева задней части салона
2 – облицовка тоннеля пола
3 – воздуховоды обогрева ног
4 – центральные сопла вентиляции салона
5 – боковые сопла вентиляции салона
6 – сопла обогрева стекол передних дверей
7 – рычаг управления системой отопления салона
8 – корпус воздухораспределителя
9 – заслонка обогрева ног
10 – заслонка обогрева ветрового стекла
11 – отопитель
А вот схема деталей печки ВАЗ-2110, устройство заслонок, клапана и т.д.:
1 – электропневматический клапан
2 – передний корпус воздухозаборника отопителя
3 – водоотражательный щиток воздухозаборника
4 – клапан управления заслонкой рециркуляции
5 – заслонка рециркуляции воздухозаборника
6 – задний корпус воздухозаборника отопителя
7 – заслонка канала отопителя
8 – заслонка управления отопителем
9 – радиатор
10 – кожух радиатора отопителя
11 – штуцер пароотводящего шланга
12 – штуцер подводящего шланга
13 – штуцер отводящего шланга
14 – электродвигатель отопителя с вентилятором
15 – корпус электродвигателя
16 – опорная площадка рычага привода заслонки управления отопителем
17 – рычаг привода заслонки управления отопителем
18 – микромоторедуктор привода заслонки
19 – резистор
20 – крышка кожуха отопителя
Отметим, что в отопителе ВАЗ-2110 предусмотрена система рециркуляции воздуха, то есть воздух не забирается с улицы, а просто циркулирует внутри салона. Плюсы рециркуляции — в салон не поступает пыль, запахи с улицы и т.д. Минусы — запотевание стекол, воздух в салоне не обновляется. При включенной системе рециркуляции поток воздуха при движении не попадает самотеком в салон, поэтому моторчик печки должен быть включен. Электродвигатель в десяточной печке по сути не ремонтопригоден, его рекомендуют менять в случае любых неисправностей. Отопителем управляет электронный блок управления. Краник, перекрывающий поступление охлаждающей жидкости в радиатор отопителя в ВАЗ-2110 отсутствует, не предусмотрен конструкцией. То есть радиатор всегда находится во включенном состоянии.
Устройство печки ВАЗ-2110 нового образца. Устройство
Прежде всего, следует знать само устройство системы отопления, чтобы четко понимать, что и как ремонтировать, ведь для ВАЗ 2110 перебои работы отопителя – явление типичное, и время от времени требующее вмешательства надежных рук – будь то водитель или работник СТО.
Итак, система отопления состоит из:
1. Собственно блок отопителя, который обеспечивает обогрев салона. Его представляют (по важности деталей):
- Электродвигатель, на котором также закреплен вентилятор, для нагнетания горячего воздуха;
- Радиатор, без которого вся система не работает. Причем, в отличие от старого отопителя, радиатор печки ВАЗ 2110 нового образца не имеет крана, перекрывающего поток тосола (антифриза) через радиатор. Таким образом, он всегда (хоть зимой, хоть летом) нагрет. Сделано это якобы для того, чтобы устранить протекания, которые часто наблюдались через этот кран, а также – чтобы максимально быстро при потребности нагревать салон. Летом приточная вентиляция идет мимо радиатора, но все же некоторые владельцы ВАЗ 2110, производя ремонт печки, добавляют в систему этот кран;
- Заслонки, которых три. Одна отвечает за рециркуляцию воздухозаборника, вторая открывает/закрывает канал отопителя, третья, самая важная для салона – управления отопителем;
- Резистор, который регулирует скорость обдува.
Детали отопителя ВАЗ 2110
Все детали упакованы в блок с дополнительными клапанами, щитками, штуцерами. Все это устройство одето в корпус и находится под капотом ближе к панели приборов.
2. Следующий блок представляют воздуховоды ВАЗ 2110. Они отходят непосредственно от печки и обеспечивают:
- Вентиляцию салона через центральные сопла;
- Воздухораспределитель работает на подачу тепла (или обычного воздуха для вентиляции);
- Два воздуховода направлены на заднюю часть салона;
- Есть целая система из пяти сопел для обогрева ног;
- Два боковых воздуховода обеспечивают обогрев боковых стекол и частично салона, обеспечивая лучшее отопление;
- Два сопла для вентиляции.
Принцип работы отопителя
Таков, вкратце, принцип распределения горячего или холодного воздуха внутри ВАЗ 2110.
3. Блок электронного управления печки работает из салона. В него включены:
- Ручка контроллера. Это устройство позволяет задавать температуру в салоне, которую должен выдавать блок печки. Включается путем поворота ручки и выставляет температуру от воздуха, температура которого будет соответствовать той, что за бортом, до 30°С. Чаще всего эту деталь называют контролером САУО (системы автоуправления отопителя);

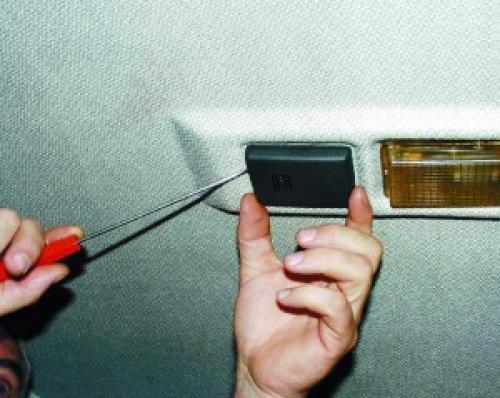

- Датчик температуры отвечает за включение печки, когда температура в салоне снижается на 2 градуса против заданной. У датчика есть микровентилятор, и если ручка управления находится в положении А, тогда включается микромоторчик в блоке печки, и начинает работать заслонка, обеспечивающая правильное отопление. Поэтому обычно прежде, чем начинать ремонт системы отопления, проверяется работа этого датчика. Он расположен рядом с лампочкой отопления на потолке ВАЗ 2110. Поскольку ремонт его не предусмотрен, то в случае поломки это устройство следует сразу же заменить.
Система отопления ВАЗ-2110 старого образца. Схема и устройство отопительной системы в ВАЗ-2110
Непосредственно отопительный блок представлен несколькими компонентами:
- Электрический мотор. На нем зафиксировано вентилирующее устройство, предназначенное для нагнетания горячего воздушного потока.
- Радиаторное устройство, выход из строя которого приведет к неработоспособности печки. На системах обогрева старого образца радиаторный узел не оснащается краном, предназначенным для перекрывания потока охлаждающей жидкости через устройство. Поэтому узел практически не протекает, поскольку утечки обычно связаны именно с краником. Отсутствие этого элемента обеспечивает наиболее быстрый прогрев салона машины.
- Три заслонки. Одна из них предназначена для закрытия и открытия отопительного канала, вторая используется для рециркуляции, а третья необходима для управления обогревателем.
- Резисторное устройство предназначено для регулировки скорости обдува.
Составляющие элементы системы обогрева
Основные детали системы обогрева салона автомобиля ВАЗ 2110:
- 1 — электропневматическое клапанное устройство;
- 2 — лицевой корпус воздухозаборника обогревательного узла;
- 3 — водоотражательное устройство, представленное в виде щитка заборника воздуха;
- 4 — клапанное устройство для управления заслонкой системы рециркуляции воздушного потока;
- 5 — заслонка системы рециркуляции;
- 6 — задняя часть корпуса воздухозаборника отопительного узла;
- 7 — заслонка отопительного канала;
- 8 — заслонка системы управления отопительным узлом;
- 9 — радиаторный узел;
- 10 — защитный пластиковый кожух радиаторного устройства;
- 11 — втулка, установленная в пароотводящем патрубке;
- 12 — втулка подводящей магистрали отопительного узла;
- 13 — втулка отводящего патрубка;
- 14 — электрический моторчик отопительной системы;
- 15 — корпус электрического мотора;
- 16 — опорная поверхность приводного рычага заслонки, использующейся для управления печкой;
- 17 — приводная ручка управления заслонкой обогревательной системы;
- 18 — моторедуктор приводного устройства, представленный в небольших размерах;
- 19 — резисторный элемент;
- 20 — защитная крышка облицовки отопительного узла.
Печка ВАЗ 2112 старого образца. Как произвести замену радиатора печки старого образца авто ВАЗ 2112
Протекание тосола в автомобиле ВАЗ 2112 является причиной, по которой нужно заменить радиатор печки. Определить, почему вытекает тосол без разборки щита двигателя не удается, поэтому лучше сразу установить на ВАЗ 2112 радиатор печки нового образца.
Для автомобилей, выпущенных до 2003 года отопители салона установлены старого образца, после сентября этого же года в машинах монтируются новые устройства. Замена радиатора печки нового образца ВАЗ 2112выполняется с некоторыми различиями от старых конструкций.
Перед установкой нового узла нужно выполнить на ВАЗ 2112 снятие радиатора печки старого образца.
Для этого:
- Сливается тосол. Его можно слить с блока двигателя в емкость или через, установленный под капотом, расширительный бачок.
Откручивается крышка расширительного бачка, что сбрасывает давление в системе. Затем убирается сливная пробка, предварительно перед этим нужно открутить и убрать в сторону модуль зажигания.
При сливе антифриза через расширительный бачок с печки снимается шланг, затем резиновый патрубок, имеющий Г-образный профиль.
Совет: Если слитый тосол будет чистым его можно, затем залить обратно.
- Снимается расположенный возле жабо резиновый уплотнитель капота или ветровая накладка.
- Откручивается винт фиксации жабо, размещенный под главным тормозным цилиндром .
- Откручиваются четыре винта верхнего крепления с правой стороны жабо.
- Отсоединяются хомуты, удерживающие провода и шланги на жабо.
- От кузова отключаются минусовый провод и плюсовая клемма вентилятора.
- Слева в жабо откручиваются 2 винта, деталь отодвигается слегка вперед.
Совет: Жабо снимать полностью не нужно.
- После выкручивания пяти винтов и удаления двух гаек снимается пластиковая накладка для ветрового стекла.
- Отключается клемма датчика уровня тосола, при ее наличии, и снимается с расширительного бачка шланг для отвода пара.
- Отсоединяется от крепления шланг, используемый для обмывания лобового стекла.

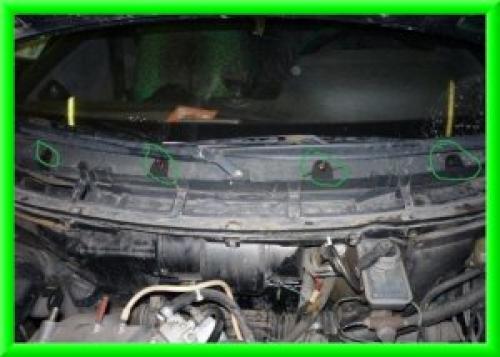

- Вывинчиваются четыре винта, как показано на фото.
Установка винтов фиксации жабо
- Снимаются стеклоочистители, демонтируется накладка ветрового стекла.
- Снимаются вентилятор и зажимы, удерживающие корпус отопителя.
- Откручиваются винты на корпусах передней части вентилятора и салонного фильтра .
- Вместе с вентилятором демонтируется передняя часть корпуса вентилятора печки.

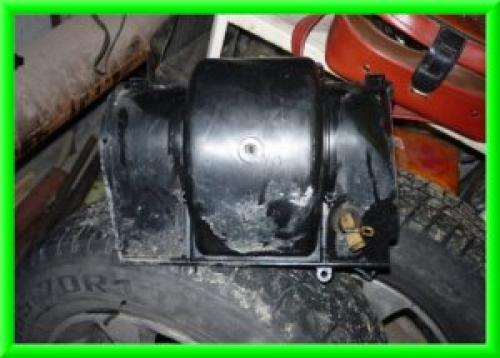

Вентилятор отопителя
- Снимается корпус салонного фильтра.
- Удаляется задняя часть корпуса вентилятора.
- Ослабляются хомуты и извлекаются шланги для подачи тосола и отвода пара.
- Снимется, пришедший в негодность, радиатор отопителя старого образца на автомобиле ВАЗ 2112.
- От грязи и мусора вычищается ниша радиатора, сборка узла с использованием конструкции старого образца выполняется в обратной последовательности.
Совет: При установке пластикового корпуса нужно следить, чтобы в нужный паз попала педаль, не осталось лишних крепежных деталей, все плоскости должны плотно прилегать друг к другу. В противном случае микромоторедуктор не сможет перемещать заслонки печки, а, следовательно, обогрев салона в автомобиле будет затруднен или вообще отсутствовать.
Устройство печки ВАЗ-2110 старого образца. Неисправности печки ВАЗ 2110 и их устранение
Владельцы ВАЗ-2110 сталкиваются с проблемой неработающей или неправильно функционирующей печки. Неисправность сводится к тому, что воздух не нагревается, отопитель подает горячий воздух или отмечается неравномерный прогрев – на лобовое стекло идет холодный воздух, а в зону ног – хорошо разогретый.
Почему печка плохо греет
Такие симптомы происходят из-за неисправности в системе управления печкой:
- Повреждение контроллера САУО.
- Неисправность микромоторедуктора.
- Деформация или заклинивание заслонки.
- Неисправность датчика температуры.
Чтобы выявить проблему, для начала определите, в какой ветке системы управления появилась неисправность. Для этого запустите мотор, включите вентилятор отопителя на максимальную скорость, а затем покрутите рукоятку регулировки температуры с «Min» на «Max» и послушайте, меняется ли шум от работы вентилятора. Если ветка «контроллер-редуктор» исправна, то заслонки перемещаются, и за счет изменения направления потока воздуха, шум от работы печки меняет тональность.
А вот если звук работы не меняется, причина кроется в контроллере, редукторе или заслонках.
Для проверки контроллера проведите замену на заведомо исправный и проверьте, изменилась ли работа печки. Следующим проверяется моторедуктор. Сложность проверки заключается в том, что располагается он под «жабо» со стороны двигателя, и добраться до редуктора сложно. Эта ветка управления может не работать по причине заклинивания заслонок.
Для проверки ветки «контроллер-датчик температуры» отключите провода от датчика. Без его показаний контроллер управляет заслонкой, основываясь на установленной водителем температуре. Если проблема с работой печки крылась в датчике температуры, то после его отключения нормальное функционирование системы обогрева восстановится, с той лишь разницей, что перестанет работать автоматический режим вентилятора и САУО не сможет корректировать температуру воздушного потока.
Чаще же проблемы возникают с контроллером и моторедуктором. Эти узлы можно отремонтировать, но поскольку цена на них невысокая, то проще заменить на новые.
Где находится краник печки ВАЗ 2112. Меняем кран печки самостоятельно
Для большей эффективности последующего результата и удобства работы обновлять кран печки нужно, загнав машину на подъёмник или смотровую яму. А также вам потребуется:
- тара для слива охлаждающей жидкости;
- набор инструментов, содержащий отвёртки и ключи, имеющие размер «7», а также «10»;
- WD-40;
- силиконовый герметик;
- новый кран для печки.
Приготовив всё, что потребуется при работе, можно приступать к замене.
Прежде всего, сливается с движка охлаждающая жидкость. Для этого потребуется приготовленная пустая тара, которую подставляют непосредственно под мотор.
Слив жидкость, находим патрубки, которые направляются прямо к печному кранику. Ослабляем хомуты, а резьбы шпилек промачиваем вэдэшкой или зачищаем металлической щёткой. Это процесс имеет немаловажное значение, так как откручивание гаек по неподготовленной резьбе может оказаться проблемой. Ведь шпильки являются не чем иным, как обычными болтами, со шляпками, утопленными внутрь пластмассового корпуса крана. Самостопорящиеся гайки, оснащённые пластмассовым кольцом, не будут легко откручиваться. Усложняет ситуацию заржавевшая резьба. Создаваемое при откручивании болта, напряжение приведёт к прокручиванию его в корпусе, делая демонтаж крана невозможным либо слишком трудоёмким процессом, влекущим разрушение пластмассы.
Оставив резьбы откисать, приступают к снятию патрубков. Для этого потребуется залезть в салон и удалить с торпедо боковую накладку, чтобы добраться до хомутов патрубков. Откручивать их будет значительно проще, используя торцовый ключ с карданом.
После снятия патрубков снова залезаем под машину и при помощи накидного ключа с цифрой «10» отвинчиваем крепёжные гайки на кране печки, которые успели полноценно отмокнуть. Снова возвращаемся в машину и вытягиваем на себя кран (с пассажирской стороны), снимая с него пружинный фиксатор, а также отключая трос управления.
Теперь можно начинать установку крана печки ВАЗ-2112. Первым делом подсоединяется трос, который следует прикрутить к кузову. Так как закрепить трос на кране пружинным фиксатором довольно сложно, это нужно сделать заблаговременно. Завершив монтаж, выполняется заливка охлаждающей жидкости и проверяется система, чтобы исключить образование воздушных пробок.
