Видео снятия и замены радиатора печки на Lanos. Технология выполнения работ

Видео снятия и замены радиатора печки на Lanos. Технология выполнения работ

Подготовив необходимое оснащение, приступаем к работе. При этом один из этапов разборки подразумевает работу под авто, поэтому еще нужна смотровая яма.

Замена радиатора Ланос выполняется так:

1. Обесточиваем бортовую сеть (отсоединяем клемму с АКБ).
2. Сливаем антифриз с двигателя.
3. Со стороны моторного отсека отсоединяем трубки подачи ОЖ в печку (они «прикипают» к патрубкам радиатора, но если есть трубки на замену, то можно их срезать).
4. Забираемся под авто. Находим соединение тяги рычага КПП с коробкой передач, раскручиваем стяжной хомут и отсоединяем тягу.
5. Перебираемся в салон. Демонтируем и извлекаем передние сиденья.
6. Демонтируем накладки центрального тоннеля (сначала заднюю, потом переднюю).
7. Откручиваем 4 крепежных болта, которыми крепится кулиса рычага КПП к центральному тоннелю. Снимаем рычаг вместе с кулисой, потянув его в сторону заднего сиденья, и вытаскиваем его из салона.
8. Откручиваем крепление двух стоек, установленных между центральной консолью панели и тоннелем и снимаем их. Пол под панелью лучше застелить куском полиэтиленовой пленки (чтобы при дальнейшей разборке, остатки ОЖ не попали на проводку, проходящую по тоннелю).
9. За центральной консолью снизу находим нижнюю крышку корпуса печки, являющуюся дополнительно распределителем воздушных потоков в зону ног. Эта крышка фиксируется на 3-х саморезах (2 — спереди, 1 – сзади), которые выкручиваем, и снимаем крышку.
10. Под распределителем располагается нижняя крышка корпуса. Она крепится 8-ю саморезами по периметру (к некоторым крепежам добраться сложно, и здесь пригодится гибкий удлинитель). Выкручиваем саморезы.
11. Далее действия зависят от комплектации авто. На моделях без кондиционера нижняя крышка снимается без проблем. А вот в версиях с кондиционером снять крышку мешает дренажный патрубок. И здесь можно поступить двумя путями: с силой потянуть крышку в сторону салона и вниз (но так можно ее повредить) или же отрезать дренажный патрубок (в процессе сборки вместо него поставим отрезок трубки).
12. Когда снимем крышку, появится доступ к самому радиатору. Он в передней части удерживается пружинным фиксатором, а сзади – саморезом. Убрав крепежи, извлекаем потекший или забитый теплообменник и на его место устанавливаем новый.

Замена радиатора печки Ланос со снятием торпеды. Замена радиатора печки на Ланосе

Если в процессе эксплуатации автомобиля Шевроле Ланос вы столкнулись с проблемой плохой работы печки, не спешите ехать в сервисный центр. Замену радиатора и настройку системы отопления можно сделать своими руками без больших финансовых и временных затрат. Главное – найти неполадку в системе и устранить её с помощью пошаговой инструкции.

Расположение радиатора печки в Шевроле Ланос

В модели Ланос печка расположена под центральной частью торпеды. Устройство подаёт тёплый воздух в салон, тем самым поддерживая комфортную температуру во время движения или стоянки авто. Воздух нагревается за счёт циркуляции рабочей жидкости с высокой температурой, вся система должна быть полностью герметизирована и не иметь повреждений.

Когда требуется заменить отопитель салона

К сожалению, сама конструкция печки не сильно надёжна. Чаще всего ломаются крепления радиатора, что приводит к пропусканию холодного воздуха. Номинальная температура падает и даже при крайнем положении регулятора дует прохладный воздух. Среди известных проблем также можно выделить следующие:

• забивается радиатор;
• утечка рабочей жидкости;
• неполадки в работе термостата.

Замена радиатора печки Ланос без снятия торпеды. Все о Chevrolet

И так если тебе нужно снять радиатор отопителя на Ланосе то потребуется много терпения . Метод который отображен в фото отчете » Как снять радиатор отопителя на Ланосе » не предусмотрен заводом изготовителем.

Чтобы снять радиатор отопителя тебе необходимо снять нижний кожух короба печки. Но для демонтажа нижнего кожуха нужно полностью снять торпедо и короб печки, при этом разгерметизировав контур кондиционера если он у тебя есть.

Если тебе такой способ не подходит то нужно поискать друкие варианты снятия радиатора отопителя.

Главное здесь терпение так как вся операция займет больше 6 часов.

Демонтаж радиатор отопителя без снятия торпедо

Прежде всего, необходимо снять передние сиденья и разобрать пластиковый тоннель на полу. После этого нужно полностью снять рычаг КПП вместе с приводом. Для этого необходимо под капотом ослабить хомут тяги КПП и вывести ее из зацепления с кулисой. Далее необходимо полностью выкрутить болт из хомута и снять его с тяги КПП. Затем в салоне нужно открутить четыре болта крепления рычага КПП к полу и просто вытащить весь механизм вместе с тягой.

Далее открутив 4 гайки и 2 болта необходимо снять две небольшие металлические боковинки, которые соединяют консоль с полом. После этого перед вами открывается фронт работ. Фигурной отверткой или головкой на «7» открутите три винта, которые крепят кожух распределения потоков «в ноги».

Далее начинается самое сложное. Необходимо выкрутить винты крепления нижнего кожуха отопителя, который закрывает радиатор. Кожух закреплен на 10 винтах, 2 из которых общие с кожухом распределения потоков «в ноги». То есть, вам остается выкрутить 8 винтов. 2 винта, которые крепят кожух возле моторной перегородки, будет очень сложно выкручивать, но это возможно. Вот фотография демонтированного кожуха для наглядности.

После того как вы выкрутили все винты, необходимо снять кожух, но это сделать на первый взгляд невозможно. Если ваш автомобиль в комплектации без кондиционера, то проблем не будет. А если имеется кондиционер, то мучения обеспечены. Для того, чтобы снять кожух, его следует опустить немного вниз, однако это не дает сделать пластиковый штуцер слива конденсата, который выходит в моторный отсек.

Замена радиатора печки Ланос с кондиционером без снятия торпеды. Замена без снятия панели

Народный способ подойдет только в том случае, когда меняем только радиатор. Если же решено провести полную ревизию отопителя, и помимо самого теплообменника проверить и отрегулировать заслонки, поменять уплотнители, то в этом случае придется снимать переднюю панель, чтобы обеспечить полный доступ к корпусу для его разборки.

Инструменты и оснащение

Для выполнения замены методом, который не подразумевает снятие передней панели, потребуется:

• новый радиатор (ремонт радиатора Шевроле Ланос невозможен и поэтому проще приобрести и установить новую деталь);
• резиновые трубки печки (которыми теплообменник подключается к системе охлаждения);
• набор ключей и головок (стандартных размеров);
• отвертки (крестовые, плоские, длинные, короткие);
• ветоши;
• антифриз;
• фонарик.

Упростить разборку позволит наличие гибкого удлинителя, набора крестовых и плоских бит и воротка с трещоточным механизмом (встречаются в наборах инструментов для ремонта автомобиля). С помощью гибкого удлинителя без проблем удастся добраться и выкрутить крепежи, расположенные в труднодоступных местах.

Технология выполнения работ

Подготовив необходимое оснащение, приступаем к работе. При этом один из этапов разборки подразумевает работу под авто, поэтому еще нужна смотровая яма.

Замена радиатора Ланос выполняется так:

1. Обесточиваем бортовую сеть (отсоединяем клемму с АКБ).
2. Сливаем антифриз с двигателя.
3. Со стороны моторного отсека отсоединяем трубки подачи ОЖ в печку (они «прикипают» к патрубкам радиатора, но если есть трубки на замену, то можно их срезать).
4. Забираемся под авто. Находим соединение тяги рычага КПП с коробкой передач, раскручиваем стяжной хомут и отсоединяем тягу.
5. Перебираемся в салон. Демонтируем и извлекаем передние сиденья.
6. Демонтируем накладки центрального тоннеля (сначала заднюю, потом переднюю).
7. Откручиваем 4 крепежных болта, которыми крепится кулиса рычага КПП к центральному тоннелю. Снимаем рычаг вместе с кулисой, потянув его в сторону заднего сиденья, и вытаскиваем его из салона.
8. Откручиваем крепление двух стоек, установленных между центральной консолью панели и тоннелем и снимаем их. Пол под панелью лучше застелить куском полиэтиленовой пленки (чтобы при дальнейшей разборке, остатки ОЖ не попали на проводку, проходящую по тоннелю).
9. За центральной консолью снизу находим нижнюю крышку корпуса печки, являющуюся дополнительно распределителем воздушных потоков в зону ног. Эта крышка фиксируется на 3-х саморезах (2 — спереди, 1 – сзади), которые выкручиваем, и снимаем крышку.
10. Под распределителем располагается нижняя крышка корпуса. Она крепится 8-ю саморезами по периметру (к некоторым крепежам добраться сложно, и здесь пригодится гибкий удлинитель). Выкручиваем саморезы.
11. Далее действия зависят от комплектации авто. На моделях без кондиционера нижняя крышка снимается без проблем. А вот в версиях с кондиционером снять крышку мешает дренажный патрубок. И здесь можно поступить двумя путями: с силой потянуть крышку в сторону салона и вниз (но так можно ее повредить) или же отрезать дренажный патрубок (в процессе сборки вместо него поставим отрезок трубки).
12. Когда снимем крышку, появится доступ к самому радиатору. Он в передней части удерживается пружинным фиксатором, а сзади – саморезом. Убрав крепежи, извлекаем потекший или забитый теплообменник и на его место устанавливаем новый.

Замена радиатора печки Лано. 5 с кондиционером. Как определить неисправность радиатора печки на Шевроле, ЗАЗ и ДЭУ Ланос

С наступлением холодов все чаще приходится пользоваться отопителем салона в автомобиле Ланос, Сенс и Шанс. Однако иногда владельцы этих автомобилей сталкиваются с тем, что в один момент печка не дует теплым воздухом, а наоборот, холодным или вовсе не работает. Если двигатель вентилятора при этом включается, а печка дует холодным воздухом, то первым делом следует прибегнуть к проверке исправности регулятора холодного и горячего воздуха. Причина неисправности может скрываться в том, что заклинивает заслонка или из строя выходит стальной тросик. Убедитесь, что эти механизмы исправны, после чего можно допускать, что из строя вышел радиатор печки Ланоса.

Чтобы убедиться, что на Ланосе, Сенсе и Шансе неисправен радиатор отопителя, требуется обратить внимание на такие факторы:

1. Если на Lanos неисправен теплообменник отопителя, то первый признак такой неисправности в запотевании стекол. Как это связано с неисправностью радиатора? Если нарушена целостность теплообменника, то в салон будет поступать ОЖ, которая конденсируется на стеклах
2. Появления резкого запаха в салоне. Это запах антифриза, который поступает в салон по причине появления повреждения радиатора
3. Быстрый расход антифриза — если заметили, что часто приходится подливать ОЖ, то следует убедиться в исправности теплообменника отопителя

Самый простой способ убедиться, что нарушена целостность радиатора — это разобрать и произвести осмотр. При повреждении радиатора печка будет греть, но при этом в салоне будут присутствовать вышеперечисленные факторы. Если же печка не дует теплым воздухом в салоне Ланоса, то причинами этого могут быть такие факторы:

• Неисправность термостата
• Образование внутри системы или радиатора пробки — в этом случае печка не будет дуть теплым воздухом
• Закупоривание каналов ламелей радиатора
• Попадание в соты устройства разного мусора, как например, листья, пух, пыль

Замена радиатора печки отопления выполняется тогда, когда устройство выходит из строя. Часто причиной быстрого выхода из строя радиатора отопителя является его крепление. Оно реализовано за счет применения пластиковых крепежей. Часто эти крепежи отламываются из-за вибраций и перепадов температур, что приводит к выходу из строя всего устройства. Если повредились соты устройства, то оно подлежит замене. Чтобы исключить вероятность отламывания кронштейнов, следует усилить их дополнительно металлическими защелками или скобами. Как усилить крепление радиатора печки на Ланосе, показано на фото.

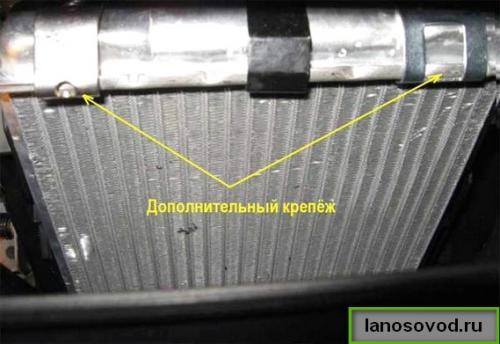

Есть также другой способ обеспечить эффективное крепление радиатора печки — воспользоваться саморезами.

Чтобы определить, что штатная защелка-фиксатор отломалась, вовсе не обязательно для этого разбирать пол машины, чтобы просто посмотреть. Для этого надо из подкапотного пространства пошатать вступающие штуцера печки. Наличие люфта означает, что защелка отломалась, и чтобы исправить ситуацию, понадобится разборка.

В случае, если при включении печки в салоне ощущается поступление потока холодного воздуха, то следует прибегнуть к проведению герметизации пластикового корпуса.
