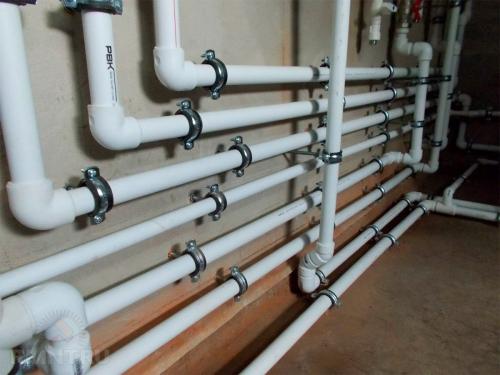

9 недостатков при отоплении дома полипропиленовыми трубами. Недостатки отопления дома полипропиленовыми трубами

9 недостатков при отоплении дома полипропиленовыми трубами. Недостатки отопления дома полипропиленовыми трубами

Главным достоинством полипропиленовых труб является их цена. Более доступного материала для монтажа систем отопления и водоснабжения не существует. Именно поэтому данный материал стал таким популярным.

Но, как вы понимаете, бесплатный сыр бывает только в одном месте, поэтому давайте выясним, какие существенные недостатки есть у этих труб. Небольшое линейное расширение. И тут независимо от того, армирована она или нет, труба будет «плыть». В принципе, на работоспособность трубы этот недостаток никак не влияет, труба со временем примет свою идеальную форму (волнообразную синусоиду) и ею можно будет пользоваться дальше.

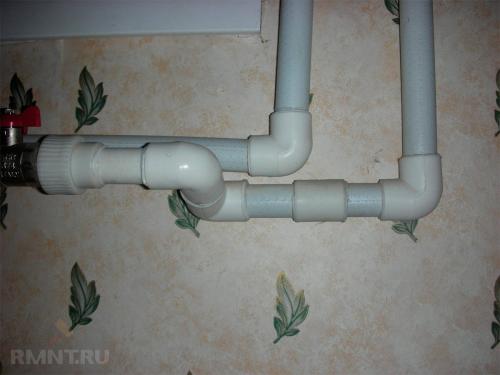

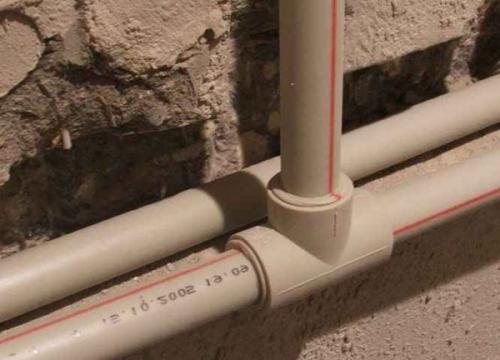

Полимерную трубу не рекомендуется использовать при открытом монтаже. Но если вы решили провести трубы на улице, полимерную трубу нужно довольно часто крепить. В противном случае она «поплывет» и испортит всю эстетику. Поэтому такую трубу чаще используют при закрытом монтаже, прячут в стяжку или в стену, что накладывает на себя второй недостаток.

Большое количество стыков. Труба продается не в бухтах, а цельными кусками длиною два-четыре метра, потому ее приходится часто соединять. А при обходе, разветвлениях и поворотах получается много стыков. И в доме площадью 100 м2 их может быть более ста. А так как стыковка проводится не на производстве, а непосредственно при монтаже монтажником, имеет место человеческий фактор. И пусть сразу труба кажется герметичной, лет через пять она может потечь. Ситуации эти встречаются редко, но все же.

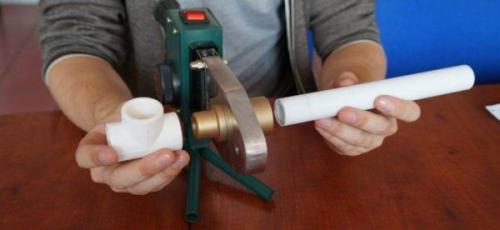

Заваривание стыка. Как всем известно, стыки свариваются при помощи стыковой сварки, и есть вероятность того, что при сильном разогреве можно заузить проход трубы. Если повсеместно заузить стыки, ухудшится проток, что повлияет на работоспособность системы отопления. Узнать причину плохого обогрева можно, только вскрыв стык, который, как правило, спрятан в стяжку. Такие недочеты чаще встречаются в многоквартирных домах, когда при невыполнении работы в установленные сроки монтажники стараются все наверстать.

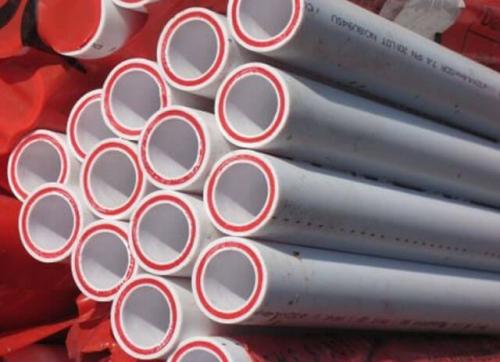

Способы армирования. Армирование служит для того, чтобы в первую очередь компенсировать линейное расширение трубы, и такая труба может использоваться в системах отопления с высокими температурами. Также армирование позволяет минимизировать попадание кислорода в систему отопления. По СНиПам положено, чтобы все трубы в закрытых системах отопления были с кислородным барьером. Полипропиленовую трубу армируют двумя способами: при помощи алюминиевой фольги и стекловолокном. Алюминиевая фольга − более дорогой вариант, потому ее используют сейчас редко. Соответственно, для того чтобы держать дешевый ценник на полипропиленовые трубы, их армируют стекловолокном. А если почитать рекомендации по хранению и эксплуатации труб со стекловолокном, то вы встретите следующее: «такую трубу не желательно хранить при низких температурах». Но, как правило, это никем не соблюдается, и трубы хранятся в обычных складах, ангарах или под навесом круглогодично. Есть еще одна рекомендация, согласно которой трубу нельзя ронять. Особенно если на улице низкая температура, повышается риск того, что слой стекловолокна потрескается и сама идея прочности и кислородного барьера нарушится. Поэтому с такой трубой, особенно в холодное время, нужно обращаться аккуратно. Эти нормы мало кто соблюдает. И рано или поздно негативные последствия себя проявят.

Как правильно развести отопление в частном доме. Однотрубный способ разводки

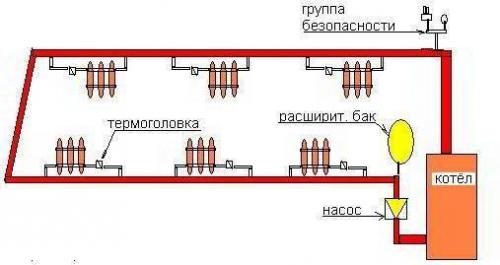

Однотрубная разводка водяного отопления представляет собой следующую систему разводки магистрали: приборы водяного отопления устанавливаются последовательно друг за другом и образуют, таким образом, длинную трубу – как это выглядит, вам поможет понять схема.

Теплоносителем в такой системе является антифриз или вода – жидкость поочередно попадает в радиаторы, которые являются замыкающим звеном цепочки, и отдает свое тепло, которое затем используется для водяного отопления дома.

Таким образом, схема системы заключается в подаче воды из котла в радиатор с использованием труб.

Минус такого устройства в том, что в замыкающий радиатор вода доходит уже холодной.

При таком устройстве однотрубный вариант является вполне эффективным.

Однотрубная схема водяного отопления лучше всего подойдет для двухэтажного дома, т.к. в доме с одним этажом могут возникнуть проблемы с размещением разгонного коллектора, который нужен для качественной работы конструкции.

Разгонный коллектор необходим, чтобы ускорить подачу тепла из труб в радиаторы, а также для того, чтобы поддерживать нужную температуру и снизить шум во время работы системы.

При этом эффективность работы зависит от того, насколько высоко будет располагаться коллекторная – именно поэтому ее установка для двухэтажного дома будет гораздо эффективнее.

Для двухэтажного дома все эти проблемы отпадают: коллектор будет работать тихо и эффективно поддерживать тепло в помещениях.

Коллектор однотрубной отопительной системы выглядит как продолжение труб, но в самом верху отопительной системы к нему подключает расширительный бак.

Однотрубная разводка недорогая, и это один из главных плюсов в ее пользу. Низкая цена сохраняется за счет того, что однотрубная разводка не требует большого количества труб.

Другой плюс данной конструкции в том, что ее можно прокладывать даже в сложных местах, например, под дверными проемами.

Однако однотрубная разводка водяного отопления имеет и минусы: для того, чтобы заменить вышедшие из строя элементы, вам придется полностью отключить ее, и неравномерность обогрева – от расстояния батареи до котла зависит качество нагревания.

Однако, как уже было написано, если несколько модернизировать конструкцию, а также правильно установить ее, то она будет лишена подобных недостатков.

Монтаж системы можно сделать в несколько этапов, они отличаются в зависимости от схемы.

Самый выгодный вариант – установка всех элементов системы (котла, разводки, тепломагистрали) полностью внутри дома, когда она берет начало у точки подачи и заканчивается у котла.

Подключение труб при однотрубной системе может быть двух видов: диагональным и нижним проходным.

Первый тип подключения выбирают чаще всего, т.к. он максимально эффективный.

Кроме того, в доме требуется установить расширительный бак (чаще всего его размещают на чердаке двухэтажного дома), который нужно подключить к разводке, водопроводной и канализационной системе.

Схема поможет вам сделать все правильно.

Для двухэтажного строения есть свои особенности монтажа.

Однотрубная схема в этом случае должна включать радиаторы на каждом этаже, причем количество секций в них и их общее количество должно быть примерно одинаковым, чтобы температура была комфортной во всех помещениях двухэтажного дома.

Такой вариант не слишком красивый, зато легко реализуется и вполне эффективен.

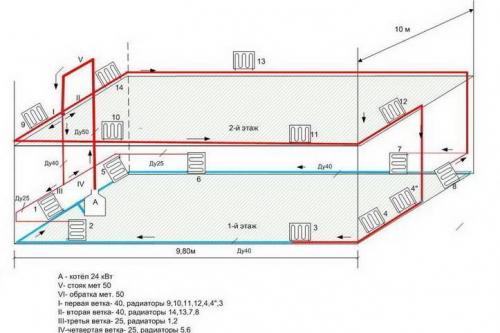

Изучите схемы, как устанавливается однотрубная разводка для двухэтажного дома, тогда вам легче будет определиться, какой вариант подходит именно для вашего строения.

Отопление полипропиленовые трубы. Полипропиленовые трубы для отопления: виды, характеристики, свойства

Совсем недавно при монтаже отопительных систем стали использовать трубы из обычного полипропилена, или как их еще называют, трубы ппр. Однако со временем стало понятно, что данный материал не совсем подходит для этих целей. Под воздействием давления и высоких температур, ППР трубы для отопления становились очень подверженными деформации.

И их эксплуатационный срок в итоге оказался гораздо ниже по сравнению с тем, который указывали производители. Отличным решением стала своеобразная модернизация этих труб – применение при их изготовлении технологии армирования. Это позволило исправить имеющиеся недостатки, сохранив все преимущества изделий из полипропилена. Читайте также: "".

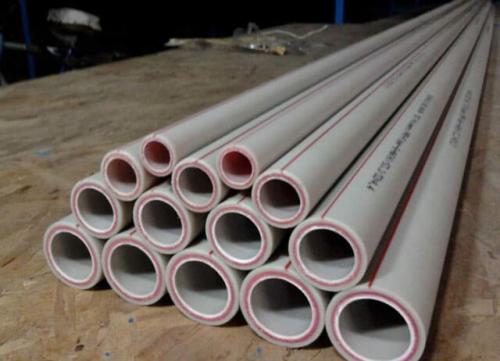

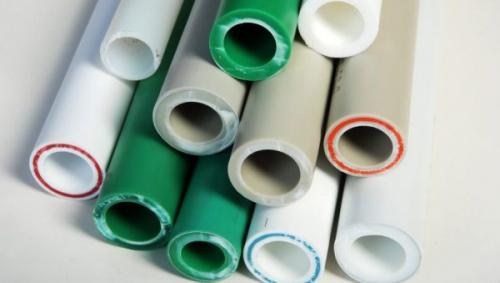

На сегодняшний день выделяют следующие виды армированных полипропиленовых труб:

• с алюминием – они сделаны с применением алюминиевой фольги, которая, в зависимости от технологии изготовления может находиться на поверхности трубы или между слоями пропилена (так называемая, сэндвич-технология) и предотвращает трубы от негативных последствий чрезмерного теплового расширения;
• со стекловолокном – при изготовлении которых достигается монолитность конструкции за счет прочного, литого соединения полипропилена и стекловолокна. Это, в свою очередь, придает трубам особую прочность и не приводит к расслаиванию ни в процессе монтажа, ни при дальнейшей эксплуатации.

Важно учитывать, что полипропиленовые трубы для отопления с армированием из алюминия нуждаются в предварительной тщательной зачистке, во избежание расслоения в местах сварки и при последующем использовании.

Трубы с армированием из стекловолокна лишены такого недостатка, поэтому перед сваркой в зачистке не нуждаются.

Чтобы свести к минимуму приобретение подделки и избежать моментов, связанных с низким качеством труб (например, их сильным расслоением), выбирать изделия следует только у проверенных производителей и надежных поставщиков.

К сожалению, технология армирования полипропиленовых труб не способна полностью предотвратить влияние теплового расширения и вызванную им последующую деформацию. Поэтому, делать выбор в пользу того или иного типа изделия следует, исходя из имеющихся материальных средств и индивидуальных предпочтений.

Также, очень важно знать, что наиболее подходящими для систем отопления станут трубы именно из полипропилена. Дело в том, что трубы из поливинилхлорида (ПВХ) или полиэтилена низкого давления (ПНД) из-за излишней мягкости, более пригодны для организации холодного водоснабжения или, в некоторых случаях, канализации. В этом плане, такие преимущества полипропиленовых труб, как легкость, прочность и надежность, очевидны и служат дополнительным плюсом в пользу их приобретения.

К основным техническим характеристикам полипропиленовых труб для отопления относят:

1. Устойчивость к давлению . Это свойство полностью зависит от температуры теплоносителя – чем она выше, тем меньшее давление в системе является допустимым. Так, большинство полипропиленовых труб могут выдерживать давление в пределах 4 – 6 атм при температуре теплоносителя в 70ºС.
2. Устойчивость к высоким температурам . Как правило, полипропиленовые трубы достаточно легко переносят кратковременные колебания температуры теплоносителя до 95ºС. Очевидно, что подобные перепады для отопительных систем жилых помещений являются скорее исключением. Так как температура размягчения полимера составляет 110 – 140ºС, а температура плавления 140 – 170ºС, это еще раз подтверждает целесообразность использования полипропиленовых труб для отопления (прочитайте также: " Характеристики полимерных труб для отопления, особенности соединения и монтажа ").


   Совет: Используйте наши строительные калькуляторы , и вы выполните расчеты строительных материалов быстро и точно.

3. Устойчивость к появлению коррозии . Отсутствие реакции на постоянный контакт с водой, наличие гладких поверхностей, препятствующих накоплению солей, делают полипропиленовые трубы достойными конкурентами по сравнению с остальными изделиями.
4. Низкую теплопроводность . В связи с чем на трубах не образуется конденсат, а температура поверхности будет практически такой же, как и температура теплоносителя.
5. Длительный эксплуатационный период . По заверениям производителей, допустимый срок службы полипропиленовых труб составляет порядка 50 лет, в то время как для стальных труб эта цифра колеблется в пределах 20 – 30 лет. Конечно же, на данное свойство будут оказывать влияние и схема отопительной системы, и рабочее давление, и перепады температуры теплоносителя.

Ошибки при пайке полипропиленовых труб. Ошибка первая — не очистить трубы перед сваркой

Процесс обустройства систем водоснабжения и отопления чаще всего происходит в помещении, где активно идёт ремонт. Вокруг строительный мусор, цемент, штукатурка, краска… Всё это оказывается на трубах. Перед тем, как приступить к сварке, необходимо:

• Тщательно протереть трубы слегка влажной тряпкой.
• Просушить.
• Обезжирить.

Только потом можно пользоваться паяльником. В противном случае оставшиеся пыль и мусор могут привести к тому, что стык получится некачественным, существенно увеличивается вероятность протечки в будущем.

Ошибка вторая — не выдержать нужное время нагрева

У каждого сварочного аппарата для ППР труб есть инструкция. И производитель указывает, как долго нужно нагревать трубы для качественного соединения. Но инструкции часто вообще не читают, а время засекают на глазок. Между тем в процессе сварки важна каждая секунда. Нужно строго соблюдать инструкции, используя паяльник для полипропиленовых труб! Недогрев приводит к расстыковке соединений, то есть к протечкам.

Ошибка третья — перегрев труб

Противоположная ситуация — сварщик передержал трубы в паяльнике, думал, что так будет надёжней. В итоге получается только хуже! Если недогрев можно исправить, вновь соединив трубы, то перегретые части остаётся только выбросить, они оказываются безнадёжно испорченными.

Категорически нельзя:

• Ставить сварочный аппарат на его максимальную температуру.
• Слишком долго держать трубу в аппарате.

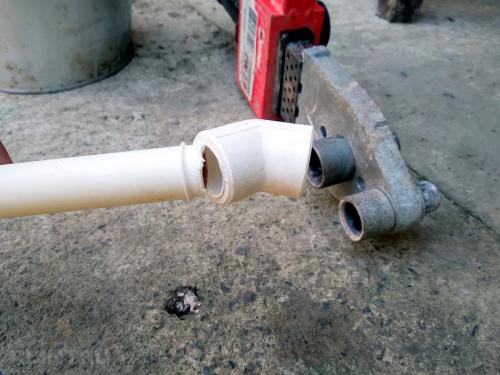

Утюг паяльника в таком случае просто расплавит материал, труба сузится и окажется непригодна для использования.

Важно! Рекомендуемая температура для сварки ППР труб — +250–260°C. Трубы диаметром 20 миллиметров нужно держать в аппарате 4 секунды, 25-миллиметровые — 6 секунд, 32-миллиметровые — 8 секунд, 40-миллиметровые — 12 секунд.

Ошибка четвёртая — сразу отпустить место стыка труб

Так делать нельзя! Нужно подождать, пока нагретые трубы остынут и место соединения надёжно скрепится. Хотя бы несколько секунд нужно крепко держать соединение руками, не отпуская сразу.

Ошибка пятая — крутить трубу во время пайки

Производители сварочных аппаратов для ПРР труб настоятельно не рекомендуют делать это. Немного откорректировать трубу можно, но не крутить во все стороны! Утюг паяльника может повредить структуру трубы, пластик деформируется. Ещё перед пайкой нужно отрегулировать детали и в процессе уже не поворачивать.

Ошибка шестая — разнородные трубы

Бывает, что не хватило деталей и владелец дома докупает первые попавшиеся фитинги и трубы. Часто от другого производителя, другого цвета. Это не такая уж страшная ошибка, если всё остальное сделать правильно. Однако, проблемы возможны из-за разного состава полипропилена, разницы в толщине стенок труб. Кроме того, стыки труб разного цвета выглядят не эстетично, а владелец лишается гарантии производителя.

Ошибка седьмая — пайка в холодном помещении

Для того, чтобы сварка полипропиленовых труб была качественной, в комнате должно быть минимум +5°C. Это указывают все производители сварочных аппаратов. Специалисты же считают оптимальной температуру не меньше +10°C. Подвергать ППР трубы деформации можно при температуре от +15°C. Поэтому помещение, где проводятся работы, нужно предварительно прогреть. И дать самим трубам возможность полежать в тепле, не начинать работать с деталями, только что занесёнными с мороза.

Какой диаметр трубы лучше для отопления частного дома. Сравнение однотрубной и двухтрубной систем

Мы уже выяснили, как рассчитать трубы для отопления, и какой диаметр нужен для обоих видов систем. Для закрытых контуров, при площади помещения от 120 м2, этот показатель составляет 32 мм для полипропилена. При этом условный проход для изделий с номинальным давление 20 и 25 атмосфер составляет 21,2 мм. Для изделий с номинальным давлением 10 атмосфер условный проход составляет 20,4 мм, а наружный диаметр 25 мм.

Перед тем как рассчитать количество труб для отопления, сравним выгоды от монтажа однотрубной («Ленинградки») и двухтрубной («попутки») системы:

• КПД – однозначно, «попутки» эффективнее обогревают помещение, чем однотрубные;
• экономия средств – все, что можно сэкономить на «Ленинградке» это какой-то отрезок контура и все.

Количество тройников будет одинаковым, кранов тоже, а вот переходников, возможно, потребуется больше. Представьте контур, от которого с небольшим промежутком отходит два патрубка. Один из них идет на вход в радиатор, а второй возвращает теплоноситель обратно в систему. Получается что отрезок между патрубками – это байпас. Чтобы циркуляция в батарее была лучше, байпас нужно сделать меньшего диаметра, чем основной контур отопления. Из этого следует, что потребуется еще пара единиц фурнитуры. Получается, что меньше тратим денег на трубы и больше на фурнитуру, в итоге экономии никакой, при этом КПД ниже.

В итоге, из этого можно сделать вывод, что рассказы о том, какая хорошая и дешевая однотрубная система отопления просто несостоятельны.

Монтаж отопления из полипропиленовых труб в частном доме. Выбор размера труб

Сечение трубопровода зависит от схемы отопления в частном доме из полипропиленовых труб. Если вы планируете сделать отопление в частном доме из полипропиленовых труб без насоса (установка насоса в систему отопления частного дома ), диаметр следует выбирать больше: отсутствие искусственного нагнетания теплоносителя в системе компенсируется увеличением объема проходящей воды.

Поскольку соединение полипропиленовых труб с металлическими в процессе монтажа неизбежно, а в некоторых случаях приходится соединять с металлопластиковыми.

Обратите внимание на нормативные сочетания диаметров:

• металлопластик 2 см (сечение) на 2 мм (толщина стенки) – полипропилен 2,5 (наружный диаметр) на 4,2;
• металлопластик 1,6 на 2 – ПП 2 на 3,4;
• металл 2,6 на 3 – ПП 3,2 на 5,4.

Если разводка двухтрубная от магистрали, используется труба из ПП 2 на 3,4. Для систем отопления применяются трубы сечением от 1,6 сантиметра до 11, регулирующие вентили для батарей – до 1,2 дюйма.

Максимальная длина контура, при которой отопление эффективно – 25 метров при мощности котла до 12 киловатт. При размерах трубы 2 на 3,4 такой контур обслуживает 6 радиаторов по 10 секций. Если требуется большая длина, можно увеличить сечение трубы до 3,2 на 5,4. Но лучше сделать второй контур или использовать лучевую разводку (см. ниже).

Таблица размеров полипропиленовых труб для отопления.

Непосредственно у батарей используются трубы тоньше, чем в основной магистрали. Соединения выполняют «американками».

Как нельзя паять полипропиленовые трубы. Основные ошибки при сварке полипропиленовых труб и как их не допустить

На самом деле, на сайте уже есть подробная пошаговая инструкция по пайке полипропиленовых труб своими руками , где описана технология и основные моменты процесса. В этой статье мы поговорим о другом – о главных ошибках, которые совершают неопытные мастера.

Покупка паяльника для сварки полипропиленовых труб – еще не самое главное, так как нужно уметь правильно пользоваться данным инструментом. В Интернете, конечно, есть множество видеороликов, в которых рассказывают, как правильно паять полипропиленовые трубы, но обычно в этих видеоуроках упускается очень важный момент – основные ошибки при сварке, а ведь именно с этого должен начинаться путь монтажника.

Основные ошибки при сварке полипропиленовых труб и как их не допустить

Важно! Так что это за ошибки? О чем следует узнать до того, как брать в руки паяльник? Какая правильная температура пайки труб? Об этом и многом другом мы поговорим в нашем обзоре.

Распространенные ошибки при сварке ПП труб

Самые часто встречающиеся ошибки связаны со следующими моментами.

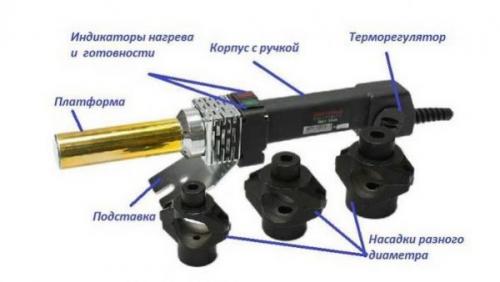

Устройство паяльника для пластиковых труб

Неправильная температура

Часто на паяльнике выставляется максимальная температура, вследствие чего пластик сильно плавится и, как результат, совершается самая грубая ошибка – уменьшается входной диаметр изделия либо фитинга. Есть целый ряд факторов, влияющих на температуру паяльника. Это может быть, к примеру, температура окружающей среды. Если на улице +18-20°С, то максимальную мощность выставлять не нужно – вполне хватит 250-270°С.

Сварка пластиковых труб

Другой важный момент – это диаметр труб. Чем меньше диаметр, тем ниже должна быть температура прибора. Это, конечно, можно контролировать временем нагрева, но порой, если уменьшить температуру паяльника, можно избежать плавления (и последующей деформации) концов труб.

Цены на паяльник для пластиковых труб

паяльник для пластиковых труб

Время пайки

Не придерживаясь определенного времени во время сварки, можно расплавить концы труб настолько, что деформация будет неизбежной.

Как паять полипропиленовые трубы

Для стандартных ситуаций существуют определенные сроки (при температуре 250-270°С), ознакомимся с ними.

Таблица. Рекомендуемое время нагрева при пайке ПП труб.

Разбираемся с ошибками при пайке ПП труб

Но помните, что на это время оказывает влияние не только диаметр, но и температура, которую вы выставили на паяльнике. И, конечно, температура в доме или на улице.

Пластиковые трубы для водопровода

Некачественно очищенные трубы

Если они будут мокрыми или грязными, то протечка неизбежна в любом случае. А потому перед пайкой трубы следует очистить от грязи, пыли, и просушить. Если вы, к примеру, меняете водопроводный стоят и из трубы течет вода, но следует хотя бы на время прекратить водоснабжение. Как вариант – можно запихнуть внутрь салфетку либо кусок туалетной бумаги. Когда вы закончите паять, салфетка размоется вновь пошедшей водой и окажется в фильтре грубой очистки, не причинив вреда трубопроводу.

Туалетная бумага может быть полезной при пайке ПП труб

Цены на полипропиленовые трубы для водопровода

полипропиленовые трубы для водопровода

Паяем полипропиленовые трубы правильно

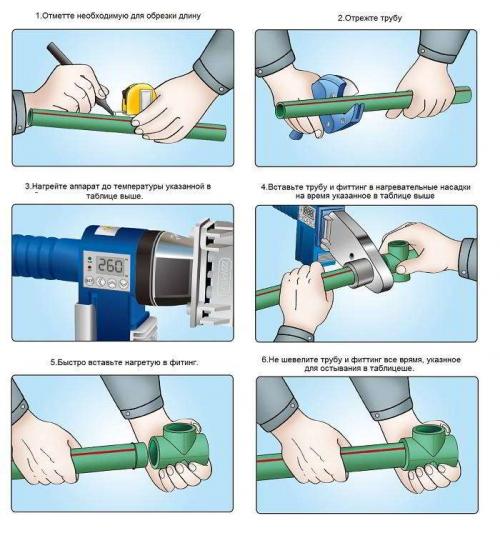

Разобравшись с основными ошибками, приведем небольшую инструкцию по сварке пластиковых труб.

Шаг 1 . Вначале подготавливается все, что потребуется для работы:

• сам паяльник;
• пила по металлу (лучше труборез, если есть возможность);
• трубы с фитингами;
• маркер.

Шаг 2 . Паяльник собирается, на него ставятся нужные насадки, затем прибор подключается к сети и прогревается. Когда он хорошо прогреется, его желательно выключить (хотя бы один раз). На трубе делается пометка – обозначается глубина ее вхождения в фитинг. Затем можно приступать непосредственно к пайке.

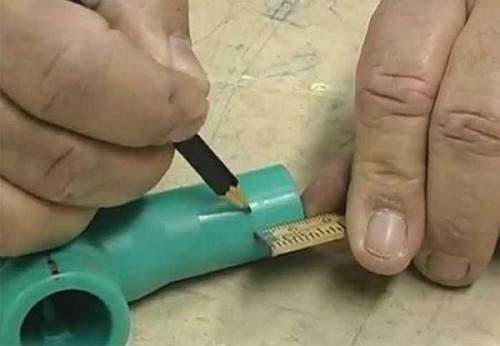

Разметка трубы перед пайкой

Шаг 3 . Труба размечается, указывается, куда и как будет направлен фитинг (либо тройник, отвод, проч.), для чего лучше воспользоваться черным строительным маркером. Также отмечается глубина вхождения в фитинг. В будущем это поможет избежать разного рода ошибок, касающихся разметки.

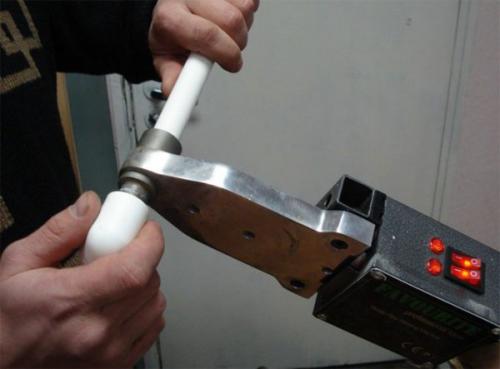

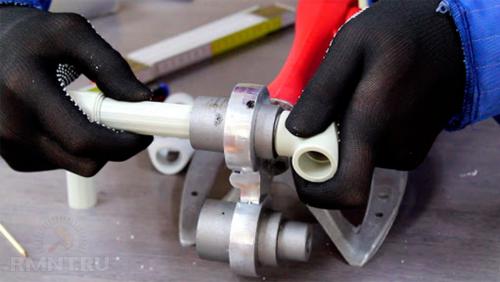

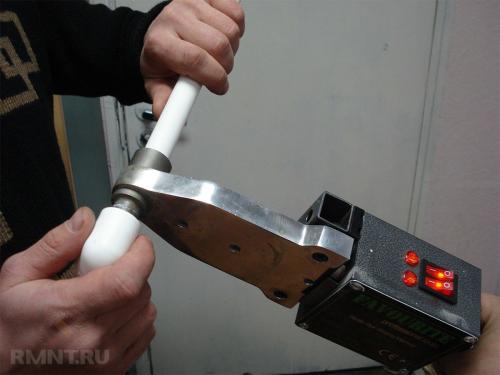

Шаг 4 . Труба загоняется с одной стороны хорошо разогретого паяльника, а фитинг – с другой. Начинается отсчет времени (следуйте таблице), по прошествии которого стыкуемые элементы быстро извлекаются и соединяются вместе.

Элементы нужно нагревать в течение определенного времени

Шаг 5 . Фитинг во время соединения сразу выравнивается, чтобы ровно сидел на трубе. Саму трубу не стоит сильно вдавливать – достаточно насадить на глубину, отмеченную ранее. Если вдавить слишком сильно, внутренний диаметр трубы может уменьшиться, а это уже очень грубая ошибка!

Кроме того, фитинг во время соединения нельзя прокручивать. Если говорить простым языком, нужно: нагреть, соединить, выровнять и удерживать примерно полминуты.

Этапы пайки полипропиленовых труб

За 30 (а лучше 40) секунд пластик должен застыть. На этом все, желаем удачи во всех начинаниях! Обязательно делитесь мнением в комментариях. Спасибо!

Какие трубы лучше для отопления в многоквартирном доме. Основные виды труб для отопления

Создавая проект отопительной системы, необходимо продумать каждый узел – выбрать редко ломающийся и экономичный котел, заказать эффективные и компактные батареи, приобрести долговечный и малошумящий циркуляционный насос. Следует присмотреться и к трубам для отопления, по которым циркулирует теплоноситель – все в системе должно быть сбалансированным и надежным.

Трубы для отопления изготавливаются из следующих материалов:

• Обычная сталь – самый очевидный и распространенный материал;
• Полипропилен – надежный, простой и недорогой;
• Полипропилен армированный – этот материал идет на смену металлу;
• Нержавеющая сталь – надежно, но дорого;
• Металлопластик – гибкий и очень интересный композит;
• Сшитый полиэтилен – чаще используется в системах теплых полов;
• Медные трубы – красиво, дорого, долговечно.

Самыми популярными сегодня считаются пластиковые трубы, они применяются практически во всех отопительных системах – особенно если речь идет о частных домовладениях и небольших офисных зданиях.

Разговаривая про отопительные трубы, нельзя обойти стороной тему систем отопления с принудительной и естественной циркуляцией теплоносителя – здесь все взаимосвязано. Если быть точнее, то речь идет о диаметре. Для нормальной естественной циркуляции выбираются стальные трубопроводы большого диаметра с одновременным сокращением количества изогнутых элементов в системе, увеличивающих сопротивление. В случае с тонкими стальными, пластиковыми и медными разновидностями естественная циркуляция невозможна.

Выбирая трубы для отопления, необходимо понимать разницу в системах отопления многоэтажных и частных домов. В многоэтажках высокое давление, иногда случаются гидроудары. Поэтому в квартирах многоэтажного дома чаще встречаются стальные трубопроводы, выдерживающие высокие нагрузки, допускается применение армированного полипропилена.

В частных домиках давление редко превышает три атмосферы, поэтому толстые трубы станут излишеством. Исключение составляют контуры с естественной циркуляцией. В системах с принудительным движением теплоносителя допускается использование труб отопления из любых материалов, перечисленных в данном обзоре.
