Как правильно подключить радиатор при подаче снизу. Подводка трубопроводов к комнатному нагревателю
Сейчас лучшими вариантами трубопроводов являются трубы из полипропилена и сшитого полиэтилена. Они надежны и имеют привлекательный внешний вид. Специалисты не советуют использовать для разводки отопительной системы стальные трубопроводы.

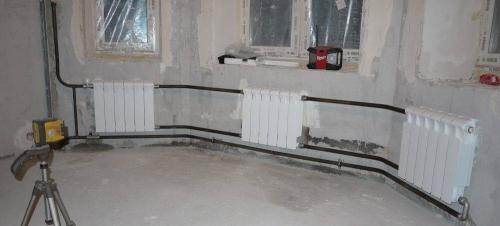

Трубы, подсоединяемые к батарее снизу, часто прокладывают под напольным покрытием или даже по потолку нижерасположенного этажа. Для такого способа монтажа – трубопроводы из стали не самый удачный вариант. Оптимальное решение, проверенное на практике – обвязка батарей отопления полипропиленом. Хорошим решением также является использование медных и PEX трубопроводов для разводки отопления.
Использование изоляции на трубах тоже имеет свои особенности:
- отсутствие теплоизоляционной защиты обеспечит дополнительный нагрев помещения;
- наличие теплоизоляции уменьшит потери тепла – это актуальный нюанс, если трубопроводы проложены в подвесном потолке нижерасположенного этажа;
- теплоизоляционный слой заменяет демпферный материал, когда разводка отопления выполняется в стяжке – утеплитель компенсирует тепловое расширение полимера, что позволяет пластику расширяться в любом направлении без негативных последствий.
Перед монтажом трубопроводов обязательно определяют точное месторасположение нагревательных приборов. Их смещение по горизонтали недопустимо в отличие от высоты. Причина этому отсутствие поворотного фитинга над напольным покрытием.
Обычно над поверхностью находятся только небольшие прямые участки трубопроводов. Они соединяются с отводами нагревателя. Исключением являются батареи, которые обвязывают снизу с применением узлов, обеспечивающих нижнее боковое подсоединение к трубам. Этот вариант предполагает расположение выводов трубопроводов на расстоянии примерно 120 мм от футорок.
Радиаторы отопления для частного дома – разновидности и классы, правила выбора, цены
Арматурные элементы и расходные материалы
Монтаж батарей, к которым трубопроводы подсоединяются снизу, выполняется несложно. Однако процесс осуществляется с применением специальной арматуры. Ее тип подбирается под устанавливаемые радиаторы.
Нижнее подключение батареи отопления полипропиленом или другими трубопроводами подразумевает применение комплекта переходников. Они подбираются под материал подсоединяемых труб. Обычно используют гильзы для пайки и пресс-фитинги. Если подсоединяются полипропиленовые трубы, рекомендуется применять «американки» с резьбой.
Как правильно соединить подачу и обратку. Что собой представляют подача и обратка в системе отопления
Подача и обратка в системе отопления – это отдельные системы, предназначенные для подведения нагретой воды к радиаторам отопления и отводу остывшей жидкости до котла или иного отопительного оборудования с целью дополнительного повышения температуры теплоносителя. Какими способами можно организовать подачу и обратку в современных условиях, читайте далее.
Расположение подачи и обратки в отопительной системе
Различные способы подключения подачи и обратки
В доме или городской квартире отопление может быть обустроено следующими способами:
- нижнее подключение;
- боковое подключение;
- диагональное подключение.
Разберемся, где обратка в отоплении при каждом способе.
Нижний способ подключения
При использовании нижнего (иные названия – серповидное, седельное, лениградка) способа подключения подающие и отводящие теплоноситель трубы присоединяются к нижней части.

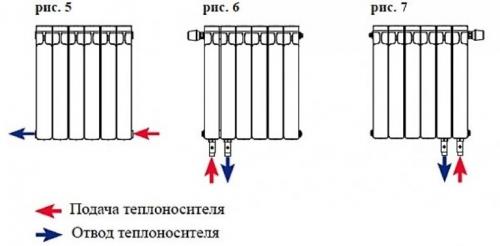

Нижние способы подключения батареи
Разница между подачей и обраткой в данной ситуации минимальна. Нижний способ отличается простотой исполнения и возможностью сокрытия труб, входящих в состав системы отопления в полу.

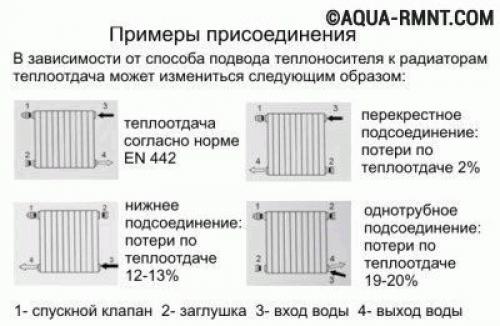

Существенным недостатком является большая потеря теплоотдачи. Эффективность снижается в среднем на 15% по сравнению с иными способами подключения.

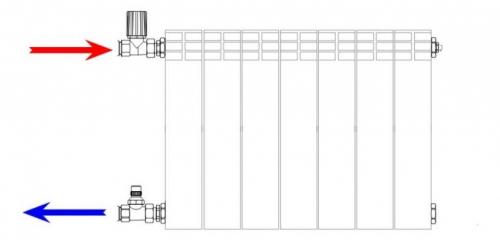

Боковой способ подключения
Более популярная схема организации подачи и отведения теплоносителя – это боковой способ. В данном случае подводящая труба (подача) подключается к радиатору отопления сборку в верхней части оборудования, а отводящая – с того же боку, только в нижней части.
Подключение сбоку
Такой способ оптимально подходит для радиаторов с небольшим количеством секций, так как минимальные объемы способствуют более равномерному распределению тепла.
Диагональный способ подключения
Температура подачи и обратки отопления будет отличаться незначительно, если выбрать диагональное подключение батареи. При использовании данного метода подводящая труба присоединяется в верхней боковой части радиатора, а обратка – в нижней части батареи, но с противоположной стороны.

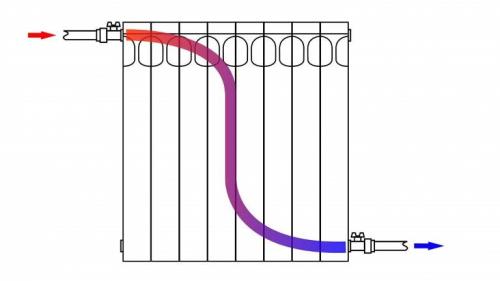

Диагональное присоединение радиатора
Особенности подключения обратки
В зависимости от типа разводки системы отопления в жилом помещении обратка и подача могут быть организованы:
- по одной трубе;
- по двум разным трубам.
Однотрубные отопительные системы
Система с одной трубой преимущественно используется в многоквартирных домах, так как отличается:
- относительно невысокой стоимостью материалов и монтажных работ;
- высоким показателем давления теплоносителя, так как давление в обратке системы отопления должно быть достаточным для прохода через радиаторы, подключенные далее.
К отрицательным сторонам данного метода можно отнести:
- невозможность проведения регулировки тепла в отдельном радиаторе;
- значительное снижение уровня теплоотдачи на батареях, расположенных дальше от отопительного оборудования.

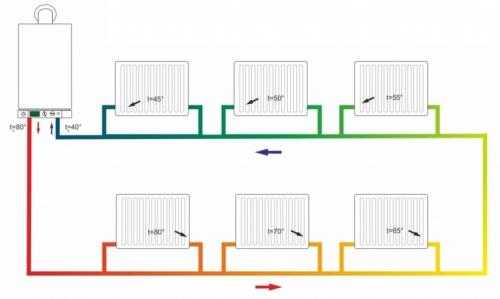

Система с подачей и отводом теплоносителя по одной трубе
Для повышения теплоотдачи в однотрубную систему дополнительно устанавливается циркуляционный насос.

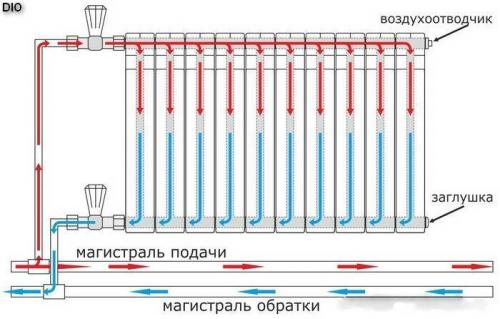

Двухтрубные отопительные системы
В индивидуальных домах чаще всего организуются двухтрубные отопительные системы, в которых для подвода и отвода теплоносителя предусмотрены самостоятельные магистрали.

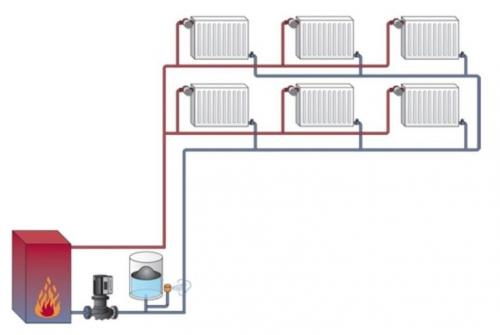

Система с двумя трубами для подачи и отвода теплоносителя
К преимуществам данной систем относятся:
- более равномерный прогрев всех батарей, независимо от удаленности от отопительного оборудования;
- возможность регулировки, частичного отключения, например, для ремонта или замены радиатора, без ущерба в работе иных батарей.
Наиболее существенным недостатком является сложность выполнения монтажных работ. Если в ходе разводки не предусмотрен естественный уклон и теплоноситель не циркулирует самотеком, то требуется насос на обратку отопления, что также увеличивает стоимость расходных материалов.
Основные причины некорректной работы системы отопления

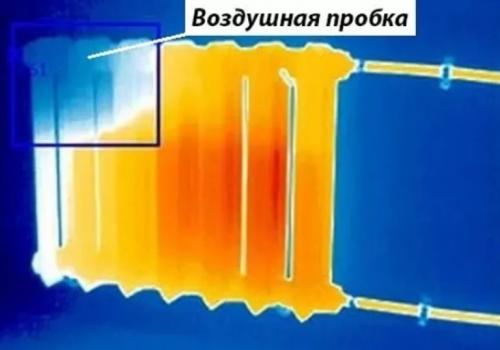

Если обратка холодная, батареи прогреваются неравномерно или недостаточно происходит нагрев помещения, то требуется найти и устранить неисправности в отопительной системе помещения.
Подключение радиаторов отопления при двухтрубной системе. Какие виды отопительных систем бывают?
Для того чтобы понимать как подключить радиатор отопления, нужно четко осознавать в какую систему она будет интегрироваться. Даже если все работы будут выполнять мастера из специализированной фирмы, все равно хозяину дома нужно знать какая схема отопления у него в жилище будет реализовываться.
Однотрубное отопление
Основывается на подаче воды в радиаторы, установленные в многоэтажном строении (как правило, в многоэтажках). Такое подключение радиатора отопления является самым простым.
Однако при доступности монтажа такая схема имеет один серьезный недостаток – невозможно регулировать подачу тепла. Никаких специальных устройств такая система не предусматривает. Поэтому теплоотдача соответствует заложенной проектом расчетной норме.

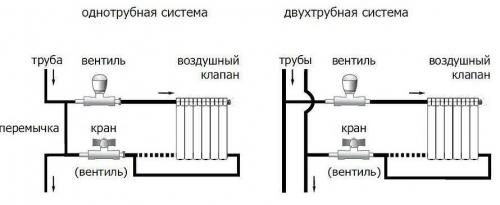

Наглядные схемы подключения радиаторов для разных отопительных систем: однотрубной и двухтрубной
Двухтрубное отопление
Рассматривая варианты подключения радиаторов отопления, естественно стоит уделить внимание и двухтрубной отопительной системе. Ее функционирование базируется на подаче горячего теплоносителя по одной трубе, а отводу охлажденной воды в обратном направлении по второй трубе. Здесь реализуется параллельное подключение отопительных устройств. Достоинством такого подключения является равномерность нагрева всех батарей. Кроме того интенсивность теплоотдачи можно регулировать вентилем, который монтируется перед радиатором.
Важно! Правильное подключение радиаторов отопления подразумевает соблюдение требований главного нормативного документа – СНиП 3.05.01-85.
Как правильно подключить радиатор отопления при однотрубной системе. Как правильно подключаются радиаторы отопления при двухтрубной системе: разновидности
Различают две разновидности систем обогрева: одно- и двухтрубные. Чтобы определиться с оптимальным методом подсоединения батарей к обогревательному контуру, определимся с особенностями функционирования каждого вида.
Обогревание при однотрубной сети являет собой экономный вариант. Использование такой схемы позволяет существенно сэкономить на растратах при покупке материала и его монтаже. Подключение радиаторов отопления по однотрубной системе применяется в многоэтажках, а также частных домах. Принцип подсоединения такого вида обусловлен тем, что каждый радиатор соединён между собой последовательным способом, как показано ниже.
Из выхода крайнего радиатора контур возвращается к обогреваемому котлу или стояку многоэтажек. Подсоединение радиаторов к однотрубной системе имеет не только преимущество в виде экономии, но ещё и недостаток — отсутствие возможности регулировать теплоотдачу. Для этого можно установить один регулятор на первом теплообменнике, что позволит контролировать всю систему в целом. Ещё одним минусом такого типа системы обогрева является разница температур на начальном и конечном регистре. Батареи, которые подсоединены первыми к котлу, отдают больше тепла, нежели конечные теплообменники в контуре. Это отражается на температурных показателях в помещении, которая будет отличаться в зависимости от того, сколько регистров обогрева установлено в помещении. Если в небольшом частном доме последовательное подключение радиаторов функционирует эффективно, то в многоэтажном доме теплообменники на верхних этажах будут недополучать тепла.
Двухтрубная разводка является более приемлемым вариантом, так как она имеет две нити трубопровода, которые отходят от котла: подача и обратка. Каждый источник подключён к обеим трубам, поэтому такой вариант ещё называют параллельным способом. Преимущество данной системы сложно недооценить, так как каждый теплообменник получает теплоноситель с одинаковым показателем температуры. Это значит, что в доме или квартире каждая батарея будет иметь одинаковую температуру.
На каждом регистре обогрева устанавливается регулятор, при помощи которого контролируется температура в помещении. В отличие от однотрубной, двухтрубная конструкция имеет такой недостаток, как затраты на покупку труб. Для сооружения контура двухтрубного типа понадобится вдвое больше материалов, поэтому у владельцев частных домов возникает вопрос, что же лучше выбрать.
Нижнее подключение радиатора полипропиленом. Монтаж отопительной системы своими руками
Перед тем, как варить отопление в частном доме, нужно запастись следующими инструментами для пайки полипропиленовых труб:
- Шейвер, позволяющий удалить армирование из участка пайки и снять фаску на трубе;
- Труборез;
- Паяльник для полипропиленовых труб с набором насадок необходимого диаметра.
Технология соединения труб выглядит следующим образом:
- Сначала нужно надеть шейвер на трубу и несколько раз провернуть, чтобы убрать слой алюминия. Если этого не сделать, металл при контакте с жидкостью постепенно будет повреждаться, тем самым оказывая негативное влияние на всю отопительную систему.
- Насадка паяльника разогревается до нужной температуры, после в раструб вставляется труба, а на противоположную сторону насадки надевается фитинг.
- Когда детали немного оплавятся, их нужно совместить с некоторым усилием и задержать в таком положении на несколько секунд. После застывания пластика можно приступать к пайке следующего участка.

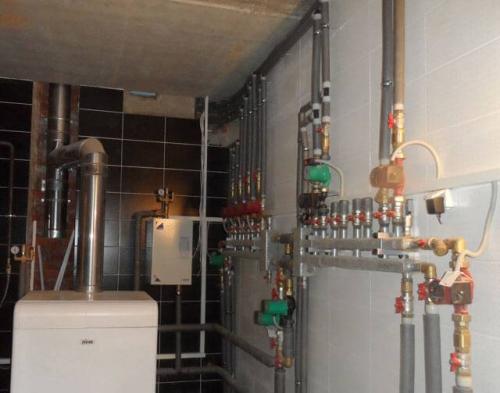

Возле выходного патрубка котла устанавливается группа безопасности. Место установки обуславливается тем, что именно на этом отрезке системы поднимается давление при нарушении функционирования системы. Расширительный бачок можно монтировать где угодно, но есть один нюанс: при установке бачка перед насосом расстояние между ними должно составлять больше двух диаметров розлива, а если бачок крепится за насосом, то расстояние увеличивается до десяти диаметров розлива. Несоблюдение этого правила приводит к преждевременному выходу мембраны из строя – а определить неполадку сразу вряд ли удастся, поэтому придется думать еще и о том, как проверить отопление в частном доме.
Иногда возникает вопрос о том, можно ли гравитационную систему переделать в отопление с принудительной циркуляцией. Ответ на данный вопрос утвердительный – при необходимости насос устанавливается в любой контур, что позволяет полностью переделать отопление в частном доме.
- Диаметры и конфигурация разводки выбираются таким образом, чтобы система могла работать с естественной циркуляцией;
- Параллельно разводке перед котлом врезается две подводки, к которым подключается циркуляционный насос;
- Врезки разделяются между собой обратный шаровым клапаном.
Когда насос работает, клапан замыкается и полностью закрывает проход в байпасе, за счет чего обеспечивается принудительная циркуляция теплоносителя. При отключении насоса отопление автоматически переключается на естественную циркуляцию – клапан открывается, теплоноситель продолжает движение. Конечно, обратный клапан можно заменить вентилем или шаровым краном – но в таком случае переключать режим работы системы придется вручную.
