Монтаж и подключение алюминиевого радиатора отопления. Выбор радиатора

Монтаж и подключение алюминиевого радиатора отопления. Выбор радиатора

Начать следует с выбора радиатора, а главным критерием при выборе станет рабочее давление, на которое рассчитан радиатор. Для частного дома со своей собственной системой отопления будет достаточно радиатора с рабочим давлением 6-7 атмосфер, а вот если нужно подключить радиатор к системе центрального отопления многоквартирного дома, он должен выдерживать давление не менее 10 атмосфер.

В настоящее время потребителю предлагается два варианта алюминиевых радиаторов – стандартный или европейский и усиленный. Последний может работать под давлением, достигающим 12 атмосфер. При подключении к системе центрального отопления необходимо выбрать именно среди усиленных радиаторов.

Количество секций играет большую роль

Далее нужно определиться с необходимым количеством секций. Для этого определяем количества тепла. Необходимого для обогрева помещения и делим на теплоотдачу одной секции выбранного радиатора.

Количество потребного тепла для стандартного помещения можно принять равным 1кВт на 10м 2 площади помещения. Для нестандартных помещений и более точных расчетов воспользуемся готовой таблицей:

Таблица мощности радиаторов

Следует помнить, что схема подключения батареи из более чем 12 секций обязательно должна быть двухсторонней, диагональной либо седельной. При односторонней схеме подключения батареи из большого числа секций, в противоположной от труб стороне радиатора будет образовываться «карман» холодной воды. «Лишние» секции просто не будут работать, мы получаем вредный балласт.

Используя принудительное нагнетание, батарею можно нарасить до 24 секций даже с односторонней подачей, но радиатор в этом случае обязательно должен быть усиленный.

Следует помнить, что подводить теплоноситель к усиленным радиаторам под высоким давлением нужно только по металлическим трубам. Металлопластик может не выдержать такого давления, и последствия будут самыми печальными.

Следует так же учесть, что указанная в документации теплоотдача радиатора актуальна только для односторонней либо диагональной подачи теплоносителя в радиатор. При использовании нижней подачи, смело вычитаем 10-15 процентов.

Если система отопления монтируется в частном доме, то есть возможность самому выбрать общую схему организации отопления – одно- или двухтрубную.

Как собрать алюминиевый радиатор. Комплектующие и особенности монтажа

Алюминий совместим не со всеми металлами. Для него не подходят детали и трубы из меди, этот металл следует полностью исключить. Запрещен монтаж металлопластиковых труб, они не выдерживают сильного давления. При варианте установки алюминиевого радиатора отопления в квартире, чтобы он смог выдержать перепады давления централизованной системы отопления, используют трубы из металла. Стальные трубы должны быть с противокоррозийной обработкой, это увеличит срок их службы.

В автономных системах обогрева допустимо использовать полимерные трубы.

Комплектующие, изначально предусмотренные производителем:

• Настенные крепления;
• Уплотнители;
• Клапаны для выпуска воздуха из радиаторов, предотвращающие коррозию;
• Радиаторные заглушки;
• Напольное крепление.

Для работы еще понадобятся фум-лента и динамометрический ключ.

Самостоятельный монтаж батарей из алюминия должен производиться, четко следуя прилагаемой к прибору схемы сборки-разборки. Если не уверены в своих силах, то доверьте это квалифицированному специалисту.

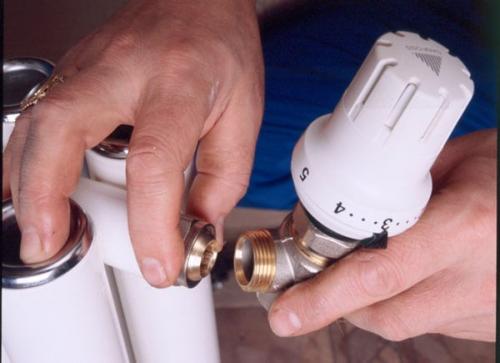

В первую очередь нужно произвести упаковку батареи – соединить приобретенные секции со всеми пробками и клапанами. Прикрепить терморегулятор и отводы, все вентили. Все соединения должны быть оптимально затянуты, строго по прилагаемой документации, чтобы не допустить риска срыва резьбы или протечки. Нельзя проводить зачистку алюминия абразивами при наращивании секций и монтаже переходников – это спровоцирует утечку теплоносителя.

Внимание! У воздушных клапанов после прикручивания выпускные головки должны смотреть вверх.

Подсоединение алюминиевого радиатора проводится одним из способов:

• Диагональное подключение, является самым энергоэффективным, при котором батарея отдает тепло от горячей воды. Трубу с входящим потоком подключают к верхнему штуцеру, а отводящую – к расположенному с обратной стороны радиатора, такой способ применяется в двухтрубных и однотрубных системах отопления. Недостаток – такое решение впишется не в каждый дизайн.
• Боковое подключение. Не самый эффективный способ: труба с подачей хладагента присоединяется к боковому штуцеру, обратка – к параллельному нижнему, обратный порядок подключения снизит теплоотдачу в половину.
• Нижнее подсоединение – для эстетики вида помещения все трубы прячутся под пол или за стеной. Патрубки для присоединения труб располагают в нижней части батареи. Устанавливаются на напольные кронштейны с единичным крючком на стене для поддержания равновесия.

Обогреватели крепят либо к стене, либо к полу. Определившись с местом установки, к стене монтируют кронштейны, просверлив отверстия перфоратором, и используя дюбеля. При монтаже выдерживаем расстояние от стены до батареи в 5 см.

Правильная установка алюминиевых радиаторов. Нормы установки алюминиевых радиаторов отопления

Монтаж радиаторов отопления лучше всего доверить профессионалам. Так можно будет избежать негативных последствий самостоятельного монтажа и поломки системы.

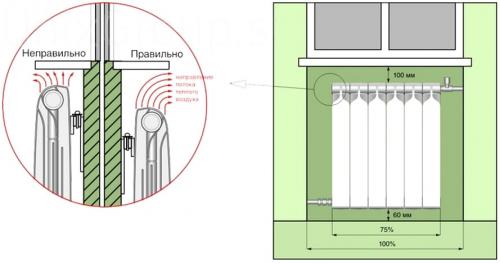

При установке следует руководствоваться действующими СНИПами:

• расстояние от радиаторов до стены 2 -5 см;
• расстояние от пола до радиатора 10 -12 см.;
• расстояние до подоконника 10 см.

Крепятся алюминиевые радиаторы на стену при помощи кронштейнов, входящих в комплект.

Предварительно в местах предполагаемой установки пробуривают перфоратором отверстия и забиваются распорные дюбеля. Прибор следует крепить надежно, исключив возможность его провисания и наклонения .

Трубы в отоплении являются своеобразными кровеносными сосудами всей системы. Поэтому к их выбору следует подходить ответственно и исходя из условий их последующей эксплуатации. Их можно разделить на:

• стальные;
• трубы из полипропилена;
• трубы из металлопласта;
• медные трубы.

Основными достоинствами стальных труб являются долговечность, устойчивость к гидроударам, скачкам давления. Однако стальные трубы сложно монтировать, они быстро засоряются и подвержены коррозии.

Трубы из полипропилена заняли хорошую позицию в применении. Они не подвержены коррозии, не засоряются, их химический состав не меняется со временем, их срок службы достигает 50 лет.

В отоплении применяют армированные полипропиленовые трубы . Для их сварки используют специальный сварочный аппарат, поэтому прокладку всей системы можно завершить достаточно быстро. С экономической точки зрения это самый выгодный вариант.

Металлопластиковые трубы также широко используются. Они отличаются большим сроком службы, пластичны и легко гнутся при монтаже.

Медные трубы являются превосходным материалом для отопления. У них самый высокий срок эксплуатации. Они не подвержены ни коррозии, ни засорениям и прекрасно проводят тепло. Однако стоимость медных труб очень высока, поэтому они используются не столь часто и к их выбору подходят взвесив все за и против.

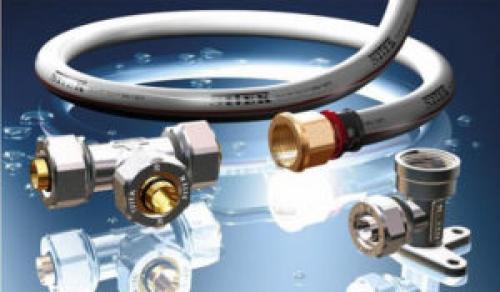

В последнее время производители современных радиаторов из алюминия при их покупке стали прикладывать готовые наборы для подключения размером 1/2 и 3/4 дюйма. В них входят: переходники с правой и левой резьбой по 2 штуки, спускник воздуха, пробка, а также кронштейны и дюбеля для крепления радиатора. Все пробки и переходники имеют шестигранные стороны для возможности их удержания гаечным ключом.

Бывает, что подключив систему отопления, мы не получаем желаемого тепла. Рассмотрим, что может стать преградой в отоплении помещений:

• расположение радиаторов - при установке важно руководствоваться СНИПами;
• трубы в системе отопления - важно использовать трубы, рассчитанные на соответствующее давление и предназначенные для отопления.

Внимание! Нельзя использовать водопроводные трубы для отопления.

• фурнитура для радиаторов - необходимо установить терморегуляторы на каждый радиатор, так можно управлять температурой в доме;
• плотные шторы, закрывающие радиатор.

Источник: https://alyuminievye-radiatory.aystroika.info/stati/montazh-alyuminievyh-radiatorov-metallicheskoy-truboy-komplektuyushchie-i-osobennosti-montazha

Сборка радиатора отопления. Что такое биметаллический радиатор

Представляет собой бронированный прибор, который монтируется в систему отопления помещений. Особенность его конструкции заключается в наличии металлического сердечника из трубы, контактирующей с теплоносителем. С внешней стороны радиатор покрыт алюминиевым «оребрением», которое призвано улучшать теплоотдачу. Внешне отличить такую батарею от аналогов бывает затруднительно даже профессионалу, правда вес у прибора будет тяжелее, чем у остальных.

Устройство

Конструкция обогревателей состоит из двух составляющих: внутренней части и внешней. Первая изготавливается из стальных элементов, а вторая — из легкого алюминия. Отсюда и название радиаторов — биметаллические, что означает состоящие из двух видов металла.

По типу исполнения различают следующие типы батарей:

1. Имеют цельную конструкцию, которая создается по специальной технологии. Соединения внутренних элементов выполняются с помощью сварных швов, которые обеспечивают прочность радиатора и надежную водонепроницаемость соединений, что предотвращает появление течи и многократно увеличивает долговечность отопительного оборудования. Стыковка корпуса из алюминиевого сплава с внутренними элементами обеспечивается с помощью специальной технологии литья под высоким давлением.
2. Секционные. Состоят из нескольких секций, которые соединяются между собой с помощью металлических ниппелей и прокладок из каучука, устойчивых к высокой температуре. Каждая секция состоит из двух труб (верхняя и нижняя), расположенных в горизонтальной плоскости и соединенных вертикальной перемычкой. Конструкция заливается специальным составом из алюминиевого сплава по особой технологии литья. В результате получается цельное прочное металлоизделие с соответствующими техническими характеристиками. Сверху устанавливается оребренный теплообменник.

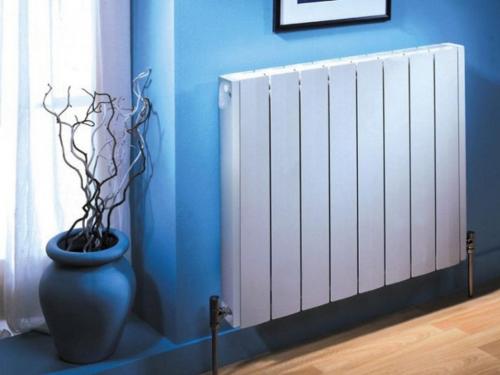

Подключение алюминиевых радиаторов

Установить такие батареи можно в домах и квартирах, в офисах, на производстве, в учреждениях.

Их преимущества:

1. .
2. Высокое рабочее внутреннее давление – до 14 атмосфер .
3. Экологичны, безопасны .
4. Небольшая цена .
5. Разнообразное: верхнее, нижнее, диагональное.
6. Легкая сборка.
7. Эстетичны.
8. Компактны.
9. Легки при монтаже.

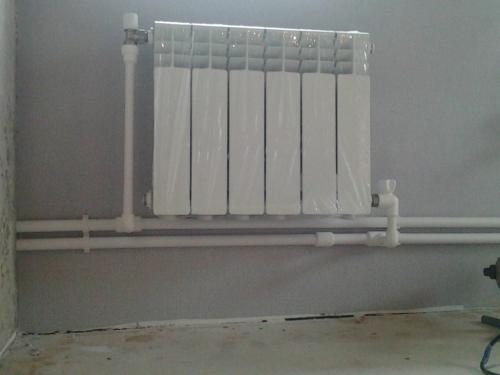

Подключение радиатора к однотрубной системе отопления

Самая распространенная — однотрубная система отопления (), в основном используется в квартирах или в небольших частных домах; делится на вертикальные (к примеру, между этажами) и горизонтальные (на одном уровне).

К такой системе отопления можно ставить алюминиевые батареи с любым видом подключения: нижним, диагональным и верхним – и с любым количеством секций. При установке радиаторов своими руками надо учитывать:

1. Если у батареи нижняя разводка, теплоноситель должен устанавливаться ниже уровня нагревательных приборов.
2. У батарей с верхней разводкой теплоноситель должен устанавливаться на самой высокой точке отопительной системы.

К данному виду отопительной системы можно подключить не более 10 радиаторов : чем дальше батарея от теплонагревателя, тем меньше ее температура нагревания.

Подключение к двухтрубной системе

Двухтрубная система представляет собой параллельные трубы, соединенные уже с двумя теплонагревателями. Такую систему нужно ставить в больших частных домах или на производственных площадях. Вид подключения зависит от вида двухтрубного соединения:

1. Попутное движение тепла – наиболее распространенная схема при строительстве домов и квартир. Это параллельное, равное по расстоянию, движение прогретой воды. Нужно подключать к такой системе алюминиевые батареи диагональным способом, но можно подключить и все другие, в зависимости от схемы расположения труб.
2. Тупиковое движение . При нем вода к последней батарее проходит самый длинный путь от главного теплонагревателя и самый короткий — от обратного. По этой схеме можно подключить радиаторы любого типа. Необходимо вмонтировать своими руками в систему регуляторы и клапаны.
3. Самотечная схема определяется конвекцией. В ней необходимо диагональное подключение алюминиевых радиаторов.

Приготовить инструменты

Можно произвести подключение своими руками, тогда нужно подготовить:

1. Клапаны, вентили, насадки, переходники.
2. Стойки для радиатора.
3. Перфоратор.
4. Инструменты: шуруповерт, молотки, паяльник.
5. В квартирах – болгарки (230, 125-я — в зависимости от труб).
6. Специальный трубчатый паяльник.

Если надо подключить батареи в небольшом частном доме или квартире, то достаточно будети минимума инструментов. Обогрев 10 кв. метров требует примерно 1 кВт мощностей ваших батарей. Если  площадь дома более 100 кв. метров , то можно использовать многосекционные алюминиевые радиаторы и металлические, а не пропиленовые трубы и переходники.

Непосредственное подключение

Если вы решили подключить дома алюминиевые батареи своими руками, нужно выбрать любой из способов подключения (верхний, нижний, вертикальный, горизонтальный, диагональный) . Затем внимательно ознакомиться со схемой трубопроводов центрального отопления в вашем доме или квартире. Надо учитывать тот факт, что вся отопительная система должна быть сделана из одного материала: металл или полипропилен. Подключение:

1. Протрите все стыки и трубы наждачной бумагой и обезжирьте их.
2. Закрепите радиатор : временно или установочно (в зависимости от схемы).
3. Вкручивайте переходники , которые, поворачивая, можно подстроить под направление труб. Если они расположены внизу, на полу, то переходник вкручивается вниз резьбой, если трубы проходят вглубь помещения, то направление переходника меняется.
4. Переходники для соединения радиатора и труб сделаны из полипропилена отечественного производства. При помощи трубчатого паяльника крепим к основной трубе.
5. Устанавливаем кран сверху и заглушку снизу .
6. Установить кран Маевского. Благодаря ему можно будет избавить отопительную систему от воздуха.
7. Установить при помощи резьбовых соединений, если это металл, а не полипропилен, кран-регулятор. Резьбовые соединения лучше производить при помощи льна в сочетании с унипаком.
