Перед тем как разобрать батарею отопления, подготовьте необходимые инструменты.

В качестве основного инструмента используется ниппельный ключ (можно арендовать в специализированном магазине за небольшие деньги). Он представляет собой пруток длиной около 700 мм. С одной стороны к нему приварена головка ключа с размером 24х40 мм, а с другой сделано сквозное отверстие. В него можно вставить металлический пруток. С его помощью проще будет прокручивать гайку.

Это — основной инструмент, который используют при сборке/разборке радиаторов отопления

На поверхности ключа нанесены несколько насечек. Расстояние между ними соответствует ширине секции радиатора. Вставив ключ внутрь батареи, и сосчитав количество насечек, вы легко найдёте ниппель нужной секции.

Перед тем, как разобрать батарею отопления, необходимо сориентироваться с направлением вращения ключа. Радиатор укладываем на ровную горизонтальную поверхность лицевой стороной вверх. Справа будет правая резьба, а с левой стороны-левая. Чтобы не запутаться, можно поступить проще: берём гайку и наживляем поочерёдно справа и слева, а потом делаем вывод, в какую сторону вращать ключ. Это важно, поскольку резьбу легко сорвать и тогда нужно покупать две новые секции. Импортные производители на заглушках и футорках с лицевой стороны секции делают следующие обозначение для резьбы: D-правая, S-левая.

Резьба на ниппель-гайке может быть правой или левой, потому перед тем, как разбирать радиатор, определяем в какую сторону нужно крутить

Допустим, необходимо открутить одну секцию справа. Для этого ключ «лопаткой» вставляем в верхнее отверстие до нужного места, закрепляемся в пазу ниппель-гайки и с усилием провернув ключ против часовой стрелки «срываем» с места. Вот тут и может понадобиться пруток, вставленный в кольцо на ключе: усилие требуется приличное.

Делаем два полных оборота и переставляем ключ в нижнюю часть радиатора. Повторяем операцию, вращая ключ в том же направлении. Откручиваем на 2 оборота ниппель и здесь. Опять вынимаем ключ и повторяем процедуру для верхней части. Так поочередно откручиваем секцию полностью. Это делается для того, чтобы не было перекосов.

Как разобрать батарею, чтобы помыть. Как разбирают чугунный радиатор

Стыки старой батареи являются достаточно прочными. Во многих случаях они так «срастаются», что одной силы не хватает. Поэтому перед тем, как разобрать батарею, ее следует поставить на доски и подготовить должным образом.

Наиболее простая подготовка предусматривает прогрев стыка. Для этого используют строительный фен или паяльную лампу. Последняя способна сжечь старую краску. Однако это не страшно.

Более серьезная подготовка предусматривает разогрев металла до такой степени, что он начинает светиться. После этого пытаются открутить ниппель. Это можно делать как тогда, когда сплав становится очень горячим, так и тогда, когда он заметно остыл. Второй вариант даже лучше, ведь во время охлаждения прокладка покрывается трещинами и прочность соединения становится слабой. Часто его показывают в

Чтобы разобрать батарею, сделанную из чугуна, нужно выполнить следующие действия:

1. Открутить пробки (заглушки).
2. Приложить к устройству радиаторный ключ сверху так, чтобы расплющенный конец приходился на ниппель. На ключе в месте, где завершается батарея, делают отметку, используя мел или изоленту.
3. Вставить ключ внутрь нижнего отверстия.
4. Покручивая им вдоль оси вправо и влево, вставить его в изделие до нарисованной отметки .
5. Определить, в какую сторону закручивается ниппель. Для этого наживляют его правой и левой стороной. Если получилось наживить его правой стороной, то откручивать нужно против часовой стрелки.
6. Если удалось сдвинуть ниппель, то делают один оборот. Далее аналогичную процедуру делают с ниппелем на другом конце секции.
7. Оба ниппеля-гайки откручивают по очереди. Иначе секция треснет.
8. Аналогичным образом надо открутить все секции.

Если разобрать батарею отопления таким способом не удалось, придется распиливать секцию, которая протекает. При этом пилят ее по центру ниппеля. Работу выполняют, взяв в руки болгарку или ножовку по металлу .

Другой вариант заключается в разбивании плохой секции кувалдой. Разбить нужно среднюю часть секции. Ниппель, который остался невредимым, откручивают, используя сантехнический ключ. Также его можно выбить с помощью молотка и зубила. После надо прочистить резьбу в целых секциях.

Как разобрать радиатор отопления чугунный. Как разобрать новый чугунный радиатор отопления

Проще и быстрее всего размонтировать относительно новую батарею. Если корпус еще не устанавливался в систему отопления или использовался максимум один сезон, то шансы разобрать секцию чугунного радиатора без использования хитрых приемов и инструментов достаточно велики.

В первую очередь потребуется отвернуть заглушки, обычно они стоят с левого торца чугунного корпуса батареи. Разобрать пробки можно обычным копчиковым ключом, при условии, что длина рукояти инструмента составляет не менее 70 см.

Важно! Разбирать даже новую чугунную батарею, смонтированную на трубах отопления, не следует, максимум, что можно сделать, это отвернуть пробки. В противном случае можно легко повредить радиатор, например, расколоть ниппель.

Повернуть можно только рычагом

Чтобы разобрать секции, пробку придется снимать в обязательном порядке. Так как заглушки всегда имеют левую резьбу, то отворачивать придется по часовой стрелке.

Для того чтобы демонтировать секцию, нужно будет поставить радиатор на боковой торец. Далее действуем в следующем порядке:

• После снятия пробок через отверстия будут видны первые ниппеля;
• Оба ниппеля выворачиваем против часовой стрелки;
• Верхняя секция поднимается, и ее можно будет снять руками.

Разобрать чугунную батарею, прослужившую хотя бы один сезон, сложнее. Из-за того, что чугунные детали прикипают друг к другу. Для новых секций под пробки и на соединениях наматывают ткань или хлопчатобумажный шнур, пропитанный тормозной жидкостью. Через сутки радиатор можно будет разобрать без особых усилий.

После завершения разборки жидкость нужно будет вымыть моющим средством, иначе при обратной сборке уплотняющие прокладки могут быстро выйти из строя.

Как разобрать батарею отопления. Ключевые правила разборки радиаторов отопления

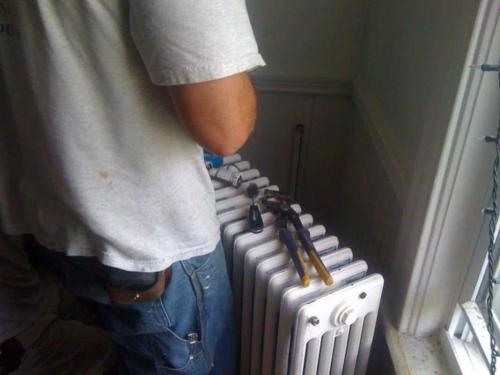

В зависимости от состояния и типа батареи нужно подготовить инструментарий:

• ниппельный ключ,
• болгарку либо автоген,
• кувалду, молоток,
• разводной ключ (его можно заменить комплектом гаечных ключей, имеющих разные головки),
• строительный фен,
• зубило.

Важно найти качественный ниппельный ключ: он выглядит как железный прут, на одном его конце есть головка в форме лопатки, на другом – отверстие либо ушко. Инструмент оснащен засечками, ширина секций радиатора соответствует расстоянию между ними. Во время демонтажа старой батареи вытекает грязный теплоноситель, нужно защитить пол клеенкой или большим количеством ветоши.

Разборка биметаллических и алюминиевых секционных изделий

Перед тем, как демонтировать устройство своими руками, нужно остановить подачу теплоносителя и сбросить давление. На схеме представлен биметаллический радиатор в разрезе – она поможет сориентироваться в последовательности работ.

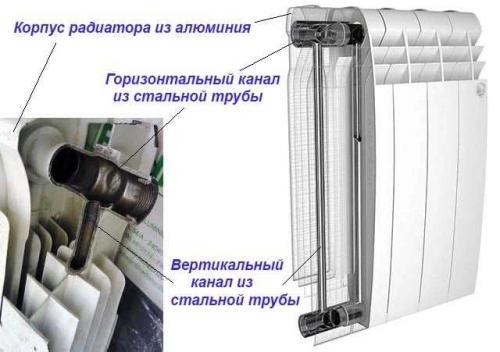

Из чего состоит радиатор отопления

Как разобрать батарею отопления:

• нужно подождать, когда прибор остынет. Чтобы вынуть его из системы, следует открутить соединительные входные и выходные муфты,
• отодвинуть муфты по трубе от элемента обогрева и снять его с кронштейнов,
• избавиться от оставшейся внутри жидкости, положить прибор на ровную поверхность лицевой стороной вверх,
• снять и тщательно промыть фильтр, иначе в нем засохнет грязь.

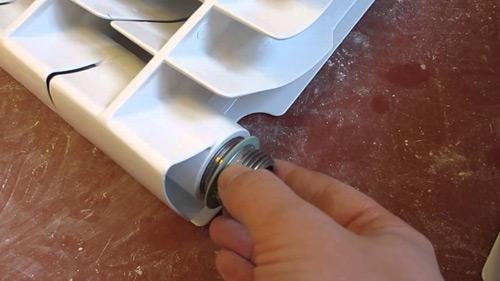

Можно приступать к разделению радиатора на секции, разобравшись с направлением движения ниппель-гайки (иначе велика вероятность повреждения оборудования). Кольцеобразная гайка имеет внутренние пазы и внешнюю резьбу – правую и левую, при ее откручивании секции раздвигаются. Производители биметаллических батарей маркируют свою продукцию, обозначают направление резьбы: S – левосторонняя, D – правосторонняя. При откручивании важно придерживаться этой подсказки, чтобы не сорвать резьбу на отопительном приборе.

Ниппельный ключ нужно вставить в радиатор и направить к гайке с помощью насечек на инструменте, воспользоваться рычагом и сдвинуть соединительный элемент. Здесь пригодится помощник – он будет удерживать батарею в ровном положении. После разъединения нужно осмотреть размещенные между секциями металлические прокладки – те, что сохранились в хорошем состоянии, можно использовать повторно, силиконовые подлежат обязательной замене.

Как разобрать чугунную батарею отопления

Такие изделия обычно используются десятилетиями, их сложно демонтировать без серьезных повреждений. Чтобы вынуть прибор из места крепления, нужно раскрутить входные и выходные сгоны. Если они не сдвинутся с места, придется воспользоваться автогеном либо болгаркой – срезать соединения. Оборудование нуждается в промывке, далее его нужно уложить на рабочую поверхность.

Чтобы разобрать чугунный радиатор отопления раскрутите входные и выходные сгоны

При длительной эксплуатации компоненты конструкции прикипают друг к другу, разборка не нового чугунного радиатора подразумевает применение большой физической силы. Если не получается открутить гайку, ее следует нагреть автогеном, строительным феном, паяльной лампой. Изъеденные ржавчиной соединительные пазы не удастся разобрать вручную, но если разбить их кувалдой, можно в процессе разрушить всю конструкцию. Сложнее, но эффективнее будет распилка стыков ножовкой по металлу либо болгаркой. После вывода из системы поврежденной секции необходимо выбить молотком и зубилом ниппель-гайку. Общий вес конструкции – 75 кг, здесь не обойтись без помощника.

Как разобрать стальной радиатор отопления. Как разобрать радиатор: подготовка инструментов, отсоединение и разборка батареи

Статьи

Иногда возникают ситуации, требующие немедленного демонтажа радиатора отопления. Конечно, можно для выполнения такой операции вызвать профессиональных сантехников, но это потребует времени и финансовых затрат. В данной статье мы рассмотрим, как разобрать батарею самостоятельно.

Разборка радиатора отопления своими руками

Поэтапное описание демонтажных работ

Пару слов о том, когда может понадобиться разборка батареи отопления:

• В случае замены старого радиатора на новый, имеющий большую производительность и лучший внешний вид.
• При потребности в добавлении дополнительных секций для батареи.
• При необходимости замены отдельной секции или прокладки, давших течь.

Инструкция начинается с подготовки необходимых инструментов:

Шаг №1: подготовка инструментов

Фото ниппельного ключа

Образец газового ключа

Совет: ниппельный ключ с учётом того, что он в хозяйстве нужен очень редко, а цена его не самая низкая, рекомендуется не покупать, а брать в прокат. Это позволит сэкономить семейный бюджет.

Шаг №2: отсоединение батареи

Перед тем, как разобрать алюминиевый радиатор отопления или чугунный, необходимо его отсоединить от системы обогрева. Для этого в обязательном порядке необходимо отключить отопление и слить со стояка воду, иначе вы попросту затопите помещение и получите ожоги.

Совет: рекомендуется перед началом демонтажа застелить пол под батареей плёнкой, тряпками или хотя бы газетами, чтобы избежать попадания на него остатков жидкости, которая может оказаться в контуре даже после слива стояка.

Далее в зависимости от сложности можно выделить три ситуации:

1. Полипропиленовые трубы . В этом случае муфтовое соединение, как правило, скручивается голыми руками, не доставляя никаких трудностей.
2. Стальные новые . Приложив некоторые усилия, вы, скорее всего, сможете раскрутить сгоны на входе и выходе батареи с помощью газового ключа.

Отсоединение новых стальных труб

1. Старые стальные или чугунные трубы . Сначала пробуем, сняв краску с места стыковки паяльной лампой и металлической щёткой, пробуем раскрутить соединение так, как описано в предыдущем варианте. Но в долго проработавших системах чаще всего это не даёт результата, и тогда просто срезаем сгон «болгаркой» или автогеном.

Порезка старых сгонов с использованием «болгарки»

После отсоединения батареи от труб снимаем её с крюков и укладываем на ровную плоскость.

Как разобрать радиатор на медь. Виды медно-алюминиевых радиаторов и их применение

Радиаторы из меди и алюминия используются как при отоплении помещений, так и в системах охлаждения, например, в компьютерах. Медь выдерживает воздействие кислотно-щелочных реакций, поэтому трубки из этого металла актуальны при производстве радиаторов для отопления. Также у меди есть бактерицидное свойство, что противодействует развитию микрофлоры внутри систем трубопровода. Высокая антикоррозийность является не единственным преимуществом радиаторов из этого сплава — медь отлично передает тепло и быстро нагревается, так как способна конденсировать на себе значительные температурные значения.

Кроме отопительных систем, медно-алюминиевые радиаторы могут применяtтся в охлаждающих комплектующих. Например, радиаторы охлаждения, сделанные из этих двух цветных металлов, активно применяются в автомобилестроении. Чаще всего такие изделия можно встретить в автомобилях марок ГАЗ и УАЗ.

Радиаторы охлаждения из меди и алюминия широко используются в наукоемких сферах. Например, медно-алюминиевые системы охлаждения можно встретить:

1. В системах кондиционирования (домашних и промышленных кондиционерах);
2. В системах охлаждения мелких деталей и радиосхем;
3. В персональных компьютерах, где их используют для охлаждения микросхем питания, CPU и GPU;
4. В современных кулерах для компьютеров;
5. В радиаторах для

   Медь является незаменимым металлом, как и алюминий, во всех современных системах, как отопления, так и охлаждения. В связи с этим в пунктах приема цена на комбинированные составы и изделия из этих сплавов очень высока. Приемка скупает цветной лом для последующей переработки и переплавки. На заводах сплавы обрабатываются и расплавляются, после чего используются как вторсырье. Правильная утилизация этих металлов, обеспечит чистоту окружающего мира, поэтому сдавая цветмет в пункт приема, вы поступаете правильно по отношению к нашей планете. Выкидывать металл не стоит – он может негативно сказаться на состоянии флоры и фауны.

Ключ для разборки алюминиевых радиаторов. Радиаторный ключ — виды, размеры, как сделать своими руками

На практике за долгие годы эксплуатации таких изделий детали креплений под воздействием множества циклов нагрева/охлаждения и в результате реакций с теплоносителем «прикипают» к радиатору и друг к другу, поэтому снимать секции чугунных радиаторов целесообразно только с целью их замены или полного.

Особенности инструмента

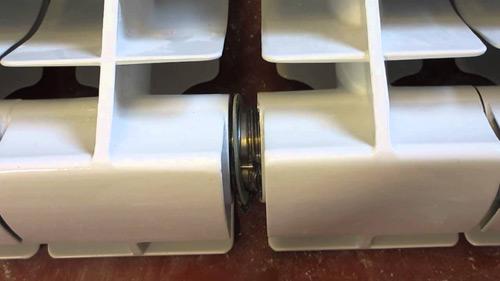

Несмотря на многообразие моделей отопительных устройств, все они устроены по схожему принципу. Отдельные секции радиаторов крепятся между собой специальными ниппель-гайками со встречной резьбой.

При этом крепеж расположен глубоко внутри секции, а раскручивание гаек требует значительных физических усилий.

Поэтому для сборки и разборки секций радиаторов отопления применяется специальный инструмент, который в общем случае представляет собой достаточно длинный и прочный отрезок металла цилиндрического сечения с «лопаткой» правильных размеров на рабочем конце.

Классификация

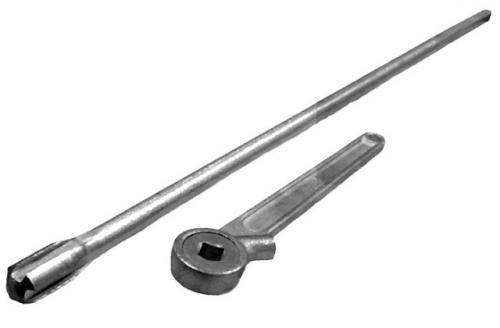

По способу изготовления ключи для радиаторов отопления можно разделить на самодельные и изготавливаемые промышленным способом. Промышленные инструменты часто имеют на себе насечки, соответствующие стандартной длине секции и позволяющие легко осуществлять монтажные работы.

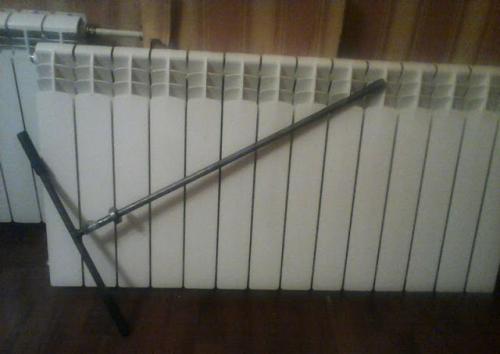

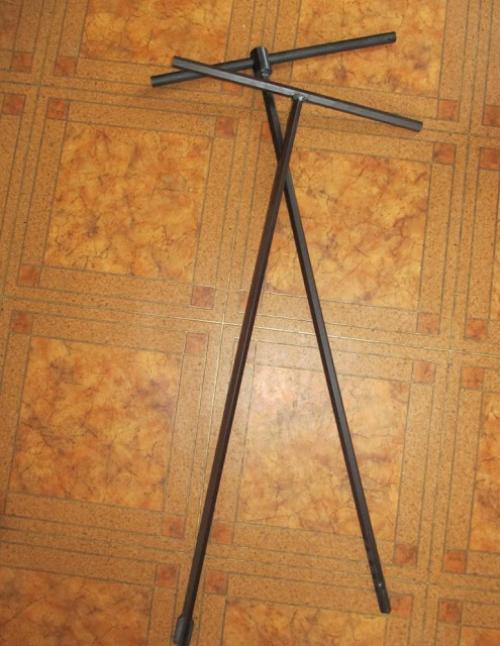

По форме различают прямые и Т-образные ключи. К нерабочему концу Т-образного инструмента присоединен отрезок металлического прута, который используется как рукоятка при вращении ключа. Прямые ключи на нерабочем конце имеют «петельку», применяемую для вставления металлического прута, позволяющего создать рычаг.

По виду радиаторов, для которых возможно применение ключа, они подразделяются на:

• Используемые для современных радиаторов;
• Используемые только для старых чугунных моделей;
• Комбинированные (для монтажа ниппелей всех существующих на сегодня типоразмеров).

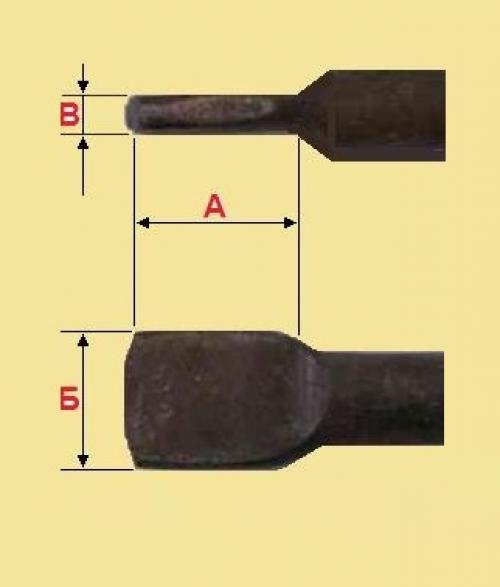

Различия по размеру рабочей части

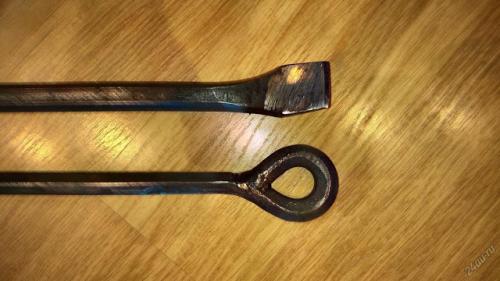

Главным различием между ключами для разных типов радиаторов являются размеры рабочей части. «Лопатка» ключей, применяемых для современных отопительных устройств, рассчитана на ниппели с внутренним диаметром 25 мм и размером резьбы 1 дюйм, поэтому ее длина должна составлять не менее 30 мм, ширина – 23 мм, а толщина – 6 мм.

«Лопатка» для ключа, применяемого для чугунных батарей, рассчитана на ниппели с резьбой в 5/4 дюйма, поэтому должна иметь длину от 30 мм, ширину 25 мм и толщину 8 мм. Комбинированные ключи обычно устанавливаются в «трещотку». Они имеют ступенчатую рабочую часть с несколькими стандартными размерами, например, 3/8, 1/2, 3/4, 1 и 5/4 дюйма, расположенными в форме «елочки». Такие ключи производятся только промышленным способом.

Как сделать самостоятельно

Чтобы сделать радиаторный ключ своими руками, сначала нужно найти подходящий отрезок металлической арматуры. Размер отрезка следует подбирать так, чтобы длина готового ключа составляла не менее половины длины радиатора, с которым предполагается работать, плюс 30 см (для демонтажа 7-секционных алюминиевых/биметаллических радиаторов достаточно ключа длиной 69 см).

Для изготовления инструмента понадобятся автоген, молот и наковальня. Предполагаемый рабочий конец заготовки нужно нагреть до белого каления. После этого на наковальне с помощью молота куют «лопатку». Операцию следует повторять несколько раз до формирования рабочей части нужных размеров. Доводку можно осуществлять с помощью болгарки или шлиф-машины.

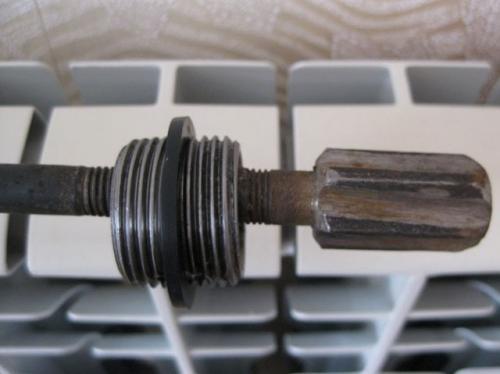

Полезно при доводке иметь пример используемого в радиаторе ниппеля, «примеряя» к нему изготавливаемый инструмент.

Чтобы сделать Т-образный ключ, достаточно приварить перпендикулярно к противоположному от рабочего концу пруток длиной от 20 см. Для самостоятельного изготовления ключа с «петелькой» нужно взять чуть более длинную заготовку и, нагрев автогеном, изогнуть ее с помощью клещей. Не забывайте приварить изогнутый край.

ВидеоВ сюжете - Пошаговая инструкция скручивания и раскручивания алюминиевого радиатора автономного отопления состоящей из нескольких секций

В сюжете - Делаемсвоими руками

В сюжете - Как выковать ключ для батарей-радиаторов

В сюжете - Как сделать ключ для разборки радиаторов отопления

Советы по применению

Учтите, что демонтаж секций современных радиаторов требует меньше усилий, чем работа с их чугунными аналогами. Если крепления чугунных радиаторов слишком сильно «прикипели», перед демонтажем стоит разогреть их паяльной лампой. Также помните, что уже изготовленный ключ всегда можно довести «по месту» с помощью болгарки.

Источник: https://alyuminievye-radiatory.aystroika.info/stati/remont-alyuminievyh-radiatorov-otopleniya-svoimi-rukami-alyuminievyy-radiator-otopleniya

Разборка радиатора охлаждения. Как самому отремонтировать автомобильный радиатор

Если радиатор автомобиля протекает, то большинство из нас прибегают к его замене. Однако, в большинстве случаев можно не менять, а отремонтировать радиатор. Иногда никаких навыков не требуется, а бывает, что без знаний в области сварки или пайки не обойтись. Учимся определять состояние и пробуем восстановить радиатор своими руками.

Самая распространенная проблема, когда из-за старости появляется течь радиатора. Охлаждающая жидкость (ОЖ) выбегает из мест соединения металла и пластика, что автоматически ведет к перегреву двигателя. Найти в замену новый радиатор получается не всегда, да и ремонт обойдется, как минимум в 2 раза дешевле нового.

Дальнейшая речь будет идти об автомобильных радиаторах в целом и не важно, будет это ремонт радиатора отопителя, радиатор кондиционера или радиатор системы охлаждения двигателя.

Ремонт радиатора химией. Незначительные повреждения можно отремонтировать с помощью специальных средств, которые на рынке называеются, как жидкость для восстановления радиатора, герметик радиатора, либо порошковые восстановители. Принцип работы примерно одинаковый: заливаете восстановитель радиатора в систему охлаждения двигателя (СОД). Полученная смесь закупоривает трещины при соприкосновении с воздухом.

Химия — химии рознь, поэтому ответить за качество такого метода в целом нельзя. К примеру, некачественный восстановитель может не помочь, а напротив — навредить, засорив всю СОД. К примеру, перестанет греть печка и потребуется промывать СОД или менять радиатор печки. Более качественная химия способна устранить течь радиатора лишь на время (от нескольких дней до нескольких месяцев). Таким образом, химия для ремонта радиатора является лишь временным решением проблемы.

Есть народный метод ремонта радиаторов. Заключается он в латании дыр с помощью холодной сварки (материал похожий на пластилин, который после использования затвердевает). Залепить небольшое отверстие в радиаторе лучше после того, как хорошо обезжирите рабочую поверхность. Если дыра в радиаторе большая, тогда можно использовать в качестве заплатки кусок жести, который опять же приклеиваем холодной сваркой.
