Установка чугунных радиаторов отопления. Предварительная подготовка

Установка чугунных радиаторов отопления. Предварительная подготовка

Установка приборов производится с учетом материала стен. Главное требование, которое предъявляют все производители – поверхность должна быть ровной и чистой. Перед монтажом стену надо подготовить. После её очистки и пропитки жидким стеклом, разместите на ней теплоотражающий щит в целях повышения производительности системы. Такого же эффекта можно добиться с помощью состава с подобным свойством.

Подготовка к монтажу и весь последующий процесс установки связаны с материалом стен. Например, если речь идет о деревянной поверхности, не забудьте предусмотреть планку и подставку. Работая с кирпичной оштукатуренной поверхностью, подготовьте кронштейны и нишу. Если в качестве места для монтажа чугунных радиаторов отопления своими руками (

Радиатор должен располагаться горизонтально с минимальным уклоном в сторону перемещения теплоносителя. Это служит залогом защиты от образования воздушных пробок. Все батареи обязательно находятся на одном уровне.

Рис. 3 – правильный уклон радиаторов

Попробуйте примерить, как будет располагаться выбранный радиатор. После этого можно будет заняться креплениями. Учитывая солидный вес прибора, подготовьте фанерный или картонный макет. Это значительно облегчит решение вопроса, как повесить радиатор отопления на кронштейны. Пользуясь таким шаблоном, также удастся избежать исправлений после застывания бетона.

Процесс установки кронштейнов:

1. Разметьте точки, куда затем вставите крепления.
2. Проделайте отверстия в поверхности.
3. Установите дюбели или заглушки из дерева.
4. Вставьте кронштейны и зафиксируйте их бетонным раствором.
5. Перед навешиванием батареи тщательно проверьте, насколько надежны крепления.

Для выполнения монтажных работ следует заготовить не более 4 кронштейнов для чугунных радиаторов отопления. Два из них располагаются сверху, а другие два – снизу. При наращивании секций добавляется соответствующее количество крепежных элементов.

Устройство чугунной батареи. Преимущества

• Основным преимуществом радиаторов из чугуна является их надежность. Минимальный срок службы составляет более 50 лет.

Примечание! Самым старым, функционирующим по настоящее время чугунным радиатором отопления, является отопительный прибор, установленный в доме Великого Князя Бориса Владимировича в Царском селе. Батарея функционирует уже 110 лет.

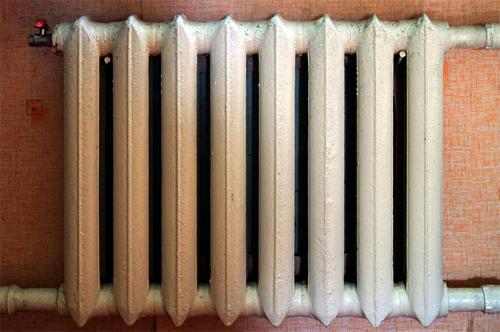

Чугунная батарея старого образца на фоне кирпичной стены.

• Способность выдерживать высокое давление (до 18 атмосфер), что делает их устойчивыми к гидроударам, которые характерны для центрального отопления. Именно поэтому батареи из чугуна так распространены в многоквартирных высотных домах.
• Не высокая цена. Стоимость одной секции МС-140-500 составляет около 350 руб.
• Устойчивость к коррозии. Для батарей из чугуна не важно качество теплоносителя, именно поэтому они так часто используются в центральном отоплении, где теплоноситель не отличается «чистотой». Вода нагревается на ТЭЦ, откуда перегоняется по протяженным теплотрассам в многоквартирные дома. На всем пути следования теплоноситель становиться только хуже и поступает в квартиру уже в качестве химически агрессивной среды, способной вызвать коррозию практически у любого отопительного прибора, только не у чугунного.
• Инерционность. В сравнении с батареями из других материалов, чугунные дольше разогреваются и дольше остывают. После отключения подачи теплоносителя, они способны еще несколько часов отдавать тепло помещению, на что не способны другие радиаторы.
• Лучевой способ отопления. В отличии от биметаллических или алюминиевых радиаторов, чугунные отопительные приборы в значительной степени прогревают окружающие предметы, а не воздух. Тем самым нагретые предметы сами становятся источниками тепла.
• Способность выдерживать высокие температуры (в зависимости от модели и производителя до 130-150°С).
• Благодаря широким секциям, чугунные батареи отопления обладают высокими гидравлическими характеристиками. Низкое гидравлическое сопротивление делает возможным их использование в отопительных системах с естественной и принудительной циркуляцией теплоносителя.

Как соединить чугунные батареи. Можно ли наращивать батареи в квартире

Соединение секций радиатора отопления вполне возможно в большинстве случаев. Наращивание делают тогда, когда температура воздуха в помещении слишком низкая из-за недостаточной теплоотдачи приборов отопления. Это является результатом неправильного расчета системы обогрева – с учетом площади комнат и с игнорированием высоты потолков, качества утепления, габаритов и количества оконных проемов, прочих факторов.

Важно! Снижение тепловой отдачи прибора связано с некорректной работой котла или образованием отложений на внутренних стенках радиаторов. Поэтому до начала работ нужно понять причину проблем и устранить ее.

Секционные радиаторы можно наращивать путем соединения дополнительных элементов между собой

Предварительно перед наращиванием отопления желательно посмотреть наглядное

Соединение возможно не с любыми биметаллическими приборами, это также нужно учитывать.

Существуют следующие варианты радиаторов:

1. Секционные модели – самые популярные, технические параметры позволяют устанавливать их в многоквартирных современных домах с централизованной системой отопления. В состав приборов входит набор отдельных секций, поэтому сборка, наращивание сложностей не представляют.
2. Литые – оптимальный выбор для установки в системах с нестабильными показателями давления. Недостатки – дороговизна, невозможность уменьшать или увеличивать количество секций.

То есть литые радиаторы отопления не наращивают, соединение секций и применение дополнительных элементов для них невозможно. Понимание, как увеличить размеры батареи отопления секционного типа, позволит создать в каждом помещении оптимальный микроклимат.

Подключение чугунной батареи полипропиленом. Этапы подключения радиаторов отопления

Установка батарей в доме с последующим их подключением требует, в зависимости от проекта, целого ряда вспомогательной фурнитуры и комплектующих. При этом запорная арматура, если она будет устанавливаться не на резьбе, а пайкой, должна быть также из полипропилена. Для удобства эксплуатации шаровые краны сегодня выпускаются в любой модификации, как прямые, так и угловые.

Для справки:

Можно использовать латунную арматуру, однако она дороже, и со временем места стыковки латуни с пропиленом могут утратить прочность соединения.

Для выполнения качественного подключения потребуются следующий инструмент и расходные материалы: уплотнители, набор ключей, резьбовая паста, монтажная лента, нитки для изготовления резьбы.

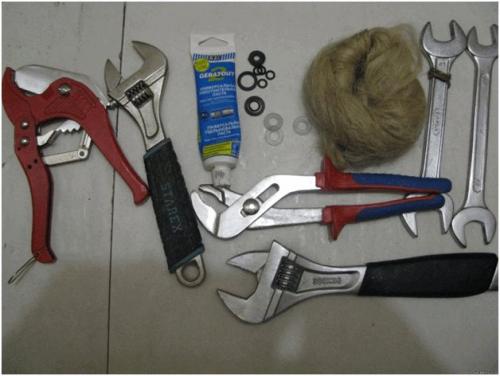

Стандартный набор инструментов для подключения радиаторов отопления

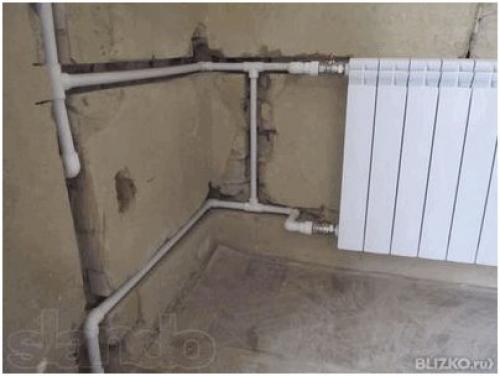

Обвязка выполняется в следующей последовательности:

в радиаторы вкручиватся соединительная фурнитура типа «мультифлекс» — муфты, оснащенные накидными гайками;

полипропиленовые трубы с помощью крепёжных скоб монтируются на стене по выполненной предварительно разметке с допустимым зазором между магистралью и стеной в 20-30 мм;

при скрытом монтаже (с укладкой в штробу) труба выводится на поверхность только в местах подключения к радиаторам;

радиаторы крепятся к стене с помощью штатных кронштейнов или универсальных штырей;

с помощью так называемого паяльного утюга (оптимальная мощность 800 Вт, рабочая температура в 2700С) выполняется соединение смонтированного на стене трубопровода с закреплёнными радиаторами, не забывая об установке, если предусмотрено проектом, штоковых термостатических регуляторов.

Источник: https://alyuminievye-batarei.aystroika.info/novosti/kak-pravilno-ustanovit-chugunnuyu-batareyu-otopleniya-poshagovaya-instrukciya-po-ustanovke

Подключение чугунной батареи. Подготовка

Установка батарей отопления – ответственный процесс. Несоблюдение основных принципов влечет за собой низкий уровень нагрева конструкции. Последствием может стать вынужденный ремонт в комнате или замена радиатора отопления во время зимы.

В первую очередь нужно определить, как устроена система отопления:

• однотрубная разводка предполагает последовательное подключение. Для замены радиаторов требуется полностью прекратить подачу горячей воды и слить её. Такой тип организации затрудняет замену чугунных батарей многоквартирного дома в холодное время года: все квартиры останутся без тепла на время монтажа.
• двухтрубная разводка – это параллельное подключение каждого радиатора к двум трубам: подающей и отводящей горячую воду. Это сложная для установки система имеет преимущество перед однотрубной: на стадии заложения системы можно установить терморегуляторы на радиаторы, чтобы контролировать температуру в каждой комнате.

Однотрубная и двухтрубная разводка системы отопления.

Значение имеет и тип подсоединения батарей к системе отопления:

• Подключение с одной стороны встречается чаще всего. Приводящая труба подсоединяется к верхней части радиатора, а труба отведения – к нижней, что обеспечивает оптимальный уровень нагрева. Если подача горячей воды осуществляется снизу, приводящая труба подсоединяется к нижнему патрубку. В результате теплоотдача снижается в среднем на 6%. Одностороннее подсоединение позволяет установить перемычку между приводящей и отводящей трубой – байпас. Такой переход в сочетании с вентилями, перекрывающими подачу воды в радиатор, позволяет регулировать количество тепла в помещении и производить монтаж трубы без отключения основной системы отопления.

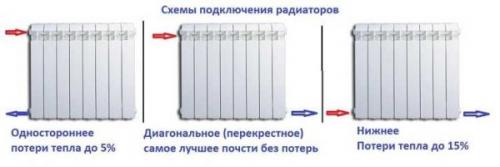

Типы подсоединения батарей к системе отопления

• Нижнее используется, если трубы подачи и отведения системы уходят в пол. Они расположены вертикально и занимают минимум места, не портят общий вид помещения.
• Диагональное подключение чаще используется с большими радиаторами, состоящими из 12 и более секций. Труба подачи присоединяется к верхней части батареи с одной стороны, а отвода – к нижней части с другой. Подобный тип монтажа, в отличие от одностороннего, позволяет прогреваться дальним секциям радиатора.

Важно! Устройство отопительной системы влияет на выбор деталей для монтажа.

Необходимо учесть, что вес чугунных батарей намного выше алюминиевых, которые легко можно монтировать одному. Для качественной установки чугунной конструкции нужно позвать на помощь несколько человек.

Также есть возможность обратиться к коммунальной службе, которая отвечает за обслуживание дома. Можно нанять специалистов, которые учтут все нюансы и понесут ответственность в случае аварийных последствий. В системе отопления отдельного жилого дома скачки давления и загрязненность циркулирующей воды довольно низкие, поэтому монтаж своими руками не доставит особых проблем.

Как поменять чугунную батарею. Различия между чугунными и алюминиевыми батареями

Вряд ли центральную теплосеть можно назвать благоприятной средой, которая подходит любому типу металла. Наоборот, теплоноситель в ней зачастую не только агрессивен, так как имеет повышенную кислотность, вызывающую коррозию, но и сильно замусорен. По этой причине некоторые виды радиаторов не рекомендуется устанавливать в многоэтажках с центральным способом обогрева.

Замена чугунных батарей на алюминиевые аналоги в многоквартирных домах – это не лучший вариант обновления отопительной системы. Этому есть простое объяснение, которое лучше всего передано в сравнении технических показателей этих двух металлов.

Таблица наглядно поясняет, почему нельзя использовать алюминиевые радиаторы вместо чугунных. Их низкая устойчивость к химическому составу воды и небольшой срок эксплуатации позволяет с успехом применять остальные их качества в автономных системах обогрева.

Поэтому вопрос, как заменить чугунную батарею на алюминиевую модель в многоквартирном доме, даже не должен задаваться. Они не являются альтернативой друг другу. Вот поменять чугун на алюминий в частном доме – это прекрасная возможность за небольшие деньги значительно увеличить теплоотдачу обогревателя, тем самым сокращая расходы на отопление.

Замена чугунной батареи на стальную. Общая информация

Чугунные батареи — отопительная конструкция, состоящая из секций, которые изготовлены из серого чугуна методом литья . В зависимости от объема помещения, число секций может быть разным: от 2 до 20-30 и более, а их высота от 35 см до 1,5 метров . Внутри секция полая и имеет либо один, либо два канала. При монтаже батареи ставятся на ножки или вешаются на надежные кронштейны к стене, т. к. имеют большой вес — одна секция от 5 до 7 кг . Отличаются продолжительным сроком службы — 50 лет и более . Они применяются для центрального отопления, где вода может содержать агрессивные щелочные соединения, твердые примеси (песок, камешки), тем самым, этот теплоноситель под высоким давлением негативно влияет на структуру материала батареи, разрушая его изнутри.

Биметаллические батареи — конструкция отопления, секции которой состоят из сердечника — стального или медного и алюминиевой брони. Батареи могут быть набраны из отдельных секций с возможностью наращивания либо замены каждой или литые цельные. Второй вариант наиболее надежен при воздействии высокого давления в системе центрального отопления, но менее ремонтно пригоден, т. к. при неисправности нет возможности замены отдельной секции, батареи придется менять целиком. Сборные конструкции могут применяться для отопления частных домов, без опасности протечек мест стыков по причине низкого давления воды. По весу они значительно легче чугунных — вес одной секции около 2 кг, высота стандартных размеров — 350 и 500 мм . Срок службы зависит от материала сердечника: из стали — около 20 лет , из меди — до 50 лет и более . Относятся к дорогостоящим системам отопления.

Источник: https://alyuminievye-batarei.aystroika.info/stati/ustanovka-chugunnyh-radiatorov-otopleniya-podgotovka

Можно ли совмещать чугунные и алюминиевые радиаторы. Устройство, принцип работы алюминиевых радиаторов

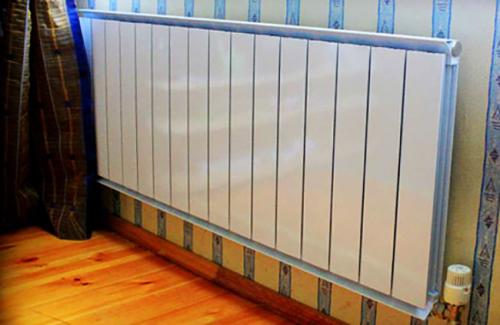

Алюминиевые радиаторы — конструкция сложной формы, в основе которой, трубки из алюминия, по которым протекает теплоноситель из системы отопления. На трубки крепятся пластины теплообмена. Форма позволяет излучать тепловую энергию, получаемую из системы, передавать тепло конвекцией воздуха между пластинами радиатора.

Называть батареи домового отопления алюминиевыми не совсем верно, сделаны не из чистого металла, а из сплава с рядом веществ. Наиболее частый компонент — кремний.

Батареи для систем квартирного, домового отопления из алюминиевого сплава изготавливают двумя способами:

1. Литьем — сложный, трудозатратный способ. Батареи стоят дороже, более качественные. Срок службы в системе не менее 15 лет.
2. Экструзией. Способ напоминает выдавливание крема из кулинарного рожка в форму. Более прост технологически и поэтому его используют производители из стран дальнего востока. Батареи отопления достаточно дешевы, внешне мало отличаются от литьевых. Минус — низкое качество стенок, швов. Срок службы батарей в составе системы отопления не превышает 10 лет. Часто выходят из строя после 2-3 отопительных сезонов.

Некоторые производители наносят электрохимическое анодирование на внутренние стенки батарей отопления. Радиаторы менее подвержены коррозии, снижается количество выделяемого из воды водорода (антивоздушник нельзя исключать из обвязки батареи).

Количество секций из алюминиевых сплавов обычно четное. Соединяются переходниками-ниппелями, в систему отопления интегрируются на резьбовых соединениях. Ход воды несколько затруднен. Существуют полностью литые не разборные модели батарей. Количество секций поменять нельзя. Отличаются гладкой внутренней поверхностью, упрощающей ток теплоносителя из системы квартирного, домового отопления (часто анодируют).
