Крепление радиатора отопления к стене – процесс ответственный, так как любые недочеты могут привести к большим проблемам в виде нарушенной системы и затопления помещения, а если речь идет о квартире, то могут пострадать и соседи. Но стоит отметить, что если соблюдается технологический процесс и используются качественные материалы и инструмент, то вы сможете произвести установку батарей типы радиаторов своими руками, именно этому виду работ и будет посвящена данная статья.

Крепление радиатора к газобетону. Крепеж для газоблока: крепление к стене

Газобетонные поверхности имеют ячеистый тип структуры, по этой причине крепеж для газоблока должен подбираться с особым вниманием. При помощи таких приспособлений производят монтаж тяжелых элементов на стены и крепление газоблока к стене. В продаже имеются такие типы крепежей – дюбель (нейлоновый или рамный), анкер (химический и механический), саморез. Прежде чем выбрать нужный крепеж нужно узнать плотность и прочность газосиликатных блоков.

При выборе крепления для газобетонных стен, учитывают такие особенности

1. Характеристики плотности изделий из газобетона обозначаются цифрами. И чем показатель больше, тем меньше материал имеет ячеек, и соответственно прочность будет увеличена. Пределы нагрузок вплоть до вырывания крепежного элемента будет зависеть от этих данных, в инструкции указанной производителем написаны на упаковке.
2. Габариты крепежей – длина, диаметр. Для большой нагрузки рекомендуется выбирать большие параметры крепежей. Несущие способности указаны на упаковках или в сертификатах качества.
3. Материал должен быть устойчив к коррозии. Эти параметры особо важны при монтажных работах, производимых на несущих стенах снаружи либо в комнатах без отопления. При этом стальные метизы следует покрывать защитным средством.

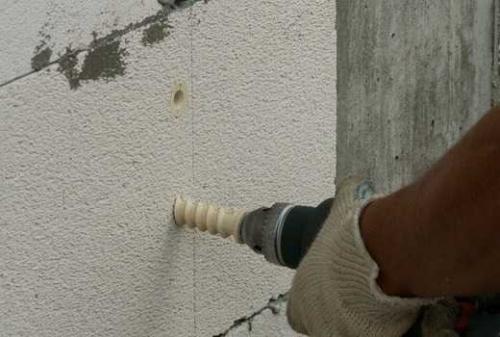

Делать отверстия в основании ударными инструментами, категорически не рекомендуется. Такая методика неправильной установки сделает работу крепежной системы неэффективной. Лучшими инструментами для проделки отверстий является коловорот, ручная дрель, оснащенная специальным пробойником.

Виды крепежа и выполнение работ

В качестве состава для заполнения отверстий для анкеров или дюбелей химического вида применяют средства, основанные на смолах таких типов:

• эпоксидная;
• эпоксиакрилатная;
• полиэстеровая;
• винилэстеровая.

При выборе вида основы определяющей качества клеящего состава будет влиять много факторов и условий эксплуатации крепежа. Анкер, работающий по механическому принципу, представляет собой жесткий металлический стержень, который забивают или вворачивают в конструкцию, поверхностный слой, где необходимо закрепить конструкцию, предназначенную для определенного предмета. Нагрузка будет распределена равномерно по всему крепежному изделию.

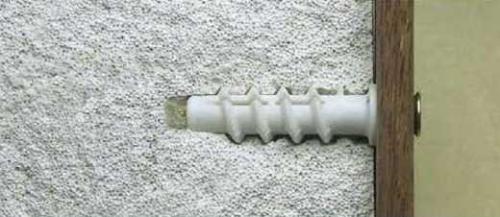

Дюбель

Крепление для газоблока выполненное из дюбеля применяется для всех типов бетонных изделий. Традиционные виды крепежей для газобетонных стен:

1. Дюбель-гвоздь, выполненный из стали входит в гильзу, при этом часть у основания раскрывается и врезается в структуру материала под определенным углом.

2. Фасадный универсальный дюбель используется при крепеже профиля к газобетонной поверхности. Для дальнейшего монтажа панелей для фасада. Также элементы позволяют подвешивать навесные шкафы и полки.
3. Нейлоновый универсальный распорный дюбель применяют для прикрепления легкой полки, гардины, плинтуса, выключателя, кабельных коробок.
4. Дюбель рамный устанавливают при монтаже оконных и дверных коробов, навесных элементах мебели.
5. Нейлоновый дюбель для газоблока используется с обычными саморезами при установке фасадных подсистем из дерева и металла, окна, двери, подвесного потолка, трубопровода и сантехнических приборов.
6. Металлические дюбели с цинковым напылением предназначены для обширной области применения при работах с любыми ячеистыми бетонами. В том числе их можно применять прикрепление газоблока к стене.

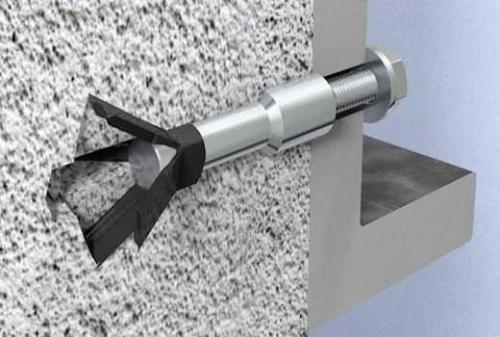

7. Стальной анкер для газобетонных блоков поможет решить такие задачи как крепеж тяжелых предметов – бойлер, кондиционер, подвесная труба, массивная навесная мебель.

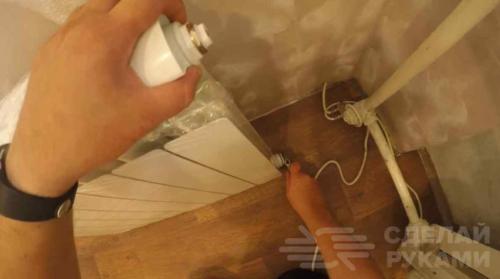

Ошибки при установке радиаторов отопления. Топ-7 ошибок при установке радиаторов

Конечно, монтаж батарей лучше поручить профессионалам, имеющим инженерное образование и знающим нюансы работы отопительных систем.

Но среди сантехников, которых рекомендует управляющая компания, и специалистов частных монтажных организаций иногда находятся недостаточно опытные люди.

Об ошибках, которые горе-мастера могут совершить при установке радиаторов, рассказывает Роман Шидлаускас — директор по развитию российского представительства итальянского производителя радиаторов Global Radiatori.

Начнем с того, что существует две разных системы: система горячего водоснабжения, из которой вода подается в краны, и система отопления, откуда вода подается в батареи.

На первый взгляд кажется, что все просто: чтобы батареи грели, нужна горячая вода. Так почему бы не подключить их к системе водоснабжения? К тому же в теории так можно продлить отопительный сезон, который заканчивается весной, а горячая вода есть почти круглый год. Но нет, так делать нельзя.

Все дело в том, что система водоснабжения работает в открытом цикле. Это значит, что вода в радиаторах будет постоянно обновляться, и каждый раз прибор будет взаимодействовать с новыми примесями и реагентами, которые могут в ней содержаться.

Вспомните, что может идти из крана, после длительного отключения воды? Коричневая жижа, которую даже сложно назвать водой и в которой чего только нет.

Именно эти примеси будут постепенно разрушать стенки батареи, что быстро приведет к образованию коррозии и протечкам.

Система отопления устроена иначе: в ней вода циркулирует в закрытом цикле, поэтому количество агрессивных примесей, которые могли попасть в теплоноситель, не растет. А значит риск протечки гораздо ниже.

Установка батарей до закрытия теплового контура здания

Если в квартире или доме затеяли масштабный ремонт с заменой окон, а дело происходит осенью, зимой или ранней весной, то батареи нельзя устанавливать, пока окна не застеклены.

Проблема в минусовых температурах — из-за них вода, которая сразу после монтажа пускается в радиаторы, может подмерзнуть. В результате давление в приборе увеличится, прокладки между секциями могут лопнуть и образуются протечки.

Так что не стоит торопиться с установкой радиаторов до остекления, а если речь идет о частном доме, то и до установки всех дверей.

Кстати, вот вам еще один ремонтный лайфхак: не снимайте пленку с батарей сразу, дождитесь окончания работ. Пленка защитит приборы от капель клея, краски и цемента и поможет сохранить их внешний вид.

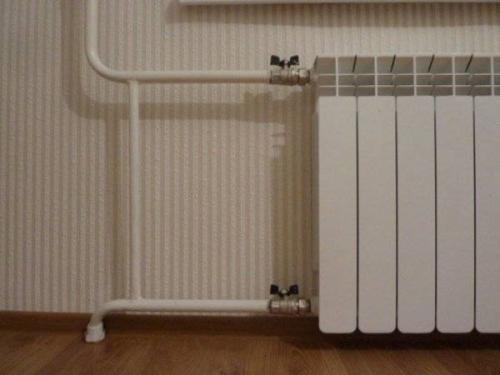

Байпас и трубы одного диаметра

В большинстве российских домов используется стояковая система отопления. Это значит, что нужно обязательно устанавливать байпас — дополнительную трубу-переходник, которая располагается между стояком и батарей, соединяя трубы на вход и выход теплоносителя.

Таким образом, если в одной из квартир перекрываются радиаторы, в других они продолжают греть, потому что вода проходит через байпас.

Если доступ теплоносителя в прибор открыт, то большая часть воды проходит через радиатор, а часть — сразу уходит в байпас. Это получается благодаря тому, что сечение (внутренний диаметр) у байпаса меньше, чем у труб, ведущих к батарее.

Но видимо не все монтажники учили в школе физику, поэтому могут использовать байпас того же размера, что и трубы. В результате большая часть воды уходит через байпас вниз по стояку, а батареи не прогреваются.

Скрытие радиаторов экранами

Такое часто происходит по просьбе владельцев квартиры, по мнению которых приборы отопления не вписываются в дизайн интерьера.

Грамотный монтажник должен предупредить жильцов, что если замуровать батареи в стену, пусть даже с дверцами, а сверху закрыть их глухим подоконником, в квартире будет холодно.

Из-за недостаточной циркуляции теплый воздух не сможет проникнуть вглубь комнаты и будет греть только подоконник и дверцы, за которыми он скрывается.

Кстати, заставлять радиаторы мебелью тоже не рекомендуется. Шкафы или спинки диванов, сделанные из ДСП, из-за постоянного воздействия высоких температур быстро рассыхаются.

Установка слишком больших радиаторов

Когда речь идет о большом помещении, люди иногда выбирают слишком длинные радиаторы с большим количеством секций, надеясь таким образом, равномерно прогреть комнату.

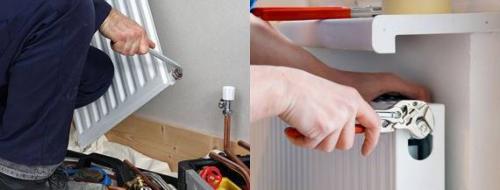

Крепление алюминиевых радиаторов. Рекомендации по установке батарей

Перед монтажом радиатора, устройство необходимо приложить к стенке и временно подвести ее пробки к трубам, по которым будет доставляться теплоноситель. Одновременно нужно соблюдать рекомендуемую дистанцию до подоконника (50-100 миллиметров), до пола (60-100 миллиметров), до стенки за радиатором (50 миллиметров). После первичной примерки проводится разметка мест под крепления. Таким же образом делается разметка для напольного крепежа.

Количество используемых кронштейнов прямо зависит от размеров и массы радиатора. Если оборудование отличается высокой массой, для предотвращения разрывов в нижней части конструкции необходимо располагать кронштейны в два ряда. При этом в нижнем рядку крепежных элементов можно использовать меньше, чем вверху. Например, для 6-секционной батареи хватит двух верхних кронштейнов и одного нижнего.

Обратите внимание! После того как размечены все места крепления, необходимо проверить их по уровню.

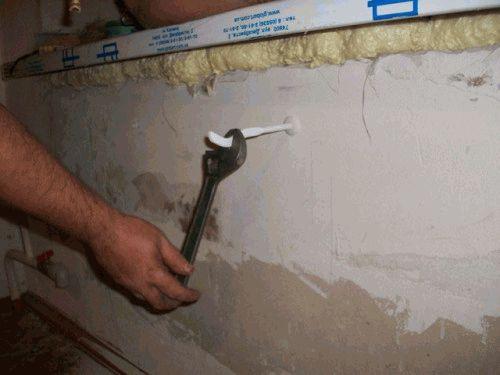

После разметки можно приступать к высверливанию отверстия под конкретные кронштейны. Далее устанавливается крепеж, и это место обрабатывается раствором цемента. Как только раствор высохнет, нужно протестировать крепление на надежность. Для этого на него нужно оказать нагрузку, соответствующую массе батареи. Лишь после проверки можно устанавливать батарею на кронштейны и присоединять ее к системе отопления.

Кронштейны необходимо протестировать перед установкой батареи

При установке крепежа на полу просверливаются отверстия в соответствующих местах, а также устанавливаются держатели на крепеже. После этого устанавливается необходимое оборудование.

Радиаторы будерус крепление. Как крепятся стальные радиаторы отопления будерус. Радиаторы отопления Buderus: обзор ассортимента и советы по монтажу. Наглядный пример установки радиатора отопления

Пришло время обновить систему отопления или планируете её организацию с нуля? Не забудьте купить лучшие стальные батареи , мы Вам в этом поможем.
Покупая оборудование в нашем интернет-магазине Вы имеете возможность заказать комплекс услуг, в который входит: подбор, транспортировка, монтаж и подключение.

Наши специалисты экономят Ваше время и готовы взять на себя все хлопоты, связанные с покупкой, перевозкой и установкой батарей отопления, Вам нужно только принять работу и оплатить услуги.

Пять поводов для замены старых отопительных приборов:

1. Низкая энергоэффективность.
2. Несовременный внешний вид приборов.
3. Высокое энергопотребление.
4. Появление коррозии.
5. Засорение приборов.

Рано или поздно каждый сталкивается с необходимостью замены радиаторов отопления, специалисты рекомендуют проводить замену заранее, не дожидаясь неприятных сюрпризов, таких как сквозная коррозия.

Каждый производитель отопительной техники настаивает на том, чтобы монтаж приборов и системы проводили профессионалы, это позволит создать эффективную систему теплоснабжения, работающую на 100%.

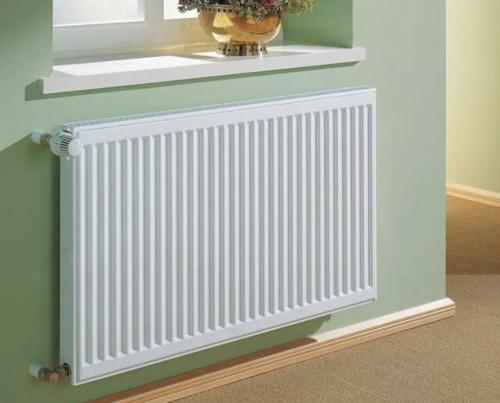

Профессиональный монтаж радиаторов Buderus Logatrend

Современные источники тепла, такие как панельные радиаторы Будерус Логатренд, просто находка для России с её суровыми климатическими и специфичными эксплуатационными условиями.

• Стальные агрегаты обладают высокой теплоотдачей.
• Имеют технически идеальную конструкцию.
• Панельные радиаторы разработаны с применением новейших технологий.
• Конструкции позволяют в любое время проводить дезинфекцию и чистку.
• Приборы изготовлены из безопасных материалов.

Модернизация системы отопления и её организация «под ключ»:

1. Квалифицированный мастер готов выполнить индивидуальный технический расчет, на основе которого в дальнейшем выполняется подбор радиаторов.
2. Следующим шагом является выбор моделей, подходящих по габаритам, принципу подключения и мощности, а так же подбор комплектующих.
3. В указанный покупателем день, наша курьерская служба выполняет доставку. По желанию заказчика дата транспортировки и установки могут быть выполнены один день.
4. Установка панельных радиаторов в небольших объектах выполняется одним или двумя мастерами, в зависимости от объема работ. Крупными объектами занимается бригада высококвалифицированных монтажников под руководством опытнейшего бригадира.
5. Установка и подключение отопительных систем выполняются согласно современным требованиям и специфики инженерных систем . Мы предоставляем гарантию один год на все выполненные работы.
6. После проведения всех монтажных работ мастер проводит консультацию и отвечает на все возникшие вопросы.

Как выполняется монтаж панельных радиаторов?

Сегодня существует несколько основных схем подключения, две из них применяются для батарей с боковым подключением и одна используется для батарей с нижним принципом подключением.
Поэтому созваниваясь с монтажником отопительной техники, обязательно сообщите о том, как устроена система отопления или как планируете выполнять её монтаж.

1. Боковое диагональное подсоединение - позволяет обеспечить максимальную теплоотдачу, именно поэтому для многих он является наиболее предпочтительным. Использование данного варианта подразумевает подсоединение подающей трубы к верхнему патрубку радиатора, а отводящей трубы к нижнему патрубку с противоположной стороны прибора. В таком случае отопительные приборы отдают максимум своей мощности. Методика отлично подходит для длинных батарей отопления и способствует равномерному прогреванию.
2. Одностороннее (боковое) подсоединение чаще всего применяют в многоэтажках. Данная технология подразумевает подсоединение подачи и обратки выполняют с одной стороны, подающая труба соединяется с верхним патрубком, обратка подсоединяют к нижнему присоединительному отверстию с той же стороны. Эффективность такого метода высокая, но чуть ниже, чем при использовании предыдущего метода.
3. Нижнее подключение радиаторов сегодня пользуется большой популярностью. Используют данный метод во время проведения трубопровода в полах. Теплоотдача приборов при использовании такого способа также чуть ниже, чем во время применения диагональной схемы.

Крепление для биметаллических радиаторов. Состав набора для подключения батареи

1. Переходники.

2. Кронштейны.

3. Воздуховыпускной клапан.

4. Прокладки.

5. Пробка.

Подготовьте тару для сбора воды. Перекройте водоснабжение и слейте жидкость из системы отопления. Раскрутите резьбовые соединения труб старой батареи и демонтируйте радиатор.

Подготовьте тару для сбора воды

Сделайте разметку с указанием точек установки креплений. Возьмите новую батарею, приложите ее к подводкам и нанесите места размещения кронштейнов. На этом этапе вам понадобится уровень, при помощи которого вы сможете убедиться в горизонтальности установки, а также маркер либо карандаш для нанесения меток.

Разметка на стена для установки радиатора отопления своими руками

Просверлите отверстия в отмеченных точках. Для фиксации кронштейнов используйте дюбеля. Если ваш радиатор имеет менее 7-8 секций, крепление может выполняться с использованием 3 кронштейнов, а если секций больше, крепежей должно быть 4.

Установка батарей отопления в квартире

Установите агрегат на кронштейны. Установка должна быть выполнена так, чтобы горизонтальный коллектор располагался на размещенных вами крюках. Дополнительно вам нужно знать, что главным нюансом установки биметаллических агрегатов является тот факт, что удалять защитный целлофан можно лишь после того, как устройство будет установлено и проверено.

Выполните монтаж клапана Маевского. Он идет в монтажном наборе.

Выполните монтаж клапана Маевского

В завершении останется лишь выполнить установку запорных и терморегулирующих изделий, после чего соединить батарею с отопительной системой.

Таким образом, установка биметаллических радиаторов хоть и является довольно сложным мероприятием, но и с ним можно справиться своими силами. Следуйте инструкции и помните о полученных рекомендациях на каждом этапе монтажа. Удачной работы!

Крепление радиаторов отопления к полу. Требования СНиПа

Любые строительные работы, в том числе и установка отопительных радиаторов, выполняется в соответствии с определенными правилами и нормами. Технический паспорт каждого отопительного прибора содержит подробную информацию относительно типа крепления для батарей. Тем не менее, не лишним будет ознакомиться с требованиями, указанными в СНиП 3.05.01-85.

Приведем основные нормативы:

• Расположение отопительного прибора считается оптимальным, если его центральная точка находится как можно ближе или полностью совпадает с центральной вертикальной осью окна. Допускается отклонение в ту или иную сторону не более 20 мм.
• Ширина отопительного прибора должна составлять порядка 50-75 % величины окна. Данная норма не является строго обязательной и носит, скорее, рекомендательный характер. Дело в том, что надежность крепления для батарей радиаторов отопления не зависит от их размера – он повлияет только на величину теплоотдачи.
• Отступ от радиатора до напольного покрытия должен составлять не менее 60 мм – это требование пожарной безопасности.
• Между отопительным радиатором и стеной обязательно должен быть зазор как минимум в 25 мм, а еще лучше – 30-50 мм.
• Между подоконником и батареей также должен быть зазор – не менее 50 мм.
• Важно правильно подобрать количество точек опоры, то есть настенных креплений для радиаторов отопления. Для радиатора на 6-8 секций понадобится два верхних и один нижний держатель. На каждые последующие 5-7 секций необходимо будет добавить еще по одному держателю сверху и снизу.
• Таким же образом подбирают количество напольных стоек для радиаторов. Батарея на 6-8 зубков устанавливается на две точки опоры, а при добавлении каждых последующих 5-7 секций устанавливают еще по одному креплению.
• Количество ячеек отопительного радиатора не должна быть слишком большим. Если система работает в условиях с естественной циркуляцией воды, например в частном доме, там можно устанавливать не более 12 зубков подряд. Если речь идет о многоэтажных домах, в которых теплоноситель циркулирует под постоянным давлением, допускается установка радиатора с общим количеством секций до 24 штук.
