Прежде чем выбрать способ подключения радиатора к системе водяного обогрева, необходимо внимательно изучить сам отопительный прибор.

Он состоит из пары горизонтальных коллекторов, соединенных между собой вертикальными перемычками. Сверху на всю эту конструкцию надевается «кожух» в виде теплообменника с максимально возможной площадью контакта с воздухом вокруг.

Классический алюминиевый, стальной, биметаллический либо чугунный радиатор имеет четыре разъема подключения труб, но есть также варианты только с двумя патрубками

Для подсоединения рассматриваемого прибора к любой трубной системе отопления требуется лишь вход и выход. Четыре точки подключения в радиаторе производители делают ради универсальности. Так батарею можно подсоединить любым из существующих способов, закрыв просто два оставшихся входа-выхода заглушками.

Патрубки подсоединения труб отопления в радиаторе располагаются сбоку либо снизу. Боковое подключение является более практичным и наиболее распространенным.

Нижний аналог обычно выбирается из эстетических соображений. При нем трубопроводы можно смонтировать в полу, сделав их полностью незаметными. Интерьер в результате получается более красивым.

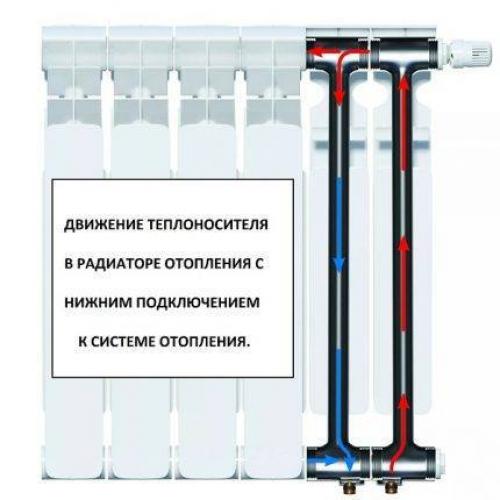

В радиаторах с разъемами для труб снизу внутри имеется специальная перемычка, которая заставляет теплоноситель циркулировать по всей площади обогревателя, а не уходить сразу на выход в обратку без отдачи тепла

Принципиальной разницы по теплоотдаче между «боковыми» и «нижними» радиаторами нет. Здесь более важен способ подключения трубопроводов с взаимным расположением относительно друг дружки подачи и обратки.

При этом приборы с трубами снизу рекомендуется подключать исключительно в системах с принудительной циркуляцией теплоносителя, а не естественной подачей. Во втором случае нагретой воде будет слишком сложно подниматься от входа вверх и нагревать батарею.

Подключение батарей отопления с нижней подачей. Рекомендации по сборке и установке

Простота эксплуатации радиаторов во многом зависит от правильности их монтажа. Рассмотрим основные аспекты установки данных изделий.

Выбирая место для установки конструкции, следите за тем, чтобы между конструкцией, полом и стеной оставалось необходимое место (7-10 см) . К тому же свободное место вокруг батарее обеспечит правильную циркуляцию воздуха в помещении. Но также в свободном доступе должны быть места соединения батареи с нижней подводкой. Особенное внимание следует уделить правильному распределению теплового потока изделия, чтобы обогревалась вся комната, а не пространство над ним.

От выбора места установки зависит и расположение точек крепежа. Приступая к монтажу батарею, вне зависимости от ее типа, оставляют в упаковке от производителя. Это позволит минимизировать возможность поцарапать устройство. Впоследствии пленка легко снимается, не оставляя следов.

После того, как место монтажа будет выбрано, приступают к разработке схемы подсоединения. Многие несерьезно относятся к данному этапу установки. Однако неправильно проработанная схема может негативно сказаться на мощности батареи.

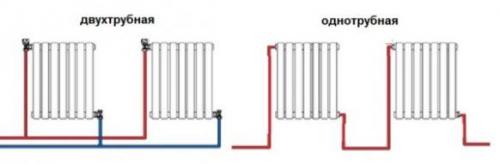

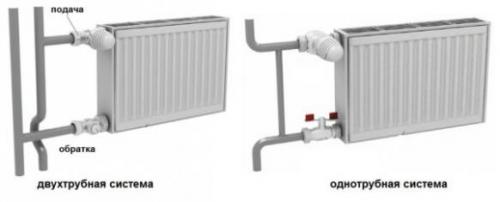

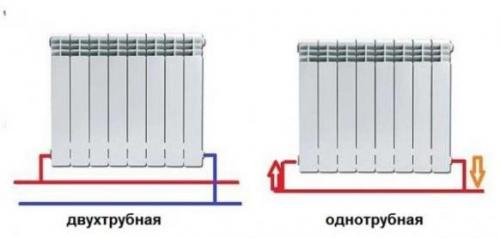

Существует всего два типа разводки труб: однотрубная и двухтрубная. Нижнее подключение возможно в обоих случаях. Главная задача – выбрать такой способ, чтобы нагрев температуры в помещении был оптимальным для проживания.

Теплоноситель с нижним подключением доукомплектовывается термостатом, благодаря чему происходит регулировка уровня нагрева температуры в помещении. Стоит отметить, что это недешевое устройство – стоимость батареи увеличится примерно на 10%.

Помните, что в любом случае установка, демонтаж или ремонт конструкции должна проводиться специалистом. В противном случае есть риск непредвиденных поломок и аварийных ситуаций.

Одним из важных этапов в подключении радиатора является соединение конструкции с трубами подачи и отвода. Подающую и отводящую трубу лучше маркировать – в дальнейшем это облегчит ремонт конструкции.

При нижнем подключении теплоотдача сама по себе считается малоэффективной. Поэтому неправильное подключение может повлечь за собой снижение продуктивности прибора.

Источник: https://batarei-iz-alyuminiya.postroivsesam.info/novosti/podklyuchenie-radiatorov-pri-dvuhtrubnoy-sisteme-kakie-vidy-otopitelnyh-sistem-byvayut

Соединение радиаторов отопления между собой. Можно ли наращивать батареи в квартире

Правильно соединить два радиатора отопления между собой несложно, гораздо проблемнее проконтролировать результат работы. Проверить качество сборки под давлением воды можно лишь при заполнении системы отопления перед началом отопительного сезона. В этом случае существует определенный риск появления течи на плохо упакованном соединении, в результате – скандал с соседями снизу и долгие препирательства с ЖЭКом. Поэтому браться за соединение отопительных радиаторов можно лишь в том случае, если уверены в том, что сможете соединить трубы и гайки на секциях на гарантированно качественном уровне.

Кроме того, прежде чем планировать наращивание батарей отопления в квартире, нужно учесть следующее:

• Закон прямо запрещает демонтаж, замену или наращивание количества радиаторов отопительной системы. Формально нарастить батарею отопления в квартире могут лишь работники ЖЭКа по согласованию с теплосетью;
• Реальные технические характеристики системы в многоэтажном доме могут не соответствовать проектным данным. Это самая серьезная проблема, решить которую собственными силами очень сложно.

Для частника наращивание количества обогревателей ограничено лишь сопротивлением теплообменника котла

Понятно, что схема соединения радиаторов отопления в частном доме может быть достаточно произвольной, нужно лишь правильно посчитать площадь сечения труб на выходе из котла отопления и сравнить с изменением аналогичной характеристики после предполагаемого наращивания радиаторов отопления. Обычно для одно-двухэтажных зданий проблем с соединением двух батарей отопления между собой не возникает. В остальных случаях хозяева, перед тем как присоединить дополнительные секции радиаторов отопления, устанавливают между ними балансировочные краны – задвижки, с помощью которых выравнивают давление и обеспечивают стабильное отопление по всем этажам, от подвала до утепленного чердака.

Как быть юридически с наращиванием секций радиаторов

Любые обращения в ЖЭК или в управляющую компанию с просьбой разрешить дополнительное присоединение радиаторов отопления заканчиваются ничем. Конторы теплосети также не реагируют на просьбы об увеличении количества регистров. Причина такого поведения проста – они не знают, как правильно сделать перерасчет характеристик системы отопления, чтобы установка дополнительных радиаторов не сказалась на уровне обогрева в других квартирах, подключенных к стояку.

Чугун нужно промывать или менять на биметалл

Можно проигнорировать требования и ожидать, что вполне реально, штрафных санкций за переделку. Так поступают практически все, кому приходится жить в старых хрущевках с чугунными батареями.

Второй путь сложнее:

• Нужно заказать проект расчета балансировки расхода по стояку с учетом того, сколько планируется соединить дополнительных радиаторов. Документы массово делают для тех, кто переходит индивидуальное отопление, поэтому все это реально;
• Получить решение суда о понуждении ЖЭКа или управляющей компании выполнить работы. Правда, присоединить радиаторов больше, чем указано в проекте, не получится.

На законное решение проблемы наращивания батарей могут уйти годы, поэтому нужно искать компромисс. Возможно, поставить дополнительные секции или заменить чугунные батареи на более современные биметаллические модели. Формально это решение проблемы.

Что сделать с системой отопления

Наращивание количества радиаторов отопления, подключенных к одному стояку, может не дать требуемого эффекта, даже если вместо штатной «восьмерки» соединить 20-30 дополнительных радиаторов отопления.

Для того чтобы система заработала, необходим определенный перепад давления горячей воды в трубах. Чем он выше, тем больше скорость потока и выделение тепла на радиаторах. На старых, забитых ржавчиной и грязью теплоцентралях давление падает очень быстро.

Если квартира на первом-втором этаже, то есть смысл попытаться присоединить несколько дополнительных радиаторов. На последних этажах многоквартирного дома можно даже соединить в одну конструкцию две-три батареи. Греть будут только регистры первой, присоединенные дополнительные секции на остальных радиаторах так и останутся холодными.

Последовательное подключение радиаторов отопления. Способы подключения радиаторов отопления

Отопительные радиаторы монтируются на стену, или, изредка, на пол. Предусмотрено несколько способов их подключения.

Сами способы разделяют по стороне подводки труб (боковое, нижнее) и по схеме подключения нескольких радиаторов одновременно (параллельное, последовательное, перекрестное).

Выбор конкретного варианта производится исходя из нескольких условий :

Рассмотрим способы подключения более подробно.

Боковое

Этот вариант самый простой распространенный, так как большинство моделей радиаторов имеют именно боковой выход патрубков. Так рассчитано производителем.

Боковое подключение удобно также тем, что отвинчивать гайки сбоку намного удобнее, чем снизу под корпусом прибора.

Помимо нижней подводки встречаются настенные радиаторы с верхней подводкой. Верхняя сторона обычно хорошо заметна, поэтому соединение будет на виду и такая схема применяется производителями редко. Технологически подключение при ней не отличается от вариантов при нижнем или боковом расположении.

Нижнее

Нижняя подводка труб наиболее часто используется, когда они проложены скрытно под штукатуркой. Нужно учитывать, что трубы с теплоносителем при прокладке даже в негорючих стенах требуют хорошей теплоизоляции.

Температура теплоносителя до 90 С не представляет пожарной опасности. Теплоизоляция сооружается для того, чтобы нагревался только радиатор, а не стена изнутри. При правильно спроектированной теплоизоляции КПД отопительной системы не падает.

Параллельное

Параллельно соединяют мощные секции. Преимущество этого способа — радиаторы хорошо отделены друг от друга.

Их можно заменять, ремонтировать, отключать, а работа всей отопительной сети не нарушается. Вариант часто используется в частных домах и автономных отопительных системах.

Последовательное

Последовательная схема выгодна, когда ставятся радиаторы небольшой мощности и в одной общей отопительной системе их большое количество.

В последовательной схеме достигается максимальная экономия соединительных трубопроводов. Именно поэтому ее можно часто видеть в централизованных сетях, в то время как двухтрубная параллельная схема там практически не встречается.

Перекрестное

Под перекрестной подразумевают комбинированную схему подключения с параллельным и последовательным соединением.

Вариант подходит, когда нужно использовать модели радиаторов различной мощности. По перекрестной схеме собираются многие централизованные системы отопления.

Как правильно подключить радиатор отопления при двухтрубной системе. Батареи отопления с боковым подключением

При боковом подключении вариантов намного больше: тут подающий и обратный трубопровод можно подсоединить в два патрубка, соответственно, вариантов четыре.

Вариант №1. Диагональное подключение

Такое подключение радиаторов отопления считают наиболее эффективным, его берут за эталон и именно так испытывают производители свои отопительные приборы и данные в паспорте по тепловой мощности — для такой подводки. Все остальные типы подключения менее эффективно отдают тепло.

Диагональная схема подключения радиаторов отопления при двухтрубной и однотрубной системе

Все потому, что при диагональном подключении батарей горячий теплоноситель подается на верхний вход с одной стороны, проходит через весь радиатор и выходит с противоположной, нижней стороны.

Вариант №2. Одностороннее

Как понятно из названия, подключаются трубопроводы с одной стороны — подача сверху, обратка — снизу. Этот вариант удобен, когда стояк проходит сбоку от отопительного прибора, что часто бывает в квартирах, потому именно такой тип подключения обычно и преобладает. Когда теплоноситель подводится снизу, такая схема используется нечасто — не очень удобно располагать трубы.

Боковое подключение для двухтрубной и однотрубной системы

При таком подключении радиаторов эффективность нагрева только чуть ниже — на 2 %. Но это только если секций в радиаторах немного — не более 10. При более длинной батарее ее дальний от край будет плохо греться или вообще останется холодным. В панельных радиаторах для решения проблемы ставят удлинители потока — трубки, которые доводят теплоноситель чуть дальше середины. Такие же устройства можно устанавливать в алюминиевые или биметаллические радиаторы, улучшая при этом теплоотдачу.

Вариант №3. Нижнее или седельное подключение

Из всех вариантов седельное подключение радиаторов отопления самое малоэффективное. Потери составляют примерно 12-14%. Но данный вариант самый незаметный — трубы обычно укладываются по полу или под ним и такой способ наиболее оптимальный с точки зрения эстетики. А чтобы потери не влияли на температуру в помещении, можно радиатор взять чуть более мощный чем требуется.

Седельное подключение радиаторов отопления

В системах с естественной циркуляцией такой тип подключения делать не стоит, а вот при наличии насоса работает она неплохо. В некоторых случаях даже не хуже бокового. Просто при какой-то скорости движения теплоносителя возникают вихревые потоки, вся поверхность разогревается, повышается теплоотдача. Данные явления пока не изучены до конца, потому спрогнозировать поведение теплоносителя пока невозможно.

Источник: https://alyuminievye-radiatory.aystroika.info/stati/kak-luchshe-podklyuchit-radiator-verhnee-sposoby-podklyucheniya-radiatorov-otopleniya

Как соединить два стальных радиатора. Как соединить два металлических радиатора отопления

Соединение секций радиаторов отопления: схемы, правила,

Соединить радиаторы отопления между собой можно разными способами, главное – соблюдать технологию. Предварительно делают расчет мощности приборов отопления. Если он проведен неверно, температура воздуха в помещении будет меньше, чем нужно. Ошибки в расчетах связаны с учетом только площади помещения и игнорированием текущих тепловых потерь. Поскольку присоединять новые секции можно не ко всем радиаторам, а работы проводят строго по единой схеме, ряд моментов нужно рассмотреть отдельно. Основные этапы соединения – подготовка, сборка и опрессовка. Тестирование системы позволяет оценить качество выполнения работ и исправить вероятные ошибки.

Можно ли наращивать батареи в квартире

Соединение секций радиатора отопления вполне возможно в большинстве случаев. Наращивание делают тогда, когда температура воздуха в помещении слишком низкая из-за недостаточной теплоотдачи приборов отопления. Это является результатом неправильного расчета системы обогрева – с учетом площади комнат и с игнорированием высоты потолков, качества утепления, габаритов и количества оконных проемов, прочих факторов.

Секционные радиаторы можно наращивать путем соединения дополнительных элементов между собой

Предварительно перед наращиванием отопления желательно посмотреть наглядное видео, инструкция покажет, как, что и в какой последовательности делать:

Соединение возможно не с любыми биметаллическими приборами, это также нужно учитывать.

Существуют следующие варианты радиаторов:

1. Секционные модели – самые популярные, технические параметры позволяют устанавливать их в многоквартирных современных домах с централизованной системой отопления. В состав приборов входит набор отдельных секций, поэтому сборка, наращивание сложностей не представляют.
2. Литые – оптимальный выбор для установки в системах с нестабильными показателями давления. Недостатки – дороговизна, невозможность уменьшать или увеличивать количество секций.

То есть литые радиаторы отопления не наращивают, соединение секций и применение дополнительных элементов для них невозможно. Понимание, как увеличить размеры батареи отопления секционного типа, позволит создать в каждом помещении оптимальный микроклимат.

Что нужно, для соединения радиаторов отопления между собой

До соединения крана с радиатором в системе отопления и установки дополнительных секций нужно подготовить инструменты и комплектующие. Основной набор включает в себя:

• радиаторный ключ;
• разводник;
• заглушки;
• ниппели;
• прокладки из упругих эластичных материалов;
• наждак;
• паронитовые вставки;
• дополнительные секции.

Лучше заранее до начала работ проверить, все ли готово. Можно использовать готовый присоединительный набор для радиатора 3-4.

Способы соединения радиаторов

Основные два вида соединения радиаторов отопления – последовательное и параллельное. При выборе следует учитывать параметры надежности и особенности обслуживания.

Последовательную схему применяют чаще, она более надежная и простая в эксплуатации. Технические затраты будут небольшими. Схема позволяет делать соединение максимально четырех батарей, прибор отопления подключают к системе с нижней части.

Минус последовательной схемы – высокие тепловые потери. Параллельный тип применяют реже, соединение осуществляют с отводами.

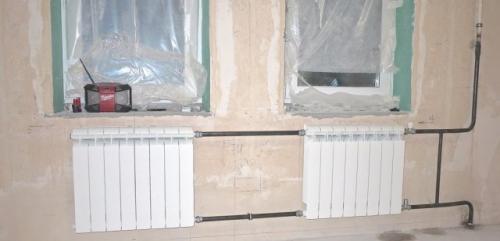

Нужно изучить особенности каждой схемы монтажа и только потом выполнять соединение

Схема соединения радиаторов отопления в частном доме

В частном доме можно применять любую схему:

• последовательную – достаточно одной трубы отопительного контура;
• параллельную – для работы берут пару труб, радиаторы соединяют верхним и нижним отводом;
• сквозную – теплоноситель идет через всю систему прибора отопления.

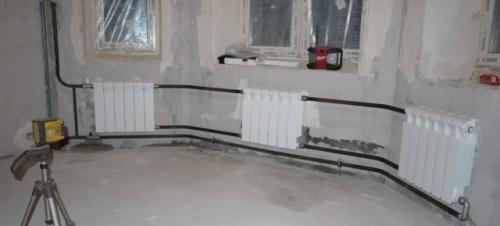

В плане надежности и цены самой выгодной схемой является параллельная

Схемы соединения радиаторов отопления в квартире

Самый частый вариант соединения для квартиры – последовательный. Он гарантирует максимальную надежность системы, значительных технических затрат и сложного обслуживания не требует. Подключение идет снизу, если радиаторы и трубы провисают, обязательно обустраивают распорки.

Для квартир выбор схем соединения не такой большой, как для частных домов

Подготовка к соединению двух батарей

Снимают радиатор, к которому будут выполнять соединение новой секции. Перекрывают подачу носителя тепла в систему, радиатор отсоединяют от трубы. Снятую секцию моют, чтобы убрать всю пыль, проверяют загрязнения с внутренней стороны.

Хотя сталь не боится контакта с кислыми средами, сердечник от оседания на стенках не страхован.

1. Места соединения проверяют на качество, целостность резьбы. Если есть наросты, каждое отверстие обрабатывают наждаком.
2. При отсутствии наростов все равно проходят наждачной бумагой по резьбе. Это уберет загрязнения, препятствующие созданию качественной герметизации.
3. Кладут вычищенную батарею на ровную поверхность.
