Монтаж стальных радиаторов с полипропиленовыми трубами. Этапы подключения радиаторов отопления

Монтаж стальных радиаторов с полипропиленовыми трубами. Этапы подключения радиаторов отопления

Установка батарей в доме с последующим их подключением требует, в зависимости от проекта, целого ряда вспомогательной фурнитуры и комплектующих. При этом запорная арматура, если она будет устанавливаться не на резьбе, а пайкой, должна быть также из полипропилена. Для удобства эксплуатации шаровые краны сегодня выпускаются в любой модификации, как прямые, так и угловые.

Для справки:

Можно использовать латунную арматуру, однако она дороже, и со временем места стыковки латуни с пропиленом могут утратить прочность соединения.

Для выполнения качественного подключения потребуются следующий инструмент и расходные материалы: уплотнители, набор ключей, резьбовая паста, монтажная лента, нитки для изготовления резьбы.

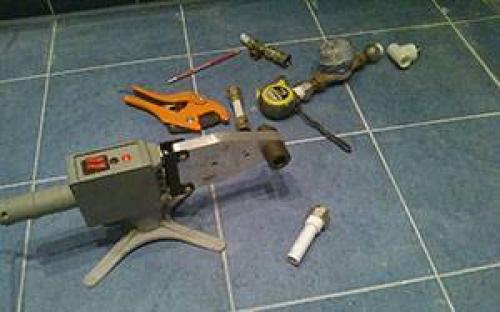

Стандартный набор инструментов для подключения радиаторов отопления

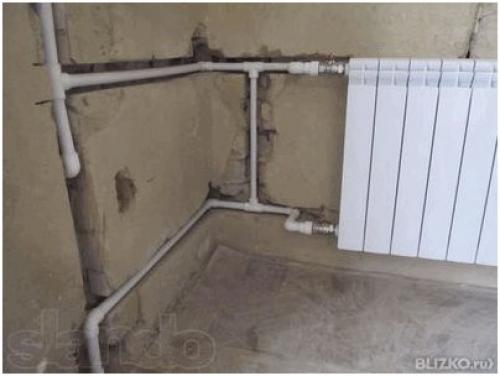

Обвязка выполняется в следующей последовательности:

в радиаторы вкручиватся соединительная фурнитура типа «мультифлекс» — муфты, оснащенные накидными гайками;

полипропиленовые трубы с помощью крепёжных скоб монтируются на стене по выполненной предварительно разметке с допустимым зазором между магистралью и стеной в 20-30 мм;

при скрытом монтаже (с укладкой в штробу) труба выводится на поверхность только в местах подключения к радиаторам;

радиаторы крепятся к стене с помощью штатных кронштейнов или универсальных штырей;

с помощью так называемого паяльного утюга (оптимальная мощность 800 Вт, рабочая температура в 270 0 С) выполняется соединение смонтированного на стене трубопровода с закреплёнными радиаторами, не забывая об установке, если предусмотрено проектом, штоковых термостатических регуляторов.

Для справки:

трубы отопительного контура должны иметь соответствующий проекту уклон, но при отсутствии предварительно напряжённых участков, которые со временем превратятся в слабое звено отопительного контура и могут быть разрушены давлением теплоносителя.

Монтаж отопления из полипропиленовых труб в частном доме. Материалы и инструменты

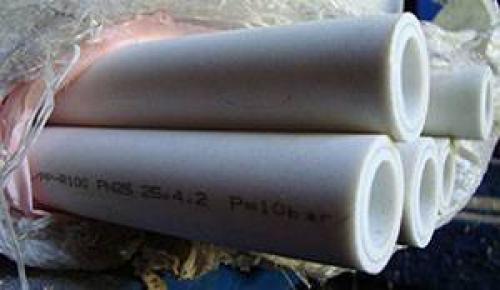

Полипропиленовые трубы PN 10 предназначены для холодного водоснабжения, PN 20 — для горячей воды с температурой до 80o.

Специально для отопления в частном доме полипропиленом разработаны трубы PN 25, армированные алюминиевой фольгой и выдерживающие температуру 95 градусов.

Полипропиленовые трубы PN 25 имеют следующие характеристики:

• Температура плавления — 150 градусов
• Предельное рабочее давление — 25 атм
• Плотность — 0,9 г/куб. см
• Коэффициент температурного расширения — 0,15 мм/ммС
• Теплопроводность — 0,24 Вт/мС
• Наружный диаметр — 21,2 — 77,9 мм
• Внутренний диаметр — 13,2 — 50 мм
• Толщина стенки — 4 — 13,3 мм

Достоинствами полипропиленовых труб для отопления являются:

• Устойчивость к коррозии и отложениям накипи на внутренних стенках
• Трубы не лопаются при замерзании воды
• Низкая стоимость
• Малый вес
• Пластичность
• Устойчивость к перепадам температур
• Высокий уровень звукоизоляции
• Длительный срок службы — до 50 лет

К недостаткам относятся низкая температура плавления и подверженность воздействию ультрафиолетовых лучей.

Для монтажа отопления из полипропилена потребуются следующие специальные инструменты:

• Паяльник с набором насадок для соединения труб
• Ножницы для резки пластиковых труб или роликовый труборез
• Резец для удаления заусениц и снятия фаски
• Шейвер для снятия фольги

В любом доме должно быть отопление. Однако, исключением являются дома летнего типа. Например, каркасные садовые дома, которые предназначены для отдыха в жаркую пору. Следовательно, устанавливать котел отопления не стоит, т.к. летняя температура сама прогреет такой дом.

Если вы планируете отдыхать только летом, то такой садовый домик можно построить своими руками. О том как возвести такую замечательную постройку читайте здесь.

Подключение радиатора полипропиленовыми трубами. Обвязка полипропиленовыми трубами инструктаж

Обвязка радиаторов может выполняться при помощи самых различных труб, но специалисты рекомендуют использовать полипропиленовые. Шаровые краны для обвязки покупаются также полипропиленовые, они могут быть прямыми и угловыми, этот вариант самый простой и недорогой. Латунная арматура стоит дороже, да и установка ее сложнее.

Обвязка из полипропилена выполняется таким образом:

• муфта с накидной гайкой вставляется в мультифлекс, который легко соединяется с любым выходом;
• сами трубы крепят к стенам на удобной высоте, они не должны плотно прилегать к поверхности, лучше оставлять зазор в 2-3 см. Крепят трубы при помощи специальных скоб, которые к стене фиксируются гвоздями или саморезами.

К радиаторам обвязка полипропиленом может осуществляться и при укладке труб в стену, в таком случае на поверхность они выходят только в местах подключения.

Обвязка радиаторов может выполняться при помощи самых различных труб, но специалисты рекомендуют использовать полипропиленовые.

Крепеж для батарей может быть самым различным, чаще всего это штыревое соединение, которое фиксируется на поверхности стены. Могут применяться и угловые кронштейны, которые также позволяют подвесить радиаторы на необходимой высоте. Для панельных батарей крепеж поставляется в комплекте, для секционных — необходимо покупать отдельно. Обычно для одной секции достаточно двух кронштейнов либо штырей.

Соединение кранов осуществляется таким образом:

• кран разбирается, в радиатор вворачивается штуцер и накидная гайка;
• специальным ключом гайка плотно закручивается.

Как видим, процесс этот предельно простой. Чтобы выполнить подобную работу, необходимо только приобрести специальный сантехнический ключ для американок, без которого просто установить кран вряд ли получится.

Для установки батарей и выполнения их обвязки требуются следующие материалы и инструменты:

• набор специальных ключей;
• уплотнители для резьбовых соединений;
• пакля и резьбовая паста;
• нити для резьбы.

Особенности подключения радиаторов

Монтаж отопления отличается некоторыми особенностями:

1. Необходимо соблюдать расстояние от радиатора до подоконника 100 мм. Если зазор между батарей и низом подоконника отличается, то тепловой поток нарушается, эффект отопительной системы будет низким.
2. От поверхности пола до батареи расстояние должно составлять 120-150 мм, в противном случае происходит резкий перепад температур.
3. Чтобы теплоотдача оборудования была правильной, расстояние от стены должно составлять от 20 мм.

При этом учитываем, что на установку и эффективность радиаторов отопления большое влияние оказывает метод монтажа: под подоконником в открытом виде эффективность системы отопления максимальная — 96-97%, в нише в открытом виде — до 93%, в частично закрытом виде — 88-93%, в полностью закрытом виде — 75-80%.

Подключение радиаторов отопления к металлическим трубам. Соединение чугунного радиатора с трубой

Какие фитинги нужны для подключения радиатора отопления, изготовленного из чугуна или алюминия? Нужно ли комплектовать отопительный прибор какой-либо запорной или регулирующей арматурой? В нашей статье мы постараемся дать читателю советы по выбору оптимального набора оборудования и по его монтажу.

Один из вариантов подключения отопительного прибора.

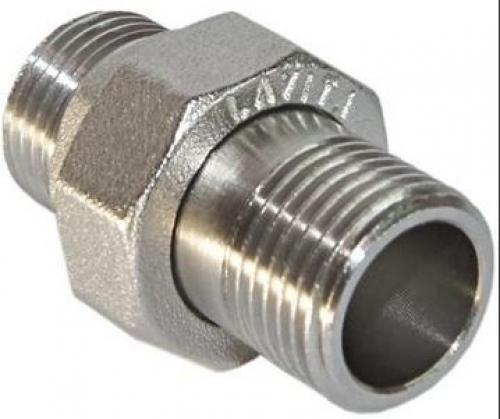

Сгоны и американки

Что это такое

Начнем с небольшого экскурса в историю.

Совсем недавно по историческим меркам — какие-то двадцать-двадцать пять лет назад — в нашей стране массово продавались и использовались всего три типа отопительных приборов:

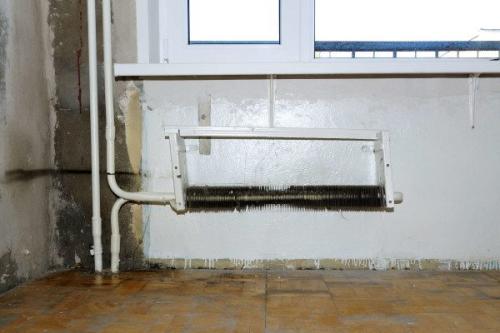

• Конвекторы, представлявшие собой змеевик из стальной трубы с напрессованными на нее для увеличения теплоотдачи стальными же пластинами.

Отечественный дизайн, бессмысленный и беспощадный.

Уточним: опционально в их конструкции могли присутствовать декоративный экран и жалюзи для регулировки теплоотдачи.

• Пластинчатые радиаторы — две штампованные стальные пластины, проваренные по периметру. Теплоноситель передвигался по лабиринту пазов между ними.
• Чугунные секционные радиаторы. Они, думается, не нуждаются в представлении, поскольку и сейчас установлены в большинстве квартир.

Способа крепления предусматривалось всего два:

1. Сварка . Приваривались к подводкам исключительно конвектора: их механическая прочность и срок службы, как минимум не уступающий продолжительности эксплуатации стояков и подводок, не предполагали демонтажа для ремонта или замены.
2. Сгоны . Муфта (в случае конвектора или пластинчатого прибора) или радиаторная пробка (в случае секционного радиатора) сгонялась по длинной резьбе на подводке, одновременно наворачиваясь на резьбу прибора или вкручиваясь в нее. Затем соединение герметизировалось подмотанной контргайкой.

Первые алюминиевые радиаторы монтировались по старинке — на сгонах. Однако через несколько лет массово распространились простенькие фитинги — американки, включавшие разъемные соединения с накидной гайкой и резиновым уплотнителем. Их главным достоинством стал простой и быстрый демонтаж прибора: операция, ранее занимавшая до получаса, теперь отнимала не более минуты и не требовала больших усилий.

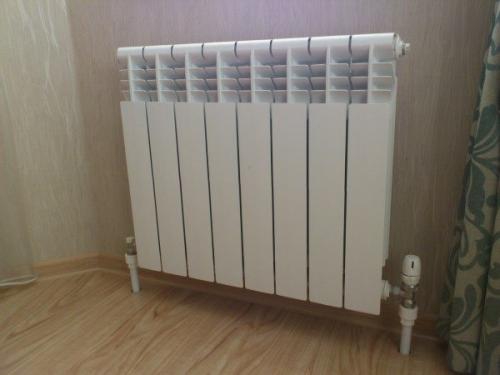

Алюминиевый отопительный прибор подключен современными фитингами.

Справка: чугунная радиаторная пробка из нового радиатора может быть выкручена газовым ключом номер 2.
Чтобы справиться со старой прикипевшей пробкой, его приходится удлинять рычагом или использовать ключ номер 4.
При этом пробка нередко не выкручивается, а в буквальном смысле слова разрывается пополам, лишаясь резьбы.

Есть ли у американки недостатки? В сущности, недостаток лишь один: прочность соединения ограничена качеством резинового уплотнителя и плотностью его прижима. При большом давлении в контуре (например, при гидроударе) именно уплотнитель и сравнительно тонкая накидная гайка американки оказываются слабым звеном.

Рекомендации

Выводы, которые сделал для себя автор, наверняка будут оспорены многими другими специалистами; однако они вполне однозначны.

• В системах центрального отопления с характерной для них большой вероятностью превышения штатного давления лучше использовать привычные резьбовые сгоны.

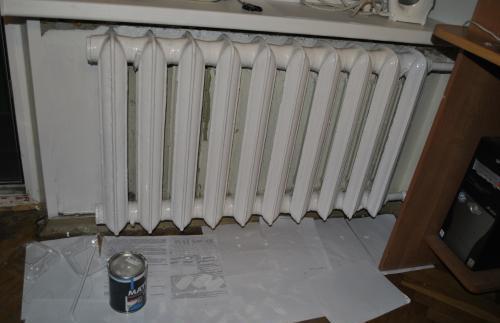

Чугунный радиатор в системе ЦО подключен на сгонах.

• Американки желательно применять в автономных системах.

Набор фитингов

Теперь давайте выясним, каким будет комплект фитингов для радиаторов в том и в другом случае.

Подключение на сгонах

Для классического в многоквартирном доме бокового подключения радиатор комплектуется следующим набором:

На верхних этажах домов с нижним розливом комплектация дополняется краном Маевского, который устанавливается в расточенную под него верхнюю глухую пробку. Размеры фитингов для радиаторов определяются диаметром подводок; как правило, он соответствует ДУ20 (3/4 дюйма). Сгоны (длинные резьбы) обычно бывают нарезаны непосредственно на подводке.

Полезно: лучшие резьбовые фитинги для чугунных радиаторов традиционно изготавливаются из того же чугуна.

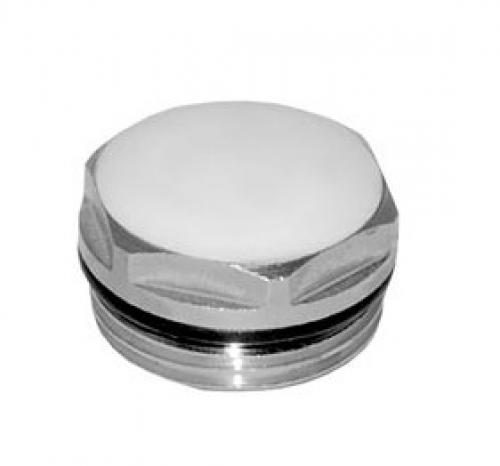

Радиаторных пробок под чугунные радиаторы из стали или латуни в продаже, в общем-то, и не найти; контргайки из латуни слишком хрупки, а стальные со временем намертво прикипают к стальному сгону и не поддаются разборке.

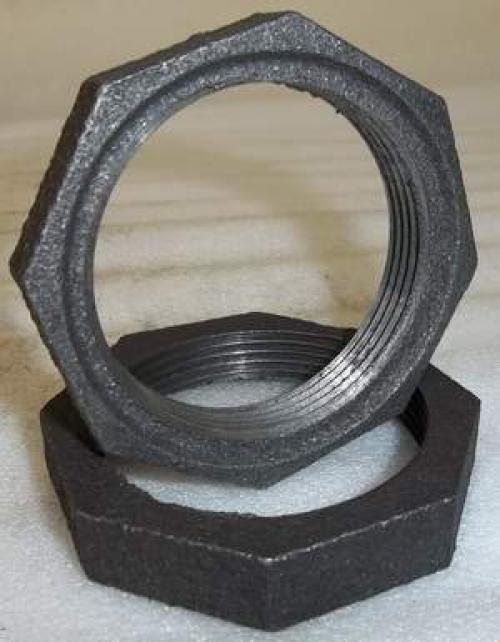

Чугунные контргайки, произведенные по ГОСТ 8961-75.

Подключение на американках

В этом случае единственные фитинги для подключения радиаторов отопления — это сами американки в количестве двух штук. Одна из их резьб вворачивается в проходную пробку радиатора, вторая — в муфту или элемент запорно-регулирующей арматуры.

Для соединения крана в радиаторной пробкой используются американки с резьбами «папа-папа».

При монтаже отопления своими руками полезно знать несколько тонкостей.

• При большом количестве секций радиатора предпочтительно не боковое подключение, а диагональное или снизу вниз. В этом случае для соединения с фитингом вам потребуются одна проходная пробка с правой резьбой и одна — с левой.

Источник: https://alyuminievye-radiatory.aystroika.info/novosti/obvyazka-radiatora-otopleniya-polipropilenovymi-trubami-osobennosti-obvyazki

Фитинги для подключения радиаторов отопления. Разновидности соединительных элементов

Совет: не стоит экономить на рассматриваемых компонентах отопительной системы. Хоть они и могут казаться малозначительными, именно на них осуществляется наибольшая нагрузка.

Фитинги для подключения радиаторов отопления бывают следующих видов:

Вид №1: муфта

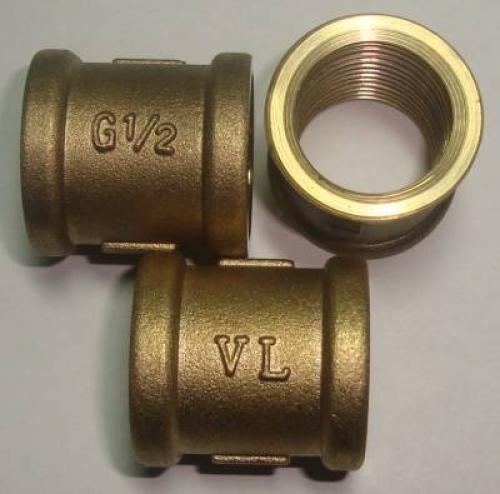

Фото латунных муфт

Это наиболее простые элементы, позволяющие создать элементарное соединение трубы с входом в батарею в том случае, если их диаметры совпадают. Цена таких деталей наиболее низкая.

Вид №2: переходники

Образец металлического переходника

Это та же муфта, но уже с отличающимися на концах диаметрами, что позволяет выполнить подсоединение даже в случае несоответствия соединяемых элементов. Размеры фитингов для радиаторов при этом соответствуют стандартам используемых в сантехнике труб.

Схема переходника

Вид №3: углы или отводы

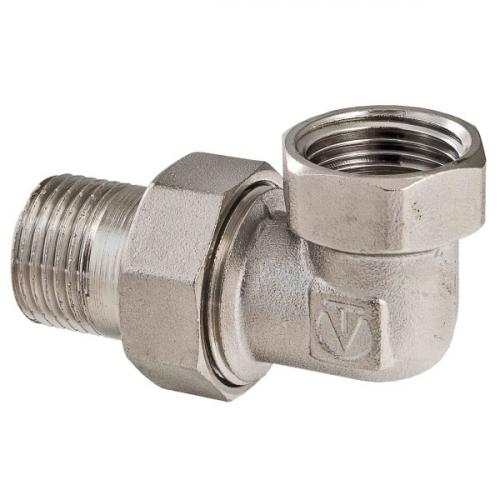

Угловой сгон

Позволяют направить трубу от батареи под нужным углом, например в обход предмета мебельного интерьера или выступа стены.

Схема отвода

Вид №4: тройники

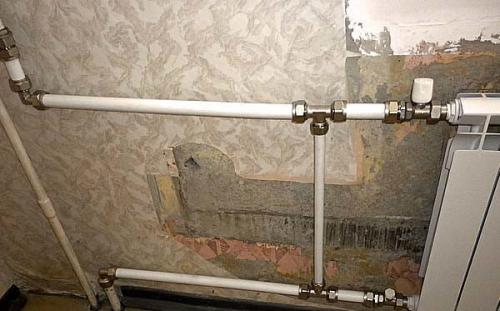

Тройник для подключения перемычки

Благодаря использованию тройников можно установить специальную перемычку перед батареей. Это даёт возможность отключения радиатора для замены или ремонта без остановки всей отопительной системы, так как теплоноситель попросту пойдёт другим путём в случае перекрытия вентилей.

Схема тройника

Вид №5: крестовины

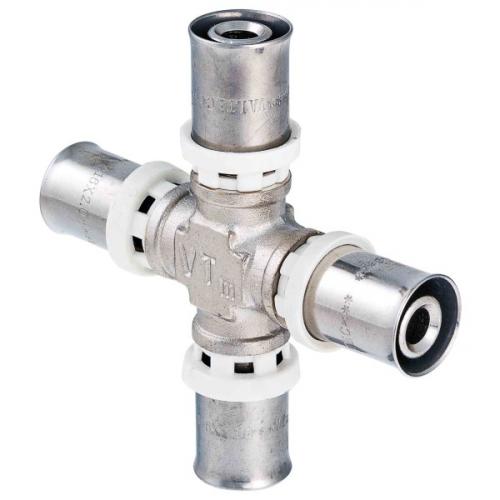

Образец крестовины

Позволяют объединить трубы с одинаковыми диаметрами в точках их разветвления. При подключении к батареям используются редко, но знать о них всё равно не помешает.

Схема крестовины

Вид №6: штуцер

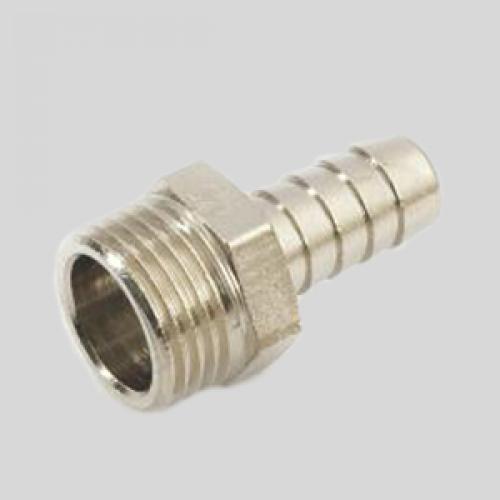

Образец штуцера

Штуцер, как правило, используется для подсоединения к батарее гибкого шланга, что требуется для его промывки. Также бывают модели, позволяющие соединять металлические трубы с полипропиленовыми.

Радиатор отопления из пластиковых труб. Отопление частного дома пластиковыми трубами и радиаторами

Трубопроводы в системе отопления дома или квартиры играют ключевую роль. С их помощью происходит транспортировка теплоносителя, обеспечивается равномерное тепловое распределение. Наряду со стальными магистралями все чаще встречается отопление частного дома пластиковыми трубами и радиаторами.

Особенности использования пластиковых труб в отоплении

Для того чтобы сделать пластиковое отопление своими руками предварительно следует выяснить все нюансы использования этого типа труб. Они изготавливаются из полимерных материалов различного типа, что в итоге и определяет их функциональные особенности.

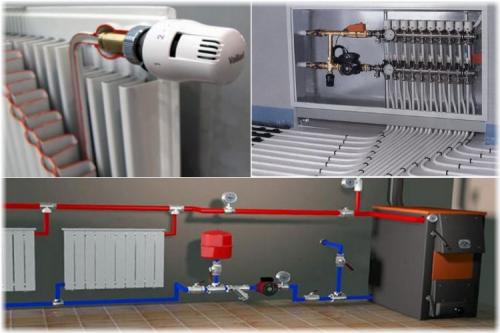

Пластиковые трубы для отопления

Качественная разводка пластикового отопления обладает целым рядом преимущество. К ним относятся простота монтажа, доступная стоимость материалов и возможность изготовления сложных систем.

Однако нужно учитывать технические характеристики полимерных изделий. Некоторые из моделей труб не приспособлены для эксплуатации в системах теплоснабжения.

Обратите внимание

Поэтому перед тем как делать пластиковое отопление в частном доме, следует правильно выбрать трубы.

После профессиональной установки водяное отопление из пластиковых труб должно иметь следующие свойства:

• Минимальные тепловые потери . Полимеры обладают наименьшим значением теплопередачи. Это минимизирует отдачу тепловой энергии от теплоносителя во время его транспортировки к радиаторам и батареям;
• Критические значения давления в системе . Этот показатель является определяющим при выборе труб. Многие модели рассчитаны на максимальное давление до 20 атм. Однако монтаж пластикового отопления осуществляются с помощью пайки или механических фитингов. Чаще всего поломки происходят в этих местах;
• Максимальная температура воды . Перед тем как выбрать пластиковые трубы для отопления проводится предварительный расчет температурного режима работы системы. Практически все модели полимерных труб рассчитаны на максимальное температурное воздействие до +90°С;
• Температурное расширение . Это является одним из свойств полимеров. Во время эксплуатации трубы и пластиковые радиаторы отопления могут увеличить свои габаритные размеры на 3-5%. Поэтому для предотвращения повышенного поверхностного натяжения устанавливают специальные компенсационные узлы.
