Алгоритм расчета построен на том, что для отопления 10 м² требуется 1 кВт тепловой энергии. Понятно, что это соотношение – весьма условно, поэтому оно будет корректироваться целым рядом коэффициентов, учитывающих специфику помещения.

• Площадь помещения – вычислить несложно, особенно если комната имеет традиционную прямоугольную конфигурацию.

Помощь в расчете площадей помещений сложной формы

Если комната имеет более сложную форму, то можно применить несколько различных подходов. Подробнее об этом, с рассмотрением возможных примеров и с калькуляторами расчета – в статье про вычисление площадей помещений .

• Количество внешних стен. Чем их больше, тем существеннее теплопотери, и это учтено программой расчета.
• Немалое значение имеет расположение внешних стен комнаты относительно сторон света. Причину, наверное, пояснять не требуется.
• Если стена расположена с наветренной стороны относительно традиционных зимних ветров, то она будет выхолаживаться быстрее – стало быть, необходим запас тепловой мощности для компенсации этого явления.
• «Уровень мороза» характеризует климатические особенности региона. В этой графе указываются не аномальные температуры, а вполне обычные для самой холодной декады зимы.
• Если стена утеплена в полной мере, на основании проведенных теплотехнических расчетов, то уровень термоизоляции может считаться качественным. Вообще неутепленные стены, в принципе, даже рассматриваться не должны, так как отопление станет переводом денег на энергоресурсы, и все равно в доме не достичь комфортного микроклимата.
• Чем выше потолки, тем значительнее объем комнаты, и тем больше требуется тепловой энергии для ее прогрева.
• Две следующие графы учитывают соседство комнаты по вертикали – сверху и снизу, то есть, по сути, теплопотери через потолок и пол.
• Далее – несколько полей касающихся наличия и особенностей окон. Естественно, что от этих параметров напрямую зависит общая потребность помещения в тепловой энергии для компенсации возможных теплопотерь.
• Если в помещении имеется постоянно используемая дверь, выходящая на улицу, в холодный подъезд или на неотапливаемый балкон, то любое ее открытие сопровождается притоком холодного воздуха. Это необходимо компенсировать определенной добавкой мощности.
• Особенности конкретной системы отопления могут повлиять на схему врезки радиаторов в контур. А это, в свою очередь, отражается на теплообменных характеристиках батарей. Необходимо выбрать из представленных примеров предполагаемую схему врезки.
• Радиатор, размещенный на стене открыто, спрятанный в нишу или прикрытый кожухом – все они будут серьезно различаться по своей теплоотдаче. Это учтено в специальном поле ввода — необходимо выбрать из списка особенности установки.
• Наконец, сами по себе модели чугунных радиаторов МС различаются линейными параметрами и, соответственно, своей удельной тепловой мощностью в пересчете на одну секцию. В предлагаемом списке представлены самые распространение типы чугунных батарей МС, а их характеристики уже заложены в программу расчета.
• Результат покажет рекомендуемое количество секций для установки в конкретном помещении.

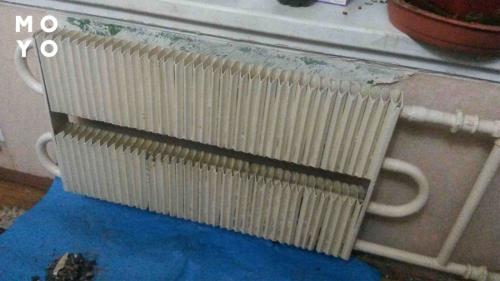

Секция радиатора отопления. Какие бывают отопительные батареи

Чтобы наверняка знать, как выбрать радиатор отопления, нужно разбираться в разновидностях. Они отличаются по конструкции.

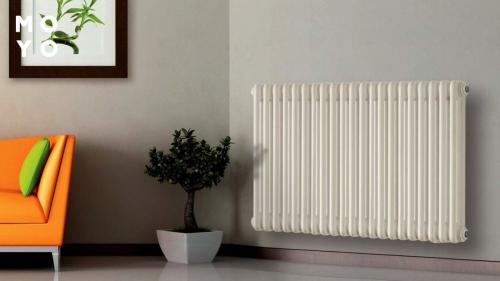

Секционные батареи включают в себя несколько элементов, которые соединены герметичными прокладками и ниппелями с резьбой. Благодаря такой компоновке можно собрать радиатор любых габаритов и мощностей. Потому батареи из секций можно легко составить для комнаты большого и малого метража.

Такие радиаторы производятся с помощью сварки, не разбираются и считаются прочнее других моделей. Они доступнее по цене для большинства потребителей со средними доходами.

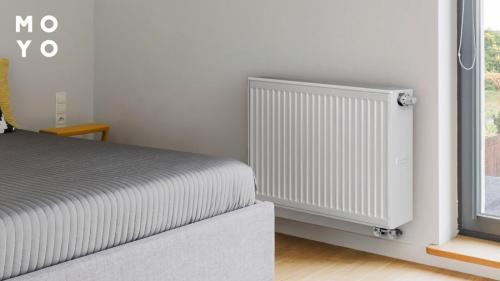

У панельных радиаторов цельнометаллическая структура и прямоугольная форма. Сконструированы из пары стальных листов с проштампованными каналами для движения теплоносителя. Соединение между ними — сплошная сварка. Эти батареи доступны по цене, но усовершенствованию не подлежат, менять их можно только целиком. Среди плюсов: легкость и простота обслуживания, аккуратный дизайн, компактная форма.

Пластинчатые батареи из трубок криволинейной или прямой формы. По ним струится разогретая вода. Чтобы теплообмен происходил быстрее, к трубкам привариваются пластины. За счет этого увеличивается площадь, излучающая тепло в помещение. Такие радиаторы надежны из-за отсутствия лишних контактов.

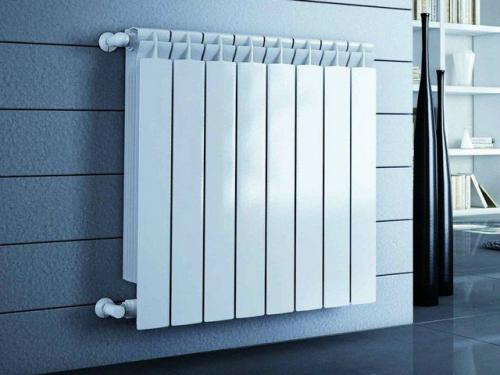

Расчет мощности радиатора отопления калькулятор. Калькулятор расчета количества секций радиаторов отопления: делаем правильный расчет количества секций на комнату

В подавляющем числе случаев основными приборами конечного теплообмена в системах отопления остаются радиаторы. Значит, важно не только правильно заранее рассчитать требуемую тепловую мощность котла отопления, но и правильно расставить приборы теплообмена в помещениях дома или квартиры, чтобы обеспечить комфортный микроклимат в каждом из них.

Калькулятор расчета количества секций радиаторов отопления

В этом вопросе поможет калькулятор расчета количества секций радиаторов отопления, который размещен ниже. Он также позволяет определить необходимую суммарную тепловую мощность радиатора, если тот является неразборной моделью.

Если в ходе расчетов будут возникать вопросы, то ниже калькулятора размещены основные пояснения по его структуре и правилам применения.

Калькулятор расчета количества секций радиаторов отопления

Некоторые разъяснения по работе с калькулятором

Мнение эксперта:

Афанасьев Е.В.

Главный редактор проекта Stroyday.ru. Инженер.

Часто можно встретить утверждение, что для расчета требуемой тепловой отдачи радиаторов достаточно принять соотношение 100 Вт на 1 м² площади комнаты. Однако, согласитесь, что такой подход совершенно не учитывает ни климатических условий региона проживания, ни специфики дома и конкретного помещения, ни особенностей установки самих радиаторов. А ведь все это имеет определенное значение.

В данном алгоритме за основу также взято соотношение 100 Вт/м², однако, введены поправочные коэффициенты , которые и внесут необходимые коррективы, учитывающие различные нюансы.

— Площадь помещения – хозяевам известна.

— Количество внешних стен – чем их больше, тем выше теплопотери, которые необходимо компенсировать дополнительной мощностью радиаторов. В угловых квартирах часто комнаты имеют по две внешних стены, а в частных домах встречаются помещения и с тремя такими стенами. В то же время бывают и внутренние помещения, в которых теплопотери через стены практически отсутствуют.

— Направление внешних стен по сторонам света. Южная или юго-западная сторона будет получать какой-никакой солнечный «заряд», а вот стены с севера и северо-востока Солнца не видят никогда.

— Зимняя «роза ветров» – стены с наветренной стороны, естественно, выхолаживаются намного быстрее. Если хозяевам этот параметр неизвестен, то можно оставить без заполнения – калькулятор рассчитает для самых неблагоприятных условий.

— Уровень минимальных температур – скажет о климатических особенностях региона. Сюда должны вноситься не аномальные значения, а средние, характерные для данной местности в самую холодную декаду года.

— Степень утепления стен. По большому счету, стены без утепления – вообще не должны рассматриваться. Средний уровень утепления будет соответствовать, примерно, стене в 2 кирпича из пустотного керамического кирпича. Полноценное утепление – выполненное в полном объеме на основании теплотехнических расчетов.

— Немалые теплопотери происходят через перекрытия – полы и потолки. Поэтому важное значение имеет соседство помещения сверху и снизу – по вертикали.

— Количество, размер и тип окон – связь с теплотехническими характеристиками помещения очевидна.

— Количество входных дверей (на улицу, в подъезд или на неотапливаемый балкон) – любое открытие будет сопровождаться «порцией» поступающего холодного воздуха, и это необходимо каким-то образом компенсировать.

— Имеет значение схема врезки радиаторов в контур – теплоотдача от этого существенно изменяется. Кроме того, эффективность теплообмена зависит и от степени закрытости батареи на стене.

— Наконец, последним пунктом будет предложено ввести удельную тепловую мощность одной секции батареи отопления. В результате будет получено требуемое количество секций для размещения в данном помещении. Если расчет проводится для неразборной модели, то этот пункт оставляют незаполненным, а результирующее значение берут из второй строки расчета – она покажет необходимую мощность радиатора в кВт.

В расчетное значение уже заложен необходимый эксплуатационный резерв.

алюминиевый радиатор отопления

Что необходимо еще знать про радиаторы отопления?

При выборе этих приборов теплообмена следует учитывать ряд важных нюансов. Подробнее об этом можно узнать в публикациях нашего портала, посвящённых стальным , алюминиевым и биметаллическим радиаторам отопления.

Расчет радиаторов отопления по площади. Расчет по кубатуре помещения

Предлагаемая методика также не претендует на высокую точность, но по сравнению с расчетом на основе площади помещения она дает результаты, более соответствующие реальному положению дел. Самая большая проблема в данном случае – правильная трактовка норм СНиП, по которым для обогрева одного кубического метра жилой площади необходимо затратить 41 кВт мощности. Так как этот параметр описывает систему организации отопления в стандартном панельном здании, расчет количества радиаторов отопления в частном доме будет не совсем точным. Но примерное представление о том, как ее следует проектировать, он дает.

В первую очередь, нужно умножить площадь помещения на его высоту. Например, для комнаты в 30 квадратных метров с потолками в 3,5 метра итоговая цифра будет 105 м куб. (30 * 3,5). После этого ее нужно умножить на 41 (нормы требуемой тепловой мощности для одного «куба»): 105 * 41 = 4305 Вт (примерно 4,3 кВт).

Вычисление оптимального количества радиаторов выполняется очень просто. Прежде всего, выясните теплоотдачу одной сегмента, после чего разделите на это значение полученную ранее цифру. В нашем примере имеем 26 секций (4305 / 170 = 25,3235). Для получения более достоверного результата есть смысл использовать несколько корректирующих коэффициентов:

• угловая комната: +20%;
• батарея задекорирована решеткой или экраном: +20%;
• дом плохо утеплен, основной материал, из которого сделаны стены, – крупногабаритная панель: +10%;
• помещение находится на последнем или первом этаже: +10%;
• в комнате больше одного окна или оно одно, но очень большое: +10%;
• рядом расположены неотапливаемые помещения (особенно, если в них отсутствует часть стен): +10%.

Профессиональный подход

Как рассчитать батареи отопления для частного дома, если нужна очень высокая точность с минимально возможными допусками. В этом случае есть смысл воспользоваться методикой, которая предполагает наличие нескольких уточняющих коэффициентов. Она имеет определенные допуски, но итоговый результат позволит смонтировать такую отопительную систему, которая будет учитывать все особенности помещения.

Формула расчета имеет следующий вид: Q = 100 * S * X1 * X2 * X3 * X4 * X5 * X6 * X7. Q – количество тепла (в ваттах на квадратный метр), которое необходимо обеспечить для конкретного помещения), S – его площадь, а X1-X7 – несколько уточняющих коэффициентов.

X1: класс остекления оконных проемов (особо уточним, он не учитывает количество самих проемов)

• Двойное остекление: 1,27.
• 2-слойный стеклопакет: без коррекции.
• 3-слойный стеклопакет: 0,85.

X2: уровень теплоизоляции стен (может быть скорректирован установкой внешних утепляющих конструкций)

• Недостаточная (одинарная кладка, нет дополнительных навесных блоков): 1,27.
• Хорошая (слой утеплителя или двойная кирпичная кладка): без коррекции.
• Высокая: 0,85.

X3: отношение площади окон и пола

• 50%: 1,2.
• 40%: 1,1.
• 30%: без коррекции.
• 20%: 0,9.
• 10%: 0,8 (часто встречающийся случай в складских помещениях, но в частных домах встречается очень редко).

X4: средневзвешенная температура воздуха для наиболее холодной недели в году (в градусах Цельсия)

• -35 и менее: 1,5.
• От -35 до -25: 1,3.
• От -25 до -20: 1,1.
• От -20 до -15: 0,9.
• От -15 до -10: 0,7.

X5: внешние стены

• Одна: 1,1;
• Две: 1,2;
• Три: 1,3;
• Четыре: 1,4.

X6: тип помещения, находящегося над комнатой, для которой производится расчет

• Чердак, лишенный принудительного отопления: без коррекции.
• Отапливаемый чердак: 0,9.
• Жилое помещение с собственным отоплением: 0,8.

X7: высота потолков (в метрах)

• Менее 2,5: без коррекции.
• От 2,5 до 3: 1,05.
• От 3 до 3,5: 1,1.
• От 3,5 до 4: 1,15.
• От 4 до 4,5: 1,2.

Как рассчитать количество радиаторов в доме, исходя из предложенной методики? Представим себе, что у нас есть дом из двух комнат – 20 и 25 м кв.. В одной из них – двойное остекление, в другой – тройной стеклопакет. Уровень теплоизоляции высокий. Соотношение окон и пола – 1:1. Самая низкая температура – 17 градусов ниже нуля. В доме 2 внешних стены, над комнатами находится неотапливаемый чердак, а высота стен – 3,1 м.

• 1 комната (S=20 м2). 100 * 20 (S) * 1,27 (X1) * 0,85 (X2) * 1,2 (X3) * 0,9 (X4) * 1,2 (X5) * 1 (X6) * 1,1 (X7) = 3077,87.
• 2 комната (S=15 м2). 100 * 15 (S) * 0,85 (X1) * 0,85 (X2) * 1,2 (X3) * 0,9 (X4) * 1,2 (X5) * 1 (X6) * 1,1 (X7) = 1544,99.

После этого нужно разделить полученные значения на теплоотдачу одной секции радиатора (например 170 Вт / м кв.):

• 1 комната: 3077,87 / 170 = 19 (18,1051).
• 2 комната: 1544,99 / 170 = 10 (9,0881).

Именно такое количество секций будет оптимальным и достаточным.

1 секция радиатора на сколько квадратов. Расчет количества радиаторов в частном доме

Если для квартир можно брать усредненные параметры потребляемого тепла, так как они рассчитаны на стандартные габариты комнаты, то в частном строительстве это неправильно. Ведь многие владельцы строят свои дома с высотой потолков, превышающей 2,8 метра, к тому же практически все помещения частного владения получаются угловыми, поэтому для их обогрева потребуется больше мощности.В таком случае расчеты, основанные на учете площади помещения, не подходят: нужно применять формулу с учетом объема комнаты и делать корректировку, применяя коэффициенты уменьшения или увеличения теплоотдачи.Значения коэффициентов следующие:

• 0,2 – на этот показатель умножается полученное конечное число мощности, если в доме установлены многокамерные пластиковые стеклопакеты.
• 1,15 – если установленный в доме котел работает на пределе своей мощности. В этом случае каждые 10 градусов нагреваемого теплоносителя понижают мощность радиаторов на 15%.
• 1,8 – коэффициент увеличения, который нужно применить, если комната угловая, и в ней присутствует более одного окна.

Для расчета мощности радиаторов в частном доме применяется следующая формула:

Р = V х 41, где

• V – объем помещения;
• 41 – усредненная мощность, необходимая для обогрева 1 кв. м частного дома.

Пример расчета Если имеется комната в 20 кв. м (4х5 м – длина стен) с высотой потолков 3 метра, то ее объем легко рассчитать:20 х 3 = 60 ВтПолученное значение умножается на принятую по нормам мощность:60 х 41 = 2460 Вт – столько требуется тепла, чтобы отопить рассматриваемую площадь.Расчет количества радиаторов сводится к следующему (если учесть, что одна секция радиатора в среднем выделяет 160 Вт, а точные их данные зависят от материала, из которого изготовлены батареи):2460 / 160 = 15,4 штукиПримем, что всего нужно 16 секций, то есть нужно приобрести 4 радиатора по 4 секции на каждую стену или 2 по 8 секций. При этом не нужно забывать о коэффициентах корректировки.

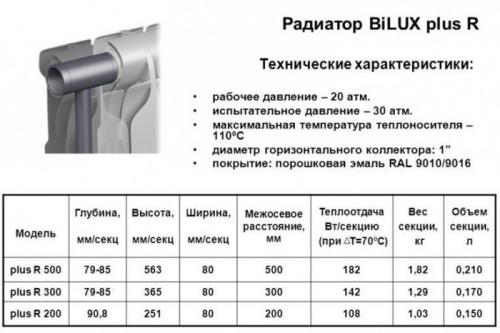

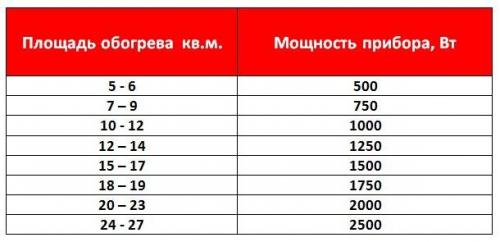

Расчет секций алюминиевого радиатора. Стандартный расчет радиаторов отопления

Расчет радиаторов отопления

Начнем обучение с рассмотрения наиболее часто использующегося метода расчета. Его вряд ли можно считать самым точным, зато по простоте выполнения он определенно вырывается вперед.

Стандартный расчет радиаторов отопления

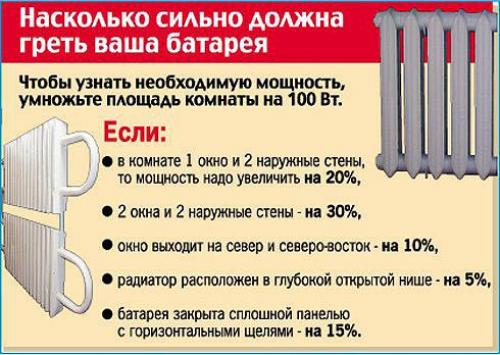

В соответствии с этим «универсальным» методом для обогрева 1 м2 площади помещения нужно 100 Вт мощности батареи. В данном случае вычисления ограничиваются одной простой формулой:

• K – необходимое количество секций батареи для обогрева рассматриваемого помещения;
• S – площадь этого помещения;
• U – мощность одной секции радиатора.

Формула расчёта количества секций радиатора

Для примера рассмотрим порядок расчета необходимого числа секций батареи для комнаты габаритами 4х3,5 м. Площадь такого помещения составляет 14 м2. Производитель заявляет, что каждая секция выпущенной им батареи выдает 160 Вт мощности.

Подставляем значения в приведенную выше формулу и получаем, что для обогрева нашей комнаты нужно 8,75 секций радиатора. Округляем, конечно же, в большую сторону, т.е. к 9. Если комната угловая, добавляем 20%-й запас, снова округляем, и получаем 11 секций. Если в работе отопительной системы наблюдаются проблемы, добавляем еще 20% к первоначально рассчитанному значению. Получится около 2. То есть в сумме для обогрева 14-метровой угловой комнаты в условиях нестабильной работы отопительной системы понадобится 13 секций батареи.
